実用回路の電圧と電流
抵抗の反対に逆らって電荷を強制的に流すにはエネルギーが必要なため、抵抗のある回路内の任意のポイント間に電圧が発生します（または「ドロップ」します）。
単純な回路では、電流の量（つまり、1秒ごとに特定のポイントを通過する電荷の量）は均一ですが、異なるポイントのセット間の電圧の量（単位電荷あたりの位置エネルギー）は単一の回路は大幅に異なる場合があります：

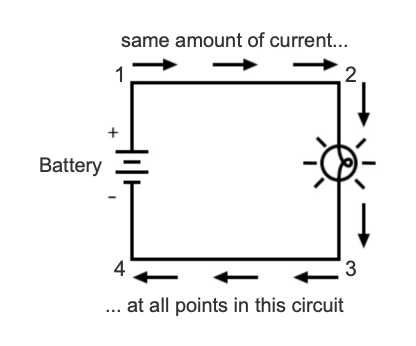

この回路を例として取り上げます。この回路の4つのポイントに1、2、3、および4の番号を付けると、ポイント1と2の間のワイヤを流れる電流の量は、ランプを流れる電流の量とまったく同じであることがわかります。 （ポイント2と3の間）。これと同じ量の電流が、ポイント3と4の間、およびバッテリー（ポイント1と4の間）を通過します。
ただし、回路のパスの任意の部分に沿った電流の量が同じであるとすると、これらのポイントのいずれか2つの間に現れる電圧は、これら2つのポイント間の導電性パス内の抵抗に正比例することがわかります（この単純な回路です。
通常のランプ回路では、ランプの抵抗は接続ワイヤの抵抗よりもはるかに大きいため、ポイント2と3の間にはかなりの量の電圧が発生し、ポイント1と2の間にはほとんど電圧が発生しないと予想されます。もちろん、ポイント1と4の間の電圧は、バッテリーによって提供される「力」の全量であり、ランプの両端の電圧（ポイント2と3の間）よりもわずかに大きくなります。

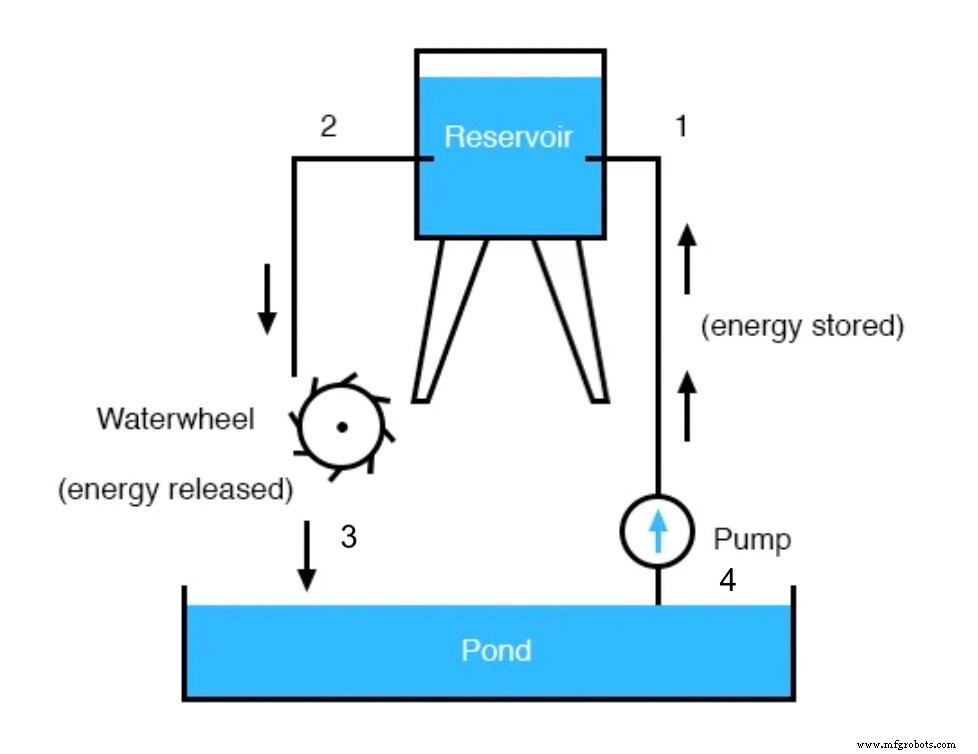

これもまた、貯水システムに類似しています。
落下する水が水車でエネルギーを放出しているポイント2と3の間では、水車を通る水の流れに対する反対を反映して、2つのポイントの間に圧力差があります。ポイント1からポイント2まで、またはポイント3からポイント4まで、水がほとんど反対することなく貯水池を自由に流れているため、圧力の差はほとんどまたはまったくありません（位置エネルギーはありません）。ただし、この連続システムの水流の速度は、ポンプ、水車、およびすべてのパイプを介して、どこでも同じです（池と貯水池の両方の水位が変化しないと仮定）。
つまり、単純な電気回路の場合です。電流は回路内のすべてのポイントで同じですが、電圧はポイントのセットによって異なる場合があります。
関連するワークシート：
- 基本回路ワークシート
