プーリーとは何ですか？
プーリーは、シャフトからベルトまたはロープに、またはその逆にモーションを転送するために使用される機械コンポーネントです。プーリーとベルトは、動力伝達の最も簡単で一般的な媒体です。
プーリーは、ベルトの方向を変え、シャフトとベルトの間の動力の伝達をサポートするように設計されたシャフト上のホイールの一種です。プーリーには、ケーブルまたはベルトを保持するために、フランジの周囲に溝があります。
プーリーシステムの主な要素は、ロープ、ケーブル、ベルト、またはチェーンです。プーリーは、他のプーリーを動かすシャフトまたはプーリーに固定されており、「ドライバープーリー」と呼ばれます。ドライバープーリーによって動かされるプーリーは「フォロワープーリー」と呼ばれます。プーリーには、小さいサイズと大きいサイズがあります。
大小のプーリーを使用することで、ギアやシャフトの動力伝達速度を簡単に増減できます。

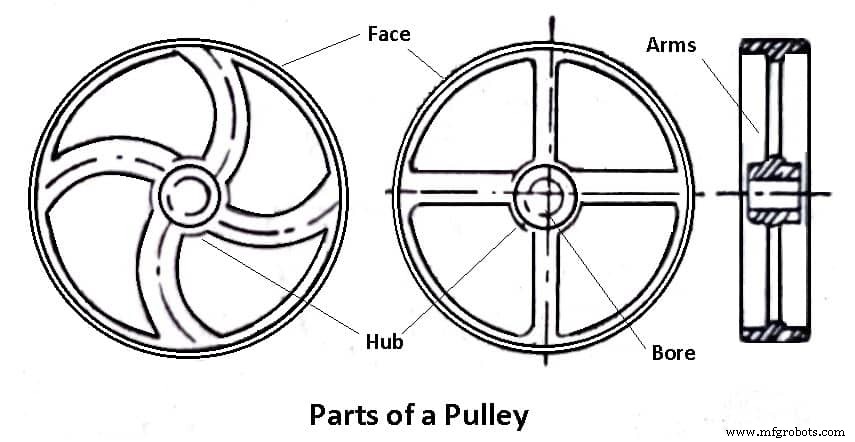

プーリーの部品
プーリーの部品は次のとおりです。
- 顔
- ハブ
- 武器
- 退屈
＃1顔
プーリーの周囲を含む部分をフェースと呼びます。中央からやや伸び、側面から下がっています。突き出た中央部分はクラウンと呼ばれます。フェースはプレーンであるか、「V」溝が構築されています。
＃2ハブ
ハブはプーリーの中央部分であり、シャフト用の穴があります。これらには3つのタイプがあります：
a）ソリッドハブ： 取り付けられるのは、特定のサイズのシャフトのみです。さまざまなサイズのシャフトの場合、さまざまなボアで使用されます。
b）スロットハブ： 片側からスロットを付け、シャフトを取り付けた後、ナットとボルトで締めます。ワンピースでも作られています。さまざまな直径のシャフトで使用できます。
c）スプリットハブ： このタイプのハブは2つの部分で作られています。これらの2つの部品をシャフトに取り付けるために、2つのナットとボルトが使用されます。彼らの顔は2つの部分でできています。これらは、同じタイプの大小のシャフトに使用できます。
＃3腕
プーリーのフェースとハブを接合する接合部をアームと呼びます。それらの数は、プーリーの直径とその用途によって異なります。 4つ、6つ、または8つで作成できます。
＃4ボア
ハブの穴はボアと呼ばれます。重要な方法は、キーシャフトとプーリーをロックした状態で穴を開けることです。
プーリーの種類
さまざまな機械や仕事で、次のタイプのプーリーが使用されます。
- 固定プーリー
- 可動プーリー
- 複合プーリー
- 滑車をブロックして取り組む
- ステッププーリー
- 「V」溝プーリー
- コーンプーリー
- ジョッキープーリー
- 丸い滑車
- 高速で緩いプーリー
- コンベヤープーリー
＃1固定プーリー

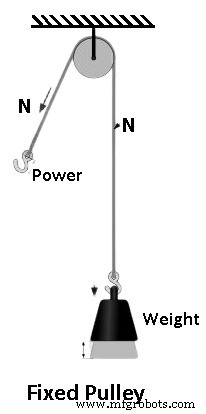

このタイプの滑車システムでは、滑車は固定点に取り付けられ、ロープは物体に取り付けられます。固定プーリーのホイールとアクスルは、1か所に配置されるように設計されています。それは、単一のスポットに取り付けられたドラムで構成されています。
ここでは、ロープの片側を下に引っ張り、反対側を上に引っ張ります。自分でオブジェクトを持ち上げるのと同じ力を使って、オブジェクトを引き下げます。ただし、力の方向は変わります。これは、プルダウンするときに自分の体重を使って押すことができるので便利です。

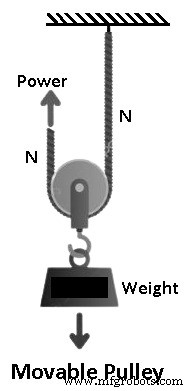

＃2可動プーリー
このタイプの滑車では、ロープは固定点に取り付けられ、ロープのもう一方の端は空けられたままになります。滑車は、移動する必要のあるオブジェクトに取り付けられています。ロープを引くとロープが動き、滑車が物体を持ち上げます。このシステムは、あなたの下にあるオブジェクトをより高いレベルに上げるのに最適です。
可動滑車システムの両側が固定され、ロープが固定点間で伸ばされている場合、力が加えられると物体がロープに沿って移動できるため、システムは車輪と車軸のように機能します。
＃3複合プーリー
複合プーリーの場合、固定プーリーと可動プーリーで構成されているため、負荷が軽くなり、力の方向を変えることができます。これらは非常に重い負荷には理想的ですが、仕事を適切に行うためにかなりの速度が必要になる場合があります。
これは、実際の負荷の半分未満で負荷をかけるように設計されています。これらのシステムは通常、建設現場やクレーンに設置され、コンクリートや鉄鋼などの重い物体を持ち上げます。コンビネーションプーリーシステムとも呼ばれます。

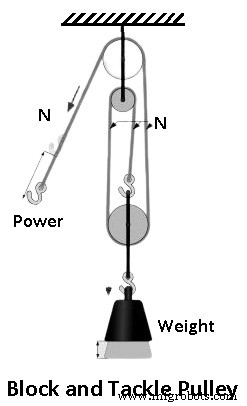

＃4滑車滑車
滑車滑車は、2つ以上の滑車をロープまたはケーブルでつなぎ合わせて、大きな荷物を持ち上げるシステムです。これらのタイプの滑車はブロックを形成するように配置され、次にブロックが接続されて、1つが静止し、荷重で移動します。
メカニカルアドバンテージを与えるために、ロープはプーリーにねじ込まれ、ロープにかかる力が増加します。これらの滑車は、一般的に、重いおもりを持ち上げたり、あらゆる方向に大きな力を加えたりするために使用されます。

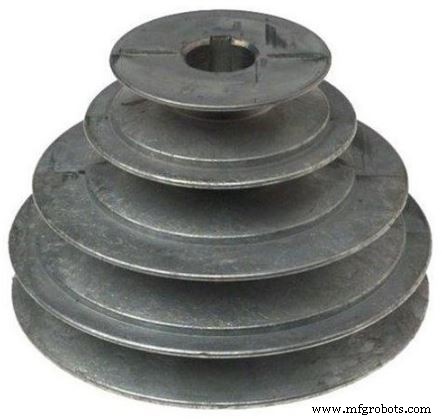

＃5ステッププーリー
これは、いくつかの滑車のグループと呼ぶことができます。プーリー面はステッププーリーになっており、直径の異なるプーリーが順番に固定されています。ステップのように作られているので、ステッププーリーとして知られています。
これは、さまざまな作業のために従動プーリーの速度を増減する必要がある場所で使用されます。ドリルマシン、旋盤マシンなど。これらはペアで使用されることがよくあります。

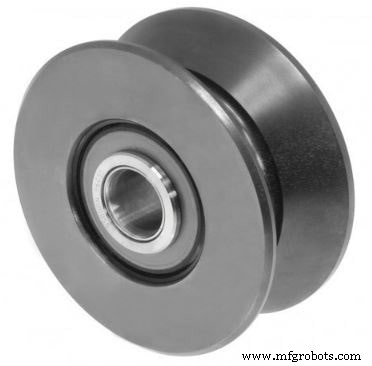

＃6「V」グルーブプーリー
このプーリーの表面には英字「V」のような溝が刻まれています。電気モーターや自動車に使用されています。これらのプーリーには、特殊な「V」字型ベルトが使用されています。一部のプーリーでは、複数の「V」溝がカットされています。
これらのタイプのプーリーは、重い仕事の動力伝達に使用されます。複数の「V」ベルトを使用すると、電源がスリップする可能性が低くなります。

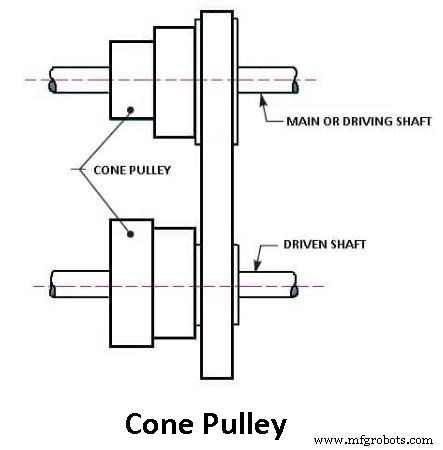

＃7コーンプーリー
2つのプーリー（ペア）のセットで使用され、テーパーが付いています。同様のテーパーが2つのプーリーにカットされています。これらは、一方の大きい方の端がもう一方の小さい方の端と反対になるように取り付けられているため、ベルトの動きによって速度が変化します。この滑車の助けを借りて、さまざまな仕事に適した速度を得ることができます。

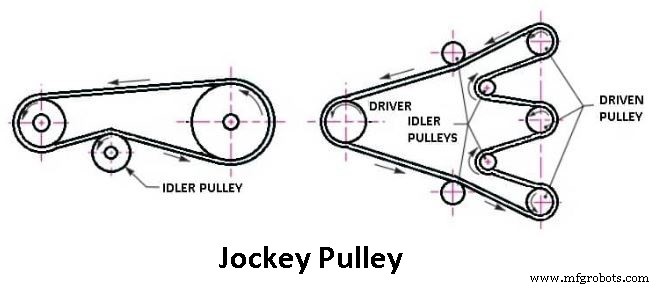

＃8ジョッキープーリー
これらのプーリーを使用しているときに通常発生する問題の1つは、しばらくするとベルトが緩んで滑り始め、動力が失われることです。
この問題を解決するために、図に示すように、2つのプーリーのペアで3番目のプーリーが使用されます。ジョッキープーリーと呼ばれています。このプーリーは、ベルトが緩んだときにベルトをしっかりと固定する自己制御型プーリーです。
＃9ラウンドプーリー
このタイプのプーリーの面には丸い溝が刻まれています。丸いベルトやロープを使って操作します。ステッププーリーのように作ることもできます。
＃10高速で緩いプーリー

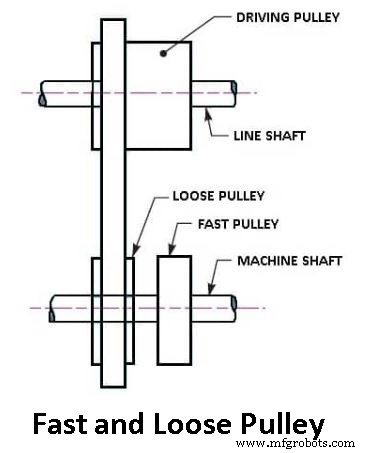

これらのプーリーは、すぐに始動または延期される機械に使用されます。これらは、カウンターシャフトに取り付けられた2つの小さなプーリーのペアで使用されます。 1つのプーリーは「キー」またはその他の媒体でカウンターシャフトに締め付けられ、もう1つのプーリーは自由に回転できるように取り付けられています。
機械を操作するときは、ベルトはタイトプーリーに取り付けられています。このプーリーは高速プーリーとして知られています。機械を延期するとき、ベルトはルーズプーリーと呼ばれる独立したプーリーに滑り込ませます。
その主な利点は、電気モーターまたはオイルエンジンで動作しているメインシャフトが回転し続けているにもかかわらず、マシンをシャットダウンできることです。ベルトを滑らせるためのレバーが付いています。

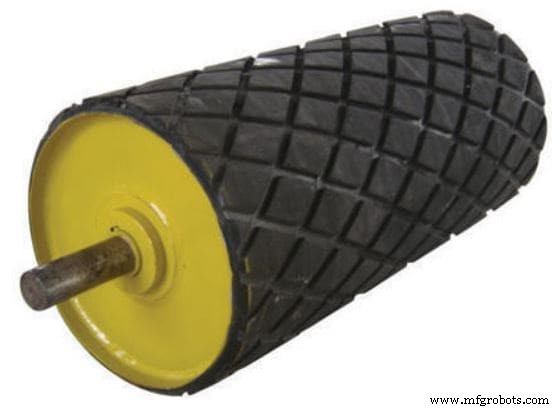

＃11コンベヤープーリー
これらのタイプのプーリーは、1つの電気モーターまたはオイルエンジンと1つのカウンターシャフトによって操作される機械のカウンターシャフトのドライバープーリーとして使用されます。それらの面は適切に広く作られ、平らなベルトが使用されています。
コンベヤーシステムは、コンベヤープーリーを使用して、コンベヤーベルトの方向を変更し、ベルトを操作し、ベルトに張力を与えます。
これらは、柔軟なエンドディスクとロッキングアセンブリを備えたロールシェルでできています。それらは、コンベヤーの一方の端またはモーターのコンベヤーの隣に配置されます。
フラットベルトプーリー
フラットベルトプーリーは、トランスミッションシステムに最適です。これらはフラットベルトで駆動され、通常は高速で、繊維、製紙、コンピュータープリンター、コンベヤーなどの低電力アプリケーションで使用されます。
フラットベルトは、サーペンタインベルトプーリーで使用されるベルトよりも安価です。フラットベルトはフラットプーリーとフラットプーリーアイドラーで作動し、溝付きフラットベルトプーリーを必要としません。フラットプーリーアイドラーは、従来のVベルトの背面にも使用できます。
このプーリーを使用する利点の1つは、過トルクが発生した場合にベルトが滑って、ベルト以外の機器への損傷を回避できることです。
フラットベルトプーリーの種類
フラットベルトプーリーの種類は次のとおりです。
- スプリットまたは鋳鉄製プーリー
- 紙の滑車
- スチールプーリー
- 木製滑車
＃1スプリットまたは鋳鉄製プーリー
これらのタイプのプーリーは鋳鉄製で、丸いリムがあります。このタイプのプーリーは、フェースとハブの2つの部分で構成されています。その専門は、大小さまざまなサイズのプーリーに使用できることです。のこぎり機で使用されます。
それらは様々な産業分野で使用されています。鋳鉄製プーリーは、油の抽出やエンジニアリング業界でよく使用されます。プーリーは低コストであるため、あらゆる業界で手頃な価格です。
＃2ペーパープーリー
紙滑車は、滑車の外側部分が圧縮された紙繊維でできており、内側部分が金属でできているように作られています。このタイプのプーリーは、中心から中心までのシャフト距離が短い場合に、ベルト伝達システムへの電気モーターが取り付けられています。
＃3スチールプーリー
名前が示すように、これらの滑車は鋼板でできています。このプーリーは、2つのパーツで結合されています。スチール製プーリーには、さまざまなサイズのシャフトを備えた交換可能なブッシングが装備されています。
スチールプーリーは、鋳鉄プーリーによって達成される摩擦係数と少なくとも等しい革ベルトとの摩擦係数を提供します。それらは鉄製の滑車よりも強く、耐久性があり、軽量（最大40〜60％軽量）です。これらの滑車は通常、高速で動作するように設計されています。
＃4木製プーリー
木製の滑車は軽量で、鋳鉄や鋼の滑車に比べて摩擦係数が高くなっています。それらは、セクションに配置され、強い圧力の下で一緒に接着されるカエデで作られています。
これらのプーリーは、中実であるか、ネジまたは調整可能なブッシングが取り付けられた鉄製のハブで分割されているため、プーリーとシャフトの間に摩擦抵抗がかかるのを防ぎます。プーリー面とベルト間の接触アークが制限されているため、これらは主にモータードライブで使用されます。
プーリーシステムの利点
- 滑車で重い荷物を持ち上げるときの労力が軽減されるため、メカニカルアドバンテージが得られます。
- 物を持ち上げるプロセスは静かなので、ノイズのないプロセスです。
- 加えられた力の方向を変えることができます。
- これにより、重い物体を持ち上げるのに必要な実際の力の量が最小限に抑えられます。
- プーリーは歯車よりも安価で製造が簡単です。
- ただし、プーリーシステムは可動部品で構成されているため、潤滑は必要ありません。
プーリーシステムのデメリット
- 動きを伝達するために動作するときに摩擦を使用するため、スリップする可能性があります。
- 高回転での非常に高出力の転送には適していません。
- ロープは長時間作業すると疲労やクリープを引き起こします。
- 重いものを持ち上げる場合は、持ち上げる距離を長くすることができます。
- プーリーシステムは、ギアシステムと比較すると信頼性がありません。
プーリーの例
以下は、プーリーが使用される場所を示す一般的な例です。
- エレベータでは、複数の滑車を使用してタスクを実行します。
- カーゴリフトシステムは、物体を高層階に吊り上げることができる滑車システムです。
- 建設用滑車は、重い材料を持ち上げて所定の位置に保持するために使用されます。
- いくつかの運動器具は、滑車を使用してその機能を実行します。
- 劇場では、映画はスクリーンを分離する滑車システムを使用して移動します。
- 窓のメガネは、滑車システムを使用して上下に動かして操作します。
- 物干し用ロープは滑車システムを使用して、衣服を顧客の方に簡単に引き寄せます。
- 屋根葺き職人は、すべての帯状疱疹を持ち上げようとする代わりに、滑車を使用して屋根を持ち上げることもできます。
- クレーンが建設で使用される滑車システムの一種であることをあなたは知りません。
- ブルドーザーは、滑車システムを使用する優れた例でもあります。
- はしごを伸ばすために滑車が使用されます。
- ヨットの帆は、滑車システムを使用して昇降します。
- ガレージドアは、プーリーシステムを使用してドアを上下させます。
- ロッククライミングに行く人は、滑車を使って登るのを手伝います。
- 車のタイミングベルトは滑車の完璧な例です。
締めくくり
上で説明したように、プーリーは、ロープにかかる力の方向を変えるために機能する溝付きのリムを備えたホイールであり、重量物を持ち上げるために使用されます。プーリーはたくさんあり、機能も違います。
