1分、5分、10分、15分のタイマー回路図

1〜15分のタイマー回路図、動作およびアプリケーション

テクノロジーの時代では、誰もが機械の助けを借りて生活を簡素化しています。タイマー回路は、一定の時間間隔で開始または実行することにより、さまざまな方法で日常のタスクを容易にします。言い換えれば、特定の期間動作し、希望の時間後にスイッチを切る自動化されたデバイスを探している場合は、このタイマー回路が最適な選択です。

このプロジェクトでは、555タイマーICを使用して、1分タイマー回路、5分タイマー回路、10分タイマー回路、15分タイマー回路などのさまざまなタイマー回路を作成しています。ここでは、555タイマーICの助けを借りて、デバイスを手動でオンまたはオフにする必要がなくなりました。また、555タイマーは発振パルスを生成するために使用されます。これは、555タイマーICの出力ピン3がしばらくの間「オフ」状態にあり、事前設定された時間間隔の後に再び「オン」状態になることを意味します。 555タイマーICのこの発振動作を使用して、さまざまな時間遅延のタイマー回路を作成できます。希望の時間間隔でタイマー回路を作成するには、抵抗R ₁の値を変更するだけです。 またはコンデンサC₁ 。

さまざまな時間遅延のさまざまなタイマー回路を使用して、特定の時間間隔でアラーム、デバイス、モーターなどを操作できます。この回路の主な役割は555タイマーICによって果たされます。この記事では、すべての4タイマー回路（1分、5分、10分、15分タイマー）について1つずつ説明します。その前に、555タイマーICについて簡単に説明しましょう。

• 関連記事：555タイマーICを使用して簡単なLED点滅回路を作成する方法

555タイマーIC

555タイマーICは、タイマー、パルス生成、および発振器のアプリケーションで使用されます。 555タイマーICは、主にA-Stableマルチバイブレーター、Mono-Stableマルチバイブレーター、Bi-Stableマルチバイブレーターの3つの異なる状態で構成できます。

555タイマーICの内部回路を見て、その動作原理をよりよく理解しましょう。

3つの5Kオーム抵抗が内部で相互に接続されています。これにより、ピン8とピン1に分圧器ネットワークが生成されます。2つのコンパレータは、入力の電圧差に依存する出力電圧を生成します。電圧差は、外部接続されたRCネットワークによって決定されます。両方のコンパレータの出力はフリップフロップの入力に接続され、入力の状態に基づいて「高」または「低」の論理出力を生成します。フリップフロップからの出力を使用して、大電流出力スイッチングステージを制御し、接続された負荷を駆動して、出力ピンで高レベルまたは低レベルを生成できます。

• 関連記事：555タイマーを使用したシンプルなタッチセンシティブスイッチ回路

555タイマーICのピン配列：

• ピン1-地面
• Pin2-トリガー
• Pin3-出力
• Pin4-リセット
• Pin5-制御電圧
• Pin6-しきい値
• Pin7-放電
• Pin8-電源（4.5〜15 V）

555タイマーICのアプリケーション：

555タイマーICは、単一パルスを生成する、または特定のデューティサイクルの安定した波形のストリングを生成する発振器として有用な高精度タイミングデバイスです。

• ワンショットタイマーまたは遅延タイマーで使用して、時間遅延を生成できます。
• LEDまたはフラッシュランプで使用して、指定された時間ランプをオンにすることができます。
• ITはトーン生成または論理クロックで使用できます
• 電源やコンバーターなどで使用できます

• 関連プロジェクト：555タイマーを使用したLEDフラッシャー回路のPCB設計。ステップバイステップ

必要なコンポーネント

以下のコンポーネントを収集して、さまざまな期間のタイマー回路を設計します。

• 555タイマーIC
• LED
• コンデンサ（1000μF）
• 可変抵抗器
• プッシュボタン
• 抵抗器
• 電源
• ワイヤーの接続

• 関連プロジェクト：IC555タイマーを使用したクラップスイッチ回路

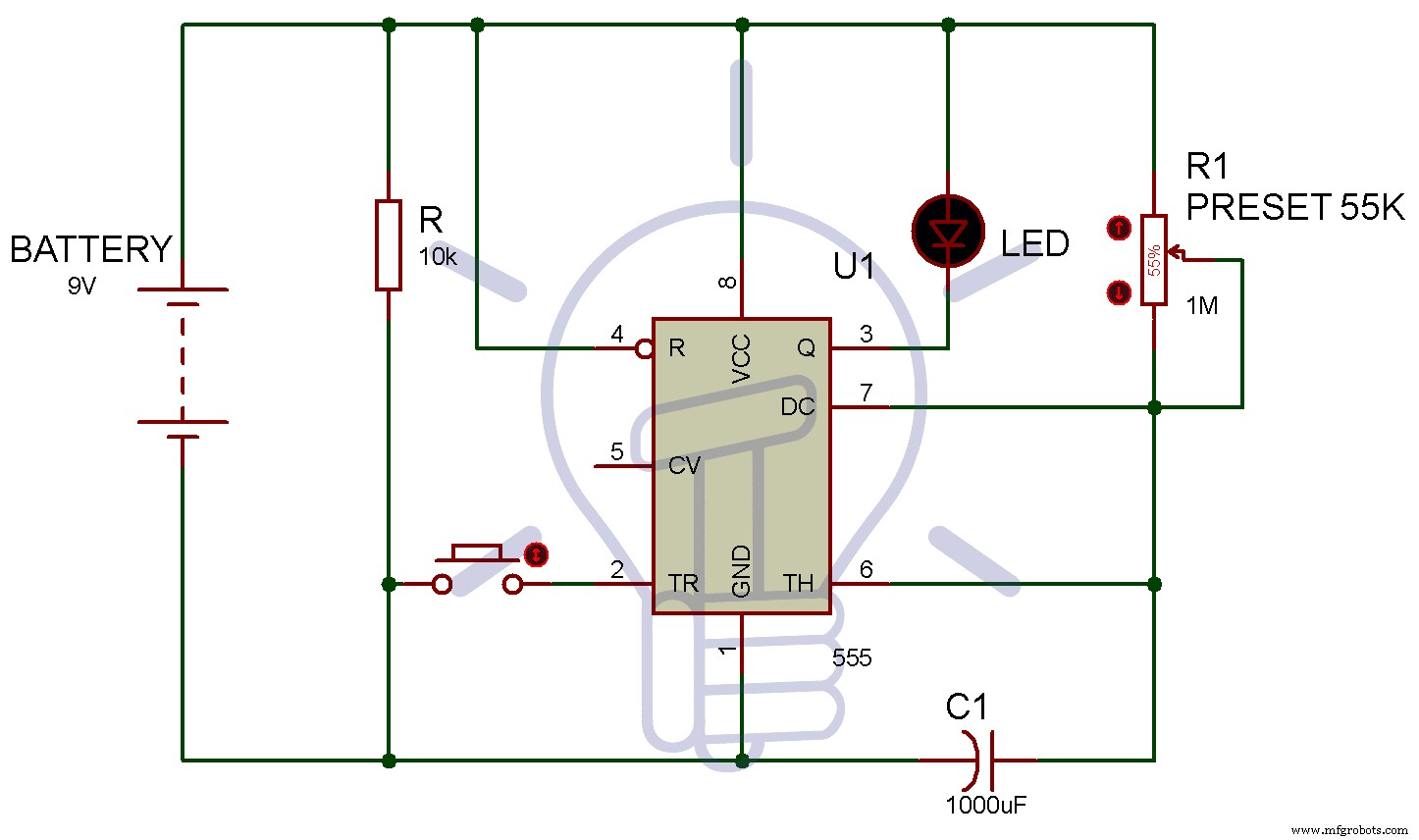

回路図

上記の回路図は、1分間のタイマー回路用です。 5分間、10分間、15分間は、抵抗値（R ₁ ）を変更するだけです。 。

1分間のタイマー回路：

タイマーを作成するには、555タイマーを単安定モードで構成する必要があります。 555タイマーは、スイッチを入れると計時を開始します。 1分間経過すると、LEDが自動的にオンになります。一般に、555タイマーICのピン3が高いままである時間は、次の式で求めることができます。

T =1.1 * R ₁ * C ₁

上記のように、コンデンサまたは抵抗の値を変更する必要があります。ここで、1分のタイマー回路を作成するために、次の式を使用して抵抗の値を計算できます。

60秒=1.1x R ₁ x1000μf

R ₁ =60 /（1.1 x1000μF）

R ₁ =55K

したがって、ポテンショメータの値を55kに設定すると、タイマーが1分間に設定されます。これで、上記の式を簡単に使用して、5分、10分、および15分のタイマー回路の抵抗値を決定できます。

注：この式を使用して、コンデンサの値を変更し、抵抗値を一定にすることで、タイマー回路を作成することもできます。

• 関連プロジェクト：555タイマーを使用した信号機制御電子プロジェクト

5分タイマー回路：

同様に、5分間のタイマー回路では、上記の式を使用して抵抗の正確な抵抗を取得します。

T =1.1 * R ₁ * C ₁

これで、時間は5分になり、（5 x 60）秒になります。コンデンサの値は、すべてのタイマー回路で同じままです。

ここ、

T =5 * 60

C ₁ =1000μF

5 * 60 =1.1 * R ₁ *1000μF

したがって、R ₁ =272.7kオーム

したがって、5分間のタイマー回路を設計するには、抵抗値を272.7kオームに変更します。そして、5分後にLEDがオンになります。 555タイマーICのピン2がトリガーされるとすぐに、タイマーが計時を開始し、LEDがオフになります。 5分間経過すると、555タイマーICのピン3が再びローになり、LEDがオンになります。

関連プロジェクト：LDRとトランジスタBC547を使用した自動街路灯制御システム

10分タイマー回路：

繰り返しになりますが、前述のように、R ₁の抵抗値を変更するだけで済みます。 10分のタイマー回路を設計します。以下は、抵抗器の値を見つけるための計算です。

T =1.1 * R ₁ * C ₁

これで、時間は10分になり、（10 x 60）秒になります。コンデンサの値は、すべてのタイマー回路で同じままです。

ここで、

T =10 * 60

C ₁ =1000μF

10 * 60 =1.1 * R ₁ *1000μF

したがって、R ₁ =545.4kオーム

この場合、555タイマーICのピン3が再びローになり、10分の時間が経過するとLEDがオンになります。

• 関連プロジェクト：水位インジケーターの回路図-BC547トランジスターを使用

15分のタイマー回路：

タイマーを15分に設定するには、抵抗R ₁の値を変更します。 、次の式を使用します：

T =1.1 * R ₁ * C ₁

これで、時間は15分になり、（15 x 60）秒になります。コンデンサの値は、すべてのタイマー回路で同じままです。

ここで、

T =15 * 60

C ₁ =1000μF

15 * 60 =1.1 * R ₁ *1000μF

したがって、R ₁ =818.2kオーム

したがって、抵抗値を818.2kオームに置き換えると、15分の時間が経過するとLEDがオンになります。

• 関連する電子プロジェクト：ATMegaマイクロコントローラーとは何ですか？それを使用してLEDプロジェクトを作成する方法は？

タイマー回路の動作

555タイマーICは、特定の間隔の時間遅延を生成するのに最適です。ただし、20分を超える時間遅延を生成するには、555タイマーはそれほど適していません。

ここでは、LEDで逆ロジックを使用しました。つまり、555タイマーICの出力ピン3がローのときはいつでも、LEDがオンになります。

同様に、555タイマーICの出力ピン3がHighに設定されている場合、LEDはオフになります。上記の計算では、計算された時間が経過するとLEDがオンになります。 55タイマの出力ピン3は最初はLowになります。 555タイマーICがトリガーされるとすぐに、タイミングが開始され、LEDがオフになります。事前設定された時間遅延の後、Pin3が再びLowに設定されるため、LEDが再びオンになります。

上記では、1分、5分、10分、15分などのさまざまなタイマー回路の抵抗値を計算しました。

• 関連記事：センサーとは何ですか？アプリケーションを備えたさまざまなタイプのセンサー

アプリケーション

さまざまな時間遅延のタイマー回路は、人間の関与なしに目的の時間に実行されるアクションを自動化するために、実際の生活で非常に役立ちます。日常生活におけるタイマー回路のアプリケーションのリストを閲覧します。

• 自動車で使用して、ワイパーが作動する一定の時間を設定することにより、ワイパーの速度を制御できます。
• デバイスで使用して、特定の時間間隔の後に自動的にアラームを生成できます。
• ランプ調光スイッチで使用して、一定の時間間隔の後にLEDを自動的に点灯させることができます。
• 周期的な動作を生成したい回路で使用できます
• エアクーラーでは、マットへのポンプ水が継続的に供給されます。タイマー回路を使用して、マットが濡れているときにポンプをオフにし、マットが乾いたときに再びオンにすることができます。

• 関連記事：雨警報回路–雪、水、雨の検出器プロジェクト

ボトムライン

上記の説明では、555タイマーICを使用して、1分、5分、10分、および15分の時間遅延のタイマー回路を設計しました。タイミングデバイスは日常生活で非常に役立ち、設計が非常に簡単です。 15〜20分の時間遅延を生成するために555タイマーICに頼ることができます。 555タイマーICとそれを使用したさまざまなタイマー回路についての十分な知識をお持ちであることを願っています。これで、555タイマーICを使用して、1分、5分、10分、15分のさまざまなタイマー回路を簡単に設計できます。
