公共の街路灯と道路照明と照明の設計

公共の街路灯と道路照明–一般原則、ISOおよびIEC規格

照明の基本パラメータ

照明で使用される基本的なパラメータは次のとおりです。

• 光束 –表記：Φ;単位：ルーメン（lm） 。
• 光度 –表記：私;単位：カンデラ（cd） 。
• 照度 –表記： E ;単位：ルクス（lxまたはルクス） 。
• 輝度 –表記： L ;単位： cd / m2 [ 1cd/m2≈10ルクス ]
• 均一率 –表記： U =E（平均）/ E（最小）

推奨される照明レベル

公共照明は、ポールに取り付けられた特定の照明器具を使用して行われます。この主題は、この出版物の次の投稿で分析されます。

道路や道路の種類と用途、推奨される照明レベル、およびヨーロッパ規格に準拠した均一性の比率を考慮に入れる EN 12464-2：職場の照明–パート2：屋外の職場 表1に示されています。

• 関連資料：スターおよびデルタ接続の照明負荷

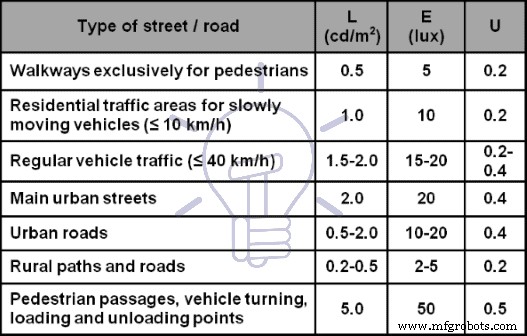

表1-街路灯と道路照明のL、E、Uの値

• また読む：発光要素とそのタイプ

照明レベルの計算は、DIALUXなどの特定のソフトウェアを使用して行われ、道路/道路のタイプと幅、照明器具の取り付け高さを考慮に入れる必要があります。ポールブラケットの長さと傾斜角度、照明器具のタイプ、ランプのタイプと定格出力（ランプの光束を定義します）。

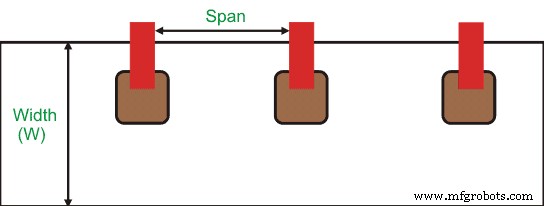

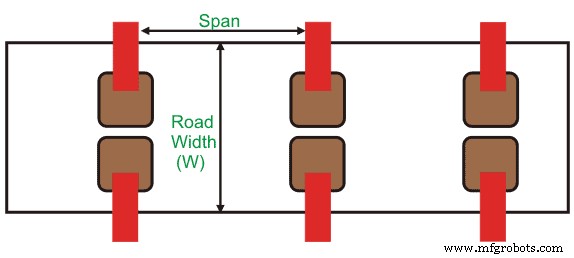

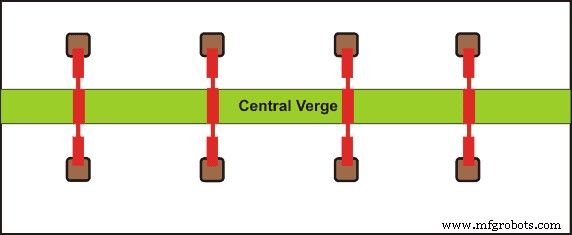

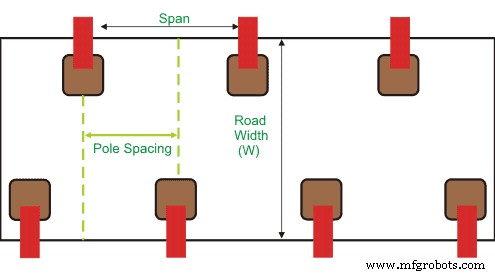

また、通り/道路に沿った極の分布のタイプを定義する必要があります： s イングルサイド （図1）; 両面 （図2）; 千鳥状またはジグザグパターン （図3）; 中央の寸前の位置 （図4）。

• また読む：IC4017および555タイマーを使用した信号機制御電子プロジェクト

極間の距離またはスパンを評価する最初のアプローチ（ d ）および推奨される配布では、次のルールを使用できます。 h 取り付け高さ ランプとl 幅 通り/道路の：

1） d≈3-3.5xh

2） 片側極分布：l≈h

3） 両面または中央のバージポール分布：l≈2x h

4） 千鳥状の側面極分布：l≈1-1.5x h

• 関連資料：緊急LEDライト。強力な回路LED-716LEDライトの回路図

照明器具、ランプ、ポール

公共照明の器具は IECに準拠している必要があります （国際電気標準会議） 標準60598–ランプ および62722–ランプのパフォーマンス 、通常は 70 W、100 W、150 W、または250Wが装備されています 演色性が改善された高圧ナトリウムランプ 、または最新のテクノロジーによると 、LEDランプ付き 同じ光束に対してより低いパワーで。

IPコード 照明器具の IP 65以上でなければなりません 、 IEC Standard 60529 –エンクロージャによって提供される保護等級（IPコード） およびディフューザー アンチバンダルプロテクト 、優先的にポリカーボネート 。

関連記事：家の照明回路にランプを直列に接続することの反対意見は何ですか？

ランプは、自治体、交通局、または該当する場合は電力会社によって保守および承認される標準タイプである必要があります。

ポールは優先的に金属製でなければなりません 、溶融亜鉛めっき;表面処理は、次の規格に準拠している必要があります： EN ISO 14713、ISO（ 国際標準化機構）2063 およびENISO 12944：パート 5.

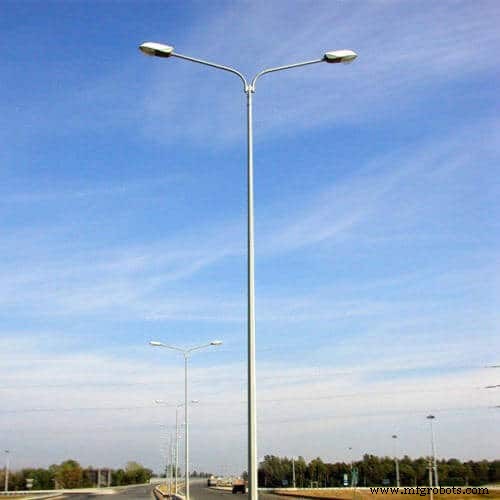

公称の高さの極 （照明器具の入口の中心線と地面の高さの間の距離。）≥6-8m 通常、八角形です。 1つまたは2つの角かっこが付いている場合があります 長さ 0.5から2m 傾斜は5ºから15ºの間で変化します 。図5には、2つのブラケットが付いたポールが示されています。

• また読む：自動街路灯制御システム（LDRとトランジスタBC 547を使用したセンサー）非常にシンプル。

ポールは、地下部分またはコンクリート基礎のいずれかにプレートで取り付けられており、ポールの電気機器へのアクセスと保護を提供するドア付きのベースコンパートメントに装備する必要があります。

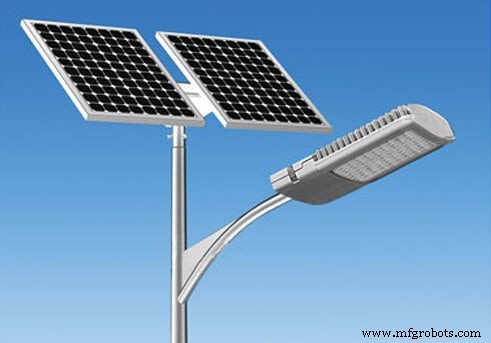

最近では、図6に示すように、太陽光発電パネルを備えたポールの使用が増えています。

• 関連記事：エネルギー効率の高い照明とそれを実装するための技術

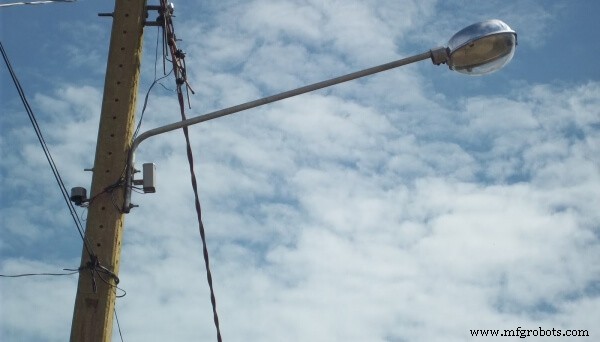

地方 オーバーヘッド配信ネットワーク （裸の導体または絶縁ケーブルのいずれかを使用）は、図7に示すソリューションである取り付けブラケットを使用して、配電ネットワークの同じ極に公共照明器具を設置するのが一般的な方法です。

• 関連記事：建物の照明デザインの計算–ステップバイステップ
