PCB テクノロジ - PCB の次は?

最初の PCB が設計されたのは 70 年以上前のことです。それ以来、このコンポーネントは多くの電子機器の不可欠な部分になっています。プリント回路基板の未来がどうなるか考えたことはありますか?それが、この記事で焦点を当てていることです。 PCB 技術の将来と、それが他の業界にどのように影響するかについて、このまま読み進めてください。

3D プリントが PCB 技術の未来に与える影響

今日、どこでも使用されている 3D プリント製品を見ることができます。 3D プリンティングは、多くの業界の市場に真の革命をもたらしたイノベーションの 1 つです。恩恵を受けた分野は、自動車や銃器から芸術や建築にまで及びます。

3D プリントが PCB 業界を変えることも予想されていました。この技術は、電子システムの仕組みを根底から変えてしまったようですが、これはほんの始まりにすぎません。

PCB 業界で 3D テクノロジが機能する方法は、個々のプリンターが設計に従い、一度に 1 層ずつ回路を印刷することです。印刷部分が終了すると、専門家が表面実装技術を使用して製造プロセスを完了します。

3D プリントエレクトロニクスの利点

新しい 3D アプローチを以前の 2D PCB テクノロジと比較すると、前者には複数の利点があることがわかります。これらには以下が含まれます:

♦ 追加のデザインオプション – 希望する形状の上に回路を印刷できるという事実は、デザインを選択する際に多くの自由を与えてくれます.これは、すべての電子的、機械的、および光学的機能を任意のサイズと形状にスケーリングするための優れた方法です。

♦ 効率の向上 – 3D プリンテッドエレクトロニクスは、2D 製造よりも少ない材料を使用します。追加プロセスにより、手順後に材料の無駄が残らないことが保証されます。材料の効率的な使用とは別に、3D アプローチを使用すると、エラーの余地が最小限に抑えられます。デジタル制作により、最高レベルの精度が保証されます。失敗する可能性はまだわずかにありますが、2D 製造プロセスよりもはるかに少ないです。

♦ 環境にやさしい – 3D プリントされた電子機器により、PCB のニーズにほぼすべての材料を使用できます。つまり、コストが低く、環境にやさしくリサイクル可能な素材を使用できるということです。

これらすべての利点は、3D 製造が 2D プロセスに比べて一歩前進していることを意味します。大量生産はより管理しやすく手頃な価格であるだけでなく、環境に優しい素材を使用することで企業の責任を示すこともできます.まだ広く使用されていませんが、3D アプローチを採用する企業や業界が増える可能性があります。

PCB テクノロジー – オートプレーサーの重要性

現在、PCB の大部分は自動ルートを使用しています。これらのパーツは自動化プロセスを容易にしますが、正しくセットアップするのは簡単ではありません。さらに、それらの設計には多くの時間と労力が必要になる場合があります。 PCB 製造プロセス中の時間は節約できますが、自動ルーターの構築中にそれを失うことになります。

そのため、業界は代替手段を探しており、自動車の場所の形で登場する可能性があります.これらは、電気および機械 CAD システムを統合することにより、プロセスを自動化および簡素化します。問題は、オートプレイスがまだ大量生産で使用される信頼性レベルに達していないことです.

オートプレーサーとオートルートの違いは?

♦ 自動ルート – 利用可能なプロパティには、必要なレイヤーの数と方向、接続間の距離、トラック間の間隔の選択が含まれます。

♦ オートプレーサー – 機械的な考慮事項により、コンポーネントの配置を担当する制約が決定されます。量産化するにはまだまだ改良が必要な新技術です。それが可能になれば、プロセスが大幅に加速する可能性があります。

PCB テクノロジの未来に高速性が不可欠な理由

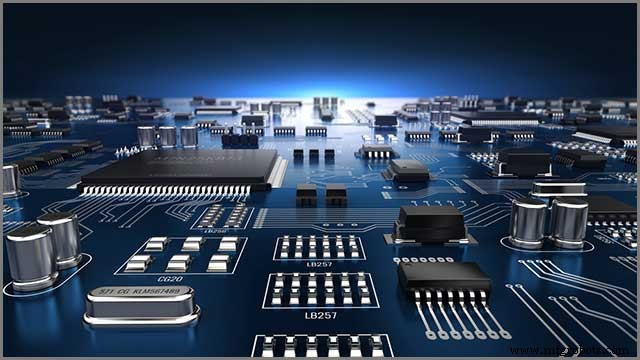

キャプション :プリント基板 – 3D イラスト

私たちは速い世界に住んでいるので、私たちの生活のすべての資産にスピードが不可欠であることは不思議ではありません。フルバージョンの電子製品を見ると、より高速なパフォーマンスが望まれることにも気付きます。

そのため、PCB 設計者にとって速度の向上が主要な考慮事項の 1 つになっています。何が高速 PCB を構成するかを定義するのは容易ではありません。大多数によると、回路のレイアウトがシグナルインテグリティに影響するのはプリント回路基板のようです。

PCB テクノロジ – PCB で使用される信号の種類は?

♦ アナログ – インテリジェンスは信号の形で提供されます。整合性の問題がある場合は、信号の形式が変更されていることに気付くでしょう。

♦ デジタル – インテリジェンスはデジタルパルスで提供されます。整合性の問題に気付いた場合は、キャンセルまたは遅延信号として表示できます。

信号の完全性は、トラックの長さ、他の標識からの距離、PCB の誘電体など、さまざまな要因によって中断される可能性があります。そのため、これらの潜在的な問題を回避することが不可欠です。

多くの場合、設計者は創造的ですが、それは新しい PCB テクノロジが結果をさらに改善できることに変わりはありません。将来、この分野で革新が見られたとしても驚くべきことではありません.

PCB ボードカメラ

プリント回路基板はすでに十分に進歩しており、カメラをそのコンポーネントの 1 つにすることができます。カメラを PCB に直接取り付けると、ユニットが写真を撮ったり、ビデオを録画したりするのに役立ちます。

PCB テクノロジー – PCB ボードカメラの利点

ご想像のとおり、これらのカメラは小さいため、ほとんどすべてのボードや電子デバイスに適しています。

モードを開始しましたが、PCB カメラは驚異的な進歩を遂げており、さらに優れた写真やビデオを提供するためにまだ完成されています.

ボードカメラの潜在的な用途

コンパクトなサイズは汎用性を意味するため、PCB ボードカメラには幅広い潜在的な用途があります。これらには以下が含まれます:

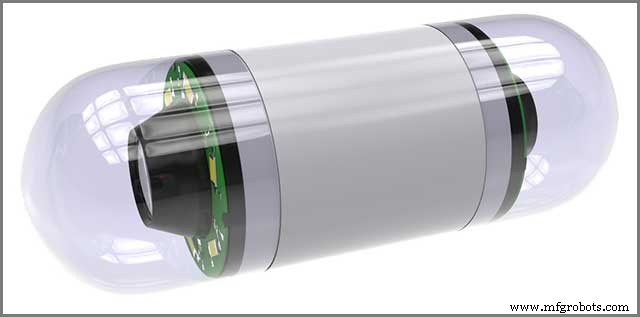

♦ 医学 – これらのデバイスは、侵襲的処置と非侵襲的処置の両方で有益です。カメラは通常、患者が飲み込む錠剤の形で提供されます。これらのカプセルは、カプセル内視鏡などの多くの手順で使用できます。

♦ 監視技術 – コンパクトなサイズにより、カメラは監視目的に最適です。家庭やビジネスの所有者がこれらのカメラを家やオフィスの周りに設置しているのを見ることができます。

♦ 家庭用電化製品 – ラップトップ、タブレット、スマートフォン、およびその他のポータブルデバイスには、カメラが付属していることがよくあります。顕著な傾向は、カメラのサイズを縮小しながら、より良い結果を提供し続けることです。

将来改善される可能性のあるカメラ機能には、低照度条件、耐久性、画質などがあります。

PCB テクノロジー:フレキシブルで生分解性のプリント回路基板

WellPCB は、国内市場と国際市場の両方で DC モーターコントローラーを提供しています。人気が高まっているフレキシブルプリント基板があり、その販売数は毎日増加しています。多くの業界では、柔軟性が向上したため、厳密にフレキシブルでフレックスリジッドな PCB が採用されました。

これらのボードの主な利点は曲げです。コンパクトなスペースがあり、曲がるボードを使用する場合、これは素晴らしい選択です。また、薄くて軽く、大量生産に適しているというメリットもあります。そのおかげで、ほとんどどこにでもフレックス PCB を取り付けることができます。

PCB テクノロジー – フレキシブル PCB を使用する業界は?

以下は、フレックスボードを採用した業界のほんの一例です。

医療機器 – コンパクトなサイズとは別に、柔軟性は医療機器にとって大きな意味があります。 Flex PCB は、センサー、モニター、インプラント、手術器具など、多くの医療機器で使用できるほど信頼性があります。

フレキシブルディスプレイ – 柔軟な画面を備えたスマートフォンについて聞いたことがあるでしょう。フレックスプリント基板の最も一般的な使用例です。これらの PCB は衝撃を吸収するのに優れていますが、その製造にはまだかなりの費用がかかります。

ウェアラブルテクノロジー – スマートウォッチやその他の「スマート」アクセサリは、多くの場合、フレックスボードを使用します。耐衝撃性が優れているため、優れた選択肢となります。

LED 照明 – フレックス PCB は、消費者がニーズに合わせて製品を調整できるようにするため、LED ストリップ照明で重要な役割を果たします。

多くの企業がフレキシブル PCB を提供できますが、WellPCB ほど信頼できる企業はほとんどありません。経験豊富なエンジニアは、すべてのクライアントの要求に対応し、リジッド、フレキシブル、およびフレックスリジッドボードを製造できます。ウェブサイトの自動見積もりシステムにより、カスタマイズして効率的に注文することができます。

生分解性 PCB

環境への配慮は、地球の未来にとって不可欠であり、企業の責任を示しています。企業は、スマートフォン、タブレット、および電化製品を設計する際に、環境に優しい最高のソリューションを作るために競争しているように見えます.

電子廃棄物は大きな問題であり、プリント回路基板はその原因の 1 つです。 PCB を設計するための材料の選択は、分解性がなく、埋め立て地で汚染物質になることが多いため、常に最適とは限りません。つまり、時代遅れの PCB は環境に害を及ぼす可能性があります。

業界は、現在の材料の代わりに使用できる環境に優しい代替品を探しています。一部の材料は審査中です。つまり、大量生産が承認されている可能性があります。 100% 生分解性の PCB はすぐには見られないかもしれませんが、業界は、少なくともいくつかのより環境に優しいコンポーネントを使用する方向に傾いています.
