回路図を PCB レイアウトに変換する際に考慮すべき 10 のヒント

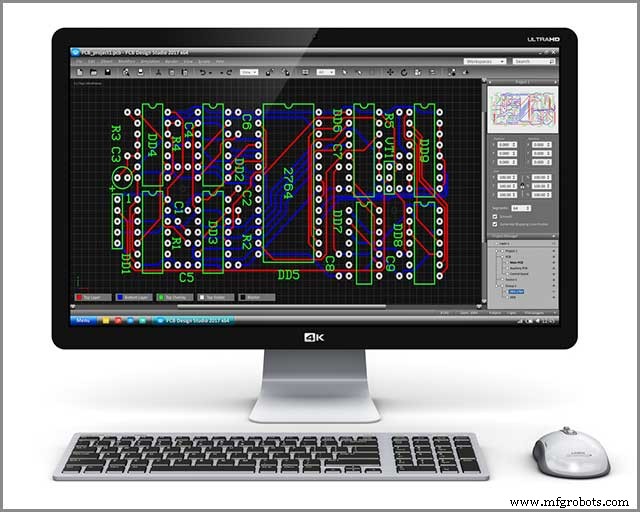

PCB 設計ソフトウェアをお持ちですか?

それは非常に簡単です。回路図から PCB レイアウトへの作成にはソフトウェアが必要です。理想的には、ほとんどの人がソフトウェアを使用して回路図 PCB を作成します。その後、ソフトウェアのオプションを使用して変換できます。

Eagle PCB 設計ソリューションの例を見てみましょう。ボード エディタを使用して、回路図を PCB レイアウトに簡単に変換できます。

回路図を手書きした場合は、それをソフトウェアにアップロードする必要があります。したがって、最初のステップは、PCB 設計ソフトウェアを入手することです。有料または無料のオープンソース ツールを使用して、PCB レイアウトを作成できます。

PCB エディタで必要な機能をチェック

PCB レイアウトは、回路基板設計の最初の段階です。ソフトウェアを使用してすべてを行う必要があります。そのため、必要な機能を確認する必要があります。プロジェクトによっては、次のような機能が必要になる場合があります-

1. ルート – エア ワイヤをトレースに変換する

2. ビア – ビアを作成する 信号を運ぶ

3. SMD – PCB 用の表面実装デバイス

4. 分割 – 角を線に含める

5. 多角形 – テキスト コマンドを使用して多角形を追加します

使用するツールによって機能が異なります。ただし、すべての PCB 設計ソフトウェアには、PCB を作成するための機能があります。したがって、すべての機能があるかどうかを確認してください。

理想的なボード サイズを選択してください

回路図を PCB レイアウトに変換すると、フリーサイズのボードになります。回路図のコンポーネントは片側になります。一方、空のボードがあります。

ここで、PCB コンポーネントを設計してボードに配置する必要があります。それを行った後、PCB レイアウトに空きスペースまたは不要なスペースがあるかどうかを確認します。特に、境界付近をチェックしてください。

空き容量がある場合は、ソフトウェアでボードのサイズを縮小します。適切なサイズの PCB を使用することで、コストとスペースの両方を節約できます。

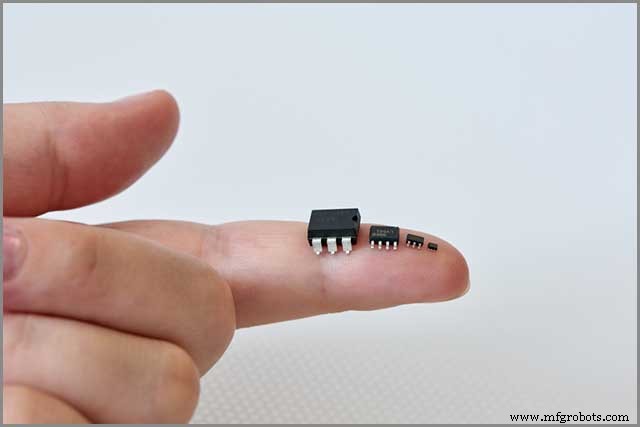

すべてのコンポーネントを配置しましたか?

すべての PCB に同じコンポーネントがあるわけではありません。コンポーネントはアプリケーションによって異なります。それでも、必要なコンポーネントを見逃さなければ助かります。

PCB レイアウトを作成し、慎重にコンポーネントを含めます。パッド、ビア、スルーホール、および SMD を含める必要がある場合があります .時間をかけて、各コンポーネントを集中して追加してください。

レイアウトを確定する前に、チェックしていただけますか?すべてのコンポーネントが含まれているかどうかを確認します。回路図側に何かあるか確認してください。また、部品が所定の場所にあるかどうかを確認してください。

このステップは、プロジェクトの成功を確実にするために重要です。

信号を確認してルーティングを決定する

PCB の品質は信号経路によって決まります。信号を台無しにすると、不適切なルーティングになります。

信号はさまざまな経路を取ることができます。ストレート パスを持つ PCB を設計することができます。または、湾曲したデザインを使用することもできます。アプリケーションとコンポーネントによって、必要な信号経路が決まります。多くの場合、直線と曲線のデザインを組み合わせて使用​​する必要があります。

場合によっては、PCB コンポーネントも信号経路の選択に影響を与えます。多くのエンジニアは、GND への直線的な経路を好みます。一方、トランジスタは曲がった経路でも問題ない場合があります。

PCB と接続パスを確認してください。最良の結果を得るために、最良のシグナル パスを選択してください。

PCB 設計ルールを決定する

回路図を PCB レイアウトに変換する際のもう 1 つの重要な考慮事項です。 PCB 設計に適した設計ルールを選択すると、役に立ちます。

デザイン ルールもプロジェクトによって異なります。たとえば、PCB 愛好家向けのデザイン ルールでは、大きなスペースと大きなトレースを使用できます。ただし、愛好家向けのデザイン ルールは、商用 PCB には適していません。生産コストを節約するために、スペースの使用を減らしたいと思うでしょう。

したがって、ニーズに合った適切な設計ルールを選択してください。

すべての PCB 設計ソフトウェアには、値を手動で変更するオプションがあります。

電源プレーンが必要ですか?

電源プレーンは、信号を処理する銅の大きな領域を表します。通常、電源プレーンは電源とグランド接続を伝送します。回路図を PCB レイアウトに変換する前に、電源プレーンが必要かどうかを判断してください。

多層 PCB を作成している場合は、さらに考慮事項があります。レイヤー全体をパワー プレーンの作成専用にすることができます。

PCB 設計ツールでは、コマンドを使用して電源プレーンを作成できます。一部のソリューションでは、視覚的な方法も提供される場合があります。ツールが電源プレーンを信号に接続している間に、電源プレーンを作成する必要があります。

PCB レイアウトをクリーンアップ

PCB 設計を完成させる前に、徹底的にチェックしてください。エラーや間違いに遭遇する可能性があります。

また、PCB をクリーンアップします。改善できる点を探してください。たとえば、クリアランスをより楽しめるように、トレースをよりきれいにします。さらに、すべてがレイアウト内に適切に収まるかどうかを確認してください。

接続とすべてのコンポーネントを確認してください。それらが適切な場所にあるかどうかを確認してください。 PCB レイアウトを徹底的に調査するのに十分な時間を費やしてください。生産エラーを減らし、PCB の効率を向上させます。

PCB レイアウトのクリーンアップが完了したら、PCB の評価に進みます。

DRC の実行を忘れないでください。

これは、PCB レイアウトを作成する最も重要なステップの 1 つです。設計ルールが基準を満たしているか、ルールに違反しているかを確認する必要があります。

ステップ 6 では、PCB のデザイン ルール セットを選択しました。ここで、デザイン ルール チェックを実行する必要があります。このテストでは、PCB 設計をチェックし、コンプライアンスを判断します。変更が必要な場合は、ここで行ってください。仕様に従って設計値を調整します。次に、テストを実行します。

DRC に合格した PCB レイアウトは、生産に適しています。 DRC を実行してから、最終段階に進むことができます。

PCB レイアウトをエクスポート

最後に行うべきことは、レイアウトをエクスポートすることです。プロジェクトの PCB を製造する信頼できるメーカーに連絡する必要があります。メーカーは通常、要件について PCB 製造パートナーを必要とします。

最後に PCB レイアウトのコピーを必ず保存してください。これにより、あなたとメーカーの両方が同じページにとどまることができます.プロトタイプをデザインに合わせることもできます。その後、PCB の最終バッチを注文できます。

まとめ

回路図を PCB レイアウトに変換する際の最も重要な側面を認識していただければ幸いです。最初に必要なのは、レイアウトを作成するための PCB 設計ツールです。次に、コンポーネントを配置し、仕様に従ってレイアウトを設計する必要があります。次に、DRC を実行して、設計がルールを満たしているかどうかをテストできます。

PCB 設計のすべての段階で、エラーを避けるように注意する必要があります。必要に応じて、プロにレイアウトを依頼することもできます。 Wiring には最先端の技術があります。最新の設備でPCBを生産しています。また、必要に応じてカスタマイズできます。

回路図を PCB レイアウトに変換するには、当社にご連絡ください。 WellPCB は、最良の結果を得るために、お客様の設計に適合する高品質の PCB も製造しています。
