トランジスタと抵抗:違いは?

用語や専門用語を混同することは、特にトランジスタと抵抗器について話すときに、エレクトロニクスでは一般的です。

ただし、問題は名前の付け方だけではありません。初心者を混乱させるのはその機能です。当社のウェブサイトには、すべての PCB コンポーネントの包括的なリストがあります。しかし、混乱を解消するために、これらのトランジスタと抵抗器の違いを詳細に説明する時が来たと考えました.

このガイドが終わるまでに、これらのコンポーネントの機能と、次のエレクトロニクス プロジェクトでの使用方法を完全に理解する必要があります。取り敢えず…

トランジスタとは?

トランジスタ

トランジスタは、前世紀の最も重要な発明の 1 つです。 「トランジスタ」という名前は、トランジスタと抵抗という言葉のかばん語です。さまざまな回路に使われている電子部品で、電気信号や電力を増幅したり切り替えたりするために使用されます。私たちは主に集積回路でトランジスタを使用しています。ただし、外部回路で使用するためにそれらを取得することは珍しくありません。

さまざまな種類のトランジスタが市場に出回っています。各トランジスタには独自の電子記号があります。最も一般的なトランジスタのタイプは次のとおりです。

• バイポーラ接合トランジスタ (BJT)
• 電界効果トランジスタ (FET)
• ユニジャンクション トランジスタ (UJT)

LED と同じように、トランジスタは半導体デバイスです。したがって、それらは一般にシリコンを含む。ただし、わずかな割合でゲルマニウムも含まれる場合があります。

トランジスタと抵抗器 - トランジスタはどのように機能するのですか?

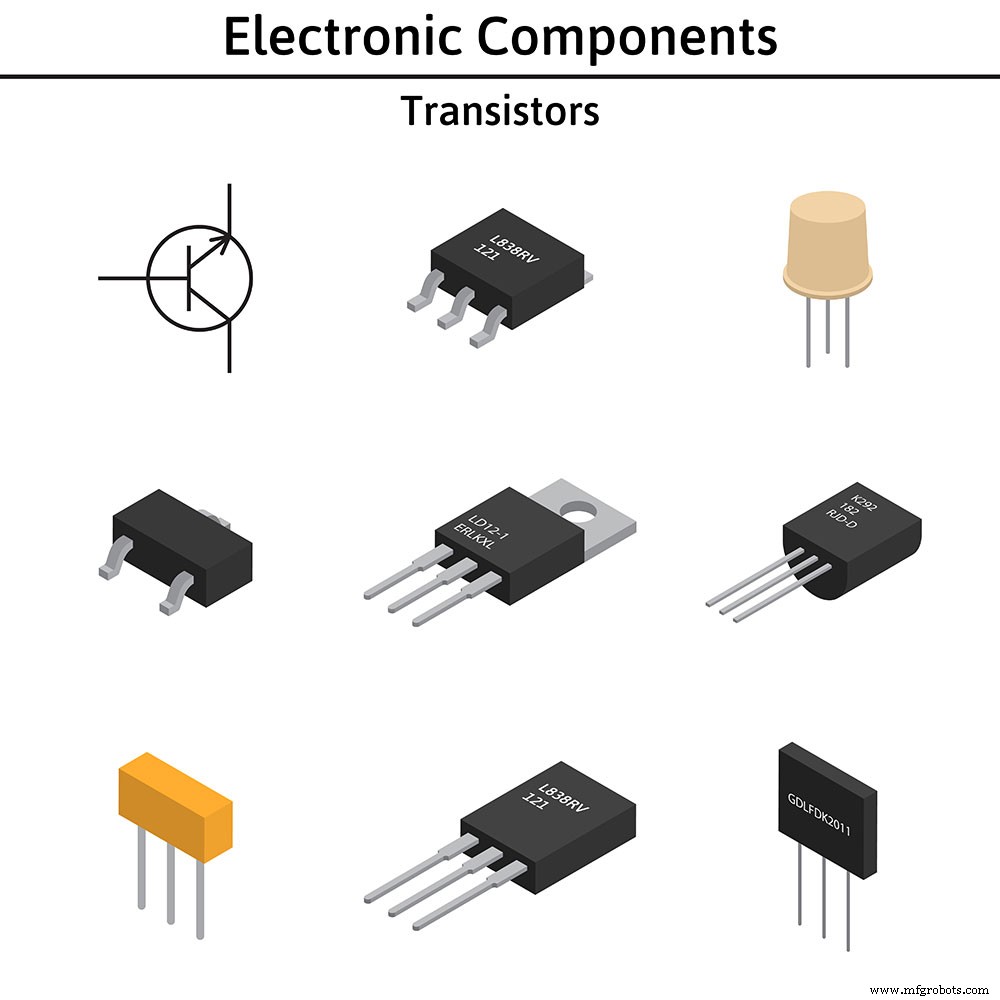

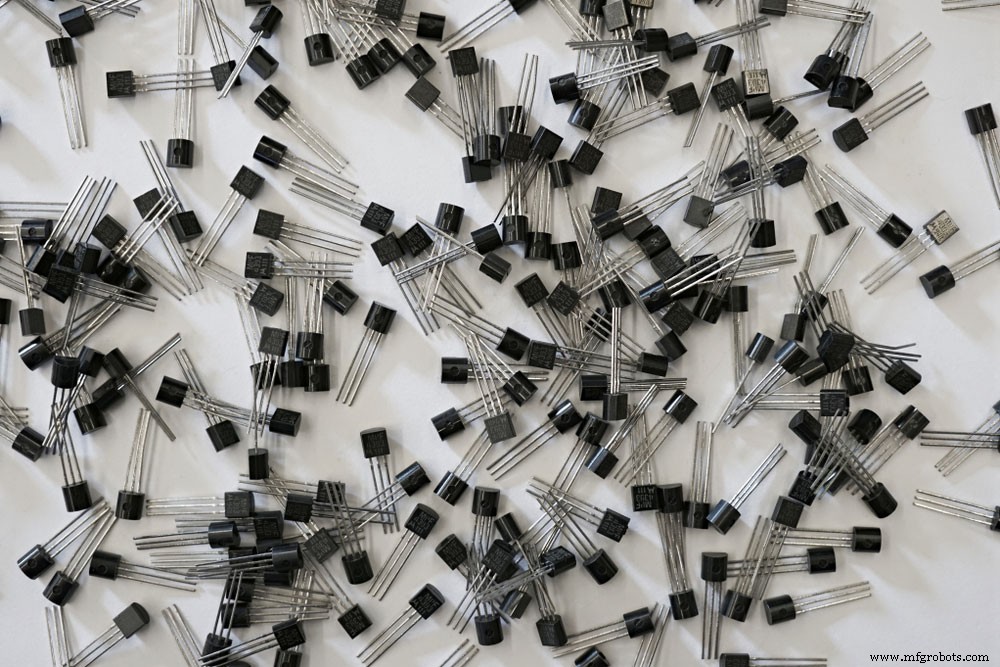

トランジスタのコレクション

トランジスタにはさまざまな種類がありますが、ガイドのこのセクションでは、最も一般的なバイポーラ接合トランジスタに焦点を当てます。通常、バイポーラ接合トランジスタには 2 種類あります - NPN とPNP .したがって、各タイプには独自の電子シンボルがあります。

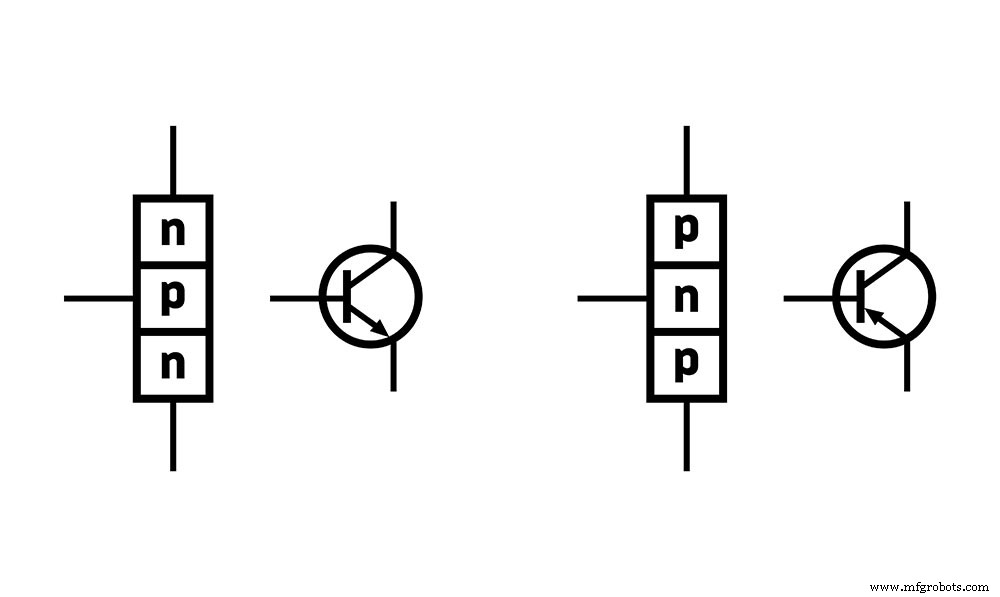

n–p–n および p–n–p バイポーラ接合トランジスタ

トランジスタの半導体デバイス特性を変更することは、トランジスタを作成する最初の段階です。これを行うには、構造に不純物を導入します。この伝導変化プロセスの名前はドーピングです . P 一部は NPN または PNP トランジスタでより正ですが、N

上の図から、BJT の各部分が端子に接続されていることがわかります。実際、各端末にはその機能を説明する名前が付いています。

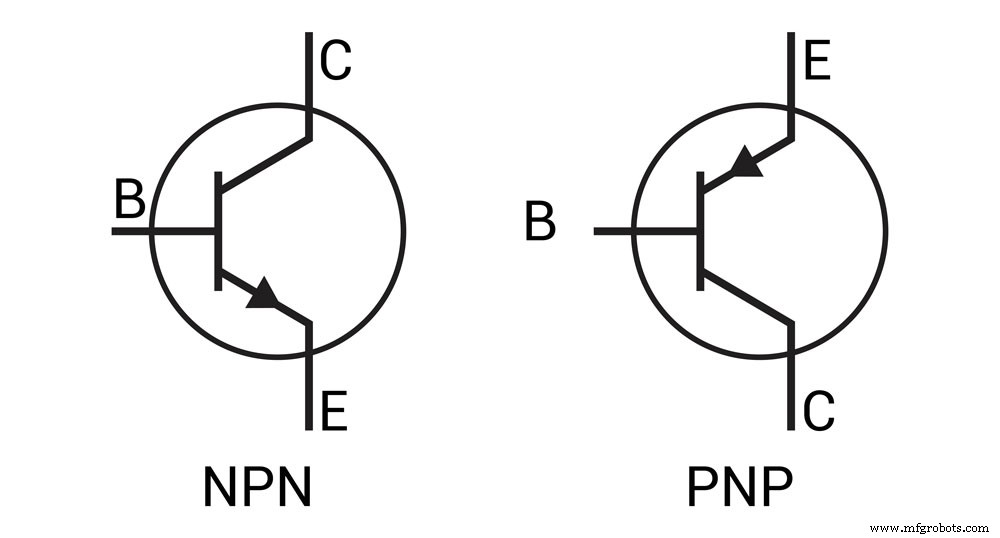

NPN および PNP トランジスタ シンボル

名前はエミッター(E) 、基地(E) そしてコレクター(C) .トランジスタ シンボルでは、矢印は常にエミッタ/ベース接続の一部です。矢印が指している場所によって、トランジスタのタイプ (NPN または PNP) を識別できます。 NPN はベースに正の電圧を必要とし、PNP は負の電圧を必要とします。これは、NPN トランジスタに負電荷をドープし、PNP トランジスタに正電荷をドープするためです。

ドーピングは、電子を追加するだけではありません。また、電子の除去または不在も含まれます。

トランジスタと抵抗 - トランジスタの機能

トランジスタのコア機能の 1 つは増幅です。小さな電圧を大きな電圧に変換することができます。さらに、レジスタンスの転送も実行できます 単純なスイッチとして機能します。したがって、これは産業用アプリケーションで非常に役立ちます。

トランジスタのスイッチ部分はコレクタとエミッタの間にあります。ベースとエミッタ間の電圧を変更すると、スイッチがアクティブまたは非アクティブになります。たとえば、入力電圧が 0V の場合、スイッチが開き、出力電圧はおそらく +10V になります。ただし、入力が +10V の場合、スイッチは閉じ、実効抵抗はゼロになり、出力は 0V になります。

トランジスタと抵抗 - 抵抗とは?

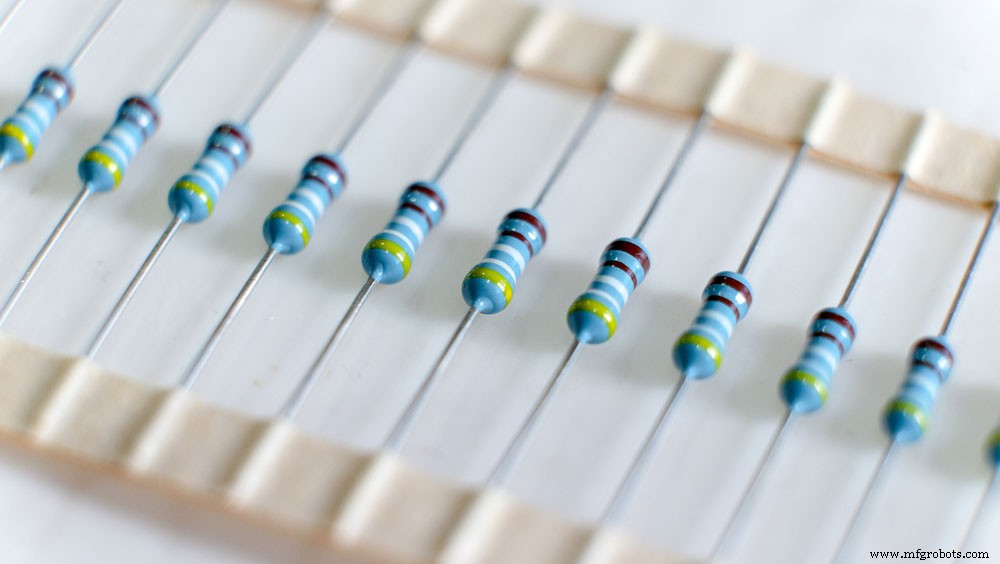

一列に並んだ青い抵抗

抵抗器は、最も普及している電子部品の 1 つです。私たちはさまざまな電子機器でそれらを使用しています。 抵抗器を理解する 、まず指揮者とは何かを理解する必要があります それは。電気が流れることを可能にする物質は、導体として知られています。 .金属など、一部の材料は他の材料よりも電気をよく伝導します。

逆に電気を通しにくい素材もあります。そのため、これらの材料は電気の流れに逆らい、抵抗を生み出します。したがって、材料の実効抵抗値が高いほど、流れる電流または電荷は少なくなります。

これらの絶縁性または非導電性材料を使用して抵抗器を作成します。通常、抵抗器は 2 つのピンを持つ受動部品です。

ほとんどの抵抗器は受動的であるため、電子回路内の向きはその効果に影響しません。

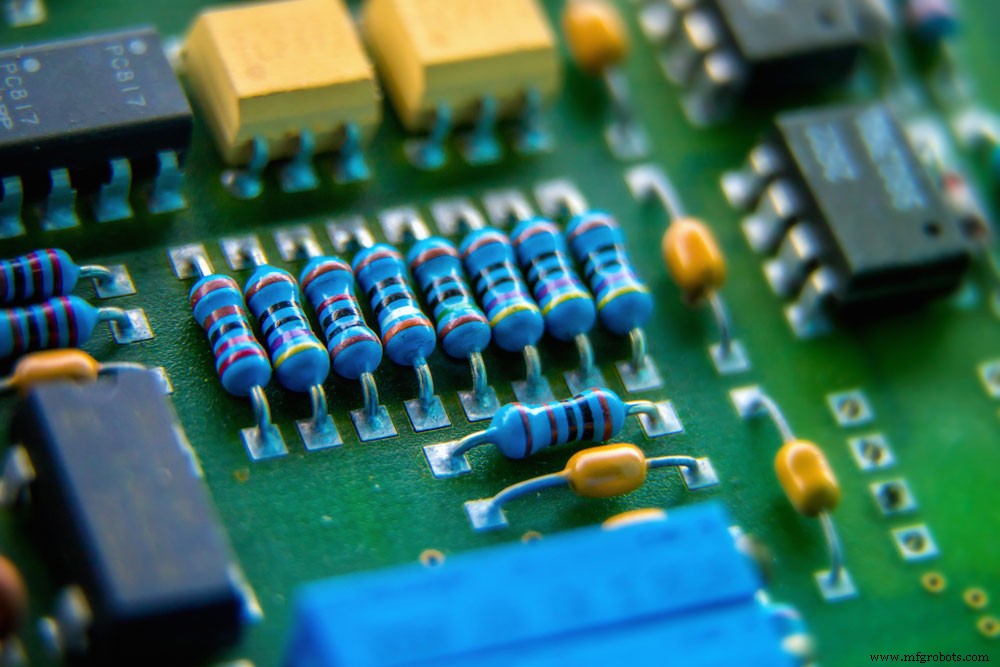

PCB 上の抵抗器

つまり、抵抗器の目的は、電子回路内の電流の流れに抵抗することです。さらに、それらを使用して信号の強度を調整し、電圧を分割することもできます.

電気抵抗は、電流が導体を通過するのがどれほど難しいか、または容易かを示す測定値です。この初期抵抗をオームと呼ばれるもので測定します。

したがって、上記の説明を見ると、トランジスタと抵抗器の違いを理解できます。抵抗器と導体は反対かもしれませんが、トランジスタ対抵抗器はそうではありません。実際、トランジスタは導体と抵抗器の混合物です。

しかし、抵抗器にはある程度の抵抗値があります。実際、一部の抵抗器では、抵抗の量を調整できます。これらは可変抵抗器として知られています。しかし、それらはトランジスタとどう違うのでしょうか?これについては、次のセクションで説明します。

可変抵抗器とトランジスタの違いは何ですか?

トランジスタと抵抗器 - 可変抵抗器とは?

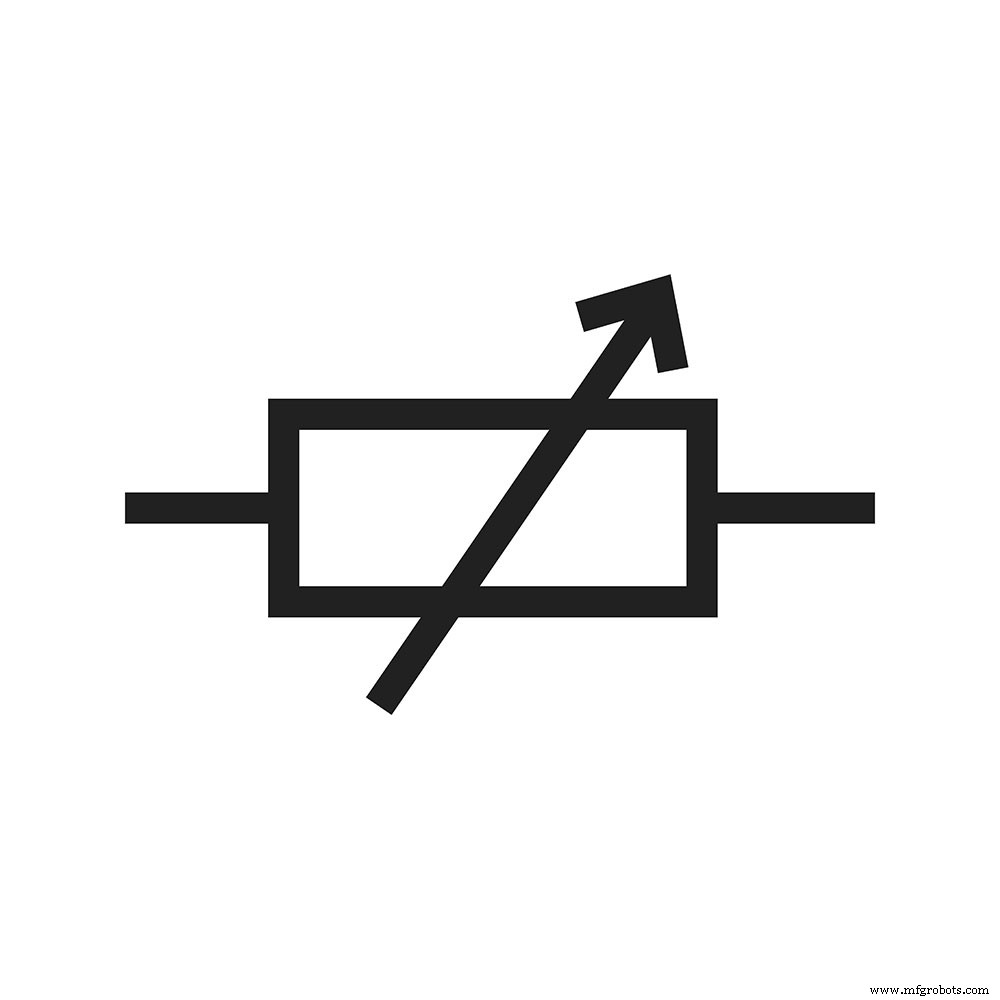

抵抗器の主な機能は、電子回路内の電流の流れを妨げ、電圧降下を発生させることです。名前が示すように、可変抵抗器は、電流の流れを妨げるレベルを変更できます。可変抵抗器の電子記号は、斜めの矢印が通っている長方形/ボックスです。

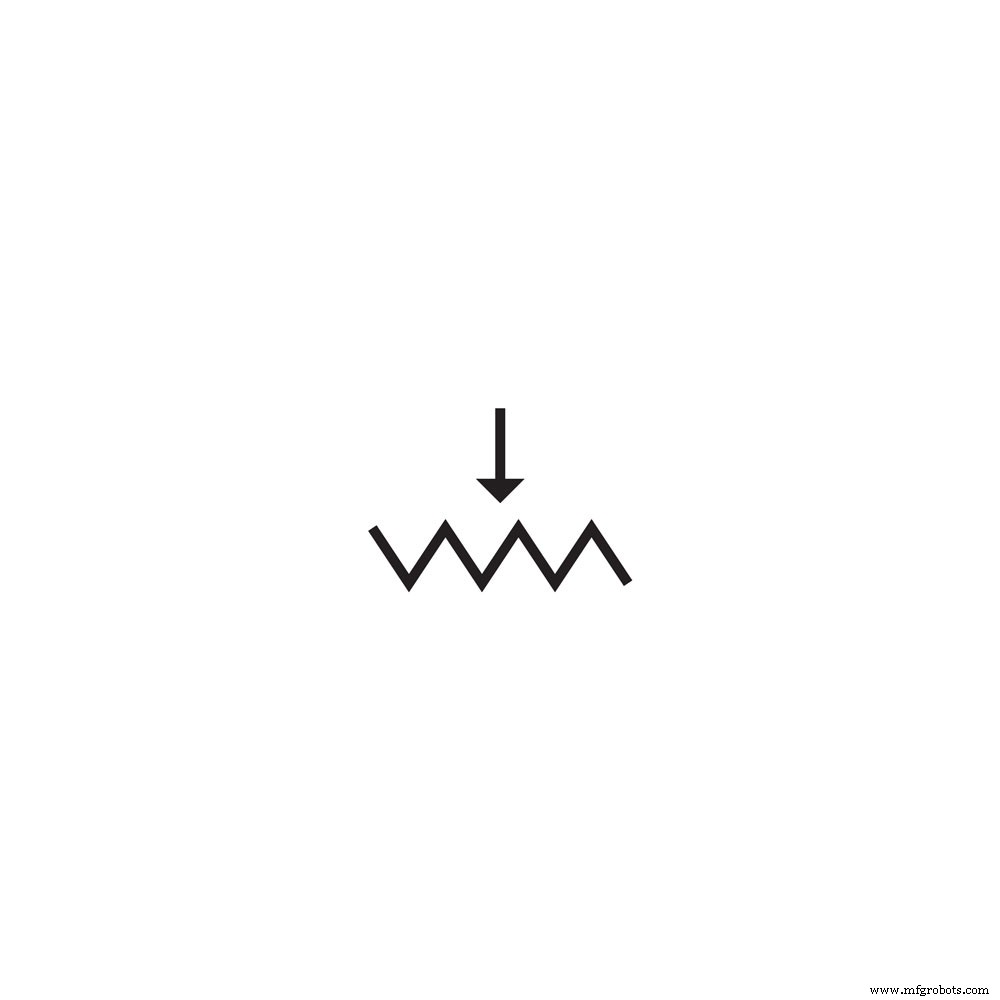

可変トランジスタ シンボル

可変トランジスタは、パスと 2 つの端子で構成されます。

動作原理によるトランジスタと可変抵抗器の違い?

可変抵抗器

覚えておくべきことは、抵抗器は線形デバイスであることです。逆に、トランジスタは非線形コンポーネントです。これは、それらの機能からわかるように明らかです。トランジスタは、スイッチ（抵抗器）とアンプの両方の役割を果たします。逆に、抵抗器には 1 つのコア機能があります。

ただし、可変抵抗器とトランジスタの重要な類似点は、コレクタ間の抵抗が 電流とエミッタ 現在は可変です。

1 つの電球、バッテリー、および可変抵抗器で構成される単純な回路を想像してください。コントロールを回すか、抵抗器をスライドさせると、電球への出力電流の強度が増減します。電球は、抵抗を増やすと暗くなり、減らすと明るくなります。

トランジスタと抵抗 - 用途の違い

可変抵抗器には、ポテンショメータ、トリムポット、レオスタットの 3 種類があります。原則として、それらはすべて同じように機能しますが、いくつかの違いがあります。トランジスタと可変抵抗器の主な違いを理解するには、可変抵抗器をどこでどのように使用するかを調べる必要があります。

ポテンショメータ:概要と使用方法

電子回路のポテンショメータ アイコン

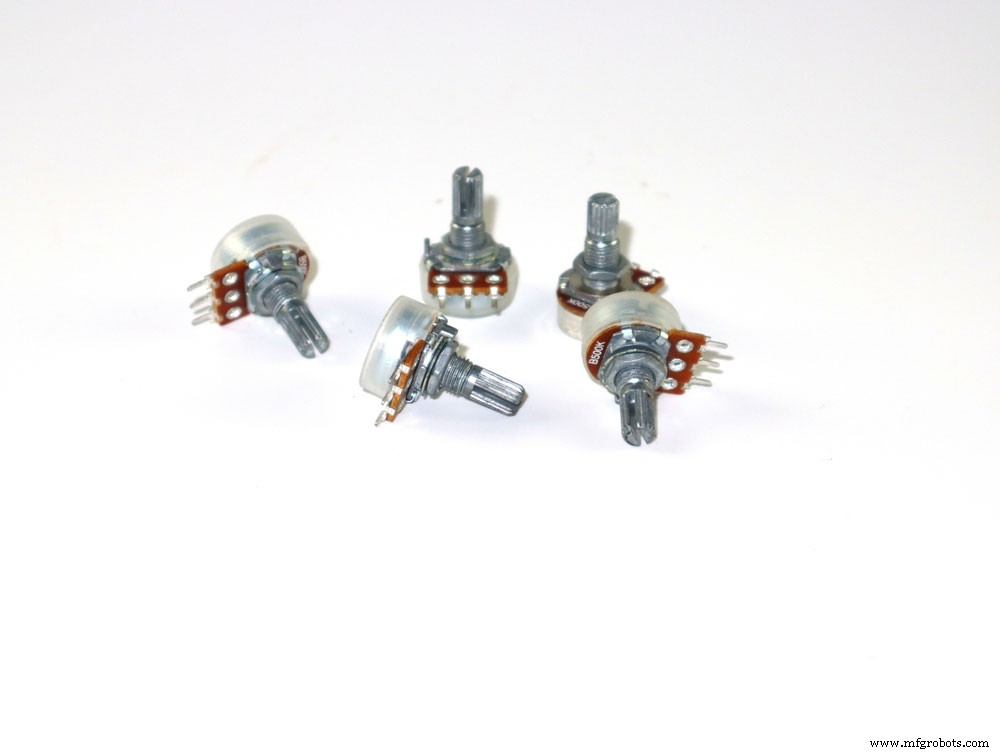

ポテンショメータは、一般的な 3 端子可変抵抗器です。ポテンショメータには 3 つの異なる接続ポイント (端子) があります。それらは、2 つの接続間の抵抗を変更できるダイヤルまたはスライドで構成されています。接続ポイントにより、さまざまな構成が可能になります。

たとえば、電子回路を 2 番目の端子 (入力) と 3 番目の端子 (出力) に接続できます。これにより、通常の可変抵抗器として使用できます。ただし、3 つの端子すべてを接続して、ポテンショメータを分圧器として使用することもできます。 LED やその他の明るい光源の調光器として、回路内でポテンショメータを使用することがよくあります。

トランジスタ vs 抵抗 – トリムポット:概要と使用方法

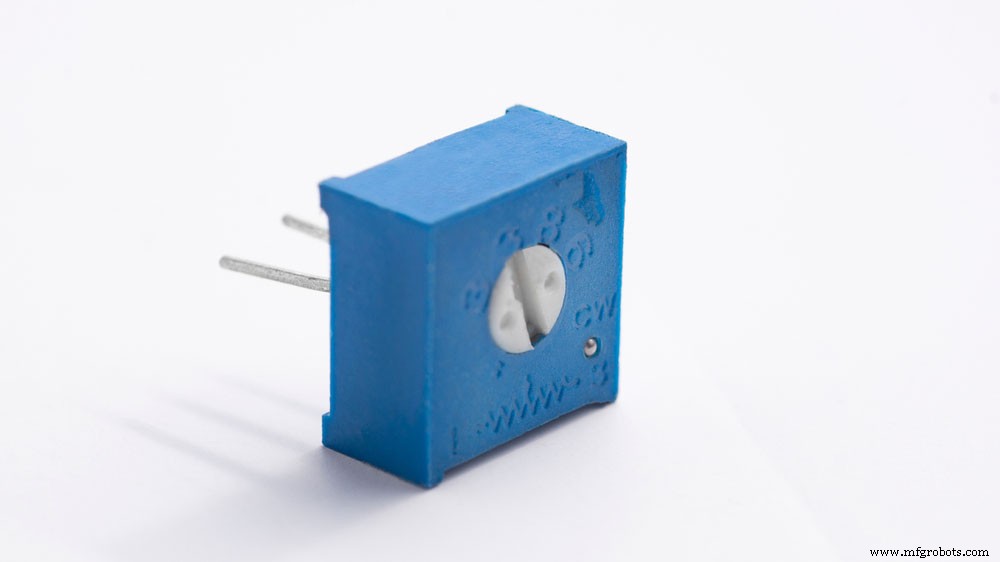

白い背景のトリムポット

ポテンショメータをポットと呼ぶ人がいるかもしれません。トリムポットは、ポテンショメータのより凝縮されたバージョンです。したがって、その名前 – トリムポット (トリマー ポテンショメータ)。それらをプリセット抵抗器と呼ぶこともあります。小さいので抵抗を調整するにはドライバーが必要です。

トリムポットには、取り付けオプションの異なるいくつかの異なるタイプがあります。また、さまざまな調整方向で入手することもできます。たとえば、SMD マウントで方向を調整できるトリムポットを使用できます。さらに、それらはシングルターンまたはマルチターンタイプのいずれかで見つけることができます。シングル ターン トリムポットは最も費用対効果が高く、マルチ ターン トリムポットはより高い分解能を提供します。

トランジスタ vs 抵抗 - レオスタット:概要と使用方法

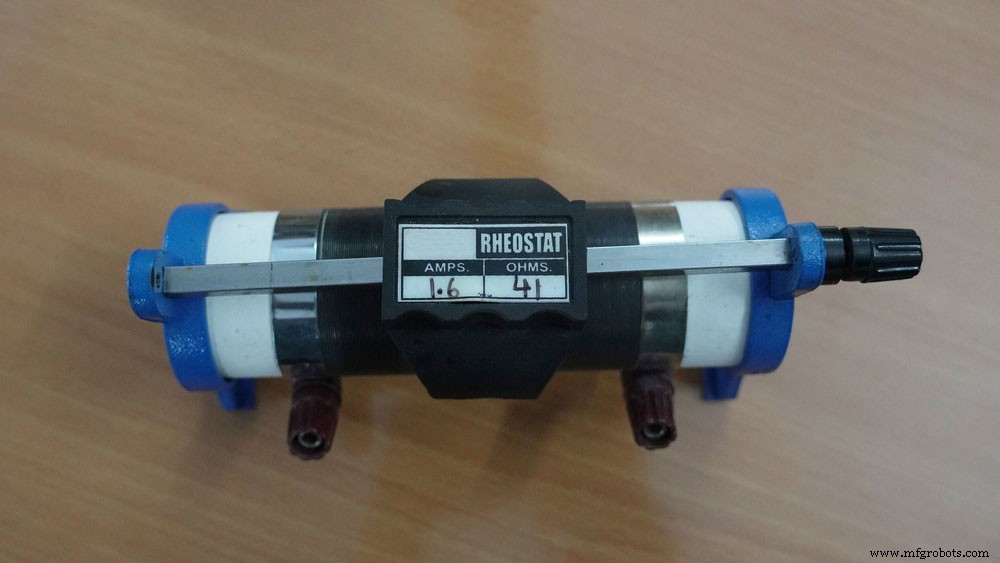

レオスタット

レオスタットは、最も一般的な可変抵抗器です。ポテンショメータやトリムポットとは異なり、端子/ピンは 2 つしかありません。ただし、同じアプリケーションの多くでレオスタットを使用しています。これを使用して、電流を制御したり、入射光源を暗くしたり、電気回路に接続されたモーターを制御したりします。レオスタットは、ポテンショメータのようには見えません。側面に調整ノブが付いています。

トランジスタと抵抗 - トランジスタの種類とその用途

トランジスタは、可変抵抗器とほぼ同じように機能します。違いは、電流を流してトランジスタの抵抗を制御できることです。そのため、プルアップ抵抗またはプルダウン抵抗と組み合わせてトランジスタを使用することがよくあります。逆に、可変抵抗器には手動のアナログ切り替えが必要です。それにもかかわらず、トランジスタの用途には次のものがあります。

• フォトトランジスタ 光パルスをデジタル電気信号に変換できます。セキュリティ システム、リーダー、赤外線検出器、照明制御に便利です。
• バイポーラ接合トランジスタ スイッチ、フィルター、整流器、発振器、および増幅器として機能できます。そのため、携帯電話、テレビ、無線送信機に組み込まれています。
• 電界効果トランジスタ 弱い信号を増幅できます。それらは安価に製造できます。電圧計やオシロスコープなどの試験装置で使用しています。
• ダーリントン トランジスタ 高い電流ゲインを持っています。彼らは非常に敏感で、小さな毛から電流を拾うことができます.そのため、ドライバーチップやプッシュセンシティブボタンなどの小型デバイスで使用しています。
• マルチエミッタ トランジスタ NAND 論理ゲートで使用する特別なバイポーラ トランジスタです。

結論

ガイドのこのポイントに到達した場合は、トランジスタと抵抗器を理解する必要があります。機能と用途において、トランジスタが可変トランジスタとどのように異なるかについても理解しておくと役立ちます。このガイドがお役に立てば幸いです。いつも読んでいただきありがとうございます。
