ハーコ制御でCAD/CAMなしの3D形状プログラミングが可能に：3D MoldとSwept Surface

長年、ハーコは高価なCAD/CAMソフトなしで、制御装置上でシンプルな3D形状を会話型プログラミングする簡易ソリューションを提供してきました。しかし、今日のWinMax制御では、それがさらに簡単かつ強力になっています！

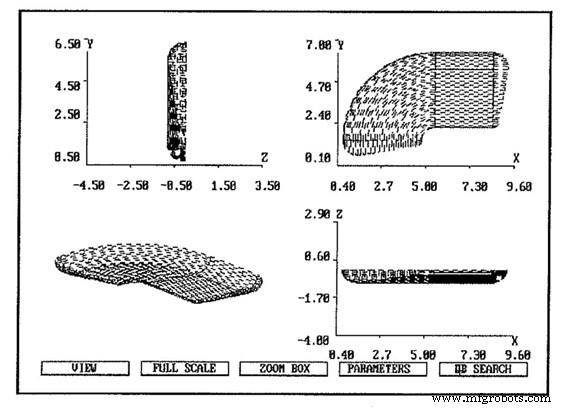

3D Mold は、初期のハーコUltiMax制御時代から利用可能で、オペレーターが現場でより高度な3Dフィーチャーをプログラミングできるようにしました。オペレーターは任意の2D形状を記述し、それをX軸周りに回転、Z軸周りに回転、またはY軸方向に平行移動させることができます。上記いずれかの方法でフィーチャーをプログラミング後、パターン機能も使用可能…回転/平行移動したフィーチャーを多様な組み合わせで配置・パターン化でき、さらなる柔軟性を提供します。

長年にわたりCAD/CAMソフトが普及するにつれ、3D Mold の人気は下火になりました。しかし、ハーコWinMax制御の登場により、高度な3D形状プログラミング機能が強化され、このタイプのシンプルな会話型プログラミングの用途が再び脚光を浴びています。3D Moldは現在も利用可能ですが、さらに強力な Swept Surface ソフトウェアオプションとパッケージ化されています。これにより、オペレーターは単一の2D形状を「掃引輪郭（スイーピングコンツアー）」として、もう一つの2D形状を「沿い輪郭（アロングコンツアー）」として記述できます。この機能を説明する一般的なアナロジーは、ルータービット（掃引輪郭）を使って、奇妙な形状の素材（沿い輪郭）のエッジに装飾的な形状を加える、というものです。

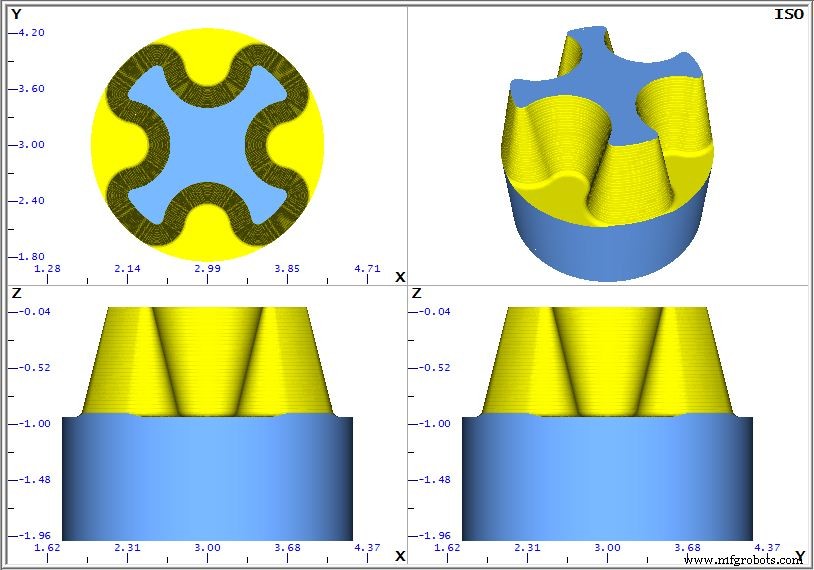

下図では、掃引輪郭は壁面にテーパーを作る単一の角度線、沿い輪郭は「星形」フィーチャーです。

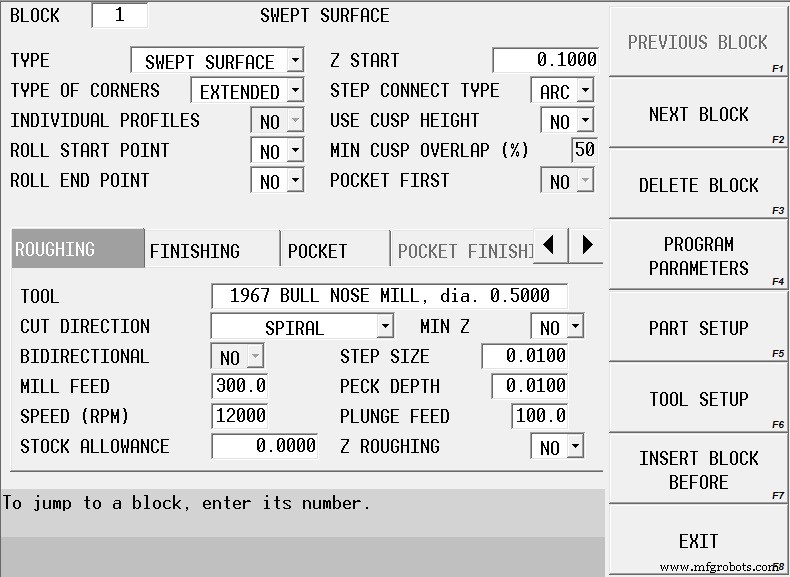

プログラムされた輪郭方向に沿ってフィーチャーを切削する設定のほか、輪郭に対して法線方向（垂直）に加工する設定も可能です。さらに、「スパイラル」ツールパスで3Dフィーチャーを加工する設定もあります。これは天面から開始し、各パスで指定量ずつランプダウンしながら連続的な螺旋運動で最終深度まで到達する、非常に効率的なツールパスを生成します。これは最先端CAD/CAMパッケージで生成されるカッターパスに極めて近いものです。

最強の会話型機能（Swept Surface 等）でも、CAD/CAMシステムの完全な代替にはならず、高度なツールパス生成とフルコントロールセットが必要なフィーチャーは常に存在することを承知しています。しかし、ハーコは多くのジョブショップが遭遇する3D工作の大部分が、このタイプの先進ソフトウェア技術で現場プログラミング可能だと確信しています。現場でこれらのフィーチャーをプログラミングできることは、単に効率的であるだけでなく、CAMプログラマーをより高度な幾何形状に専念させることができると考えています。

ハーコでは、部品製造において「柔軟性」こそが最も重要だと考えています。顧客が最終的にどうパーツを加工するかは無関係。私たちの仕事は、彼らにとって最善の決定を下せる必要なツールを提供し、提供するツールが可能な限り有用で強力であることを保証すること。それが私たちの呼ぶ「Mind Over Metal（金属への思いを超えて）」です。
