金属加工精度を極める：精密部品に不可欠な知見

プロトタイプおよび最終用途部品において、精度は金属加工において極めて重要な側面です。精度とは、設計した通りの見たてと手触りを持ち、機能に影響を与える誤差のない部品が得られることを意味します。

コンピュータ数値制御すなわちCNC工作機械の普及により、減材製造プロセスである金属加工の精度はかつてないレベルに達し、航空宇宙など公差クリティカルな産業にも適しています。加工者はコンピュータを用いて切削工具の軌道をマイクロメートル単位でプログラムでき、人為的誤差による不正確さをほぼ排除できます。CNCマシンが正しくセットアップされていれば、高精度な金属部品切削が可能です。

しかし、金属加工精度に寄与する基本要因は多数存在します。工作機械の品質、材料選定、さらには工作機械工場の室温まで影響し、顧客によって求められる精度レベルも大きく異なります。

この記事では、精密金属加工のあらゆる側面について、精度、再現性、公差といった概念を解説しながら議論します。

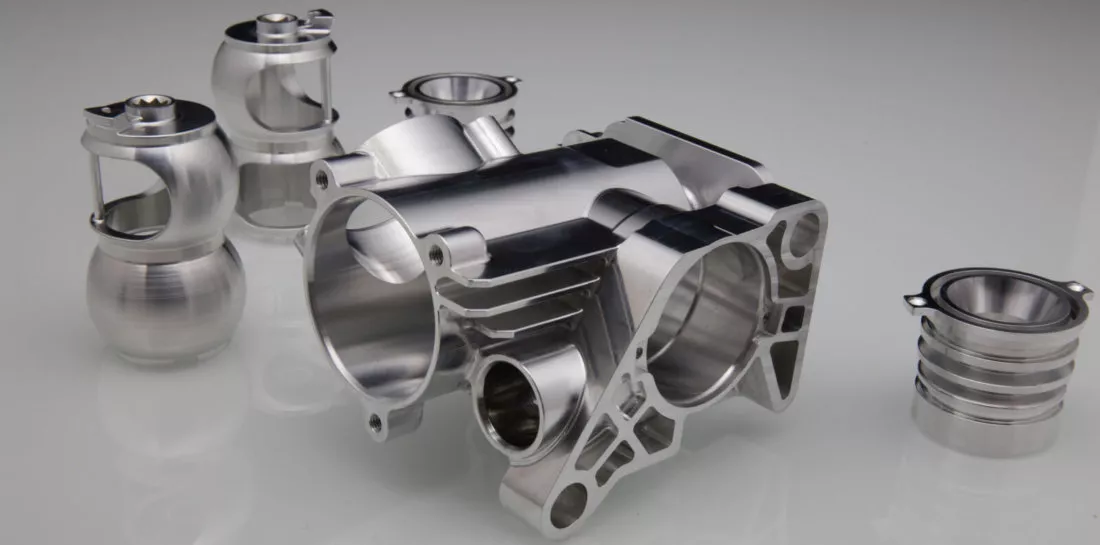

精密金属加工部品

加工精度とは何か？

精度と再現性は同義に見えますが、加工オペレーションの文脈では異なる意味を持ちます。それぞれの用語の意味を正しく理解することが重要です。

金属加工プロセスの文脈において、精度とは、工作機械が設計で指定された寸法とどれだけ一致できるかの程度です。

旋盤やフライス盤が設計で指定された正確な位置を切削できれば、高い精度を持つと言えます。

時々目標を外しても、平均的に正しい位置を切削できていれば、依然として高い精度を持ち、ワークから所望の形状を正確に形成できると判断できます。

しかし、優れたCNCマシンは平均的に目標を捉えるだけでなく…

加工再現性または加工精密度とは？

加工精密度（再現性）とは、複数回の試行後の測定値の類似性、または複数個の部品コピー間の類似性を指します。

つまり、100個の部品コピー全てで全く同じ位置を切削できれば、高い精密度を持ちます。

これは精度とは異なります。精密度は、その「位置」が設計で指定された位置と一致するかには関心がないからです。意図した位置から常に3mm左に切削するマシンでも、非常に高い精密度を持つと言えます。

したがって、精度と精密度の両方を備えることが明らかに重要です。

精度とは設計指定座標を捉えること、精密度とはそれを複数個体で一貫して捉え続けることです。

加工公差とは？

加工における公差とは、切削間での目標値からの許容偏差を指します。したがって精密度に関連しますが、工作機械自体の属性ではなく、顧客が指定する値です。

顧客がある部品特徴の個体間一貫性を強く要求する場合、その特徴に厳しい公差を指定し、偏差を最小限に抑えます。実践的には、工作機械をより低速かつ慎重に運転する必要があります。

緩い公差が指定される場合（非機能的特徴など）、加工をより高速に行えます。

公差は顧客が定義しますが、工作機械は標準公差と最小可能公差を仕様として示すことが多々あります。

CNC工作機械の精度に寄与する要因

CNC工作機械の精度はいくつかの要因に依存し、其中には工作機械メーカーが決定するものと、加工者が制御できるものがあります。

精密金属加工を実現するには、以下の要因を考慮する必要があります：

工作機械品質：フライス盤、旋盤、または代替ソリューション（放電加工、プラズマ切断、レーザー切断、ウォータージェット等）にかかわらず、高品質コンポーネントで堅牢に構築されたマシンは、低品質マシンより典型的に高精度な部品を生産します。

工作機械状態：あらゆるタイプのマシンは多数のコンポーネントを含むため、適切なメンテナンスが精度維持に不可欠です。

工具状態：摩耗した鈍い切削工具（フランカー摩耗、クレーター摩耗等の兆候）はCNCマシンの精度を低下させるため、良好な状態の維持が必須です。鈍い工具は切削温度も上昇させ、これも精度低下要因です。摩耗時は工具交換が必要ですが、グラインダーで再研磨して寿命を延ばせます。一部の原材料、特に複合材は工具摩耗を加速させます。

ワーク保持：適切なクランプと治具は、ワークの振動と移動を抑制するため、精密加工に不可欠です。

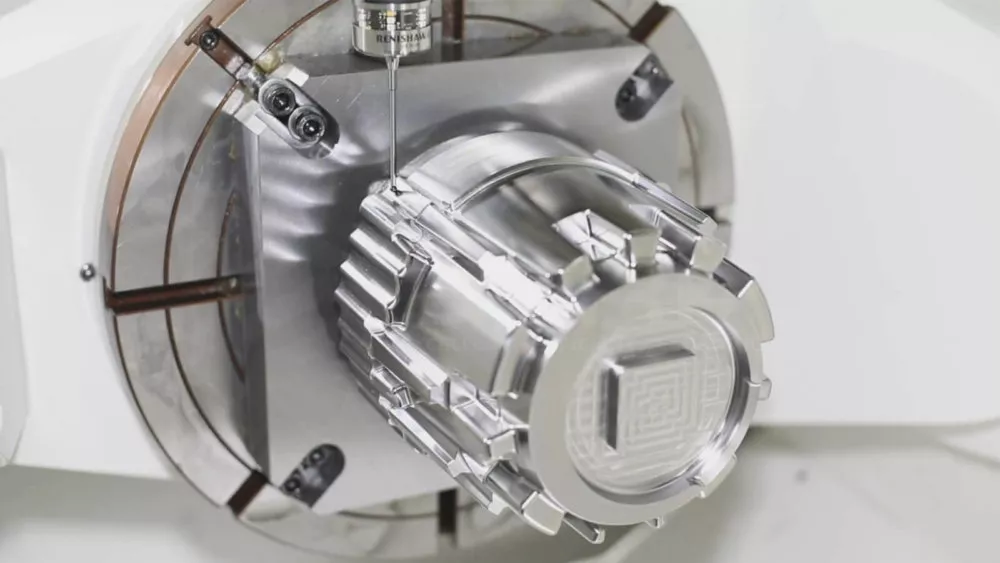

オンマシン検査：

オンマシンプローブなどのフィードバックツールは、加工中にマシンが精度よく切削できているかを加工者に伝えます。これらツールはリアルタイムで偏差を補正するためにも使用でき、精度向上に寄与します。詳細はオンマシン検査を参照してください。

加工部品のオンマシン・インプロセス検査

温度と湿度：作業環境は加工精度に影響します。マシンは暖かい条件下でも部品切削可能ですが、偏差を避けるため熱的安定性を維持することが必須です。

キャリブレーション：工作機械は定期的なキャリブレーションにより精度を維持すべきです。

精密金属加工に最適な金属は？

精密金属加工は、CNC加工に適した材料で最も達成しやすくなります。

最も難削な金属や合金であっても理論的には精密加工可能ですが、一部の難削材は加工精度に悪影響を及ぼす可能性があります。

金属の被削性とは、切削工具がいかに容易に切削できるかを指します。高被削性金属は低出力で高速切削可能で、切削工具への著しい摩耗なしに高品質な表面仕上げが得られます。

高被削性金属の例：

• アルミニウム 6061
• アルミニウム 7075
• アルミニウム 2024
• ステンレス鋼 303
• ステンレス鋼 304
• 真鍮 C35300

理論的には優れたCNCマシンでも難削金属を切削可能ですが、より多くの時間と電力を要します。

しかし、これら難削金属は間接的に精度に悪影響を及ぼす可能性があります。

非被削性金属は工具摩耗を劇的に増大させ、鈍った工具はマシンの精度と精密度の両方を低下させます。

また、多くの顧客は速度と精度のバランスを求めます。金属が難削なために精密加工が極端に低い切削速度を要求する場合、プロジェクトの採算が合わない可能性があります。

いつ精密金属加工が必要か？

精密金属加工は、顧客満足の保証から部品機能の確保まで、多くの理由で重要です。

高精度が求められるプロジェクトには：

• 投資家プレゼンテーション用金属プロトタイプ：目に見える不正確さがハイレベルな専門家に悪印象を与える可能性がある。
• 他部品と相互作用する機械部品：適切な公差指定で機能性を制御可能だが、部品間の互換性確保には良好な精度が依然必要。
• 希少または高価な金属製部品：過剰なスクラップがプロジェクトの経済的実現性を損なう。（スクラップ最小化は常に有益。）
• 潜在的長期パートナー向けジョブ：新規顧客との取引初期から精密加工部品を提供することで、長期パートナーシップの可能性が高まる。場合によっては精度保証が受注条件となることも。
