CNC加工解説：コンピュータが精密部品を形作る仕組み

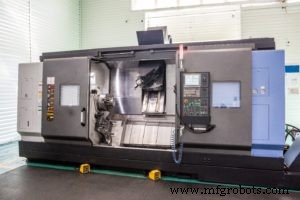

メーカーや工作所は、コンピュータ数値制御（CNC）機械を用いて多様な工作機械を制御することがよくあります。CNC加工の概念は1940〜50年代に登場しました。当時はパンチテープ技術などのアナログデータ保存が用いられていました。今日、CNC生産は高度なCAM（コンピュータ支援製造）またはCAD（コンピュータ支援設計）ソフトウェアに依存し、部品や製品プロトタイプを製造する機械に設計指示を送ります。

減法製造プロセスであるCNC加工により、より高度な複雑さが可能になりました。高精度・高精度を要する少量・中量・大量生産が現実的になっています。

メーカーが使用するCNC機械は、フライス加工、研削、穴あけ、その他さまざまな操作が可能です。一部のシステムは仕上げ加工も行えます。CNC機械作業で使用される電気機械デバイスは、洗練度や操作できるツールの面からは多様です。3〜5軸で機能し、各軸は工具が動ける特定の次元です。

• 横方向移動（上下、左右）はX軸とY軸で実現
• 縦方向移動は通常Z軸で制御
• 回転と追加動作は追加軸で実現

軸数が多いほど、切削と精度の自由度が高まります。

CNC加工材料

ほとんどのCNC機械は非常に汎用性が高いです。金属フライス加工によく使用され、生産機械は鋼、アルミニウム、銅、真鍮、チタンを切削可能です。その他の加工可能材料には、ポリプロピレンなど各種プラスチック、さまざまな形態の木材、繊維ガラス、フォームがあります。

CNC加工と他のコンピュータシステムの違い

CNC機械を制御するコンピュータは、一般的な家庭用や業務用コンピュータとは異なります。コードは経験豊富なプログラマーが書き、高度な計算能力を必要とします。このコードは時間とともに改訂可能で、既存プログラムを修正・更新できます。つまりCNC機械プログラミングは常に進化する自動化プロセスです。しかし、人間のオペレーター介入なしで速度、位置、繰り返し、予測可能性を制御するソフトウェアとして、実質的にすべての製造分野で使用されています。

CNC生産の仕組み

プロセスは一般的に未加工のストック材料から始まります。例えばプラスチックブロックを機械に配置し、材料除去プロセスを開始します。ソフトウェアプログラムからのデジタル指示が機械に送られます（3Dプリンティングと同様）。これらのデジタル指示、いわゆるGコードから、部品をどう切削するかの指示に変換されます。

かつて高度に技術的で労働集約的だったプロセスが、今やより高速・高精度になりました。プロトタイプ部品を

高い生産性で製造できます。加工プロセスを通じて複数のツールが使用される場合があります。例えば、機械はドリルビットサイズの在庫から引き出せます。X軸またはY軸の横方向移動、Z軸の縦方向移動、さらには回転運動も可能です。

多軸機械では、部品を自動的に反転・位置決めでき、人間の介入は不要です。手動で部品を動かすためにプロセスを停止する必要がありません。部品が自動的に位置決めされると、追加の切削が行われ、以下同様に進みます。

CNC機械は高精度です。測定は1/1000インチ単位で計算され、精密加工プロセスでは公差±0.001インチ程度まで可能です。研磨用途では±0.00005インチまで厳しくなることもあります。参考までに、人間の髪の毛の厚さは約0.00069インチです。¹ このプロセスがいかに複雑で繰り返し可能かを考えると、非常に高精度と言えます。

CNC生産の典型的な段階は以下の通りです：

• CADモデルの設計：設計者は2Dベクトルまたは3Dソリッド部品のCAD設計を作成し、適用可能なすべての寸法、幾何学、その他の技術仕様を組み込みます。部品特性は機械の能力によって制限されます。ほとんどのCNCツーリングは曲線コーナーのみ作成可能で部品形状が制限される一方、各機械の最小部品厚、最大部品サイズ、複雑な内部形状の製造能力も考慮する必要があります。
• ファイル変換：CADファイルをCAMソフトウェアで実行すると、部品形状が抽出されます。デジタルプログラミングコードが生成され、機械とツーリングを制御するために使用されます。幾何学コード（Gコード）は機械にいつ、どこで、どう動くかを指示し、雑多機能コード（Mコード）は機械カバーの着脱など補助機能を制御します。
• 機械セットアップ：CNC機械プログラミング後、システムを準備します。作業者はワークピースを機械内、またはスピンドルやバイスに配置するなど初期手順を実行します。工具を作動させる前にワーク保持具を固定する必要があります。場合によっては、ドリルビットやエンドミルを適切なコンポーネントに取り付けてから機械でプログラムを実行する必要があります。
• 実行：オペレーターがプログラムを開始し、機械にプロセス開始を指示します。その後、CNCプログラムからコマンドが発行され、機械内のコンピュータに工具の操作・操縦を指示します。プログラムが残りを処理し、カスタム設計の部品や製品が完成するまで各操作を実行します。

CNC機械の種類とプロセス

現代のCNCシステムは従来型と新規加工技術を組み合わせ、幅広い用途で高い汎用性を発揮します。従来型の代表的な機器には以下があります：

• フライス盤：回転切削工具を備えた柔軟なシステムで、Gコードやメーカー独自の専用言語でプログラミング可能。最も基本的なユニットは3軸ですが、新しいものは最大3軸追加可能です。
• ドリル：特定の操作に合わせてサイズ調整されたビットを回転させ、固定された材料に接触して切削します。ドリルは切削と操作生産性の向上に非常に効率的です。
• 旋盤：材料ブロックをドリルビットに対して回転させることで動作します（逆ではありません）。複雑な設計の製造が可能で、通常X軸とZ軸で動作し、材料を横方向に動かして漸進的に切削します。

今日使用されているより新しい技術には、放電加工（EDM）があります。電気火花を用いてワークピースの一部を除去し、デジタル設計に従って形作ります。電極間の距離を縮めることで電気放電がトリガーされ、電界が強化されます。一般的な2形式には、ワイヤーを用いて部品を焼却（侵食）するワイヤーEDMと、ワークピースと電極を誘電体液に浸すシンカーEDMがあります。

プラズマ切断は、トーチを用いて金属を切断します。圧縮空気ガスと電気アークを組み合わせてプラズマを生成します。しかし、水というより身近な媒質もCNC加工で使用可能です。ウォータージェットカッターは高圧・集中した水流で金属、御影石、その他の硬い材料を切断します。場合によっては砂やその他の強力な研磨材を混ぜて効果を高めます。ウォータージェット切断は、耐熱性の低い材料によく用いられます。

Laszeray TechnologyによるCNC生産加工

Laszeray Technology, LLCは幅広い設計・製造能力を備え、規模や複雑さに関わらずあらゆる生産要件に対応できます。4軸・5軸フライスセンター、旋盤、大容量ワイヤーEDMシステムを採用。効率と精度を確保しながら、低コスト加工へのアクセスを提供します。

CNC加工サービス、製品開発、ラピッドプロトタイピング、その他製造ステップについての詳細は、CNC生産チームへお問い合わせいただくか、オンラインでリクエストを送信、または440-582-8430までお電話ください。
