Fanuc G76 精密ボーリング サイクルをマスターして精密 CNC フライス加工を実現
Fanuc G76 精密ボーリング サイクル
Fanuc G76 精密ボーリング サイクルは穴を精密にボーリングします。穴底に到達すると主軸が停止し、工具がワーク加工面から離れて退避します。
Fanuc G76 精密ボーリング サイクルはボーリングヘッド/フェイシングヘッドでの拡大ボーリングに使用され、Fanuc G76 精密ドリル サイクルとも呼ばれます。
プログラミング
G76 X Y Z R Q P F K
パラメータ
| パラメータ | 説明 |
|---|---|
| X Y | 穴位置データ |
| Z | 穴深さ絶対位置 |
| R | R 平面位置 |
| Q | 穴底でのシフト量 |
| P | 穴底でのドウェル時間 |
| F | 切削送り |
| K | 繰り返し回数 (必要な場合) |

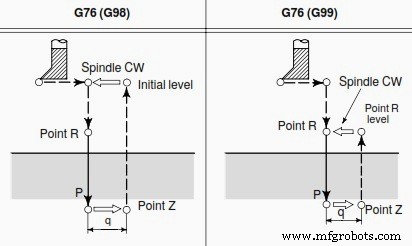

動作
穴底に到達すると、主軸が固定回転位置で停止し、工具が工具先端と反対方向に移動して退避します。これにより加工面が損傷せず、精密で効率的なボーリングが可能になります。
Q には必ず正の値を指定してください。負の値を指定した場合、符号は無視されます。シフト方向はパラメータ 5101 のビット 4 と 5 で設定します。
Bit 5 Bit 4 = シフト方向 00 = X+ 01 = X- 10 = Y+ 11 = Y-
プログラム例
M3 S500 G90 G99 G76 X300. Y–250. Z–150. R–120. Q5. P1000 F120. Y–550. Y–750. X1000. Y–550. G98 Y–750. G80 G28 G91 X0 Y0 Z0 M5
