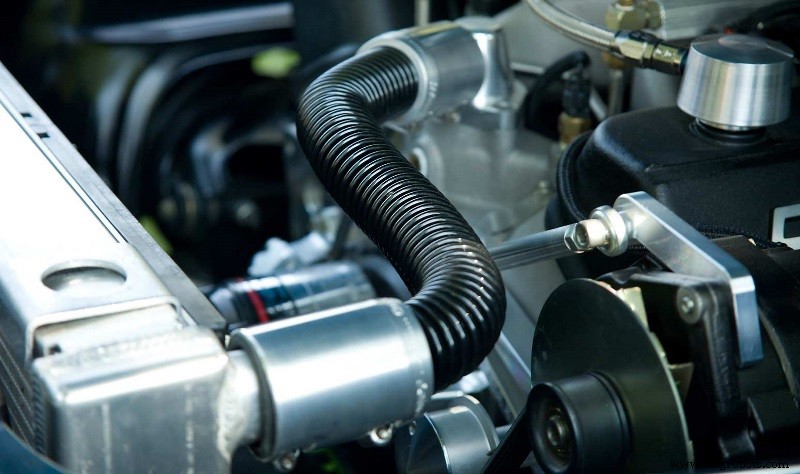

自動車ラジエーターの仕組み：冷却システムの内側

すべての車両は、エンジンのオーバーヒートを防ぐために高度な冷却システムを備えています。エンジンは負荷時に最大200℃もの熱を発生させるため、温度管理は極めて重要です。

主要コンポーネントには、ウォーターポンプ、サーモスタット、ホース、ファン、そしてラジエーター——エンジンの熱を放出する熱交換器——が含まれます。

ラジエーターの機能と、車両の信頼性に不可欠な理由について解説します。

ラジエーターとは？

ラジエーターの役割は、エンジン冷却水から余分な熱を取り除き、重要なコンポーネントの損傷を防ぐことです。

サーモスタットが冷却水温度の上昇を検知すると、バルブを開いて熱い冷却水をラジエーターへ流入させます。

ラジエーター内部では、冷却水が細かな金属フィンで構成されるコアを通過し、できるだけ多くの空気と接触させます。電動またはエンジン駆動のファンがフィンに風を送り、熱を大気へ放出させます。

冷却された冷却水は再びエンジンへ戻り、サイクルを完了します。

要するに、自動車用ラジエーターはエンジン冷却水を冷やす熱交換ユニットであり、それがエンジン自体を守っているのです。

ラジエーターの位置

ラジエーターはボンネット内、エンジンブロックの前方に配置されています。その隣にはクーラントリザーバー（リザーブタンク）があり、オーバーフロースペースと冷却水量の確認窓を兼ねています。

ラジエーターの外観

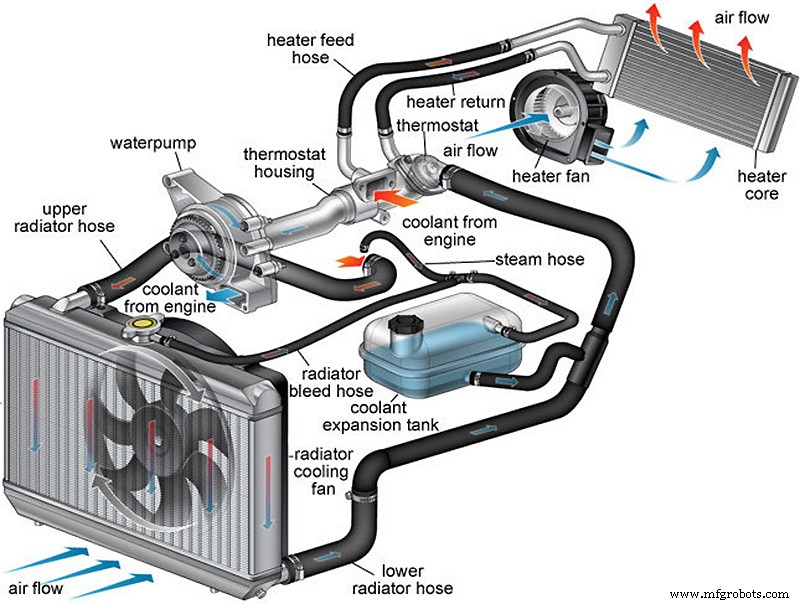

以下は一般的な自動車冷却システムの図解で、ラジエーターをハイライトしています：

画像提供：mechanicalbooster.com

ラジエーターの構成部品

ラジエーターは熱放散に特定の役割を果たすいくつかの主要部品で構成されています：

• コア： 最大の部分で、細かな冷却フィンが無数に並んだ金属ブロックです。高温の冷却水がフィンに熱を放出し、それが通過する空気へ素早く伝わります。

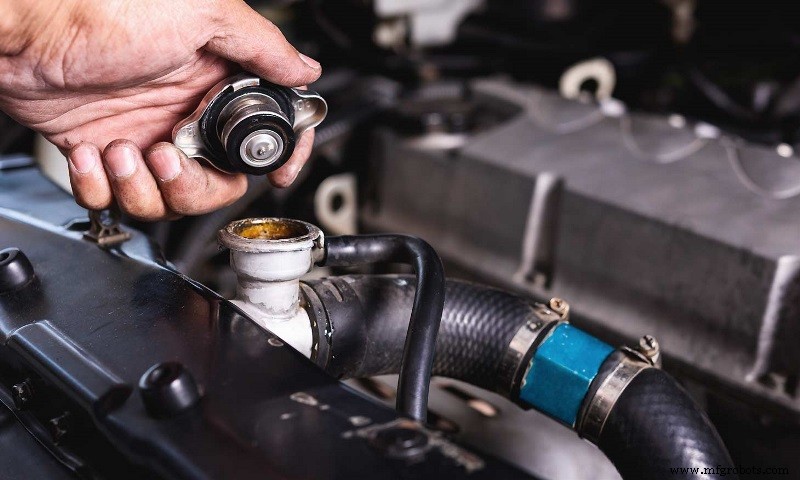

• プレッシャーキャップ（ラジエーターキャップ）： システム内圧を維持し、冷却水の沸点を上げるとともに回路を密封します。
• インレット＆アウトレットポート： 熱い冷却水はインレットから入り、コアを横切り、アウトレットからエンジンへ戻ります。

• ラジエーターホース： エンジン、ラジエーター、リザーバー間で冷却水を運ぶフレキシブルな導管です。

その他の主要冷却システム部品

ラジエーターと並んで、ウォーターポンプとサーモスタットが冷却水の流れを司ります。

サーモスタットは温度調整役です：エンジンが熱くなると開いて冷却水を流し、適正温度に達したら閉じます。

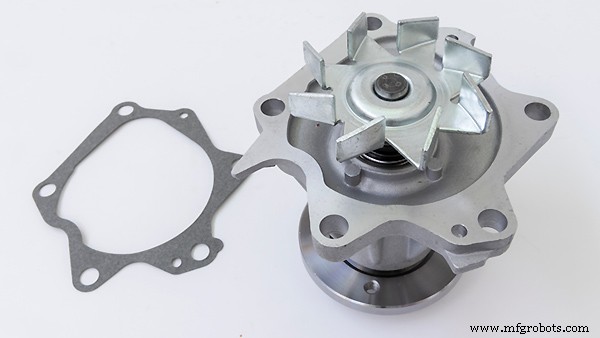

ウォーターポンプはエンジンのサーペンタインベルトで駆動され、冷却水をシステム全体に強制循環させます。そのインペラ羽根が効率よく流体を動かし、ガスケットとシールが循環路を密封します。

冷却水は単なる熱媒体ではなく、部品の潤滑、防錆、凍結防止の役割も担っています。

冷却水の成分とメリットについて詳しくはこちらをご覧ください。

ラジエーター故障の兆候

経年劣化や環境要因により、ラジエーターの性能は徐々に低下します。以下の警告サインを見逃さないでください：

• 冷却水漏れ： 亀裂や継ぎ目からの漏れで、車両下に濡れ跡や水たまりができます。冷却水量の低下が最初の兆候であることが多いです。
• 冷却水の変色・スラッジ化： 正常な冷却水は薄く緑または黄色です。錆や異物が混入すると茶色やオレンジに濁り、ドロドロのスラッジ状になって冷却効率を落とします。
• 慢性的なオーバーヒート： 水温計が繰り返し200℃付近まで上昇する場合、ラジエーターまたは冷却システム全体に問題があります。

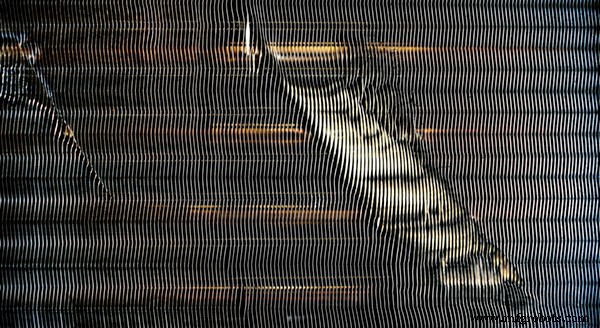

• フィンの曲がり・損傷： 飛び石や不適切な洗浄でフィンが変形すると、空気の流れが阻害され熱がこもります。
