垂直多関節ロボット：業界最多用途の産業用ロボット完全ガイド

垂直多関節ロボット（アーティキュレーテッドロボット）は、現在最も広く使われている産業用ロボットです。なぜ選ばれるのか、何ができるのか、いつ使うべきかを徹底解説。

垂直多関節ロボットは回転関節を持ち、最大10軸以上を持つこともあります。これにより高い自由度と汎用性を実現し、その精度と動きは人間の腕に極めて近いものです。垂直多関節ロボットは製造業にとって不可欠な存在となっています。以下のセクションで詳細を理解しましょう。

• 垂直多関節ロボットの標準アプリケーション
• 垂直多関節ロボットが活躍する業界
• 垂直多関節ロボットを採用すべきケース
• 垂直多関節ロボットのコスト

垂直多関節ロボットの標準アプリケーション

垂直多関節ロボットは他ロボットタイプと比べて広い能力レンジを持ち、ほとんどのアプリケーションで有力な選択肢となります。産業現場での典型的な用途は以下の通りです。

• マテリアルハンドリング
• 溶接
• 組み立て
• マシンテンディング

マテリアルハンドリング

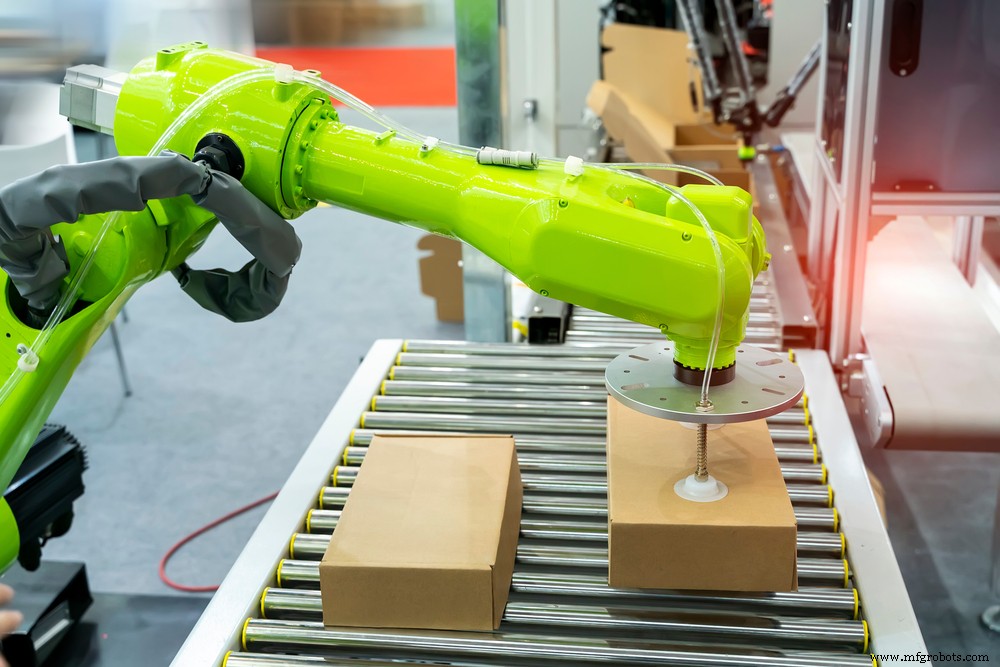

マテリアルハンドリングは垂直多関節ロボットの一般的な産業アプリケーションです。パレタイジング、ピックアンドプレース、ビンピッキングなどが含まれます。高ペイロードと長リーチにスケールアップできるため、これらの用途に強みを発揮します。他ロボットタイプではすぐに手に負えなくなるタスクでも対応可能です。例えばデルタロボットは高速ピックアンドプレースが得意ですが、重量のある鋼塊を扱うとなれば話は別です。ハイエンドの垂直多関節ロボットは1,000kg以上のペイロードに対応可能ですが、大型デルタロボットでも10〜20kg程度が限界です。

溶接

溶接は産業用ロボットの初期アプリケーションの一つでした。垂直多関節ロボットがここで優れる主な理由はデクスタリティ（器用さ）です。溶接用途では特定角度での精密な動作が求められ、SCARAやデルタでは実現不可能な角度もあります。不適切なロボットを溶接に採用すれば、溶接品質が著しく制限されます。

組み立て

垂直多関節ロボットは組み立て用途でも優れています。関節構造により他ロボットでは不可能な動きが可能で、ペイロード能力も他タイプでは持ち上げられないワークを動かせます。微小組み立てにも対応できる精度を持ち、自動組み立てタスクの大半は垂直多関節ロボットで行われています。

マシンテンディング

マシンテンディングも垂直多関節ロボットの定番タスクです。工作機械へのワーク投入・取り出しを自動化します。ここでも、優れたリーチとデクスタリティが強みになります。最新のマシンテンディングロボットは、ワークのロード、扉の開閉、HMIでのプログラム選択・実行まで一貫してこなせます。

垂直多関節ロボット市場は、2021〜2026年にCAGR 12%以上で成長すると予測されており、自動化推進、カスタマイズ需要、労働安全意識の高まりが、産業分野全体での採用を後押ししています。

垂直多関節ロボットが活躍する業界

垂直多関節ロボットは最も一般的なロボットアプリケーションの幅広い範囲をカバーします。汎用性が高いため、ほぼすべての業界で採用されています。代表例には以下があります。

• 自動車
• 金属
• 電子機器
• 食品・飲料
• 医薬品

自動車

自動車業界は産業用ロボットをいち早く取り入れた業界の一つです。あらゆる規模の自動車メーカーで今も人気です。自動車部品は大型・重量級になりがちで、高ペイロードと長リーチが常に求められます。これらの要件を満たせるのは垂直多関節ロボットだけであり、生産量拡大と安全な職場環境の両立を可能にしています。

電子機器

この業界のアプリケーションでは精度とデクスタリティが共通の要求です。微小部品は精密な動きで正確に配置する必要があります。自動はんだ付けには溶接と同様の器用な動きが求められ、他ロボットタイプでは実現できない角度での動作が必要です。ミクロンレベルの精度を要する用途もあります。ほとんどの垂直多関節アームは機械構造上、このレベルには達しません。

医薬品

医薬品業界では、精度、清浄度、トレーサビリティの高い基準が求められます。垂直多関節ロボットは、ほとんどの医薬品用途に必要な精度を備えています。シールドジョイントや保護スリーブの装着が可能で、クリーンルーム仕様としての要件を満たせます。一般的な用途にはピックアンドプレース、ディスペンシング、スキャニングがあります。

垂直多関節ロボットを採用すべきか？判断のフレームワーク

垂直多関節ロボットの概要と一般的な用途を理解したところで、導入判断のフレームワークを整理します。他機械と同様、垂直多関節ロボットにも強みと限界があり、これらを理解して導入判断に役立ててください。ビジネスケースとアプリケーションフィットが検討の鍵となります。

ビジネスケース

垂直多関節ロボットは収益に大きなプラスインパクトをもたらし得ます。自動化検討のきっかけとなる典型的なケースには以下があります。

• スループット向上要求
• 人間オペレーターへの安全リスク
• コスト削減必要性

人間の動作速度には限界があり、疲労前に維持できる時間も限られます。自動化設備は人間を超える速度で、稼働中はその速度を維持し続けます。垂直多関節ロボットが市場最速ではないものの、多くの用途で人間オペレーターを上回るスピードを出せます。

オペレーターの安全確保が、危険タスクから人間を撤退させる動機になることがよくあります。持ち上げ、切断、マシンテンディングでの負傷が頻発すれば、自動化で従業員を守り、労災コストとダウンタイムコストを削減できます。ただしロボット自体が本質的に危険であることは忘れてはなりません。リスク軽減なしに垂直多関節ロボットを導入すれば、かえってオペレーターへの危険を増やすことになります。適切な安全装置（ライトカーテン、セーフティケージ、スキャナー等）の設置が必須です。

コスト削減は、今日の競争的製造環境での自動化の最も一般的な動機です。自動化ラインはスケールメリットで手作業より効率的になり、製品単価を下げられます。また、生産エラーが減るため、より一貫した品質で生産できます。後述の通り垂直多関節ロボットは高コストです。コスト削減効果が、ロボットプロジェクト総コストを考慮してもネットでプラスになるか、慎重に見極める必要があります。

貴社のビジネス課題が、何をどれだけ自動化すべきかを決めるべきです。どのプロジェクトが垂直多関節ロボット自動化で最大の恩恵を受けられるか理解することが不可欠です。潜在プロジェクト発見ツールで、貴社に最適な自動化プロジェクトを特定できます。

アプリケーションフィット

ロボット自動化には多くの選択肢がありますが、アプリケーションフィットこそがプロジェクト成功の最重要要素です。アプリケーション固有の要件を理解することが必須です。垂直多関節アームはほとんどのアプリケーションをこなせますが、必ずしも最適解ではありません。

必要速度がこのロボットの能力を超える場合、デルタロボットがベターな選択肢になります。例えば高速ピックアンドプレース用途なら、高速ロボットとの組み合わせが理想的です。6軸とデルタの両方がタスクをこなせると判断した場合、6軸は通常数百度/秒ですが、標準的なデルタは1,000度/秒を軽く超えます。両方できるからといって6軸を選べば、貴重な生産性を取りこぼすことになります。

極めて高い精度が求められる場合、垂直多関節アームは直交ロボットに劣ります。直交ロボットはミクロンレベル精度が可能ですが、他タイプは0.1〜0.01mmレベルが限界です。不適切なロボット選定は、潜在リターンを制限し、最悪はプロジェクト失敗を招きます。

垂直多関節アームが真価を発揮するのは、高い柔軟性を要するアプリケーションです。溶接が好例で、複雑な角度で精密に動き、必要な溶接をこなせます。直交、SCARA、デルタのような剛性の高いロボットタイプは、柔軟な動きが必要な環境では苦戦します。

迷ったら、特定プロジェクト・課題に最適なロボットソリューション選定をアドバイスできる専門家に相談することをお勧めします。

垂直多関節ロボットのコスト

垂直多関節ロボットは、ロボットスペクトラムの高価格帯に位置します。ロボット本体が高価なだけでなく、複数の要因が絡み、プロジェクト総額が10万米ドルを超えることは珍しくありません。主なコスト要因は以下です。

• 統合コスト（設置・プログラミング・立ち上げ）
• トレーニング
• エンドエフェクター
• 安全装置
• メンテナンス

これらをROI計算に織り込むことが極めて重要です。ロボットアームの初期費用だけでなく、変動費・用途依存のコストが多数存在します。例えば高難度プロジェクトは統合コストが高くなり、危険度の高い用途は安全ハードウェアコストが増大します。

ロボットプロジェクトは高額です。これらすべてを考慮してROIを算出し、自動化によるメリット（スループット増、品質安定、効率化、コスト削減）と天秤にかけることで、意思決定の質を高められます。労災リスク低減やQOL向上といった定性的要因を加味する判断もあり得ます。

高コストにもかかわらず、メーカーは数十年にわたり垂直多関節ロボットで収益改善を実現してきました。サプライヤーディレクトリで近くのサプライヤーを検索し、自動化ジャーニーを始めましょう。
