3D FDMプリントにおける「ノット」と「オーバーラップ」：知っておくべきこと

3D FDMプリントで**「スプールにノット（結び目）がある」**という用語が使われるとき、**それは完全に間違い**であり、その理由を説明する。

**フィラメントを解放せずに手動で結び目を作ることは完全に不可能**だ。どのユーザーでもテスト可能：糸とボビンを取り、手動で巻く。プロセス中に結び目を作ろうとするが、フィラメントを解放せずにそれは不可能だ。今、ユーザーはフィラメント巻き取り工程（工場で）中に類似のことが起こるのはあり得ないと考えなければならない。巻き取り機をエクストルーダーの下に通す必要があるからだ。

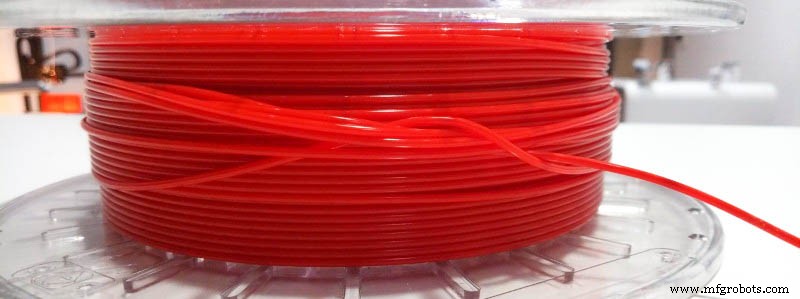

以上のことから、フィラメント製造プロセスでノットが生成され得ないことが実証されたため、**起こり得るのはオーバーラップ（重なり）だ**。巻き取りプロセスは複雑で、**巻き取りテンションとフィラメントの正しい横位置決め**が関与する。巻き取り中にフィラメントのターンが正しく位置決めされない場合、スプールの最後のターンでこれらの糸の一つがスプールの底部に向かって滑り、利用可能な隙間を占め、適用されるべき位置より1〜2レベル下に配置される可能性が高い。これによりプリント中の巻き戻し時に、そのターンが上部ターンの圧力を受け外側に上がれず、オーバーラップが発生し、エクストルーダーがフィラメントをこれ以上押し出せなくなるためプリントが失敗する。

オーバーラップは、2.85mmより1.75mm径フィラメントでより容易に発生する。大径はレベル間移動を困難にするためだ。ユーザーは、オーバーラップはスプールの**始まりでのみ発生**し、中間や終わりでは決して起こらないことを考慮すべきだ。ただし、問題が最後の層まで引きずられるケースもあり得る。

現在、**主要フィラメントメーカーは常時巻き取りを制御する装置を持つためこの問題を示さない**。ステッピングモーターがフィラメント位置決めを担当し、コイルを回転させるモーターと継続的に通信しており、フィラメントの圧力と位置が正しいことを保証する装置によりオーバーラップを防止している。

オーバーラップは誤ってノットと呼ばれ、**3D FDMプリンターユーザーの行動によって引き起こされる**。プラスチック材料には形状記憶効果があり、常に製造時の形状に戻ろうとする。スプールからフィラメントを解放すると、自分で巻き戻ろうとする。スプールの取り扱い時、フィラメントを3Dプリンターに出し入れする際、フィラメントの端がターンの上や下を通過し、オーバーラップする大きな可能性がある。この問題を防ぐため、フィラメントを3Dプリンターに出し入れする際、ユーザーは**常にフィラメントをテンションした状態に保ち、慎重に巻き取る**必要がある。

3D FDMプリントにおける「ノット」と「オーバーラップ」：知っておくべきこと

Filament2printチームは常に、**工場由来のオーバーラップや幾何学的不完全性から自由な高品質フィラメントの使用**を推奨する。これに加え、前段落の指示に従えば、すべてのFDM方式3Dプリンターユーザーはスプールの**オーバーラップ問題（誤ってノットと呼ばれる）を排除**できる。
