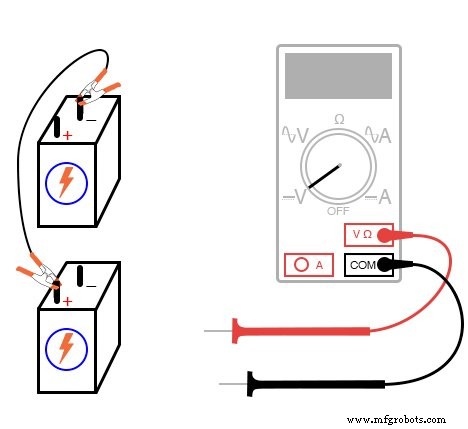

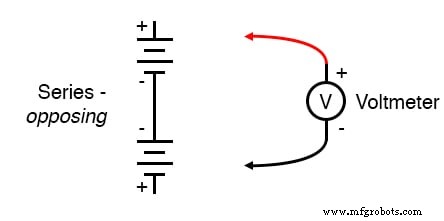

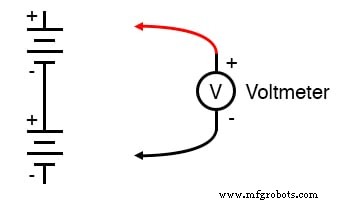

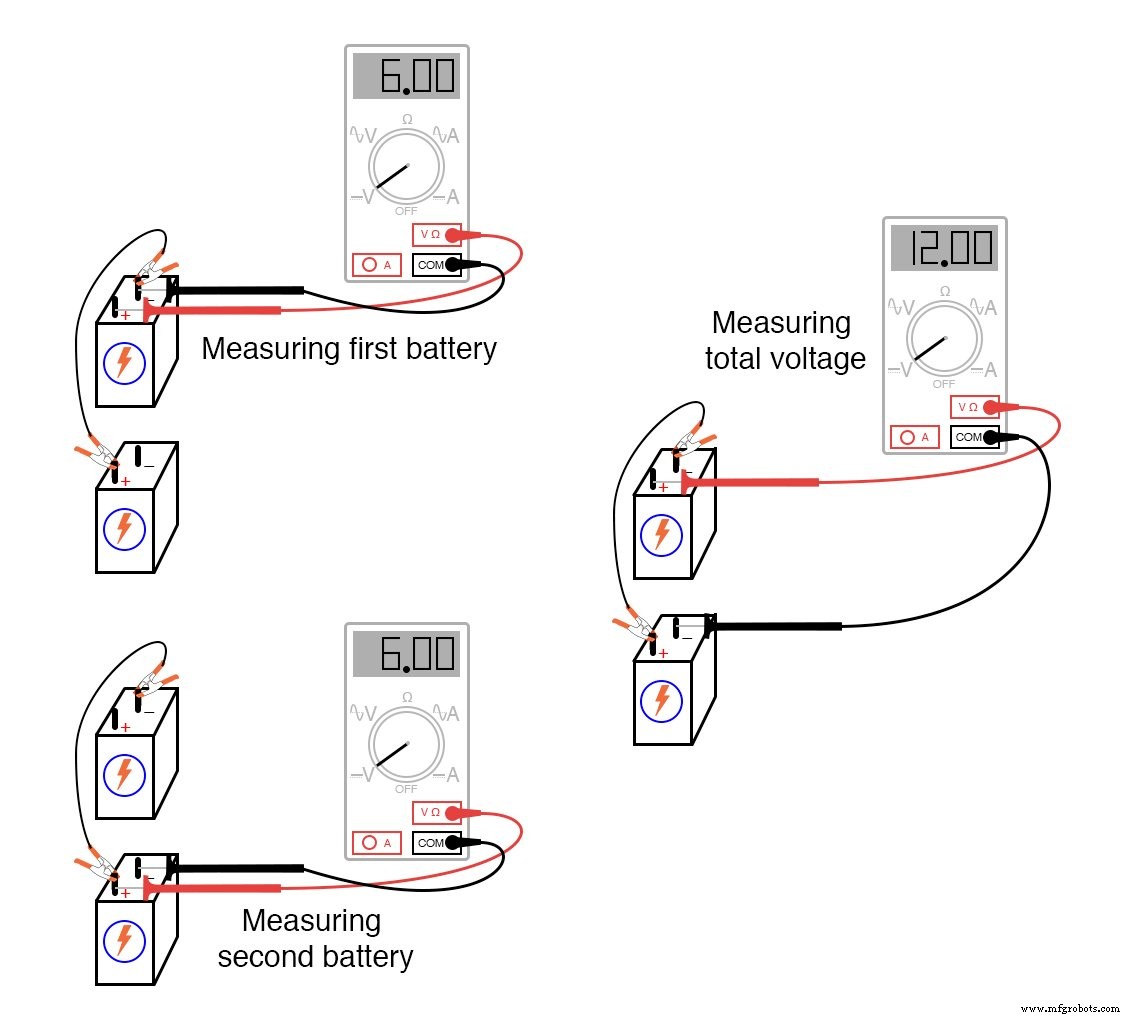

直列電池接続による電圧加算の実験

ASME B16.5 規格 ASME B16.5 標準は、公称管サイズ（NPS）1/2〜24インチ、圧力クラス150〜2500の鋼管フランジとフランジ付き継手を対象とします。圧力・温度限界、寸法公差、部品レイアウト、フランジ開口の指定を規定。業界で広く参照され、「B16.5」（または「B16 5」）はANSI B16.5と同義で用いられます。より大口径（NPS 26〜60）にはASME B16.47が適用され、圧力クラス75、150、300、400、600、900をカバーします。 ASME B16.47 シリーズA vs シリーズB フランジ ASME B16.47 はシリーズAとシリーズB

バッテリーの直列・並列・直並列構成 バッテリー接続の導入 バッテリーの直列・並列・直並列接続の目的は何か、蓄電システム、バッテリーバンク、オフグリッドシステム、太陽光パネル設置においてどの構成が適切か疑問に思う方も多いでしょう。答えはシステム要件によります：直列接続で電圧を上昇、並列接続でアンペアアワー（バッテリーはアンペアではなくAhで定格）つまり電流や電力を増加、直並列でシステム要件に合わせて両方を維持。一次電池（非充電式：単三電池等）と二次電池（充電式：鉛蓄電池、ニッカド、ニッケル水素、リチウムイオン等）の構成方法をステップバイステップで解説します。 このトピックについて混乱する回路

バッテリーの直並列接続：PVパネルへの配線 太陽光パネルとバッテリーは、直列、並列、直並列の組み合わせで接続可能です。本稿では、バッテリーを直並列接続して太陽光パネル、チャージコントローラー、DC/AC負荷につなぐ方法を解説します。 関連記事：太陽光パネルを直並列配線する方法 例：単一/複数の太陽光パネルに、12V/100Ahバッテリー4個を直並列接続する場合。この構成では24V DCシステムとなります。 直並列接続の主目的は、電圧レベルを2倍に（直列効果）し、かつ蓄電容量（Ah）を2倍に（並列効果）することです。直列のみでは電圧のみ上昇（電流同一）、並列のみでは電流のみ増加（電圧同一）

バッテリーの直列接続：PVパネルへの配線 太陽光パネルとバッテリーは、システム電圧、バックアップ容量、負荷定格に応じて直列、並列、直並列で配線可能です。 例：24V/350Wソーラーパネルを使用する場合、2個の12Vバッテリーを直列接続するか、単体の24Vバッテリー（稀）を24Vチャージコントローラー経由で直接接続します。 直列接続の方法 第1バッテリーの負極を第2バッテリーの正極に、第2の負極を第1の正極に接続します（相互接続線は青色で表示）。残りの端子をチャージコントローラーに接続します。 関連記事：バッテリーを並列接続する方法 バッテリー端子はオートUPS/インバータの入力側（
