パラレルバッテリー

部品と材料

高ワットの12ボルトのランプは、RV車（RV）やボート用品店から購入できます。

一般的なサイズは25ワットと50ワットです。このランプは、バッテリーの「重い」負荷として使用されます（重い負荷=かなりの電流を流すもの）

通常の家庭用（120ボルト）ランプソケットは、これらの低電圧「RV」ランプに問題なく機能します。

相互参照

電気回路の教訓 、第1巻、第5章：「直列および並列回路」

電気回路の教訓 、第1巻、第11章：「バッテリーと電力システム」

学習目標

回路図

イラスト

手順

1つの6ボルトバッテリーをランプに接続することから、この実験を開始します。 12ボルトで動作するように設計されたランプは、6ボルトのバッテリーで電力を供給されると薄暗く光るはずです。

電圧計を使用して、次のようにランプの両端の電圧を読み取ります。

電圧計は、バッテリーの通常の電圧よりも低い電圧を記録する必要があります。

電圧計を使用してバッテリー端子の電圧を直接読み取る場合は、そこでも低電圧を測定します。なぜですか？

高出力ランプによって引き出される大電流により、バッテリー内部の抵抗の両端で電圧が低下するため、バッテリー端子の電圧が「低下」または「垂下」します。

並列で電池を接続することで、この問題を解決できる可能性があります各バッテリーがランプに必要な合計電流のほんの一部を供給しなければならないように、互いに接続します。

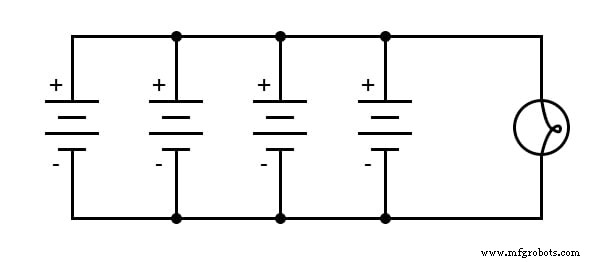

並列接続では、ジャンパー線を介して接続することにより、すべての正（+）バッテリー端子を互いに電気的に共通にし、すべての負（-）端子も互いに共通にします。

並列に接続された新しいバッテリーを追加するたびにランプ電圧に注意して、一度に1つのバッテリーを並列に追加します。

電圧の「たるみ」が改善されると、光の強度にも顕著な違いが生じるはずです。

1つのバッテリーの電流を測定し、それを合計電流（電球電流）と比較してみてください。ここに示されているのは、単一バッテリー電流を測定する最も簡単な方法です。

たった1つのバッテリーの回路を遮断し、その遮断内に電流計を挿入することで、その1つのバッテリーの電流を遮断し、それを測定することができます。

総電流の測定にも同様の手順が含まれます。総電流が通る必要のあるパスのどこかでブレークを作成し、ブレークよりも電流計を挿入します。

単一バッテリーと合計測定値の電流の違いに注意してください。

電球から最大の明るさを得るには、直並列 接続が必要です。直列補助に接続された2つの6ボルトバッテリーは12ボルトを提供します。

これらの直列接続されたバッテリーペアの2つを並列に接続すると、電圧低下を最小限に抑えるための電流供給能力が向上します。
