トンネル・倉庫におけるゴダウン配線回路の専門ガイド
ゴダウン配線回路図とその動作原理
ゴダウン配線回路は、トンネルのような構造、倉庫、長い通路、多数の室や区画を持つ大型倉庫などで必要とされます。
かつては、一度に1つの負荷(電球)のみを点灯させることで電力消費を抑える最良の選択肢でした。しかし現在では、低消費電力のCFLやLED電球が普及したため、配線の複雑さからこの方式は避けられる傾向にあります。
この配線設置チュートリアルでは、1つのSPST(単極単投・単極スイッチ)と2つのSPDT(単極双投・三路スイッチ)を使用して、3つの電球を制御する方法を解説します。
- 関連配線:ホステル配線回路図と動作
ゴダウン配線回路

必要部材:
| 部品 | 定格 | 数量 |
| MCB(漏電遮断器) | 120V/230V、5A | 1 |
| 単極スイッチ(SPST) | 5A | 1 |
| 三路スイッチ(SPDT) | 5A | 2 |
| 電球 | 40W | 3 |
| 電線サイズ | 1.2mm² PVC | 2 |
手順:
- まず、メインブレーカーを切って主電源がOFFになっていることを確認します。
- すべてのスイッチをアース/接地端子に接続します(図では省略)。

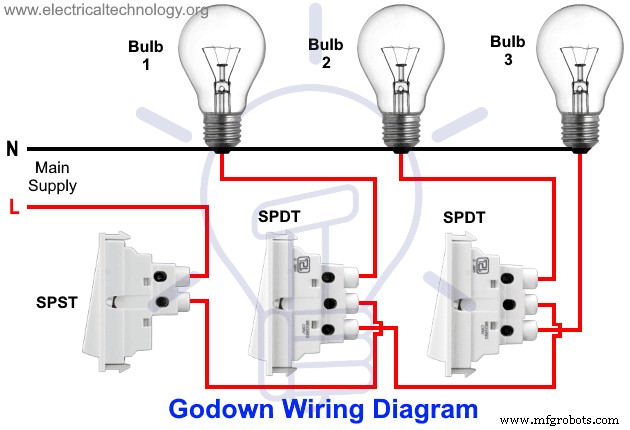

- MCBからのニュートラル線を、図のように3つのランプすべてに直接接続します。
- ライン(相・活線)をSPSTスイッチの第1端子に接続します。
- 第1のSPDTスイッチのコモン(中央)端子を、SPSTスイッチの第2端子に接続します。
- 第1のSPDTスイッチの上側端子を第1ランプに接続します。
- 第1のSPDTスイッチの下側端子を、第2のSPDTスイッチのコモン(中央)端子に接続します。
- 第2のSPDTスイッチの上側・下側端子を、それぞれ第2・第3ランプに接続します。
動作原理:
これはスイッチングの直列シーケンスです。人が最初の部屋や区画に入ったとき、最初のSPSTスイッチがOFF位置にあるため、すべての照明点は消灯しています。
その後、人が:

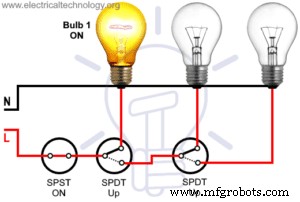

- SPSTをONにすると、第1ランプが点灯します。

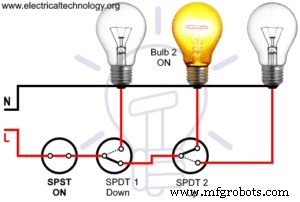

- 第1のSPDTをONにすると、第2ランプが点灯し、前のランプが消灯します。

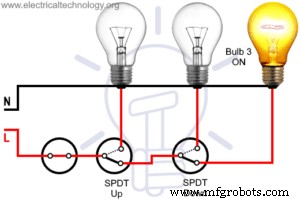

- 第2のSPDTをONにすると、第3ランプが点灯し、前の(第2)ランプが消灯します。

同様に、人が:
最後の第2 SPDTをOFFにすると、第2ランプが点灯し第3ランプが消灯し、以降同様に最初のSPSTスイッチに戻るまで続き、最終的にSPSTをOFFにすることで回路全体を遮断できます。
ゴダウン配線の動作と操作は、以下のアニメーション図で確認できます。

上記のトンネル・ゴダウン配線回路図に従えば、必要に応じて多数のスイッチとランプを使用できます。各スイッチとランプの定格が同じで、一度に1つの負荷のみ動作するため、負荷定格に応じた適切な電線サイズ、MCB、スイッチの定格・サイズを選定してください。
ゴダウン配線のメリットとデメリット
メリット
- 一度に1つの負荷点のみ点灯するため、エネルギーを節約できます。
- 次の照明を点けると前の電球が自動的に消灯します。
- 電力と時間の両方を節約できます。
デメリット
- 2つ以上の照明点を同時に点灯できません。
- 配線が複雑です。
ゴダウン配線の動作と操作を示す動画はこちら。
関連記事:
- 階段配線回路図とその動作
- 1つのランプを2か所または3か所から制御する方法
- 単極スイッチ(単路スイッチ)でランプを制御する方法
- 1つの電球を6か所から制御する方法
- 中間スイッチとは?構造、動作、電気配線での用途
- スイッチを直列接続する方法
- スイッチを並列接続する方法
- ランプを直列接続する方法
- ランプを並列接続する方法
- 直列・並列接続時、どちらの電球がより明るく光るか、なぜか?
- さらに多くの家庭用電気配線設置図とチュートリアル
