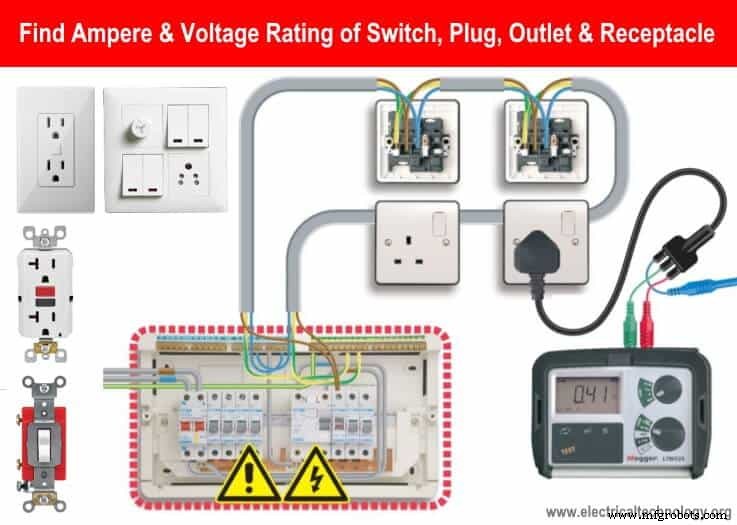

スイッチ、プラグ、コンセント、レセプタクルの電圧とアンペア定格を見つける

スイッチの適切なアンペアと電圧定格を見つける方法、 ソケットアウトレット 、レセプタクル、プラグ など？

スイッチ、コンセント、プラグ、レセプタクル、コネクタ、GFCIなどは、さまざまな電気的特性を持つさまざまな定格で設計および定格されています。スイッチの定格は、スイッチの接点に使用される材料と絶縁クラス、接点と特定のアプリケーション間のサイズとスペースなど、複数の要因によって異なります。

スイッチには2つの主な評価があります：

現在の評価： スイッチの銘板に示されているアンペア単位の定格電流は、接続された回路でスイッチが伝送できる最大電流容量を示しています。
電圧評価： これは、スイッチを使用して回路に取り付けることができる最大電圧です。

スイッチの定格に関する規則と規制、および電流と電圧の容量に関連するスイッチの適切なサイズを選択する方法を見てみましょう。

関連記事：サーキットブレーカーの適切なサイズを見つける方法は？ブレーカー計算機と例

アンペア単位のスイッチの現在の定格：

2つのアンペア数定格を持つすべてのスイッチ、ブレーカー、プラグ、コンセント、コネクタ、ワイヤなど。

安全な最大値：スイッチ、プラグ、ブレーカー、コネクタ、ワイヤなどには、安全な最大アンペアがあります。

最大電流： 15アンペアのスイッチの最大電流定格は15アンペアです。つまり、最大15Aの負荷電流を持つ回路に取り付けることができます。

最大定格電流は回路電圧に依存し、正確な定格電流を超えてはなりません。を超えると、スイッチの接点が溶けて溶着し、スイッチが使用できなくなります。ブレーカーがないと、接続されている機器が損傷し、危険な火災が発生する可能性があります。簡単に言うと、15Aのスイッチを20Aの負荷電流に使用しないでください。

一般に、住宅用および家庭用デバイスは15A（14ゲージ）の負荷回路で動作しますが、単相120V AC電源の場合は20A（12ゲージ）のデバイスも使用されることがあります。ほとんどの場合、30A（10ゲージ）回路は、負荷ワット数（給湯器など）に応じて240VAC電源に使用されます。

関連記事：ケーブルとワイヤーの適切なサイズを見つける方法は？ –解決された例

ほとんどの住宅用デバイスは15Aですが、20Aのデバイスが適切な場合もあります。

安全な最大電流： 30アンペアのスイッチの安全な最大電流定格は24アンペアです。つまり、負荷電流が24A以下のときに、スイッチが30Aの給湯器回路など、負荷電流が最大24Aの回路に設置できます。次のように計算できます：

安全な最大電流：最大電流x 80％

関連するスイッチ配線チュートリアル：

スイッチを直列に配線する方法
スイッチを並列に配線する方法

例： 15Aスイッチのアンペアでの安全な最大電流はどれくらいですか？

解決策：

安全最大電流=最大電流x0.8
安全な最大電流=15Ax 0.8
安全な最大電流=12A

これは、15Aスイッチを12Aの負荷電流に対して安全に使用できることを意味します。ただし、15Aのスイッチは、非連続（非同時）負荷の正確な15Aスイッチに使用できます。連続負荷の場合、最大12Aの負荷回路には15Aスイッチを使用する必要があります。

定格電流が120Vと240Vの両方で同じ場合、負荷値（ボルトアンペア（VA）とワット（W））が異なる場合があります。例：

20A、120Vスイッチの安全な最大電流値は16Aです。このスイッチが安全に処理できるワット単位の負荷=16Ax 120V =1920W。
電圧を240Vに上げても定格電流が同じ場合、=16A x 240=3840ワット。（注：これは計算例です。240Vの供給電圧で30Aのスイッチ、プラグ、およびコンセントを使用してください。
同様に、15Aスイッチの安全な最大アンペア定格は12Aであり、このスイッチで処理できる負荷は12A x 120V=1440ワットです。

スイッチの電圧定格（ボルト）：

スイッチの定格電圧は、スイッチをさまざまな負荷に使用する必要がある回路の最大許容電圧を示します。

スイッチは、AC電圧、DC電圧、またはその両方の値と電流容量が異なる場合に定格を設定できます。たとえば、スイッチの定格はAC 240V、AC 230V、15アンペア、DC 120V、20Aなどです。設置する前に、スイッチのユーザーマニュアルまたは銘板のデータをお読みください。

供給電圧がスイッチの定格電圧を超えないようにしてください。つまり、120Vのスイッチを500Vに接続すると、印加された電圧が回路の開いた接点を飛び越えて（そして過電圧による過熱）、負荷を供給電圧に接続する可能性があります。火花にもなり、火災の原因になります。定格電圧と比較して過大な電圧により電流が制限を超えると、ブレーカーが回路を開き、動作を停止します。つまり、120Vと230Vの定格スイッチは、それぞれ240Vと480Vには使用しないでください。

関連記事： アース導体、アースリード、アース電極のサイズを確認するには？

15Aおよび20A回路に設置できるスイッチ、レセプタクル、およびソケットコンセントの量はどれくらいですか？

安全でスムーズな操作のために、1つのコンセントを15A回路に接続する必要があります。
ソケットコンセントまたはレセプタクルの安全な数を知るには、次のようにそれぞれに1.5Aを割り当てます。
20A回路/1.5A=13ソケットコンセントとレセプタクルの数。
15A回路/1.5A=10番号またはレセプタクルまたはソケットアウトレット。

15Aおよび20A回路の場合、それぞれ14ゲージおよび12ゲージのワイヤを使用します。屋外、ランドリー、キッチン、バスルーム、または水域の場合、最大限の保護のためにGFCIおよび地絡遮断レセプタクルを使用することがコードです。

関連記事：単一要素の給湯器とサーモスタットを配線する方法

ATSのサイズ設定とスイッチの切断

切断スイッチの評価

NEC-430の記事とセクションによると：

切断スイッチの適切なサイズは、定格モーター全負荷電流の115％以上である必要があります。
断路器のHPまたはワット定格を考慮する場合、断路器の定格HP（またはワット）は、定格モーターのHPまたは定格電圧でのワット以上である必要があります。

自動転送スイッチ（ATS）の評価

例： 210kW、208Vの三相AC電源のATSの適切なサイズはどれくらいですか。

解決策：

三相AC回路の電流=I=P /（Vx√3
I =210kW /（208V x 1.732）
I=583アンペア。

210kWの暖房負荷には、600A（3極）の自動転送スイッチを使用できます。

関連記事：自動および手動の切り替えと転送スイッチの配線方法–（1および3フェーズ）

スイッチ定格に関するNECおよびIECルール

14ゲージのワイヤは、15Aスイッチ、プラグまたはコンセント、および照明回路などの家庭用負荷に使用する必要があります。
20Aスイッチには12ゲージのワイヤを使用する必要があります。
30Aスイッチ（主に240V）と30A回路ブレーカーには10ゲージのワイヤーを使用する必要があります。
定格15A、120Vのスイッチまたはプラグは、最大15A、120Vの負荷回路で使用できます。
定格15A、120Vのスイッチまたはコンセントは、20A、120Vの負荷回路では使用できません。
定格20A、120Vのスイッチは、15Aおよび20A、120Vの負荷回路で使用できます。
240V回路で120Vスイッチまたはコンセントを使用することは規則に違反します。その逆も同様です。
240Vスイッチは、定格電流が負荷電流に適している場合にのみ120V回路で使用できます。
定格電流が適切であっても、120Vスイッチを使用したり240Vを接続したりすることはできません。
スイッチは多くの場合、フェーズ（ライブまたはライン）ワイヤに接続して配線します。つまり、接続された回路のオン/オフを切り替えるには、スイッチを介して相線のみを切断する必要があります。
スイッチをニュートラルワイヤーに配線することは規則に違反します。
定格15A、120Vのスイッチは、分電盤からの20A、120V回路で使用できます。
定格20A、120Vのスイッチは、家庭用15A、120V電源回路では使用できません。
15Aデバイス（負荷）は20Aコンセントに接続できますが、その逆はできません。
特大のスイッチでも問題ありませんが、負荷電流よりも定格が低いと、スイッチの接点が溶ける可能性があります。
保護レベルを変えるには、設計者と電気技師は、IP60、IP65、IP67などのIEC60529に準拠した適切なIP定格スイッチを選択する必要があります。
純粋な抵抗負荷用に設計された定格10A、120V ACのスイッチは、6A、120V ACの誘導負荷に使用でき、スイッチの平均寿命に影響を与えることはありません。つまり、どちらの場合も100000動作または25000サイクルです。

知っておきたいこと：

次の定格のスイッチ：

120Vは120Vにのみ使用できます。
240Vは120V、240Vには使用できますが、277Vには使用できません（商用アプリケーション）
120-277は、120V、240V、および277Vに使用できます。

関連記事：電気設備–標準＆＃038;世界中の規制

安全上の注意

警告と注意事項

電気器具や機器の交換、修理、トラブルシューティング、メンテナンス、設置を行う前に、電源を切ってください。
スイッチは、フェーズ（ライブまたはライン）ワイヤを介して接続する必要があります（ニュートラルではありません）。そのため、ラインまたはフェーズ電源を切断することにより、回路のオン/オフ動作を制御できます。
電気配線の設置には、適切なサイズのケーブルとワイヤーを使用してください。
そうしないと、感電、重傷、火災、さらには死亡につながる可能性があります。
配線と設置の前に、スイッチ端子の導通テストを実行します。配線の設置には、240Vの場合は10ゲージ、120Vの場合は12ゲージを使用してください。
地域の配線カラーコード（IECまたはNECなど）に従ってください。
適切な設置については、ユーザーマニュアルの指示、地域の市外局番に従うか、資格のある電気技師に連絡してください。
この情報の表示または使用による損失、負傷、または損害、または間違った形式の回路を試した場合、作成者は責任を負いません。だからお願い！電気がすべてで、電気は危険すぎるので注意してください。
