AFCIブレーカー設置ガイド：単相システム完全配線マニュアル

単相、単極・二極AFCIブレーカー配線設置

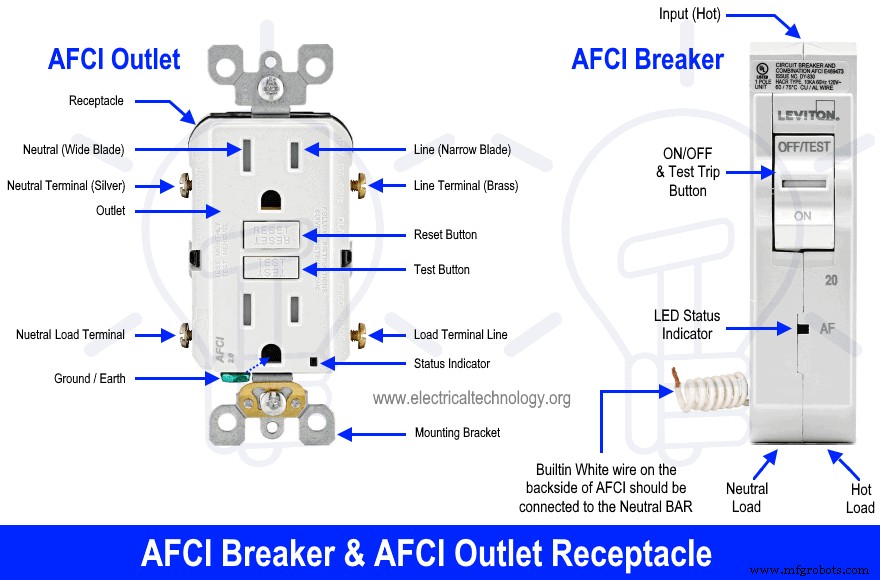

AFCIブレーカーとは？

AFCIは「アーク故障遮断器」の略称で、AFDD「アーク故障検知装置」または単にアーク故障ブレーカーとも呼ばれます。

アーク故障遮断器（AFCI）は、回路内の電気アークを検知し、自動的に回路を遮断（電源遮断）して電気火災を防止する保護装置です。

通常のブレーカーは、回路でアークが発生し始めた初期段階をそれほど迅速に検知・動作できません。通常ブレーカーは特定の熱量にのみ反応し、急激なサージには反応しないため、電気火災防止にAFCIが用いられます。

2017年NEC（米国電気コード）では、寝室、リビング、ダイニング、ファミリールーム、キッチン、図書室、クローゼット、洗濯室、書斎など、住宅エリアのほぼすべての新築でAFCI保護が必須とされています。要するに、単相120V、15Aおよび20Aのすべての分岐回路と電源供給用コンセントは、アーク故障遮断ブレーカーで保護しなければなりません。

2014年NECによれば、OBC（アウトレットブランチサーキット）AFCIブレーカーまたはAFCIコンセント/レセプタクルを、様々な条件下で回路保護に使用できます。OBC AFCIブレーカーとコンセントは、シリーズアーク（単一ワイヤー内）とパラレルアーク（2ワイヤー間）の両方から保護します。また、前回の記事でGFCIとAFCIの違いも読めます。

GFCIはAFCIと干渉しないことを覚えておいてください。つまり、接地故障遮断器をアーク故障遮断器の下流に設置・配線できます。要するに、GFCIをAFCIと同一回路上で配線可能です。なお、GFCIは接地故障電流による感電を防止し、AFCIは電気アークによる回路内電気火災を防止します。

• 関連記事: GFCI回路ブレーカーの配線方法？ 1、2、3、4極GFCIの配線

では、単極と二極の接地故障遮断ブレーカーを家庭で配線・設置する方法を学びましょう。

単極AFCIブレーカーの配線

以下の配線図では、2つのコンセントレセプタクルが単相単極AFCIブレーカーを通じて配線・保護されています。

図の通り、AFCIブレーカー背面の内蔵白色線が、メイン盤のニュートラルバスバーに直接接続されています。この白色線をメイン分電盤の着側ニュートラルバーに接続しないと、AFCIは動作せず回路を保護できません。

ライン（ホット、ライブ、相）はメイン電源から直接AFCI入力に接続。下側のロード端子（ホットとニュートラル）が、両方の標準コンセントのラインとニュートラル端子に接続されています。アース線も接地バスバーからレセプタクルのアース端子へ接続されています（図参照）。

この配線では、単相120V、15アンペアコンセントを30アンペアAFCIブレーカーでアーク故障から保護しています。15A回路なら14ゲージ線、20A回路なら12ゲージ線を使用します。

正しい電線サイズ、適切なブレーカー定格、適切な定格のスイッチとコンセントを用いれば、230V、13A回路でも同じ配線が可能です。

特別な注意事項：

• 誤動作トリップを防ぐため、AFCI、GFCI、GFPE（機器接地故障保護）、またはAFCI/GFCIコンボブレーカーを、他回路と中性線を共有して設置・配線しないでください。
• OBC AFCI（アウトレットブランチサーキットアーク故障遮断器）は、シリーズアークとパラレルアークの両方の消弧に、あらゆるタイプの電気配線工事で使用可能です。
• 6フィート（約1.8m）未満の回路延長にはAFCI保護装置の追加は不要です。
• AFCI/GFCIコンボのような特殊デバイスを、接地故障漏洩電流とアーク保護の両方に使用できます。

関連記事: GFCIコンセントの配線方法？ – GFCI配線回路図

二極AFCIブレーカーの配線

以下の配線図では、電気ストーブ、レンジ、乾燥機が二極AFCIブレーカーを通じて配線・保護されています。

単相240Vでは中性線は不要ですが、一部の240V単相機器（ホットタブスパ、乾燥機など）は中性線も必要です。配線はメーカー取扱説明書とライセンス電気工事士の指導に従ってください。

この4線式AFCI配線図では、L₁とL₂の2線がAFCIブレーカー入力端子に接続され、内蔵白色線がメイン電源のニュートラルバスバーに接続されています。

AFCIブレーカーの3つのロード端子は、電気ストーブ制御ボックスパネルに、ライン1（赤）、ニュートラル（中央の黒）、ライン2（青）の順序で直接接続されています。アース/接地線（緑）は接地バスバーからアース端子へ接続。このように接続されたデバイスはAFCI保護されます。

• 関連記事: GFCIコンボスイッチ・コンセントの配線方法 – GFCIスイッチ/コンセント配線図

一般的な注意事項

• GFCIコンセント配線前に、メイン回路ブレーカーをOFFにして電源が切れていることを確認してください。
• 負荷定格に応じた適切な電圧・アンペア定格のスイッチ、適切な電線サイズ、適切なMCBサイズを使用してください。
• 正しい極性で接続してください。つまり、GFCI設置時にロードとライン端子を確認し、コンセントの正しい側に配線して正常動作させてください。
• 定期的なメンテナンス、点検、テストを推奨します。携帯用GFCIは使用前毎回テストしてください。
• 配線図について不安な場合は、認可を受けたライセンス電気工事士に依頼してください。
• 図解では赤をホット/ライン1、青をライン2、黒をニュートラル、緑をアースとしています。お住まいの地域の配線色コード（NEC、IEC等）に従ってください。
• 著者は、この情報の表示や使用、または誤った形式で回路を試したことによる損失、怪我、損害について一切責任を負いません。電気は非常に危険ですので、十分注意してください。
