3方向コンビネーションスイッチと接地されたコンセントを配線する方法は？

共通フィードと個別フィード用の3方向コンボデバイスのインストール

3ウェイコンビネーションデバイスとは何ですか？

コンセント付きの3ウェイコンボデバイスは、実際には、接地されたコンセントと3ウェイスイッチを1つのユニットに組み合わせたものです（Leviton 5245、5241、5641など）。 。）。コンセントレセプタクルの追加機能を使用して、負荷ポイント（電球など）を2つの異なる場所から制御する必要がある120Vおよび240V回路に使用できます。

3ウェイコンボデバイスの構築

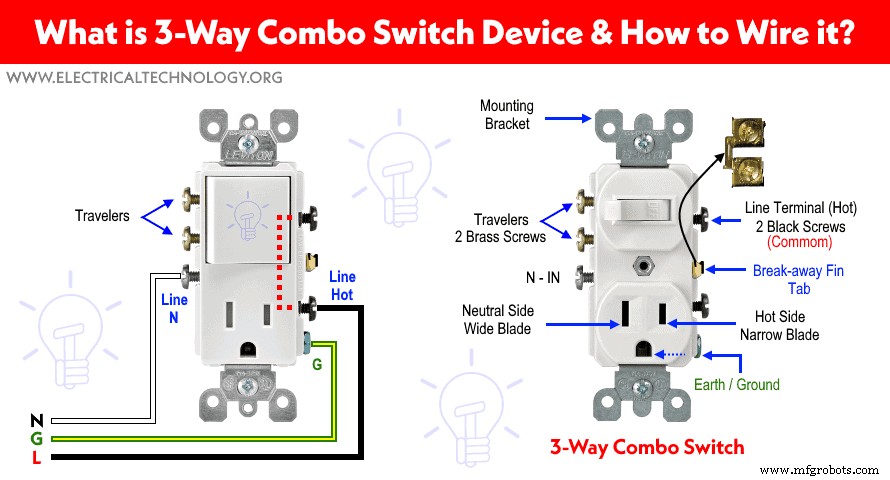

次の図は、3ウェイコンビネーションスイッチとコンセントデバイスの基本的な構造を示しています。合計6本の端子ねじがあります。 2本の真ちゅう製のネジはトラベラーワイヤー用ですが、2本の黒いネジは一般的（高温）で、ブレークオフフィンで接着されています。ブレークアウェイフィンを取り外して、2つの異なるブレーカーからの2つの別々の入力ソースを使用できます。銀色のネジは中性線に使用され、緑色のネジは接地線に使用されます。

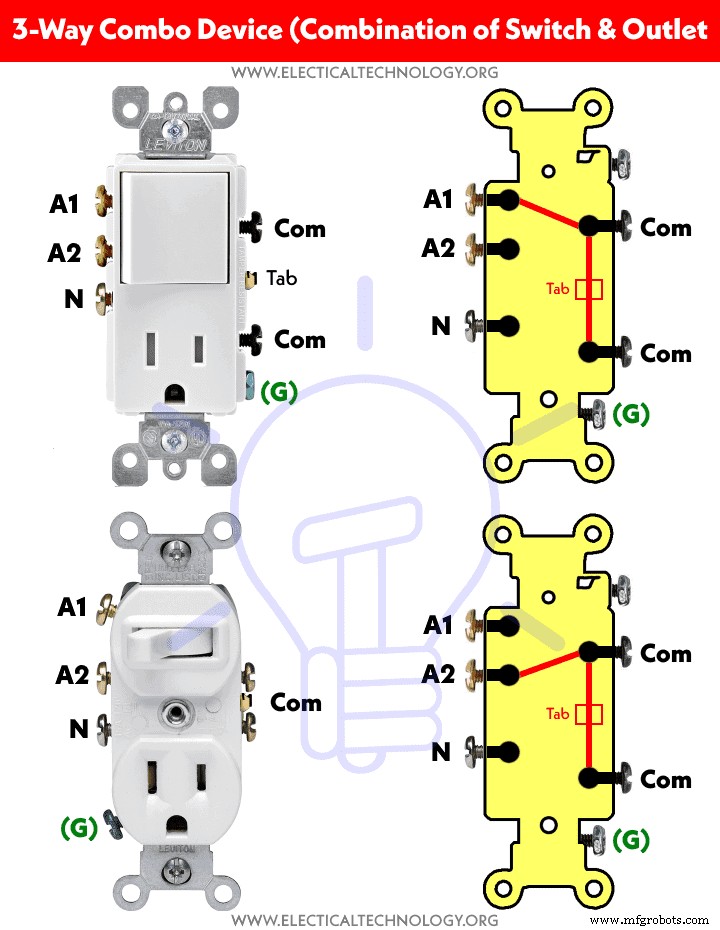

次の図は、3ウェイコンボデバイス（3ウェイスイッチとコンセントの組み合わせ）の内部接点の動作を示しています。

さまざまな負荷回路やアプリケーションにこれらのタイプのスイッチを配線する方法を見てみましょう。

通常の3ウェイスイッチを備えた3ウェイコンボデバイスの配線（共通フィード）

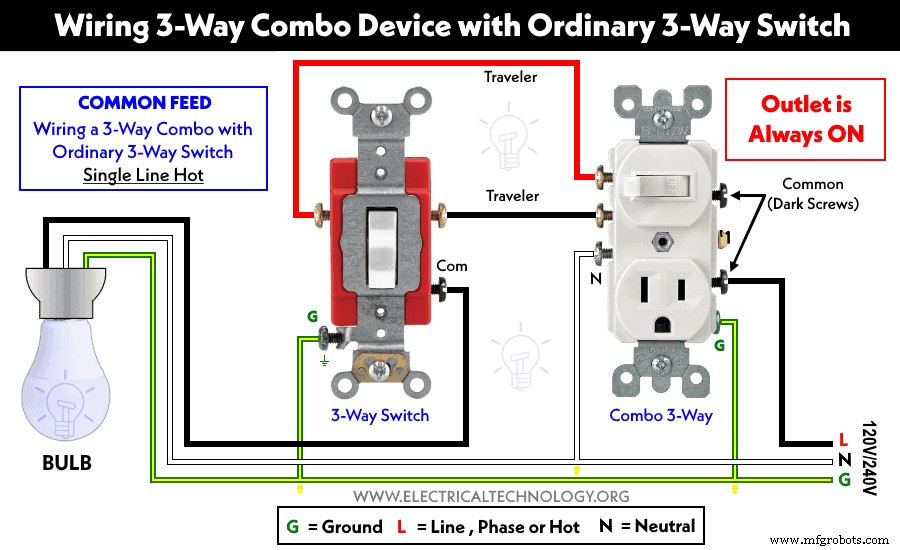

次の配線図は、3ウェイコンビネーションスイッチとコンセントを使用して2箇所から電球を制御する方法と、共通フィードを使用して通常の3ウェイスイッチを制御する方法を示しています。これは、入ってくるホット（ライン）ワイヤが、ブレークオフフィンを介して結合されている一般的な暗いネジに接続されていることを明確に示しています。

3ウェイコンボデバイスの2つの真ちゅう製端子は、トラベラーワイヤを介して一般的な3ウェイスイッチのA1端子とA2端子に配線されています。通常の3ウェイスイッチの共通端子は電球に接続されています。

ニュートラルワイヤは、3ウェイコンボデバイスと電球のニュートラル（シルバー）端子に接続されています。最後に、アース線はスイッチと電球の両方に接続されています。

3ウェイコンボデバイスのコンセントは常にオンであり、電球は3ウェイと3ウェイを使用して2つの場所からオンとオフを切り替えることができることに注意してください。ウェイコンボデバイス。

通常の3ウェイスイッチを備えた3ウェイコンボデバイスの配線（個別フィード）

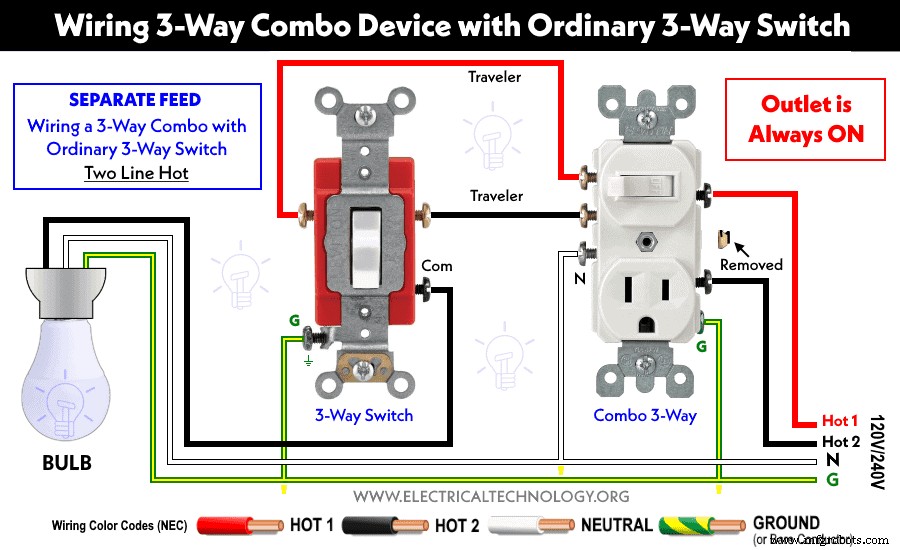

次の配線図は、3ウェイコンボデバイスと、個別のフィードを使用する一般的な3ウェイスイッチを使用して、2つの異なる場所から電球を制御する方法を示しています。

配線図は、3ウェイコンボデバイスの共通端子側から分離フィンが取り外されていることを除いて、上記と同じです。したがって、1本のネジはホット1（ブレーカーから120V）に接続され、2番目の暗いネジは120 /240Vメインパネルからホット2（別のブレーカーから120V）に接続されます。

このように、コンセントは常にオンになっており、別の（HOT 2）光源から給電されますが、異なる場所から制御される電球はHOT1を介して別のフィードを使用します。回路の残りの部分とその動作は上記と同じです。

3ウェイコンボデバイスを使用して2か所から電球を制御する

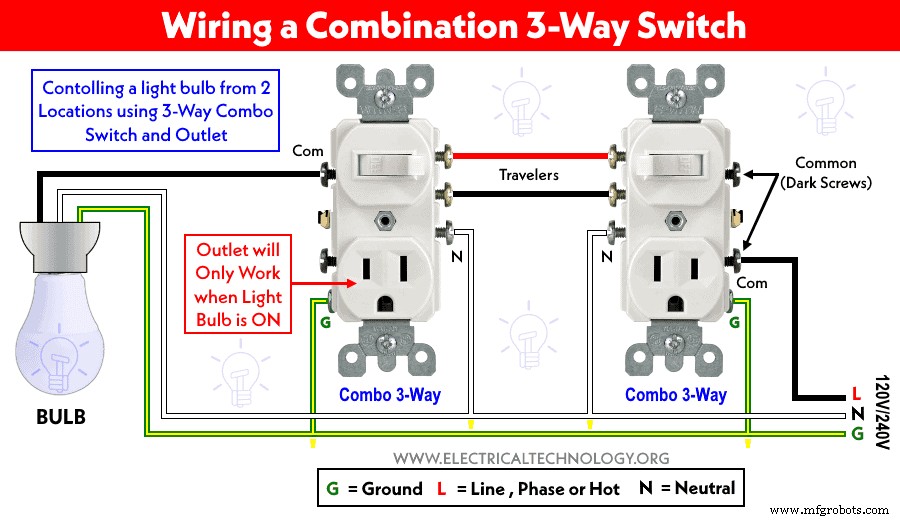

次の配線図は、2つの3ウェイコンボデバイスを使用して、2つの異なる場所から電球を制御する方法を示しています。入ってくるホット（ライン–黒線）ワイヤーが、右側の3方向コンボスイッチとコンセントデバイスの分離フィンを介して結合されている一般的な暗いネジに接続されていることを明確に示しています。

両方の3ウェイコンボデバイスの2つの真ちゅう製端子は、トラベラーワイヤを介して配線されています。左側の3方向コンボスイッチの一般的なネジの1つが電球に接続されています。最後に、アース線とニュートラル線の両方が、3ウェイコンボデバイスと電球の両方の銀色と緑色のネジにそれぞれ接続されています。

右側の3ウェイコンボデバイスのコンセントは常にオンですが、左側のレセプタクルコンセントは電球がオンの場合にのみオンになることに注意してください。このように、2つの3ウェイコンボデバイスを使用して、2か所から電球のオンとオフを切り替えることができます。

2つの3ウェイコンボデバイスを使用して2か所から電球を制御する（両方のコンセントが常にオン）

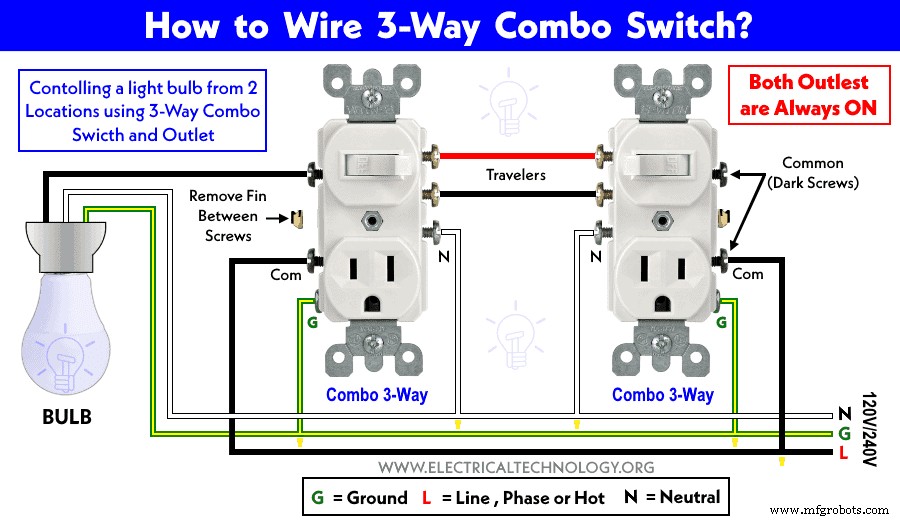

次の配線図は、両方のコンセントが常にオンになっている2つの3ウェイコンボデバイスを使用して、2つの場所から電球を制御する方法を示しています。

配線図は、左側の3方向コンボデバイスの分離フィンが取り外され、上部の暗いネジが電球に接続されていることを除いて、上記と同じです。下部端子は、3ウェイコンボデバイスの右側から共通ソースによって供給されます。つまり、ホットラインは両方の3ウェイコンビネーションスイッチに接続され、ブレークアウェイフィンは左側の3ウェイコンボデバイスから取り外されています。

このように、電球が2つの異なる場所から制御されている間、両方のコンセントが常にオンになり、共通のソース（ライン）によって供給されます。残りの回路とその動作は上記と同じです。

• 真ちゅう製のネジは、IECおよびNECワイヤのカラーコードを使用して、ホット（ライン、ライブ、またはフェーズ）ワイヤに接続する必要があります。 SPDTおよび4方向（中間スイッチ）の場合、ホット端子または共通端子には黒色のネジが使用されます。つまり、共通端子の色は他の端子とは異なります。
• 銀色のネジは中性線に接続する必要があります（コンセントが切り替わっている場合）
• 緑色のネジはアース/アース線（緑色/黄色または裸線）に接続する必要があります
• コンセントに色分けされたネジがない場合は、ユーザーマニュアルを参照するか、資格のある電気技師に連絡してください。
• 240Vコンセントの配線には中性線は必要ありません（米国）また、中性点がスイッチに接続されることはありません。
• 負荷定格に応じて、適切なワイヤサイズと適切なサイズのMCBを使用して、スイッチの適切な電圧とアンペア定格を使用します。

注意事項：

• 既存または新規のコンセントまたはスイッチを電気/ジャンクションボックスに配線する前に、主回路ブレーカーをオフにして電源がオフになっていることを確認してください。
• 配線図について不明な点がある場合は、スイッチの設置について認定およびライセンスを受けた電気技師に問い合わせてください。
• 著者は、この情報の表示または使用による損失、負傷、または損害、あるいは間違った形式の回路を試した場合の責任を負わないものとします。だからお願い！電気がすべてで、電気は危険すぎるので注意してください。
