コンボスイッチとコンセントの配線方法は？ –スイッチ/コンセントのコンボ配線図

スイッチとコンセントのコンボデバイスの配線図と設置

コンボスイッチ/コンセントデバイスとは何ですか？また、配線方法は？

コンボデバイスは、同じエンクロージャボックス内のスイッチとコンセントの組み合わせです。内蔵スイッチは、エンクロージャボックス内のレセプタクルを制御するために配線できます。スイッチは、スイッチが照明ポイントなどの追加の負荷ポイントを制御するジャンパー線を介して配線することもできます。

コンボデバイスを配線する前に、コンボGFCIとコンボスイッチコンセントの基本的な違いを知っておく必要があります。通常のコンボスイッチとコンセントのライン端子にはそのままのブレークアウェイフィンタブがありますが、GFCIまたはAFCIコンボデバイスには存在しません。さらに、GFCIコンボスイッチ/コンセントにはテストボタンとリセットボタンがあり、片側をライン（ソース）端子として使用し、もう一方を負荷端子として使用できます。つまり、保護する必要のある負荷ポイントを負荷に接続する必要があります。 GFCIの端末。

• 関連記事：パイロットライトスイッチの配線方法は？

スイッチとアウトレットのコンボデバイスでは、幅の狭いブレードはライン（ホット）用で、幅の広いブレードはニュートラル用です。ライン（ホット）側にそのままのブレークウェイフィンタブがあり、追加の負荷を制御するためにスイッチが必要な場合は取り外すことができます。それ以外の場合は、スイッチの負荷端子と下部ライン端子の間にジャンパー線を追加できます（ブレークアウェイを取り外している間）フィンタブ）したがって、エンクロージャボックスのソケットコンセントを制御します。

次の図は、2つのスイッチとコンセントデバイスの組み合わせの動作操作を示しています。

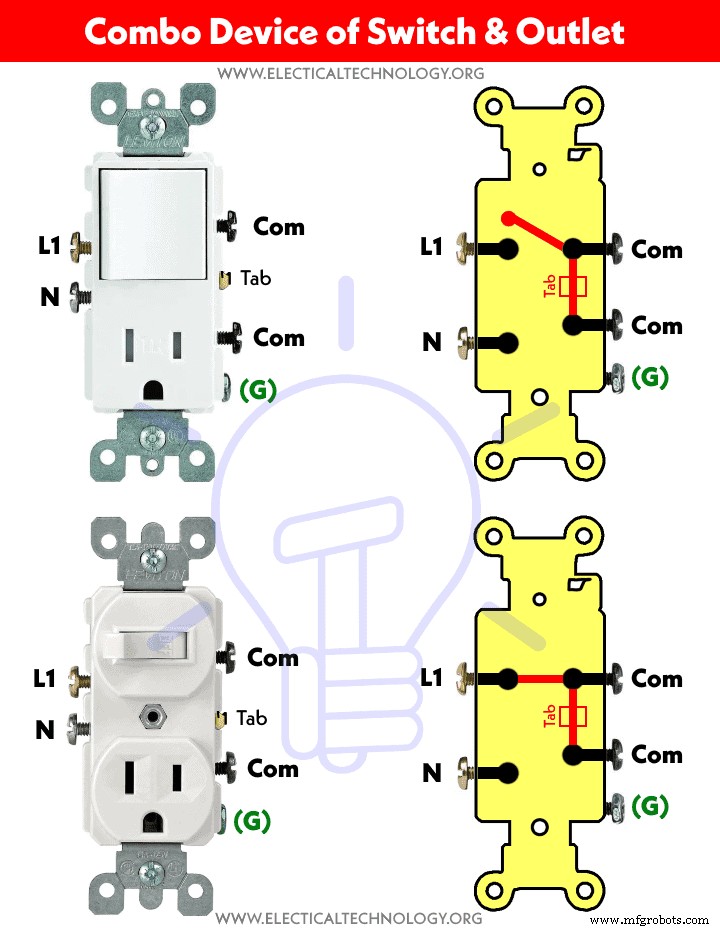

次の図は、コンボスイッチとコンセントデバイスのさまざまなビューを示しています。

本日の配線チュートリアルでは、既存のコンボデバイスにコンセントを追加して、照明ポイントを制御するために住宅地にコンボスイッチとコンセントデバイスを配線して設置する方法を示します。 、さまざまなソースからのスイッチとコンセントを接続し、GFCIで保護されたコンボスイッチ/コンセントを追加し、コンボデバイスのスイッチを使用してコンセントを制御します。

• 関連記事：コンセントレセプタクルを配線する方法は？コンセントの配線図

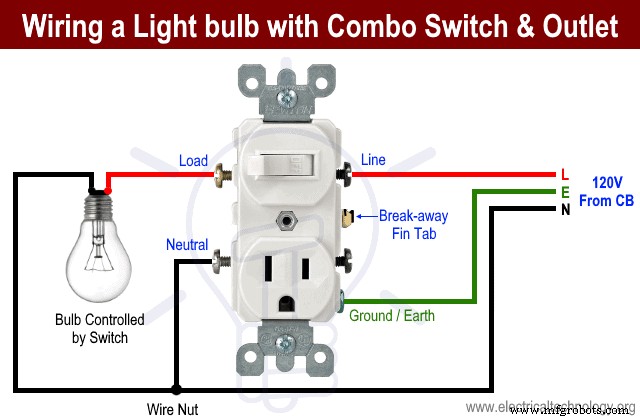

コンボスイッチとコンセント付きの電球の配線

この単純な配線図では、コンボスイッチとコンセントがCBを介して120VAC電源に接続されています。分離フィンタブは無傷であるため、ライン（ホット）はライン側の（唯一の）真ちゅう製端子に接続されています。ニュートラルはニュートラルシルバー端子に接続されています。スイッチロード真ちゅう端子とニュートラルは電球に接続されています。

このように、組み込みのスイッチが照明ポイントを制御し、ソケットコンセントを他の負荷に使用したり、プラグを介して接続したりできます。

また、地域の市外局番に従って適切なアースとアース接続を行うことを忘れないでください。

関連する配線：

• GFCIコンセントを配線する方法は？ –GFCI配線回路図
• AFCIアウトレットを配線する方法は？ –AFCI配線回路図

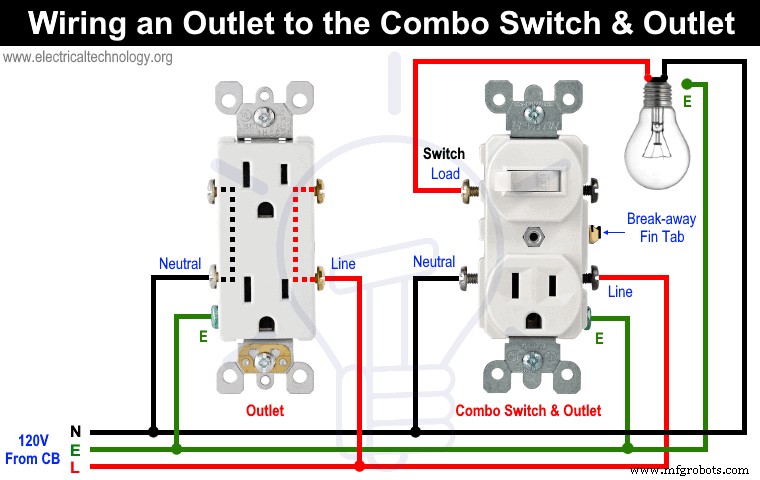

コンセントをコンボスイッチとコンセントに配線する

この配線図では、コンボデバイスの組み込みスイッチが照明ポイントを制御しますが、コンセントは他の負荷に使用できます。コンボデバイスにコンセントを追加するには、下の図に示すように、ライン、ニュートラル、およびアース端子を接続するだけです。ケーブルとワイヤーの接合部には、タイトなワイヤーナットを使用してください。

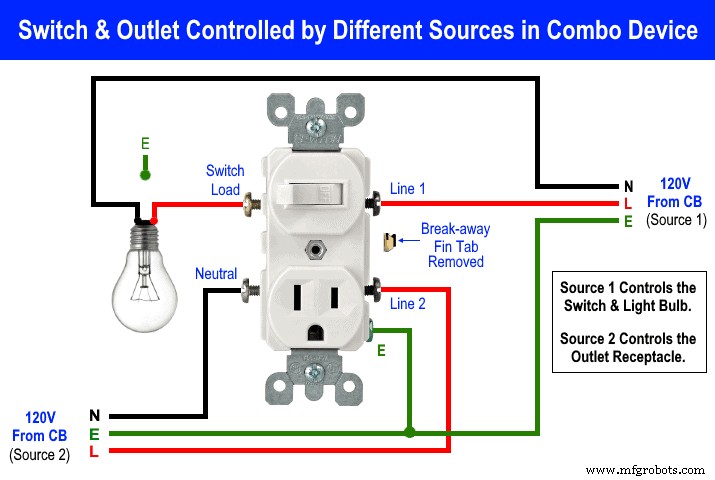

スイッチとコンセントがさまざまなソースによって制御される配線コンボデバイス

この配線図では、コンセントが2番目の電源に接続されている間、内蔵スイッチは別の電源（つまり、異なるCBからの配線）によって制御されます。これを行うには、ライン端子間の分離フィンを取り外し、上部端子をソース1に接続し、下部ライン端子をソース2に接続します。

下部ニュートラルはソースの2つのニュートラルワイヤに接続し、スイッチ負荷は負荷ポイント（ファン、電球など）に接続する必要があります。

既存または新規のコンボスイッチコンセントデバイスで分離フィンタブが使用できない場合、この種の配線接続は不可能であることに注意してください。

>

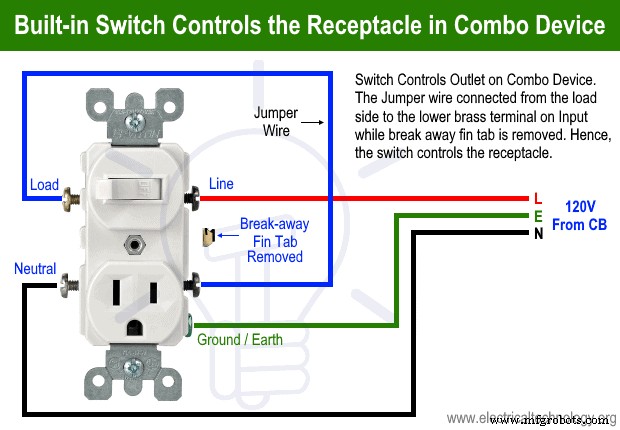

内蔵スイッチがレセプタクルを制御する配線コンボデバイス

この配線接続では、内蔵スイッチがコンボデバイスエンクロージャーのコンセントを制御します。この配線を行うには、2つのホット端子（ホット側）の間の分離フィンタブを取り外すだけです。次に、ジャンパー線を取り、スイッチの負荷端子とライン側の下部ホット端子を接続します（下の図を参照）。最後に、図に示すように中性線とアース線を接続します。

このように、内蔵スイッチはコンボデバイスのレセプタクルのオン/オフ操作を制御します。 2つのライン端子の間にブレークアウェイフィンタブがない場合、この接続はできません。

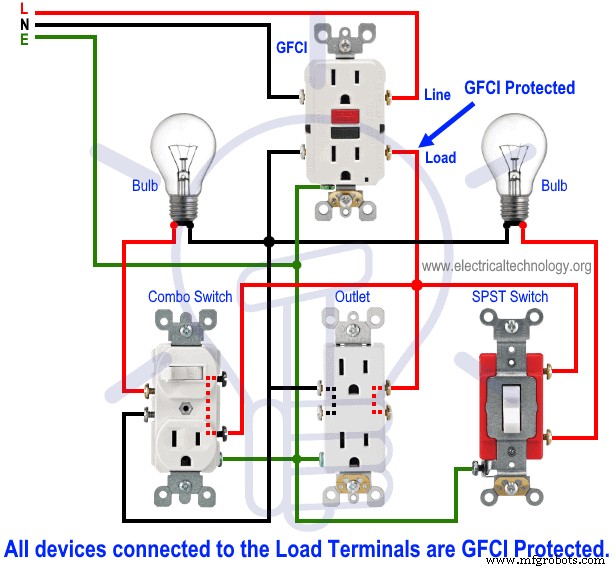

GFCIで保護されたコンボスイッチとコンセントの配線

前の投稿で説明したように、GFCIの負荷側に接続されているコンセント、スイッチ、コンボデバイスは、地絡から保護されています。

次の配線図に示すように、コンボスイッチとコンセント、通常のコンセントとスイッチはGFCIの負荷側に接続されているため、すべてGFCIで保護されています。

これらすべてのレセプタクルとスイッチをGFCIの回線側に接続すると、GFCIで保護されないことに注意してください。

関連記事：3方向コンビネーションスイッチと接地されたコンセントを配線する方法

電気コンセントに関する一般情報：

注：説明のみを目的として、ホットには赤、ニュートラルには黒、グラウンドには緑を使用しています。 NEC、IECなどに準拠した独自のエリア配線カラーコードに従ってください。

• 15Aおよび20Aの回路ブレーカーには14および12ゲージのワイヤーを使用します。
• 15Aおよび20AGFCIは、それぞれ15-20Aおよび20A（15および30Aではない）回路ブレーカーに取り付けることができます。
• 真ちゅう製のネジは、ホット（ライン、ライブ、またはフェーズ）ワイヤ（黒、茶色、または赤）に接続する必要があります。
• 銀色のネジは中性線（白または青）に接続する必要があります
• 緑色のネジはアース/アース線（緑色/黄色または裸）に接続する必要があります
• コンセントに色分けされたネジがない場合は、ユーザーマニュアルを参照するか、資格のある電気技師に連絡してください。
• 240Vコンセントの配線には中性線は必要ありません。
• コンセントに4本のプロングがある場合は、ニュートラルワイヤが必要であり、ブレーカーからの4本のワイヤをコンセントに接続する必要があります。つまり、2本のホットライン（ライン1とライン2）、ニュートラルおよびアース線です。
• 負荷定格に応じて、適切なワイヤサイズと適切なサイズのMCBを使用して、スイッチの適切な電圧とアンペア定格を使用します。

注意事項：

• コンセントを配線する前に、主回路ブレーカーをオフにして、電源がオフになっていることを確認してください。
• 配線図がわからない場合は、コンセントの設置について認定およびライセンスを受けた電気技師に問い合わせてください。
• 著者は、この情報の表示または使用による損失、負傷、または損害、あるいは間違った形式の回路を試した場合の責任を負わないものとします。だからお願い！電気がすべてで、電気は危険すぎるので注意してください。
