フレキシブルPCBの高度実装技術と製造インサイト：性能を最大化する秘訣

フレキシブル回路基板が今日まで歩んできた道のりは驚くべきものです。煩雑なソリューションから、多様なサイズと柔軟性を提供するレベルまで業界は進化しました。本記事では、フレキシブルPCBとその実装技術の裏側に焦点を当て、製造プロセス全体を詳細に掘り下げ、あなたの理解を深めます。

知識をアップデートする準備はできましたか？ 今すぐ読み進め、PCB実装と性能を最大化する方法を学びましょう！

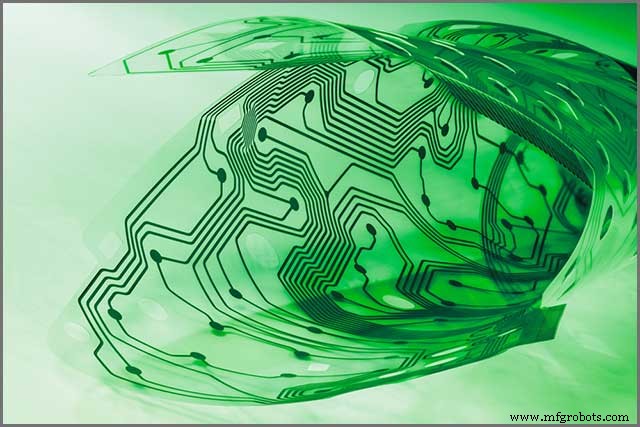

1. 異なるフレキシブルPCB構造の見分け方

当初は柔軟性など考慮されず、標準的なプリント基板（リジッド）のみが選択肢でした。これらは曲げられませんが、十分機能します。

しかし、多様な民生用電子製品の需要増とウェアラブル技術の発展が、フレキシブルプリント基板の登場を後押ししました。

以来、柔軟性は初期の安定性問題を解決しながら大きく進歩。現在、フレキシブルPCBは信頼性が高く、性能期待を満たすどころか超えるレベルに達しています。

標準的な3つのPCB構造の概要：

• 片面： フレキシブル材料を片面のみに配置。シンプルですが、用途によっては適切なソリューションになります。
• 両面： 設計・実装難度は上がりますが、高性能で報いてくれます。
• 多層： 複数層で構成。実装は最も困難ですが、非常に汎用性が高いです。

業界専門家はリジッドフレックス基板も設計しています。剛性と柔軟性を組み合わせ、柔軟性は限定的ですが、他の利点を提供します。

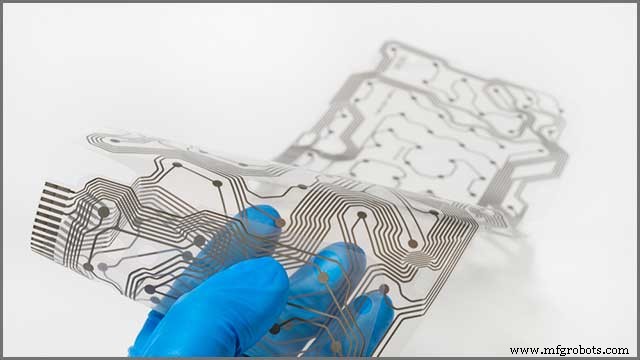

2. フレキシブルPCB材料の必須知識

基板構造を理解したら、次は材料です。組み立てプロセスを完璧に追っても、ベース基板や他コンポーネントの材料選定を誤れば意味がありません。フレキシブルPCBの耐久性と寿命を最大化する選択をしましょう。

基材にはポリエステルまたはポリイミドが最適。機械的・電気的特性の最適なバランスを確保するのが狙いです。

ポリイミドを選ぶ最大の理由は難燃性です。それだけでなく、難燃性を維持しつつ、物理的・電気的特性で信頼性の高い性能を発揮します。伸長特性に優れ、誘電損失係数も低いです。コスト重視ならポリエステルも選択肢ですが、最高性能を求めるならポリイミド一択です。

3. フレキシブルPCB実装プロセスの開始

材料選定後、実装プロセスを開始します。最初のステップはブランキング（材料準備）です。必要な材料を準備し、先を見越して補助材料も揃えておきます。

次はドリル加工。自作基板設計は可能ですが、プロフェッショナル用途でアマチュアがドリル加工を行うのは推奨しません。薄く柔らかい材料を扱う専門知識が必要です。部品を損傷させず、性能を損なわずに穴を開けることが肝要です。

そのため、ドリル前に基板をスタッキング（重ね合わせ）することを検討すべきです。クラッディング層の全ピースを揃えれば厚みが増し、ドリル時の部品損傷リスクを最小化できます。

4. 洗浄とメッキ工程

ドリル加工が成功したら、まず材料を洗浄します。ドリルで残留物や汚れが付着している可能性があり、コンパクトな部品を扱う以上、ダメージフリーに保つための細心の注意が必要です。

洗浄完了後、パターンメッキ工程へ。無電解メッキの場合、適切な溶液を塗布してから処理します。酸性コロイドパラジウムが一般的ですが、用途に最適な代替案を専門家に相談するのも賢明です。反応時間と速度を適切に管理しないと、材料膨張のリスクがあります。

電解メッキの方が、柔軟性と機械的特性の向上、耐熱性強化の観点で優れる場合があります。電解メッキ採用時は、パネルを厚くして被膜完全性を高めます。

メッキ後も洗浄が必要。残留物を除去したら、イメージング工程へ。このアプローチは標準基板と類似しています。

5. エッチングとラミネーションの全知識

エッチング工程の段階です。リジッドフレックス基板設計の場合、剛性層とフレキシブル層を弾性材料の表面側で接合します。伝送方向、圧力、エッチング位置を厳密に管理し、エッチング方向を全工程で維持することが重要です。

エッチング完了後、表面処理で結合能力を向上。クラッディング層を所定位置に配置します。

専門家はクラッディング層と基板のベーキング（乾燥）を推奨します。湿気吸収ポテンシャルが異なるためです。ベーキングオーブンで数日間処理。また、スタックアップ設計の総高さは25mm以下に抑えるべきで、超過すると性能と信頼性に影響します。

5.1 ラミネーションで知っておくべきポイント

• 最適加熱レート： 170℃到達に10〜20分かけること。
• ラミネーション時間： 全圧条件下で正味圧力時間は約1時間。最大圧力到達は8秒以内が目安。
• 圧力範囲： 150〜300 N/cm²を維持。
• ガスケット材料： PVCフィルムやポリエチレンが適す。成形性（高いほど良い）、流動性（低いほど良い）、冷却時の形状保持性（サイズ変化なし）を重視。

6. フレキシブルPCB実装プロセスの完了

フレキシブルPCB実装の最終段階に近づきました。残りは基板のベーキングとホットメルト処理。基板は乾燥状態を維持し、濡らさないこと。シャープな処理で水分を完全除去します。

適切な梱包・出荷はメーカーが担いますが、貴社でも梱包計画をダブルチェックすべきです。輸送中に基板がダメージを受けないよう確認してください。

7. PCBニーズに最適な企業の選び方

メーカー選定で最も重要なのは、あなたの要望とリクエストに耳を傾ける企業を見つけることです。アプリケーションに対する具体的なイメージをお持ちでしょう。メーカーはそれを実現するため全力を尽くすべきです。不可能なら代替案を提示すべきです。

プレミアムでアクセスしやすい材料、先進的な設備（高度な基板にも対応可能）を保有していること。さらに、取引しやすいこと（迅速な見積もり、適正価格、スピード納品）も重要です。過去のプロジェクト実績、エンジニアのスキルを確認し、複雑なPCB構造ならプロフェッショナルに設計・実装を任せ、高性能・高信頼性基板を実現してください。

8. 結論

本記事では、フレキシブルPCBの全実装プロセスと使用技術を解説しました。実装は基板の構造と材料に依存します。予算も重要ですが、性能と信頼性を最優先に考えるべきです。トップクラスのメーカーは、プロセス全体を通じて支援し、設計と実装が完璧な取引になるよう保証します。
