リジッドフレックス PCB メーカー：究極の選択ガイド

リジッドおよびフレキシブル PCB は、すべてのニーズを満たすとは限りません。一部の領域では制限があります。これが、リジッドフレックス PCB に目を向ける必要がある理由です。これらの PCB は、フレキシブル PCB とリジッド PCB の両方の特性を兼ね備えています。

最高のリジッド フレックス PCB を見つけるには、高品質のメーカーやサプライヤーとのパートナーシップが必要です。それらは、時間とコストを節約するのに役立ちます。この記事を読むと、多くのことが理解できるようになります。しかし、最も重要なことは、自分に合った最高のリジッド フレックス PCB メーカーを選択する方法を理解できることです。

1.リジッドフレックス PCB メーカー — リジッドフレックス PCB とは?

リジッド フレックス PCB は、リジッド PCB の完全な代替品として機能しながら、ソリューションを提供するように設計されたボードです。名前が示すように、リジッド フレックス PCB はリジッド回路とフレキシブル回路のハイブリッドです。リジッド フレックス PCB は、フレキシブル プリント回路基板とリジッド プリント回路基板の両方に付随する要素を示します。これらのボードは、ボード上のいくつかの点で柔軟性があり、他の点で剛性があります。

ほとんどのリジッド フレックス PCB は、内部または外部のいずれかでリジッド ボードに取り付けられたフレキシブル回路基板の複数の層で構成されています。

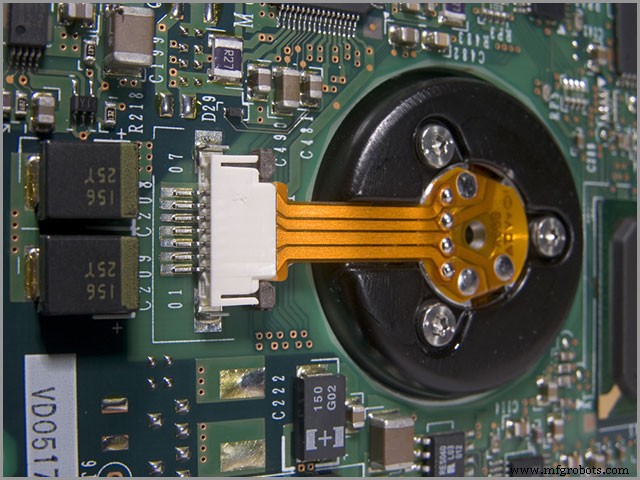

(リジッドフレックス PCB の拡大画像)

2. リジッド フレックス PCB メーカー –リジッドフレックス PCB の従来のアプリケーション環境とその利点

2.1 アプリケーション環境

リジッド フレックス プリント回路基板は、携帯電話からスマート デバイス、デジタル カメラに至るまで、幅広いアプリケーションを提供します。リジッド フレックス プリント回路基板の使用がますます増加しています。リジッド フレックスが頻繁に使用される領域は次のとおりです。

高振動環境

リジッドフレキシブルプリント基板は、耐衝撃性に優れています。それは、彼らが最も要求の厳しい、ストレスの多い環境のいくつかで生き残る可能性があることを意味します.高ストレス設定は、非常に簡単に機器に損傷を与える可能性があります。しかし、これを回避または最小限に抑えるには、リジッドフレックスの使用が必要です。周りを見渡すと、掘削や高速道路の舗装などの高振動環境でリジッド フレックス PCB が頻繁に使用されていることがわかります。

影響の大きい環境

リジッド フレキシブル プリント回路基板は、非常に簡単に大きな力に耐えることができます。これらのボードを影響の大きい環境条件にさらしても、心配する必要はありません。それらは、最も厳しい要件のいくつかの下でも、簡単に立ち上がり、期待される結果を提供できます。

2.2 リジッド フレックス PCB の利点

リジッド フレックス PCB の設計はやや困難ですが、最終的には注目に値するいくつかの顕著な利点があります。以下は、リジッドフレックス PCB の利点の一部です。

超軽量パッケージ

リジッド フレックス プリント回路基板は、主にそのパッケージングにより、完璧です。これらのボードは、超軽量パッケージ環境に非常に適しています。リジッドフレックスプリント回路基板は、かさばったりかさばったりしません。超軽量パッケージングが必要なクラスに完全に適合します。リジッドフレキシブルプリント回路基板は、パッケージングに関してはある程度自由です。これらのボードを小さなパッケージに収めることができることは、おそらくリジッド フレックス PCB のもう 1 つの利点です。

コストを下げる

あなたは、製造コストを気にする PCB 設計者ですか?その場合は、そのように心配する必要はありません。リジッド フレックス PCB の製造コストは高くありません。フレキシブルおよびリジッドプリント回路基板と比較して、それらの製造コストは低くなります。リジッド フレックス プリント回路基板では、関連するコンポーネントとインターコネクタが少なくて済みます。したがって、組み立て作業プロセスを簡素化するのに役立ち、組み立てをいくらか安価にします。

その他のメリット

• ボードの仕様を考慮してデバイスを作成するのではなく、デバイスに適合するようにボードを製造する柔軟性がメーカーに与えられます。
• リジッド フレックス PCB は小さな領域に完全に収まり、製品の小型化に大きく貢献します。小さなデバイスに完全に収まるように、簡単に曲げたり折りたたんだりできます。
• はんだ接合、端子圧着、コネクタなしで設計できます。そのため、要求の厳しいアプリケーションや環境にさらされても信頼性があります。
• リジッド フレックスは極端な高温にも耐えることができます。その理由は、熱安定性に優れているからです。この優れた機能により、防衛および軍事用途でのリジッド フレックス PCB の使用が強化されます。
• リジッド フレックス PCB は、UV、刺激の強い化学薬品、放射線への曝露、および油に対して優れた耐性を示します。
• 振動、衝撃、およびいくつかの過酷な産業条件に耐えることができます。
• その設計により、コンポーネントを両面に簡単に表面実装できます。

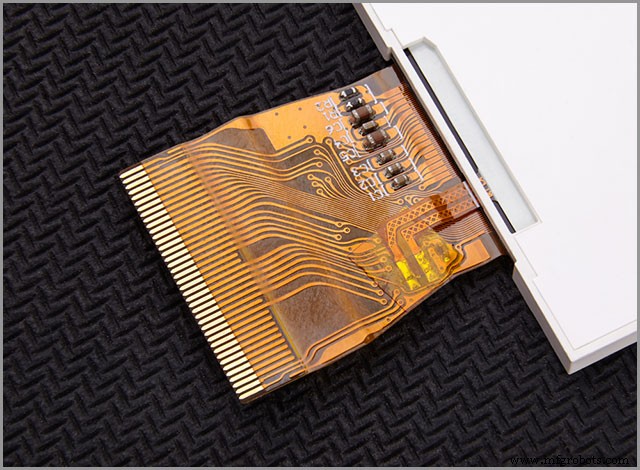

(LCD に接続されたリジッドフレックス PCB)

3. リジッド フレックス PCB メーカー –リジッドフレックスPCBの製造工程

リジッド フレックス PCB の製造プロセスは、従来の PCB とは異なり、面倒で時間がかかる場合があります。これには、メーカーが非常に正確に実行する必要があるいくつかの詳細で重要な手順が含まれます。手順の 1 つにわずかな誤りがあっても、すべてが台無しになる可能性があります。以下は、リジッドフレックス PCB の製造ステップ/プロセスの一部です:

ステップ 1:材料の準備

完璧なリジッド フレックス PCB を設計したい場合、最初に考慮しなければならないことは、材料の準備です。材料の選択が少ない場合は、リジッド フレックス PCB が適切に機能しないので安心してください。必要なすべての資料のリストを作成します。

ステップ 2:掘削

穴あけは、回路パターンのエッチングの次のステップです。ここでは、必要な数のパッド、穴、およびビアをドリルで開ける必要があります。撮影時には、メーカーは高速探査ツールを使用して精密な穴を開けます。多くのリジッド フレックス PCB メーカーは、レーザー穴あけ技術を使用して PCB に超小型の穴を開けています。

ステップ 3:スルーホール メッキ

スルーホールめっきは、穴あけに続いてすぐに行われます。注意すべき重要な点は、貫通穴プレートには細心の注意と精度が必要なことです。スルーホールめっきでは、慎重に穴を開けて銅で埋めます。銅は、回路基板上で優れた電気的相互接続を保証します。

ステップ 4:カバー レイヤー

アプリケーションカバー層またはカバーコートは、スルーホールめっきの後に行われます。ボードの上面と下面を保護することが不可欠です。 PCB メーカーは、基板にカバー層を適用することでこれを実現します。カバー層により、過酷な化学薬品、溶剤、または極端な環境からボードを確実に保護できます。メーカーは、スクリーン印刷プロセスを使用して、カバー層の材料を PCB に刻印します。

ステップ 5:回路パターンのエッチング

この後、スクリーン印刷段階で、回路パターンのエッチングを開始できます。銅ラミネートのエッチングは、スクリーン印刷に続きます。リジッドフレックス PCB メーカーは、ラミネートをエッチング槽に浸すか、エッチング液を使用してスプレーします。メーカーは、ボードの両側でこれを行います。

ステップ 6:スクリーン印刷

次のステップはより専門的なものになり、操作するには専門的な機器が必要です。材料を選択したら、すぐにスクリーン印刷を行います。スクリーン印刷は、必要なパターンを生成できる一般的な手法です。スクリーン印刷により、これらのパターンはラミネートの表面に直接現れます。標準の総厚は 50 ミクロンを超えてはなりません。

ステップ 7:余分な材料の除去

おめでとう！すぐに最終ステップに進みます。カバー層を適用すると、回路はほぼ使用可能になります。ただし、リジッド フレックス ボードの余分な材料を取り除く必要がある場合があります。余分な材料には、フラックスまたははんだペーストが含まれる場合があります。ボード上の余分な材料は、ボードの機能に影響を与える可能性があります。

ステップ 8:テストと検証

リジッド フレックス PCB 製造の最終ステップには、電気的テストと検証が含まれます。ここで、基板は最も厳しい電気的試験を受ける必要があります。このようなテストは、ボードの品質など、多くのことを確認します。それらは、パネルが実行できるかどうかを確立します。注意すべき重要なことは、テスト方法にはいくつかの種類があるということです。一般的なものには、フライング プローブ テストやグリッド法などがあります。

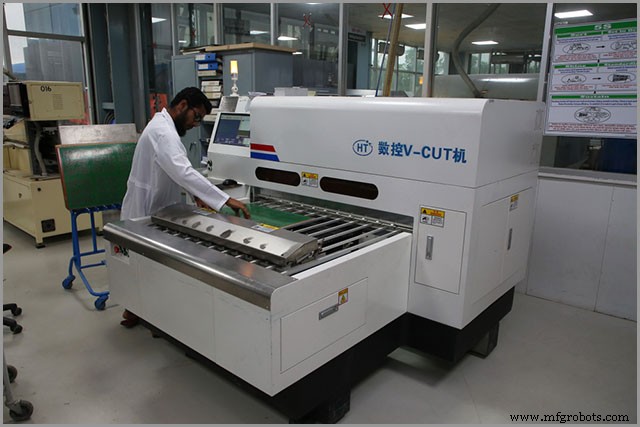

(リジッドフレックス基板の組立工程)

4. リジッド フレックス PCB メーカーを選択する際の考慮事項

経験と専門知識

リジッドフレックス PCB メーカーを探していますか?もしそうなら、あなたは市場で経験豊富な人たちと協力する必要があります.ハイエンドのリジッド フレックス PCB の製造には、市場で最も経験豊富なメーカーが必要です。経験と知識があれば、高品質のリジッド PCB を保証できます。

UL 94 V-0 難燃性等級の PCB の機能

リジッドフレックス PCB メーカーを選択するときは、そのメーカーが UL 94 V-0 定格のボードを製造していることを確認する必要があります。このような定格は、特に工業用および医療用の PCB にとって不可欠です。また、保険会社が保証条件の 1 つとして UL 認定を要求している方にも適しています。

インピーダンス要件

特にリジッドフレックス基板上でのインピーダンス制御回路の製造とモデリングは、困難な作業です。剛性のあるパネルや柔軟なパネルで行うよりも、より多くの作業が必要です。リジッドフレックスのメーカーを探している場合は、ボードが必要なインピーダンス要件を満たしていることを確認してください。製造の最後にボードをテストできるサプライヤーと協力するようにしてください。メーカーがパネルをテストして、必要なインピーダンス要件に一致していることを確認してください。

制作ニーズを満たす能力

リジッドフレックス PCB メーカーを探す場合、生産ニーズを満たす能力は非常に重要です。必要な PCB のバッチ数は?常に、生産ニーズを提供できるメーカーとパートナーシップを結ぶ必要があります。できない場合は、他の場所を探しても害はありません。

オを提供する能力 ネストップサービス

リジッドフレックス PCB メーカーを探すときは、ワンストップ サービスを提供するメーカーと協力してください。あるリジッド フレックス PCB メーカーから次のメーカーへサービスを求める貴重な時間を無駄にする必要はありません。このパスを選択すると、より多くのコストが発生する可能性があります。固定フレックス プロデューサーを探している場合は、ワンストップ サービスを提供するプロデューサーを選択してください。これらは高速で便利です。

信頼できるアフターサービス

アフターサービスは、企業の長期的なブランド ロイヤルティとイメージの向上に役立ちます。アフターサービスの提供は非常に重要です。これは、企業が顧客にその企業を信頼してもらい、商品を再度購入してもらうのに役立ちます。リジッド PCB メーカーを選択する際には、信頼できるアフターサービスを提供できるかどうかを考慮する必要があります。

リジッド フレックス PCB メーカー – 工場所有

最高のリジッドフレックス PCB を探すときは、工場の完全な所有権を所有する会社と協力する必要があります。工場を持つ企業は、リードタイムの​​短縮を保証します。さらに、オーダーメイドの製品を入手して、割引価格で入手できる可能性があります。複数の会社からリジッド PCB 製造サービスを求めようとすると、コストが高くなります。

リジッド フレックス PCB メーカー – 大量生産に対応する能力

大量生産に対応できる能力は、リジッド フレックス PCB メーカーを探す際に考慮する必要があるもう 1 つの要素です。大量の注文を最短時間で完了できますか?また、品質面でも妥協せずに、自分の望むものを作ってくれるでしょうか？メーカーがそうできる場合は、それらと協力することをお勧めします。

リジッド フレックス PCB メーカー – 認定試験手順の保有

最後に、リジッド フレックス PCB メーカーを探す場合、認定されたテスト手順を持っていることを確認する必要があります。彼らはあなたの取締役会に最高の業界標準を課していますか?リジッドフレックス PCB は、徹底的なテストを行った人から調達する必要があります。そうすれば、失望することなく機能する高品質の PCB を保証できます。

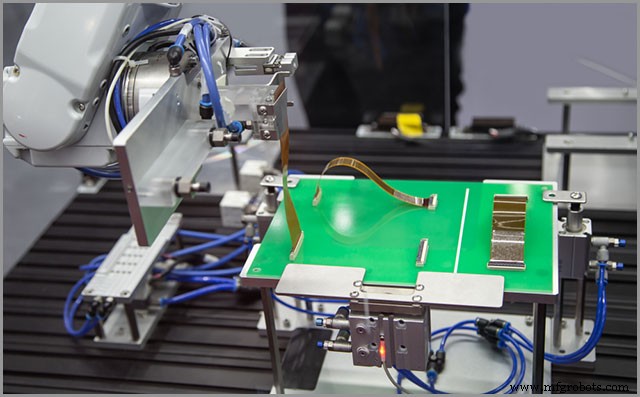

(高品質のリジッドフレックス PCB の製造プロセス)

5.制作費:いくらまで許容できますか?

リジッドフレックス PCB の製造は非常に高価です。リジッド フレックス プリント回路基板は、リジッド PCB の 5 倍以上の製造コストがかかります。リジッド フレックス プリント回路基板には、木製の固定パネルとは対照的に、一般的な材料が必要です。プリント回路基板の完全な製造を依頼する前に、製造コストを考慮する必要があります。

制作費に関して、どのくらいの金額を受け入れますか?リジッド PCB の設計から製造までのコストは重要です。

リジッド フレックス PCB は、アセンブリ前とは別のコンポーネントで製造され、最終的なボードになります。これには、複雑さと追加の処理ステップが伴い、コストが増加します。リジッド フレックス PCB の製造を進める前に、コスト要因を考慮する必要があります。

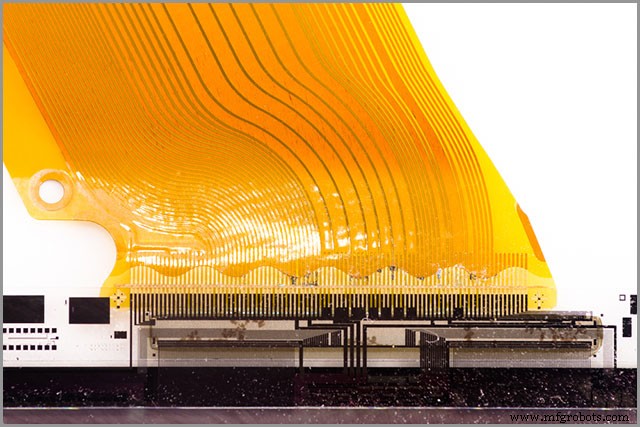

(リジッドフレックス PCB の正確な表現)

6. リジッド フレックス PCB メーカーの詳細 中国で

中国のリジッド フレックス PCB メーカーを調達したり、協力したりする理由はたくさんあります。以下は、中国で製造された PCB を調達する必要がある理由の一部です:

6.1 リジッドフレックス PCB メーカー– 製品の品質保証

中国のリジッド フレックス PCB メーカーは、世界でもトップクラスです。しかし、なぜ、あなたは尋ねるかもしれません。中国のリジッドフレックスPCBメーカーは、品質にこだわるため需要が高い。高品質のリジッド フレックス プリント回路基板が必要な場合は、中国のサプライヤー以外に探す必要はありません。同社のリジッドフレックス PCB のほとんどは長持ちします。中国からリジッド フレックス PCB を調達する場合は、かなり長い間、優れたサービスが提供されますのでご安心ください。

6.2 リジッドフレックス PCB メーカー– 生産コストの優位性

たまたま予算がありませんか？高品質で手頃な価格のリジッドフレックス PCB が必要ですか?その場合は、中国のメーカーからリジッドフレックス PCB を調達できます。

コストに関して言えば、中国のメーカーは最も競争力のある価格を提供しています。彼らの生産コストのほとんどは、他のものと比較して低くなっています。したがって、そのような PCB を少し安く手に入れることができるということです。

6.3 コロナウイルス環境下での中国の支配の信頼性

新型コロナウイルスは人々のビジネスのやり方を変えました。世界的な大流行であるにもかかわらず、中国は常に病気の蔓延を最小限に抑え、経済成長を維持することを確実にしてきました.

現在、私たちが直面しなければならない問題は、人々が自宅で仕事ができるようにすることで、製造業者が拡散を制御する必要があるということです。リジッドフレキシブル回路基板の製造と配布を担当するチームだけが作業に出動します。そうすることで、パンデミック時でも高品質のリジッド フレックス パネルの製造が保証されます。他の国の他の企業はパンデミックの影響を大きく受けているように見えますが、中国の製造業者は引き続き繁栄しています。

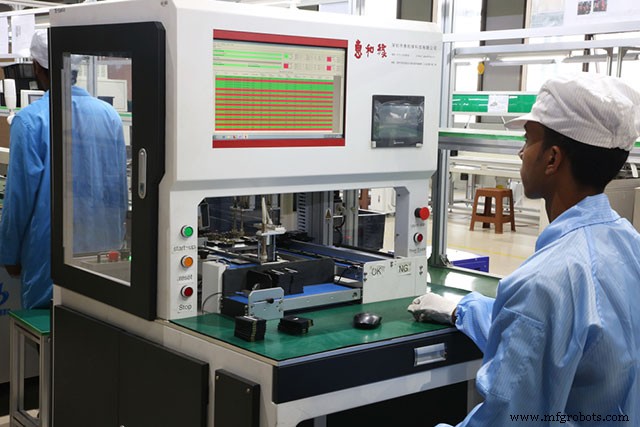

(リジッドフレックス PCB アセンブリに取り組んでいる中国人エンジニア)

7.生産状況に基づいて、適切なリジッド フレックス PCB メーカーを選択してください。

中国には多くのリジッドフレックス PCB メーカーがあります。ここでは、クイックターンサービスを提供できるものを見つけることが重要です.私たちには多くの選択肢があります。ただし、最適なリジッド フレックス PCB メーカーを見つけることは、生産状況によって異なります。生産状況はどの程度ですか?多くのリジッドフレックス PCB が必要ですか?生産状況によっては、ニーズに合った最適なリジッド フレックス PCB メーカーを見つける必要がある場合があります。最短時間で注文を処理できるものもあります。他の人は、注文を配達するまでに時間がかかりすぎます.生産状況に応じて、最適なものを見つけるためにいろいろと調べてみる必要があります。

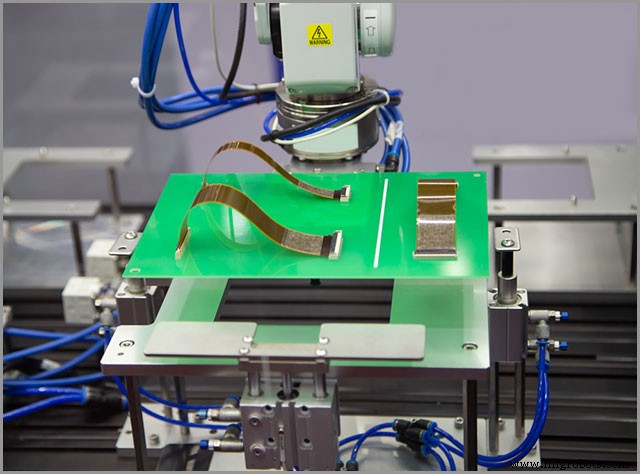

(大規模なリジッド フレックス PCB 生産に取り組んでいるエンジニア)

8.リジッド フレックス PCB メーカー – 注文方法は?

リジッドフレックス PCB の注文は簡単です。リジッドフレキシブル PCB を最短時間で納品したいですか?その場合は、次のことを行う必要があります:

リジッド フレックス PCB メーカー – 製造ドキュメントを準備します。

ご注文の前に最初に行う必要があるのは、生産書類の準備です。何枚のリジッドフレキシブル PCB が必要ですか?ご希望のサイズ、形、色、素材の種類をご案内する必要があります。生産文書を準備することで、必要なものを確実に手に入れることができます。

リジッド フレックス PCB メーカー – 信頼できるメーカー担当者に連絡

信頼できるメーカーとの接触を確立することも重要です。それを使用するには、業界で有名な人の連絡先を見つける必要があります。最も信頼できるものを探してください。

フィールドトリップを実施する - フィールドトリップを実施して、業界で最高のメーカーを確立するのに役立つ場合があります.遠足は面倒で時間がかかるかもしれませんが、最終的には役に立ちます。業界で最高の名前と最悪の名前を個人的に見ることができます。

リジッド フレックス PCB メーカー - オンライン注文

PCB のオンライン注文は、おそらく最も迅速で便利な注文方法です。あなたがしなければならないのは、オンラインで最高のサプライヤーを検索し、注文することだけです.多くの人は、オンラインで注文するほうが速いため、好んで注文します。

あなたはセールスとのコミュニケーションを維持しています。

次の注文を行う前に、営業部門とのコミュニケーションを維持する必要があります。このようにして、いつ注文するべきか、いつ電話しないべきかがわかります。営業部が商品の動きをご案内いたします。

(注文要件を検討するリジッド フレックス サプライヤー)

まとめ

信頼できるリジッドフレックス PCB メーカーをお探しですか?彼らは経験が豊富で、最短時間で PCB を納品できますか?当社は経験豊富で、必要に応じてリジッド フレックス PCB に関する実践的な支援を提供できます。

当社のターンアラウンド タイムは比較的速く、当社のリジッド フレックス PCB はこの分野で最高です。より多くのリジッド フレックス PCB 生産について話し合うことができるように、今すぐお問い合わせください。
