RoHS 2 – RoHS 2 準拠の PCB 製品の製造方法
PCB が属する電気および電子機器 (EEE) の製造では、特定の制限が適用されます。ほとんどの場合、ここでのこれらの制限は、製造中の有害化学物質の使用をガイドします。したがって、高品質のボードを製造する場合は、特定の規制に準拠する必要があり、RoHS 2 規則はその 1 つです。 RoHS の下では、環境を保護することができます。
今日、特にエレクトロニクス業界全体で、規制を回避する方法はありません。しかし、なぜそんなに RoHS 2 を強調するのでしょうか?この記事は、RoHS 2 を深く理解し、RoHS 2 規格を満たす PCB を製造するのに役立ちます。
(RoHS 2 ガイドラインの実装方法について話し合うエンジニアのチーム)
1. rohs2 とは?
そもそも、RoHS とは、Restriction of Hazardous Substances の略です。それは欧州連合からの起源をたどり、電子機器の製造における有害化学物質の使用を制限しています. 2011 年に発行された RoHS 2 または Recast RoHS 2 指令 2011/65/EU は、さらに制限が厳しい別の指令です。
RoHS 2 は、元の RoHS に代わるものとして、2013 年に EU 加盟国全体で発効しました。最初のディレクティブと同じですが、これはやや広範です。 EEE メーカーに追加の義務を課す傾向があります。したがって、PCB 業界の関係者も RoHS 2 指令に準拠する必要があることを意味します。
ここでの注目すべき指令には、完成品への CE マーキングの適切な添付が含まれます。もう1つは、適合性を実証することを目的とした技術文書の作成です。また、コンプライアンス違反の自己報告も提供します。
2. RoHS2 が規定する制限物質は何ですか?
RoHS 2 は、特に EEE 業界にとって依然として重要な課題である環境規制規格です。電子機器メーカーが挑戦し続けている多くの禁止物質があります。最も影響を受けるのは、PCB の製造部門です。一部の化学物質は、PCB 製造中に使用を避けるのが非常に困難です。
電子機器の製造中に RoHS 2 が禁止する制限物質には、次のものがあります。
- ポリ臭化ジフェニル エーテル (PBDE):<1000 ppm
- ポリ臭化ビフェニル (PBB):<1000 ppm
- 六価クロム:(Cr VI) <1000 ppm
- 水銀 (Hg):<1000 ppm
- 鉛 (Pb):<1000 ppm
- カドミウム (Cd):<100 ppm
上記はRoHS2指令の禁止物質の一部です。将来さらに追加されるかどうかは誰にもわかりません。ただし、将来的には、他の物質に対する制限が追加される可能性があります。そのような化学物質が有害であることが判明した場合、リストは確実に増加します。
(必要な RoHS 資料)
3. rohs2準拠の重要性
科学的および環境的報告によると、地球は有害な化学物質の受け入れ側にあります。これらの化学物質のほとんどは、メーカーが電気および電子機器の製造に使用するものです。環境に加えて、人間もこれらの有害化学物質に苦しんでいます。たとえば、鉛は、人体に長時間さらされると癌を引き起こす可能性がある化学物質です。
規制は環境に有害であるため、RoHS 2 規格は不可欠です。それらは、特に電子製品の製造およびリサイクル中に、職業的曝露の点で有害です。ただし、RoHS により、電子機器の製造中にそのような危険性が大幅に軽減されます。
RoHS 2 に準拠している企業は、より良い場所に立っています。しかし、どのように、あなたは尋ねるかもしれません。そのような企業は、顧客を大切にしていることを示しています。彼らは、有害な影響を含まない製品を生産しているというイメージを伝えています。そうすることで、そのような企業は顧客の信頼を獲得し、ライバル企業との競争を急速に凌駕する側面があります。

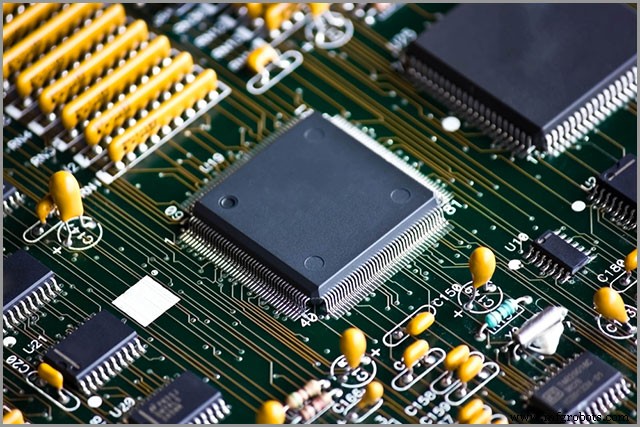

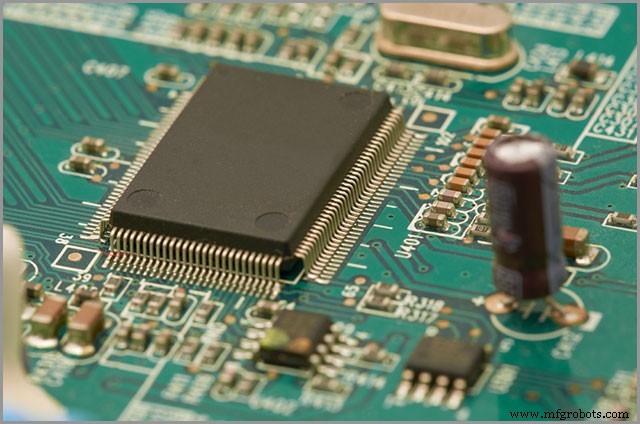

(RoHS準拠基板の拡大画像)
4. PCB 製造業界で RoHS 2 規制を満たす方法
4.1 RoHS 2 指令の実施と罰則
RoHS 2 指令の履行に向けた最初のステップは、その完全な実施です。 PCB メーカーは、コンプライアンスが避けられないという事実を受け入れる必要があります。廃業したくない場合を除き、RoHS 2 指令の完全な実施を保証する必要があります。したがって、完全な実装が達成可能になった時点で、その後に適用される罰則が適用されます。
定められた RoHS 2 規則および規制に従わない者には罰則が必要です。これらの罰金は、企業が違反を恐れないようにするために、非常に厳しいものにする必要があります。サーキット会社がそのような規則を無視しているという疑いの余地のない証拠がある場合、彼らは多額の罰金を支払わなければなりません.これは、製造中に有害な化学物質を使用しようとする他の PCB 企業への教訓となるでしょう。
4.2 従業員のトレーニング
労働力の学習、トレーニング、および再教育の実施は、本質的に終わりのないものであるべきです。したがって、学習は継続的なプロセスです。従業員は RoHS 2 の実施に関する事項についてよりよく訓練されていますか? RoHS 2 の履行が計画どおりに進むには、従業員のトレーニングが必要です。トレーニングを受けていない従業員は、RoHS 2 規制の完了を確認できる立場にありません。業界標準を満たすプリント回路基板を製造する場合は、従業員を訓練する必要があります。
さらに良いことに、推奨される化学物質で構成されるボードの製造方法について、彼らを訓練する必要があります。最高の PCB 企業の中には、RoHS 2 準拠ガイドラインの下で回路製造に関して最高の訓練を受けた担当者がいるものもあります。そのため、従業員をトレーニングするようにしてください。
そのため、最新のオンラインでカスタマイズ可能な学習管理システム ソフトウェアへの投資を検討する必要があるかもしれません。これにより、特に RoHS 2 ガイドラインに関する最高の従業員トレーニングを実現できます。
4.3 日常の間違った操作を避ける
RoHS 2 ガイドラインに準拠した PCB を製造する場合、問題が発生する可能性があります。一部の操作がうまくいかない可能性があり、RoHS 2 に準拠していない製品を展開する可能性があります。製品が RoHS 2 ガイドラインに準拠していることを確認したい場合は、間違った基本操作を避ける必要があります。
しかし、ここで間違った日常の操作を回避するにはどうすればよいでしょうか?とても簡単です。あなたがしなければならないことは、最初からすべてを正しく行うことだけです。また、すべてのステップとすべてのプロセスが正しいことを確認してください。使用する化学薬品から使用する機械まで、すべてを合理化する必要があります。このようにして、ボードは RoHS 2 指令に適合しているので安心です。
4.4 比較的完全な生産文書を準備します。
あらゆる製品の製造において、完全な製造ドキュメントは不可欠です。製造ドキュメントが完全でない場合、RoHS 2 に準拠していない回路基板になる可能性があります。生産文書には、必要なもの、使用する機械、必要な化学物質が記載されています。
完全な生産文書を準備した瞬間に、これらの規制を迅速に満たすことができますのでご安心ください。
4.5 適切なサプライヤーの選択
最後に、PCB 製造に関して RoHS 規制を満たすには、適切なサプライヤーと協力してください。メーカーとして、信頼できるサプライヤーとのみ協力するようにしてください。このようにして、回路基板の製造時に必要な化学物質を確実に使用することができます。
適切なサプライヤーから化学物質を調達できなければ悲惨です。ほとんどの場合、RoHS に準拠していない PCB を製造することになります。長期的には、そのようなサプライヤーは、RoHS に準拠した最良の化学物質に関する情報を持っていない可能性があります。最終的に、特に製品をリコールする必要がある場合は、損失が発生する可能性があります。
サプライヤーの調達は、非常に簡単なプロセスです。あなたがしなければならないのは、信頼できるものをインターネットで検索することだけです。彼らのレビューを調べて、業界で最高の名前を見つけてください。また、彼らの経験年数と、彼らが 1 年間にプッシュする化学物質の量を必ず確認してください。これを行うことで、市場で最高のサプライヤーと協力することが保証されます.
（RoHS研修を受ける女性社員）
5. rohs2 規制を満たすために PCB 製品をテストする方法
PCB 製品をテストして、規定された RoHS 規制をすべて満たしていることを確認するには、いくつかの方法があります。 PCB 設計者は、主にポータブル RoHS アナライザーを使用してこれらのテストを実行します。ポータブル RoHS 分析装置は、XRF 金属分析装置または蛍光 X 線分析装置とも呼ばれます。
制限された金属をスクリーニングして検出します。 4 つの追加の実施形態と RoHS フタル酸 2 では、そのような化合物をテストするさまざまな方法が必要です。ただし、今のところ、PCB 設計者は主に RoHS アナライザーを使用して製品をテストしています。

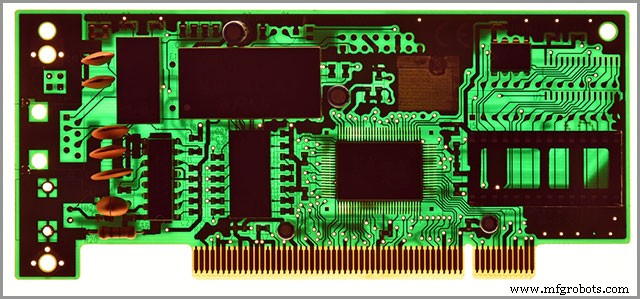

(RoHS X 線検査テストの準備が整った PCB)
6. RoHS2 と元の RoHS の違いは何ですか?
RoHS 2 は元の RoHS の改良版です。元の RoHS には、禁止物質がいくつか含まれているだけでした。これらは、電気および電子機器の製造には理想的ではない物質です。ただし、ROHS 2 は元の RoHS を拡張したものです。 RoHS 2 は現在、すべての電子/電気機器、スペアパーツ、およびケーブルを対象としています。 2019 年 7 月 22 日の時点で、すべての電子機器会社が RoHS 2 に準拠することが要件でした。
元の RoHS と RoHS 2 の間には、注目に値する別の顕著な違いもあります。 RoHS に基づいて製造された範囲内の製品には、6 つの制限物質が含まれていてはなりません。作品を EU 市場に出す会社は、コンプライアンスを示すために記録を維持する必要があります。
一方、RoHS 2 では、追加のコンプライアンスと適切な記録管理が要求されます。メーカーは 10 年間の記録を保持する必要があります。
記録管理には、CE マーキング、適合性評価、および不適合の自己報告を含める必要があります。
6.1 RoHS2 と RoHS3 の違い
次に、RoHS 2 および RoHS 3 指令は、すべての電気および電子機器メーカーの注目に値します。では、RoHS2 と RoHS3 の違いは何ですか? 2015 年 3 月 31 日、新たな指令が発令されました。それは指令 2015/863 であり、多くの人には RoHS 3 としてよく知られています。ここでは、制限される 4 つの物質が追加されました。
RoHS 3 制限の施行は、2019 年 7 月 2 日に発効しました。以前の制限と同様に、RoHS 3 への準拠は、EU で販売されるすべての適切な電子および電気機器に適用されます。ただし、監視制御ツールや医療機器は、すぐに RoHS 3 に準拠する必要はありません。 RoHS 3 指令に準拠する前に、さらに 2 年間の猶予期間があります (2021 年 7 月 22 日まで)。
6.2 RoHS 4 および RoHS 5 の詳細説明
RoHS 4 はありますか?今のところ、そのような正確な予測は誰にもできません。おそらく、遅かれ早かれ RoHS 4 が発表され、他の 7 物質が含まれることになるでしょう。ロバの下にある7つの追加物質のいくつかは、コバルト、ベリリウム、および三酸化アンチモンです.その他には、リン化インジウム、ニッケル、中鎖塩素化パラフィン、テトラブロモビスフェノール A などがあります。
RoHS 5 は、6 つの制限化学物質/物質のうち 5 つに準拠していますが、鉛には準拠していません。カテゴリ 8 および 9 の特定用途の鉛は、数年間免除されることに注意することが不可欠です。

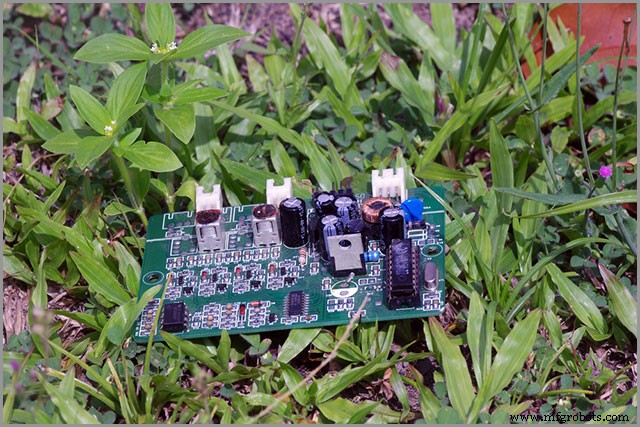

(独自の RoHS ガイドラインに基づいて作成されたボード)
7. ROHS 2 免除について理解する
ここまでで、EEE の製造において特定の有害化学物質の使用が RoHS によって制限されていることはよく知られています。ただし、特定のアプリケーションでは、そのようなことができない場合があります。それらの使用を制限することが科学的および技術的に困難な場合があります。このような場合、RoHS はまったく適用されません。
RoHS の免除は、ほとんどの場合、法域によって異なります。たとえば、中国では、ある禁止物質が韓国で多く使用されていることがわかります。ただし、一般に、RoHS の免除には次のものが含まれます。
- 片面キャップ蛍光灯中の水銀
- 一般照明用の片口蛍光灯
- 一般照明用の三色蛍光体を備えた両端直管型蛍光灯

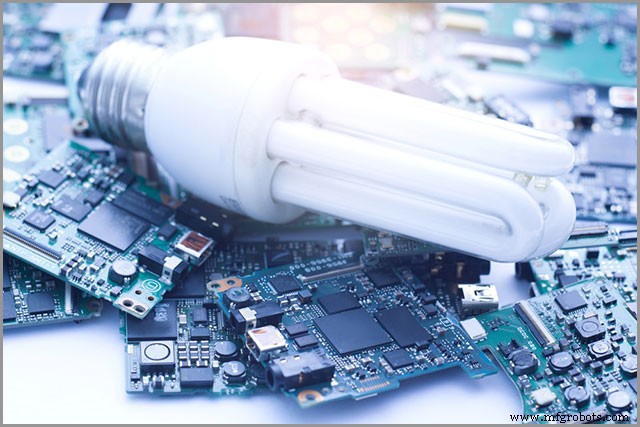

(蛍光灯 PCB の近くの写真)
8. RoHS 2 が適用される業界
RoHS 2 が適用される、または適用される可能性がある業界がいくつかあります。まず、電気および電子部品を販売または流通させる事業体に適用されます。コンポーネント、サブアセンブリ、またはケーブルを EU 諸国に販売または配布する機関も、RoHS 指令の対象となります。 EU 諸国に電子機器を販売する再販業者または流通業者に電子機器を販売する場合は、RoHS 指令を順守する必要があります。
RoHS は、金属産業にも劇的な影響を与えます。電子部品の仕上げに陽極酸化、金属メッキを必要とするアプリケーションには、RoHS が適用されます。これらの仕上げのほとんどは、プリント回路基板の製造で一般的です。したがって、PCB 業界も RoHS の影響を感じていることになります。

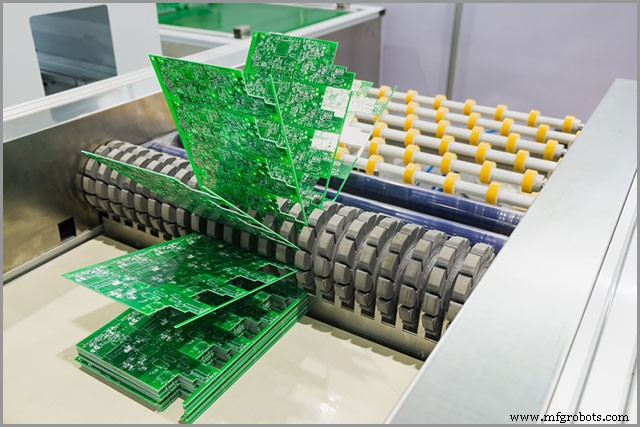

(金属産業での使用を意図した RoHS 準拠の PCB)
9. RoHS2 に関する一般的な質問
以下は、多くの電気および電子の専門家が RoHS に関して尋ねる最も一般的な質問の一部を網羅しています。繰り返しになりますが、PCB メーカーは電子メーカーの傘下にあることを覚えておいていただけると助かります。質問は次のとおりです:
9.1 RoHS 2 は CE マーキング指令でもありますか?
9.2 RoHS と REACH の関係は?
REACH (Registration, Evaluation, Authorization, Restriction of Chemicals) は一般的な規制です。それは、化学物質の製造とその後の使用に対処します。ほとんどの場合、環境と人間の健康への影響を強調しています。欧州化学機関 (ECHA) は、REACH のすべての活動を監視しています。それは、彼らが 197 の高懸念物質 (SVHC) と呼んでいるものを扱っています。
一方、RoHSは電子・電気機器に含まれる物質を制限しています。これには、ケーブル、配線、ディスプレイ、そしてもちろん回路基板などのアイテムが含まれます。注意すべき重要なことは、REACH 制限リストにもすべての RoHS 制限物質があることです。これらの物質は、発がん性、生殖毒性、および変異原性があります。それらは生物蓄積性および内分泌攪乱物質でもあります。 REACH は、筐体、コーティング、塗料、溶剤などの製品をさらに管理します。
9.3 RoHS と WEEE の関係は?
WEEE とは、Waste from Electrical and Electrical Equipment の略です。指令 2002/96/EC と呼ぶ人もいます。これは、電気および電子機器の処理、回収、およびリサイクルを義務付けています。 2006 年 8 月 13 日以降、EU 市場で該当するすべての製品が WEEE に準拠する必要がありました。 「ウイリービン」のステッカーも必需品になりました。
WEEE 準拠は、リサイクルと回収を念頭に置いた電気部品 (PCB を含む) の設計を奨励することを目的としています。 RoHS はさらに、電子機器メーカーが使用する有害物質の削減を求めています。別の角度から見ると、RoHS は有害物質の規制を行い、WEE はその廃棄をチェックします。
9.4 RoHS 指令と ELV 指令の関係は?
RoHS指令とELV指令の関係で注目すべきことがあります。まず、End of Live Vehicle は自動車を対象としていますが、RoHS 指令は幅広い電気および電子製品を対象としています。これはすべて、プリント回路基板業界など、いくつかの電子業界に共通しています。 ELV指令は、電気ケーブル、配線、および車両が使用するコンポーネントに触れています。
ELV 指令は、2003 年 7 月 1 日に施行されました。これは、水銀、鉛、六価クロム、およびカドミウムの使用を制限する古い概念です。 RoHS は 2013 年に施行されたばかりです。ELV に比べて古い概念ではありません。ただし、どちらも電子機器製造企業が有害物質の使用を制限することを目的とした制限措置です。
上記のような有害物質を含まない製品の製造に対する圧力は今後も高まるでしょう。このような呼びかけは、すぐには終わりそうにありません。すぐに、交換があります。世界中で、規制に準拠しなくなった製品の代替品がますます目撃されるでしょう。
9.5 RoHS と紛争鉱物 (T3&G) との関係は?
RoHS と紛争鉱物の関係は、ほとんどが完全な材料宣言 (FMD) にあります。多くの場合、コンプライアンス宣言では、RoHS と紛争鉱物 (T3&G) が 1 か所にリストされる傾向があります。紛争鉱物には、タングステン、タンタル、金、スズなどがあります。それらの起源をたどると、3TG鉱物という名前で呼ばれます。
コンゴ民主共和国では、コバルトの採掘も盛んです。コバルトは、バッテリーの製造に多用される必須ミネラルの 1 つです。電気自動車は主にこれらのタイプのバッテリーを使用しており、そのマイニングは今後数年間で増加するはずです。
RoHS と紛争物質 (T3&G) との最も重要な関係は、自己申告の側面です。自己申告により、業界標準への準拠が保証されます。前述のように、RoHS 指令は、電子機器を扱う企業に提出証明などの自己報告を義務付けています。同じことが紛争資料 (T3&G) にも当てはまります。ドッド・フランク法の下では、上場企業全体が、世界中の紛争関連資料の発信元である SEC に報告する必要があります。

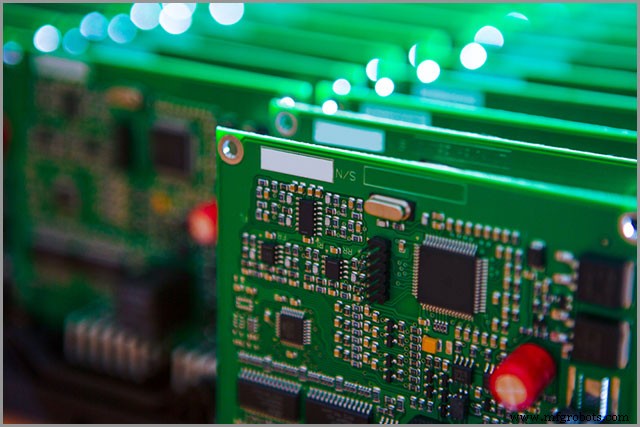

(完全準拠の RoHS PCB ボード)
まとめ
要約すると、RoHS 2 ガイドラインを実施する必要性を無視することはできません。その実施を継続しなければ、環境と人間の健康の両方が影響を受けるでしょう。影響は主にマイナスです。 RoHS 2 は、人間や環境に適さない危険な化学物質の使用を制限します。
WellPCB では、RoHS 2 に準拠しており、PCB に鉛フリーのはんだメッキを使用しています。私たちは、人間と環境の健康保護に関する法律を完全に遵守します。 RoHS に関するご質問は OurPCB までお問い合わせください。規制の範囲について話し合い、ボードをよりユーザーと環境に優しいものにすることができます!
