非常灯回路:総合ガイド
停電は私たちの日常生活に大きな支障をもたらします。その結果、このような停止中は通常の照明操作がすぐに失われ、突然の暗闇に陥ります。ありがたいことに、非常灯回路はその問題に対する完璧な解決策を提供します。これらは、通常の電源が照明器具に電気を供給しなくなるとすぐにオンになります。
このガイドは、単純な緊急ランプ回路を構築するための正しい軌道に乗ることを目的としています.このような分割払いがあれば、完全な暗闇にとどまることを心配する必要がなくなります。
非常灯とその仕組み
(建物内で予期せず停電が発生する場合があります。)
非常灯は、建物で停電が発生したときのバックアップ照明オプションとして機能します。停電時に電池式ライトを自動的に作動させる電源回路で構成されています。さらに、非常灯は、突然の暗闇の中で人々が自分自身を見つけたときに即座に照明を提供し、非常に便利な備品を提供します.
緊急システムが設置されていれば、電力が復旧するまで、発電機やインバーターなどの別の照明源を見つけることができます。

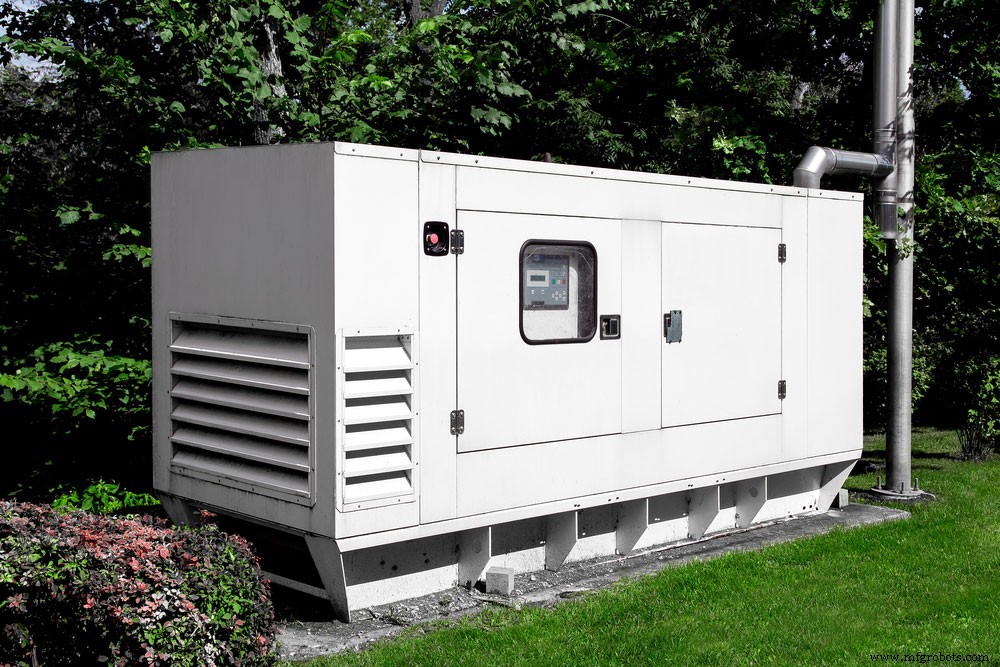

(発電機は、停電時のバックアップ電力も提供します。)
各非常灯は建物の電源に接続されています。通常、電源が切れるとAC電源も流れなくなります。実際には、これによりバッテリ バックアップ電源がオンになり、照明器具に DC 電力が供給されます。これらのバッテリーは、AC 電源の復旧後 24 時間以内に完全に再充電する必要があります。これにより、停電時に少なくとも 90 分間持続することができます。その場合でも、バッテリー パックは 120 分間電力を供給できます。一部の非常灯回路は、必須の建築基準法の最小照度レベルを満たしています。
さらに、高いパフォーマンスを確保するために、非常灯システムを毎月 1 分間テストすることをお勧めします。また、年に 1 回、バッテリーを 30 分間放電する必要があります。停電時にバッテリが正常に機能するには、周期的な操作が必要です。 30 分間の放電により、必要なときに問題なく動作することが保証されます。
自動 LED 非常灯回路の作り方
光出力のため、この回路は LED ライトを利用しているため、白熱灯よりも電力効率が高く、明るいです。
(LED ライトは、白熱灯に比べて消費電力が少なくなります。)
白熱灯に比べて消費電力が少ない)
簡単な非常灯回路を構築するには、次の部品が必要です:
- 909 500mA 降圧変圧器 – 1x
- 二極の双方向スイッチ – 1x
- 12V SPDT 単極双投リレー – 1x
- 6V/12W LED 照明パネル – 1x
- 7806 IC レギュレータ – 1x
- IN4007 ダイオード – 4 個
- 1K 抵抗 – 1x
- 1000uF/35V コンデンサ – 2 個
- 470uF/16V コンデンサ – 1x
- 赤色 LED インジケータ – 1x
- 6V/5A 充電式バッテリー
- プリント基板
- はんだごて
DIY 非常灯の手順:
ステップ 1:整流回路を構築する
まず、2 つのダイオードを 12V リレーのコイルと沿線端子に配線して、全波整流回路を作成します。次に、最後の 2 つのダイオードを IC レギュレータの入力チャネルに接続します。最後に、トランスの出力側を各ブリッジ整流器に配線します。
ステップ 2:スイッチを接続する

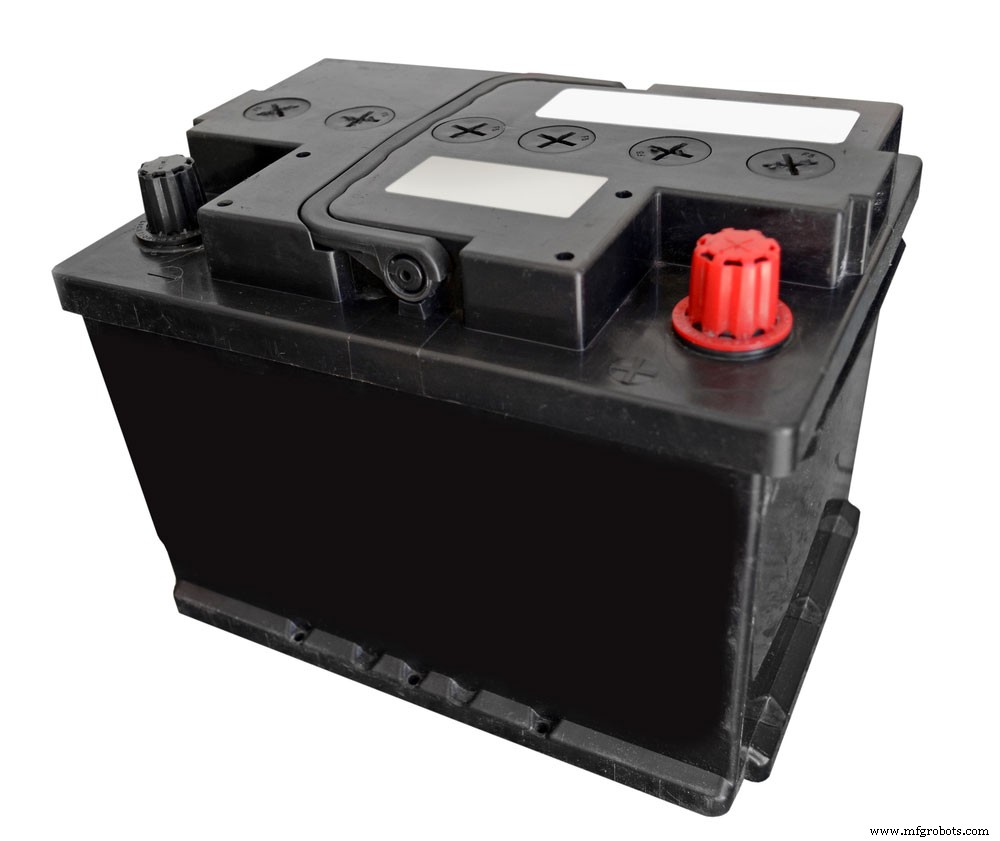

(回路に接続された 6V 産業用充電式バッテリー。)
6V バッテリーのプラス端をリレーの極に接続します。その後、リレーの 5 を接続する必要があります。 スイッチの 1 st 端子 ターミナル。次に、IC レギュレーターの出力端子から 3 への接続を形成します。 スイッチの端子。最後に、スイッチの極を 6V LED ライトのプラス側に接続します。
ステップ 3:アース線を接続します。

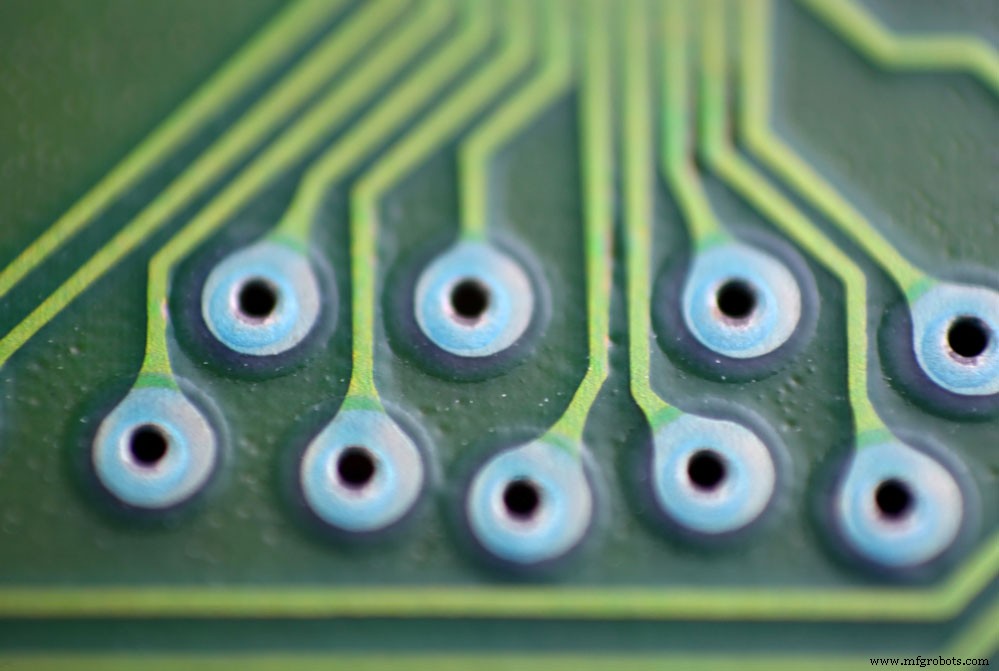

(回路基板上のグランドライン。)
次のステップでは、グランド ラインを接続します。バッテリーのマイナス端子とコイルの 3 を接続します アースへの端子。次に、IC レギュレータのベース ピンと LED の負極を回路基板のグランドに接続します。
ステップ 4:コンデンサを組み込む

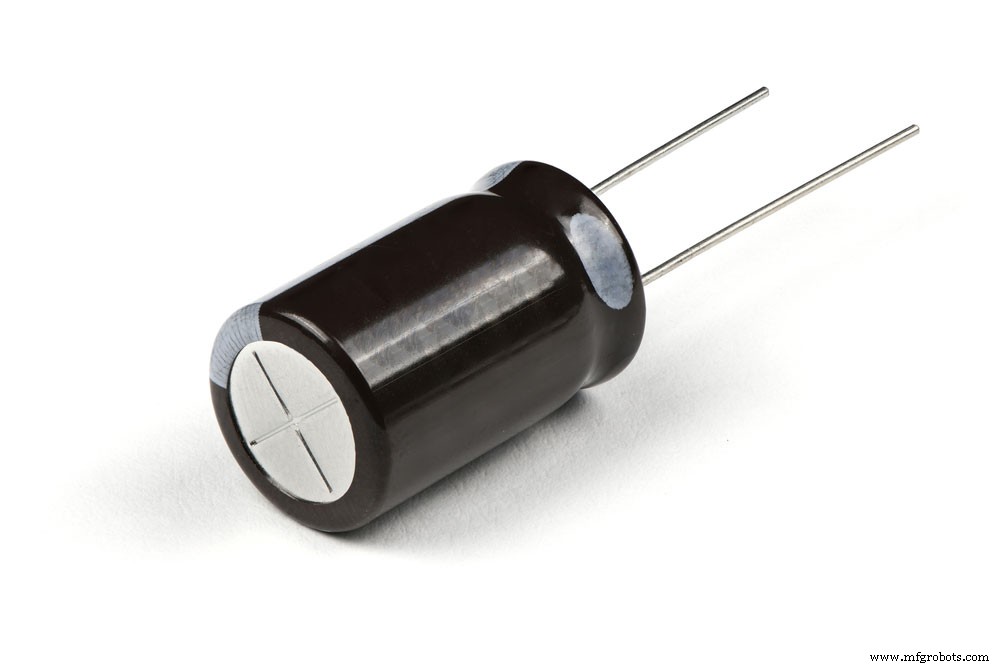

(コンデンサを示す画像。)
最後に、両方の整流器 (4 つの IN4007 ダイオードすべて) とグランド ラインの反対側に 2 つの 1000uF コンデンサを実装します。次に、赤色 LED と 1K 抵抗の両方を 1000uF コンデンサの反対側の直列に統合します。最後に、470uF コンデンサを IC レギュレータの出力に横方向に追加します。
回路の動作原理:
まず、バッテリに AC 電圧 (100mA) を供給する AC モード ブリッジ整流器が、トランスのコイルに電力を供給します。これは、AC 電源がアクティブになった後に発生します。この効果により、リレーの極はバッテリーと DC 電圧との接続を形成します。
次に、もう一方のブリッジが IC レギュレータに電圧を分配し、電圧が 9V から 6V に低下します。そうすれば、スイッチが極と 4 番目の に電力を供給すると、LED ライトが点灯します。 ターミナル。したがって、バッテリーは LED パネルに電力を供給します。
この回路は、ライトが必要ないときのバッテリー充電器としても機能します。スイッチを逆にすると、この機能が提供されます。このような設定では、スイッチは最初の 間の接続を形成します。 ターミナルとポール。次に、LED を IC レギュレータのプラス側に接続します。したがって、バッテリーの充電中は LED が非アクティブのままになります。
この回路は、自動非常灯としても機能します。主電源がオフになっている間、リレーの極はリレーの 5 に電流を送信します。 ターミナル。つまり、開いていない状態になります。現在の構成では、バッテリーが LED ライトに電力を送り、LED ライトを点灯させます。ただし、バッテリーを充電する必要がない場合は、AC 電源を切断し、スイッチの 2 つ目の を接続します。 そして3番目
非常灯アプリケーション
非常灯は、停電時や、暗い部屋や倉庫などの薄暗い場所で使用できます。

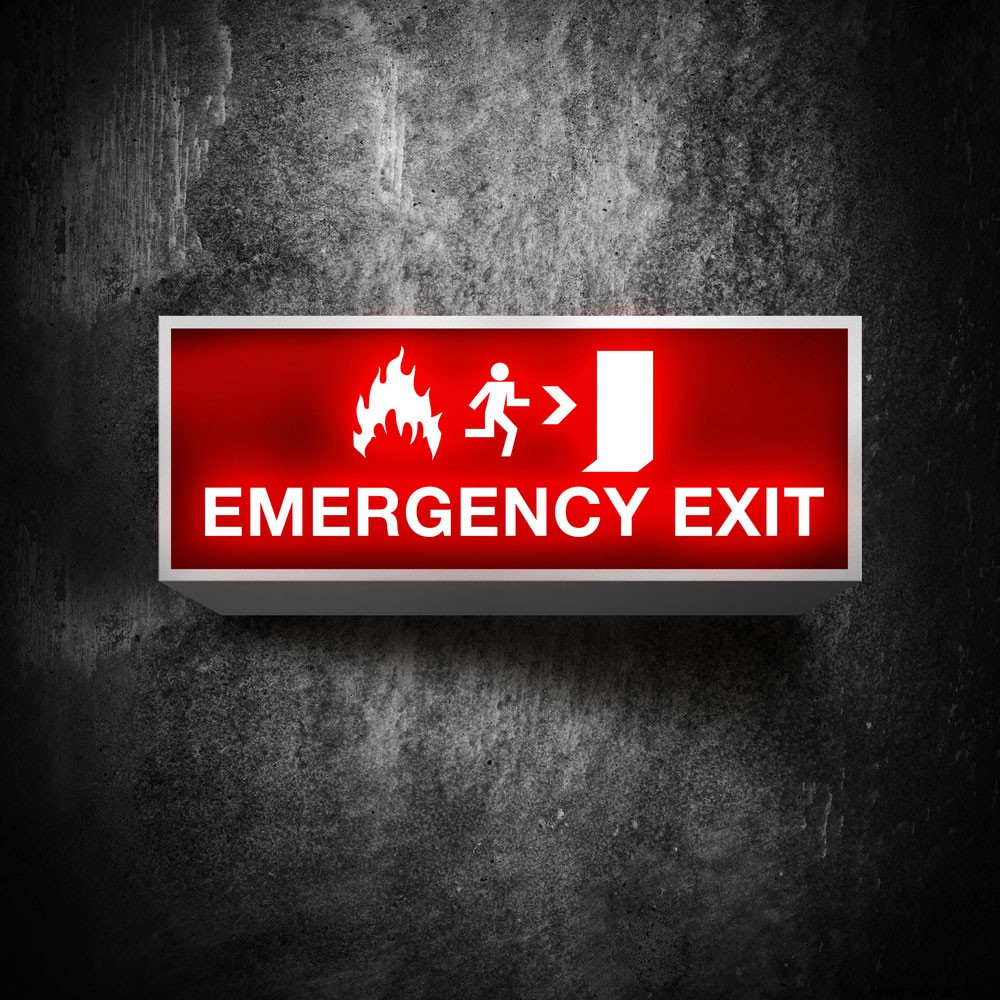

(非常灯アプリケーションには、出口標識が含まれます。)
建物、家庭、勉強部屋、職場にも設置できます。停電による日常業務の中断を防ぎます。
出口標識の非常灯としても機能します。
まとめ
全体として、非常用照明システムは、通常の電源が途絶えた場合に優れたバックアップ照明オプションを提供します。これらは通常、バッテリ電源に依存してランプを点灯させ、ランプは自動的にオンになります。実際には、これは暗い領域を照らします。また、資格のある専門家がバッテリーが正常に機能することを確認する必要があることにも注意しました.また、停電から電源が復旧してから 24 時間後にバッテリーを完全に充電することをお勧めします。結局のところ、この技術により、次の停電時に非常灯を 90 分間点灯させることができます。
