SL100トランジスタ：包括的なガイド
トランジスタは複雑な電子部品になる可能性があります。トランジスタを抵抗器と間違えて混同することがよくあるほどです。ただし、トランジスタの種類と用途ははるかに多様です。このガイドでは、特にSL100トランジスタについて説明します。他のトランジスタとの違い、その構造、および最適な使用時期について説明します。
SL100トランジスタとは何ですか？
SL100は、安価な多目的バイポーラ接合NPN（負-正-負）トランジスタです。低から中程度のパワートランジスタです。したがって、初心者の回路基板プロジェクトに適しています。

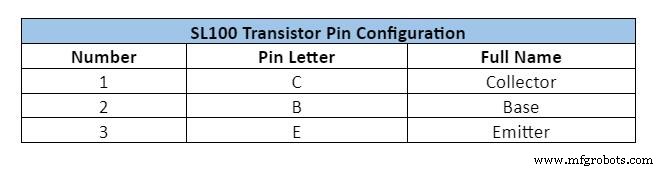

SL100トランジスタピン構成

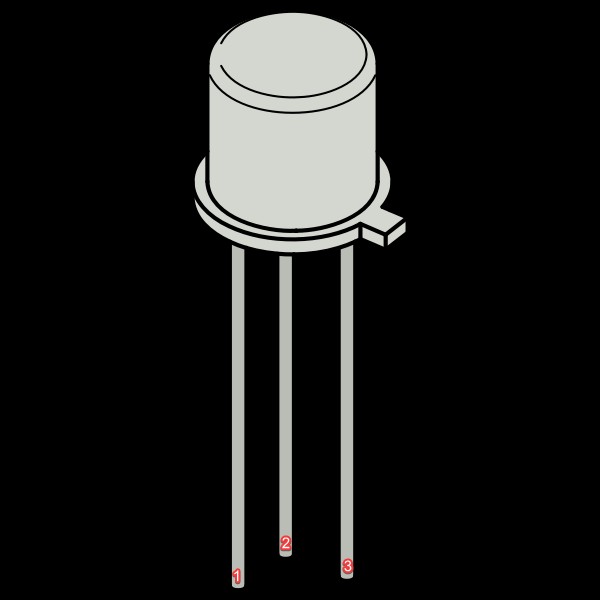

タイトル：トランジスタのピン配置
元のソース： https://commons.wikimedia.org/wiki/File:TO-18,_3_leads,_plain_can_(unshaded).svg
ほとんどのNPNトランジスタと同様に、SL100トランジスタは3つの端子（AKAピン）で構成されています。それらは次のとおりです：
エミッター： トランジスタのドーピングレベルが最も高い端子。コレクターからベースを介して電荷を引き付け、放出します。
ベース： 真ん中のターミナル。これは、かなりのコレクターからエミッターへの電流のトリガーとして機能します。ベースに十分な電圧が流れると、エミッタからコレクタに大電流が流れます。
さらに、通常、0.7V以上の電流で動作します。ベースの電圧を簡単に操作して、トランジスタを流れる電流を変えることができます。多くの場合、ベースはエミッターまたはコレクターよりも薄いです。したがって、抵抗が最小になり、エミッタからコレクタに電流が流れやすくなります。
コレクター NPN構成では、電荷キャリアをエミッタから収集し、エミッタにプッシュします。逆に、電流はPNP構成でコレクターから流出します。
機能と仕様

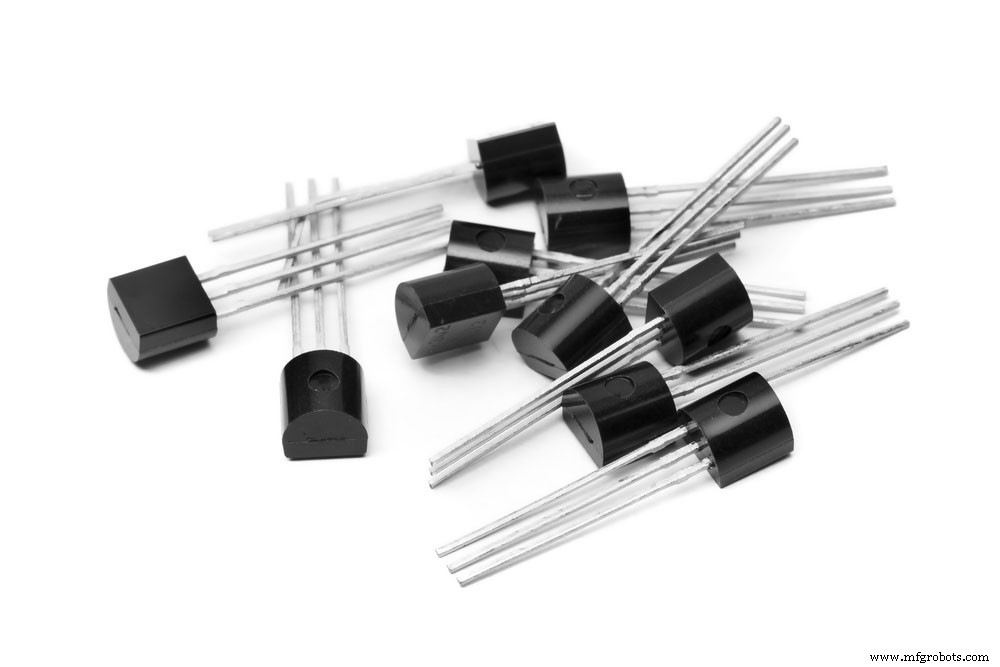

白い背景のTO92トランジスタのコレクション

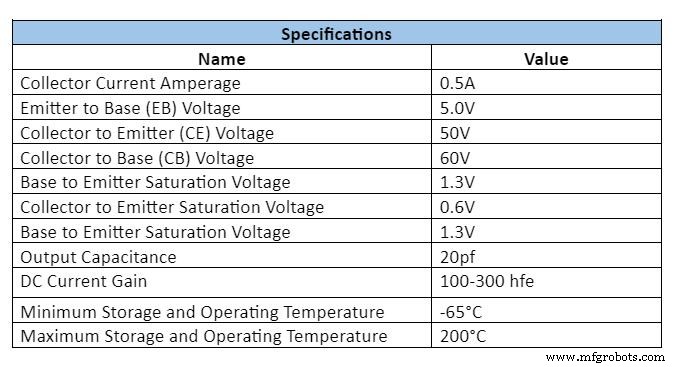

SL100には、理解する必要のあるいくつかの固有の仕様と機能があります。 TO-39パッケージのため、SL100トランジスタは非常に頑丈で弾力性があります。それらは非常に低い温度と高い温度で動作することができます。
さらに、ドライブ要件が簡単で、取り扱いと使用が比較的簡単です。それでも、SL100の最も重要な仕様は次のとおりです。
SL100相当のトランジスタ

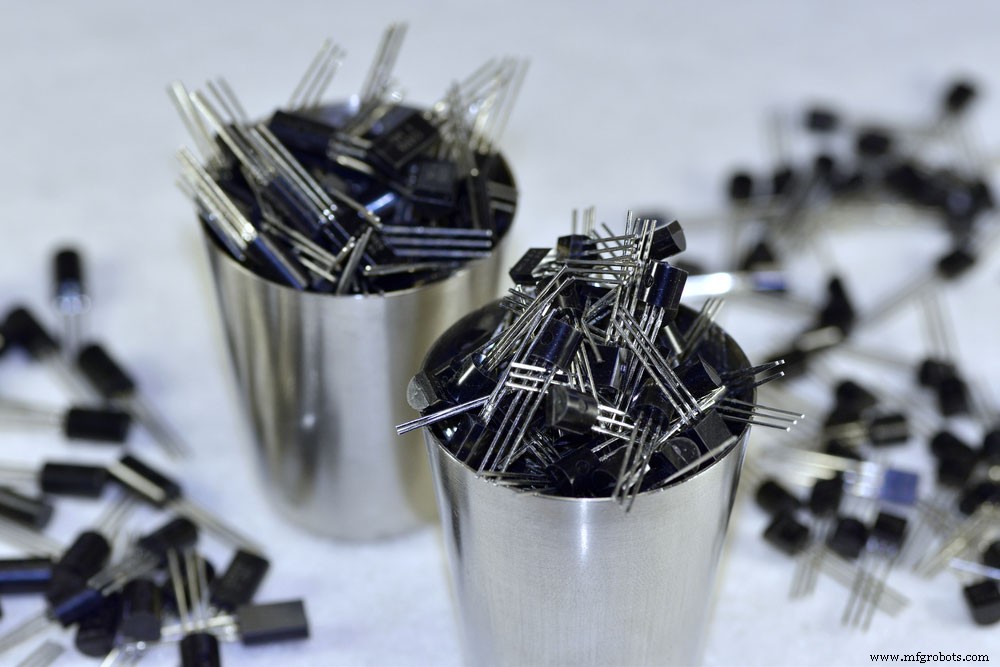

金属製カップ内の低電力トランジスタのコレクション
SL100は、お住まいの地域ではご利用いただけない場合があります。ただし、同様の仕様と機能を持つ他のトランジスタがあります。それらは次のとおりです：
- 2N6371H
- PN100
- PN200
- MZT3055
- P2N2369
- P2N2369A
- P2N2907A
- 2CF2325
- BD675BPL
- BF422BPL
- BC548B
- 2N3904
- 2N23867
- 2N3055HV
- A1941
- BD237S
- BU908F
- BC301
SL100トランジスタの使用場所
回路基板上の低電力トランジスタのコレクション
SL100は汎用トランジスタであるため、さまざまなアプリケーションに適しています。たとえば、SL100を使用して、聴覚信号と視覚信号を出力する導通テスターなどの単純なプロジェクトを構築できます。さらに、これを使用して低電力アンプ回路を開発することもできます。あるいは、水分レベルや検出デバイスなどのより高度なプロジェクトでSL100を見てきました。その他の一般的な電子アプリケーションは次のとおりです。
- ソーラー充電器
- 信号処理回路
- スイッチング回路
- ブザー回路
- 論理ゲートの製造
- 街灯回路
- 増幅回路（音声再生と信号増幅）
- 自動緊急照明
- 無線伝送処理
- ガスセンサー警報回路
- 自動電圧安定装置
SL100トランジスタの使用方法

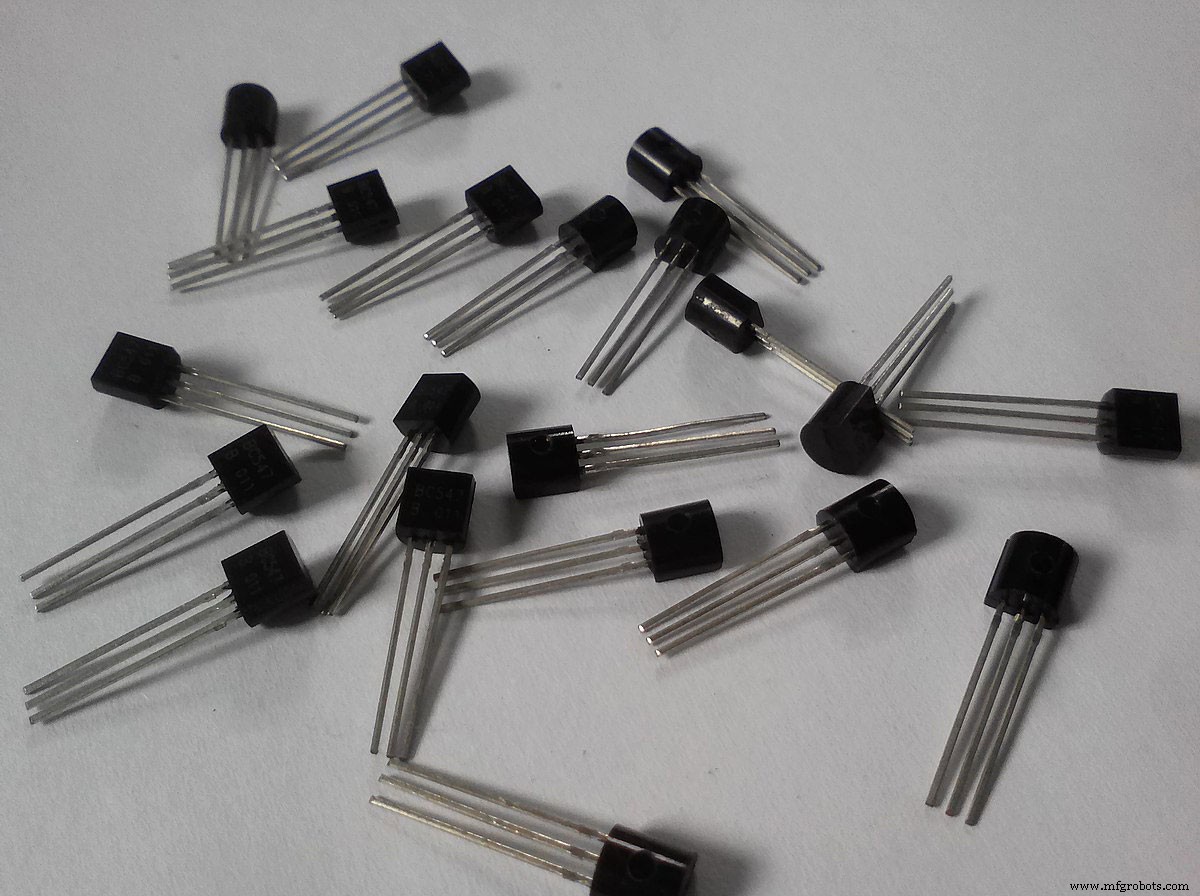

回路基板上のハイタッチを模倣したTO-92トランジスタ
このセクションでは、独自のSL100ベースのプロジェクトを構築するために使用できる実用的な例を示します。
次の回路には次のものが必要です：
- 9ボルト電池x1
- 1Kオーム抵抗x1（R1）
- 500オーム抵抗x1（R2）
- 赤色LED（D1）
- 切り替え
- SL100トランジスタ（Q1）
回路図：

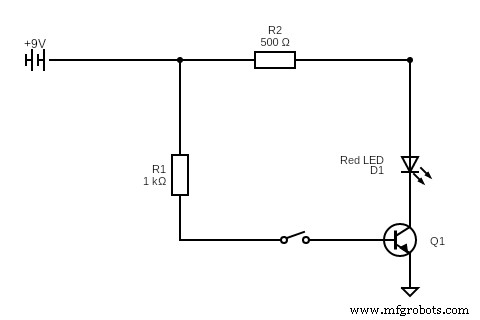

タイトル：SL100トランジスタを使用した簡単な回路図
上記の回路は、電源として9ボルトのバッテリーを使用しています。ただし、任意のDC電源または電圧に置き換えることができます。繰り返しになりますが、これは電流が正常に通過したときにLEDをオンにする単純な回路です。
スイッチを使用して、電流を中断および復元できます。したがって、スイッチを閉じると、電流はコレクターを流れてからベースに押し込まれます。電流がベースに到達すると、エミッタに流れます。エミッターは電流を赤いLEDに放出し、それがオンになって電流を受け取ったことを示します。繰り返しになりますが、光源として赤いLEDを使用する必要はありません。
この回路の一部のコンポーネントを再構成およびカスタマイズできます。基本的に、ここでの目標はSL100トランジスタの機能をテストすることです。それでも、このプロジェクトが終了したら、より高度なLED電圧インジケータープロジェクトに進むことができます。
SL100トランジスタとBC107トランジスタ

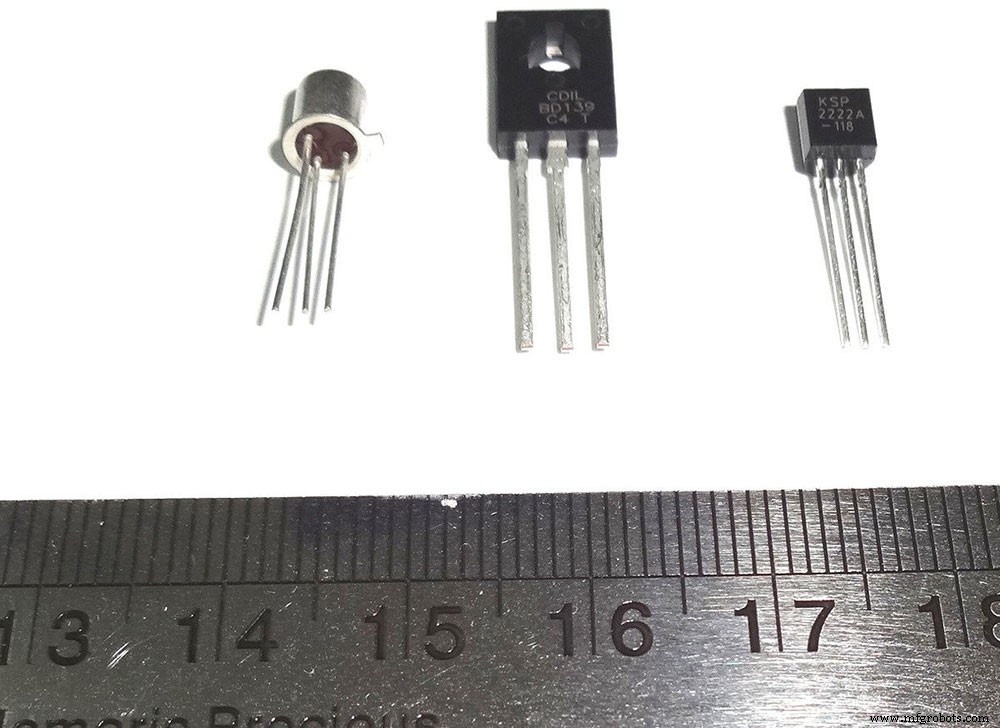

BD139、2N2222、およびBC107トランジスタの比較
出典：ウィキメディアコモンズ
SL100トランジスタの代替品をリストしたとき、BC107トランジスタを備えていなかったことがわかります。なぜですか？
ほとんどの場合、BC107トランジスタは構造と機能がSL100と似ています。たとえば、TO-18金属缶パッケージを使用しています。また、SL100のTO-39パッケージとほぼ同じように見えます。
さらに、NPNバイポーラ接合トランジスタです。通常、スイッチングと信号増幅の目的で実装します。繰り返しになりますが、SL100トランジスタと同様に、BC107には3つの異なる端子があります。これらはSL100との類似点ですが、違いは何ですか？
第一に、トランジスタの名前は死んだプレゼントです。 SL100に関しては、名前はそれが100 番目 であることを示しています シリコンNPNトランジスタのバージョン。 BC107のBCは、埋め込みチャネルを表します。
さらに、PNPタイプのトランジスタです。 SL100はNPNトランジスタです。
SL100は50ボルトで、コレクターからエミッターへの電圧が高くなっています。比較すると、BC107のCE電圧は45Vです。
さらに、SL100は高い消費電力を持っています。 BC107の600mwと比較して800mwの熱放散があります。
さらに、BC107は再び30dBを下回り、SL100の100dBよりも低くなっています。これら2つのトランジスタが異なるもう1つの領域は、パワーゲインです。 SL100のパワーゲインは125〜500 h FE 。
比較すると、BC107のパワーゲインは100〜300hfeです。どちらも保管温度と動作温度は同じです（-65°Cから200°C）。
SL100とBC547トランジスタ
TO-92タイプのトランジスタのコレクション
出典：ウィキメディアコモンズ
BC457は、代替品のリストに含めなかったもう1つのトランジスタです。 BC107と同様に、BC547は埋め込みチャネルトランジスタです。 SMDおよびTO-92パッケージとして入手できます。 BC1547とSL100はどちらも、3つの接合部で構成されるNPNトランジスタです。
BC547の主な仕様は次のとおりです。
- 最大コレクタ電流： 100mA
- 最大CE電圧 ：45V
- 最大CB電圧 ：50V
- 最大EB電圧 ：6V
- コレクターの最大散逸 ：500mw
- 最大遷移頻度 ：300 MHz
- DC電流ゲイン： 110 – 800hFE
- 最低保管温度と動作温度： -65〜150°C
- ノイズゲイン： 2〜10 dB
2つのトランジスタの最大の違いの1つは、電流ゲインです。 BC547の最大電流ゲインはSL100の500と比較して800hfeです。ただし、SL100のコレクターからエミッター、コレクターからベース、エミッターからベースの値は高くなっています。
それにもかかわらず、BC547は、SL100よりも遷移周波数が高いため、使用方法がより柔軟である可能性があります。 BC547を無線周波数回路に統合することができます。 SL100と同様に、BC547は電流および信号増幅の使用に適しています。
さらに、クイックスイッチングアプリケーションで使用できます。 BC547トランジスタはダーリントンペアとしても機能します。
結論
繰り返しになりますが、SL100トランジスタは、その幅広い可用性と経済的なアクセス可能性により、簡単な初心者プロジェクトに最適です。ただし、ほとんどのトランジスタは通常安価な電子部品であるため、コストではなく仕様で購入する必要があります。 SL100トランジスタには多くの選択肢があります。したがって、どのトランジスタを選択するかを決定するときは、それを使用するプリント回路基板とプロジェクトの要件を理解する必要があります。
