DIY RF 検出器は、無線または有線伝送ケーブルからの RF 信号波を検出できる電子デバイスです。部屋のリスニング デバイス、バグ、その他の監視ツールを検出できるため、RF 検出器は重要です。

ただし、それには他の用途と進歩のレベルがあります。壁の空洞の中に閉じ込められた物体を見つけるためのアンチスパイ RF 検出器回路または単純な低電力無線周波数技術があるかもしれません。

これらの製品はオンライン ストアから購入できますが、通常は 200 ドル以上かかります。この記事では、手頃な価格の DIY RF 検出器を構築してコストを削減する方法を紹介します。

1. DIY RF 検出器でできること

電子バグ検出器を構築してもスパイになることはできませんが、誰かが密かにあなたを録音しようとしているときはわかります。旅行が多く、ホテルの部屋で過ごす場合は、アンチスパイ検出器または GPS 検出器を用意することが重要です。

監視デバイスとしての使用に加えて、RF 検出器でこれを行うことができます:

• 戦術的な侵入または攻撃
• 乳幼児突然死症候群（SIDS）を予防するベビーモニターとして
• がれきに埋もれた人々の位置を特定する生命検知器
• 地雷の探知
• 自動車用バックアップ レーダー
• 液面センシング

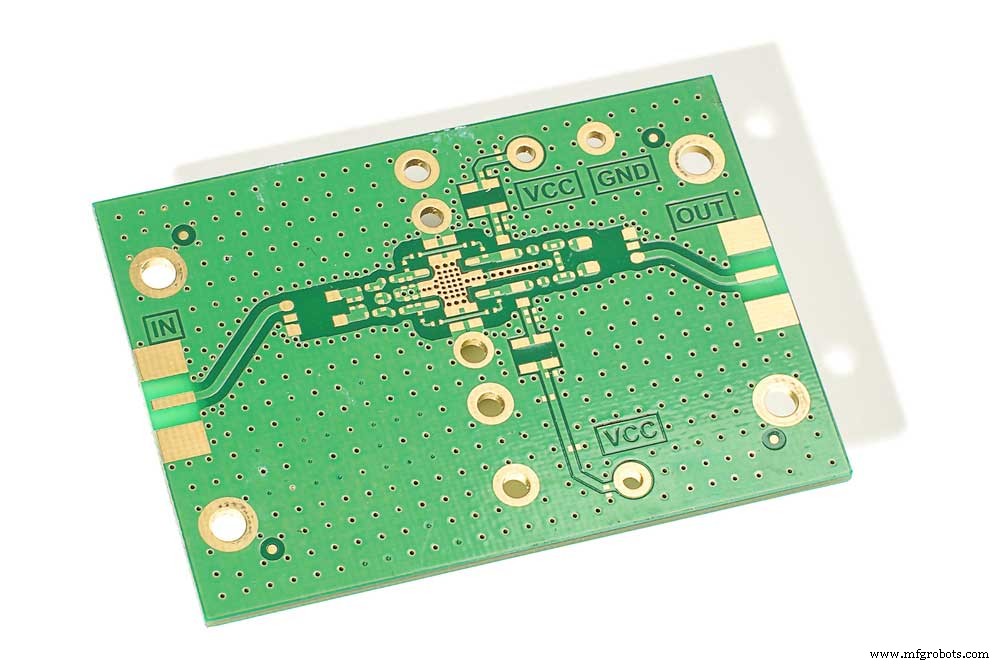

白い背景に分離された RF 増幅器 PCB

アンチスパイ検出器は誰かがあなたの会話を傍受するのを防ぎますが、通常の日常生活では他の実用的な目的があります。たとえば、建設工事で釘、パイプ、骨組みスタッドを見つけるための無線周波数ウォール イメージャーおよび携帯電話ウォール スキャナーとして機能します。

「日曜大工」の住宅所有者、電気技師、および大工は、この製品をスタッド検出器として使用して、構造上の損傷がウォールボードの背後に潜んでいる可能性がある場所を見つけます。そのため、技術者は RF 検出器を使用して、電話線、ビデオ線、および警報システムに穴が開いたことが原因で発生する見えない問題や脆弱性を発見します。

つまり、効果は周波数範囲に依存します。最も単純な RF Signal Scanner Device Detector には、通常、受信信号の強度を示すメーターが付いています。または、RF 信号を識別したときに点灯する Bug Detector LED のようなシンプルなインターフェイス。

2. DIY RF 検出器の作り方

マン ビルディング DIY プロジェクト

RF 信号検出器の構築は簡単です。必要な製品は安価で、簡単に入手できます。

技術者のワークスペース

必要な材料とツールは次のとおりです。

• ネジ
• はんだごて
• のり
• 綿棒
• つまようじまたはスティック
• エポキシ
• BNC コネクタ
• 2 x 41 AWG エナメル銅線
• 直径 0.09 インチの真鍮製チューブ
• ワイヤーストリッパー
• RF電圧計

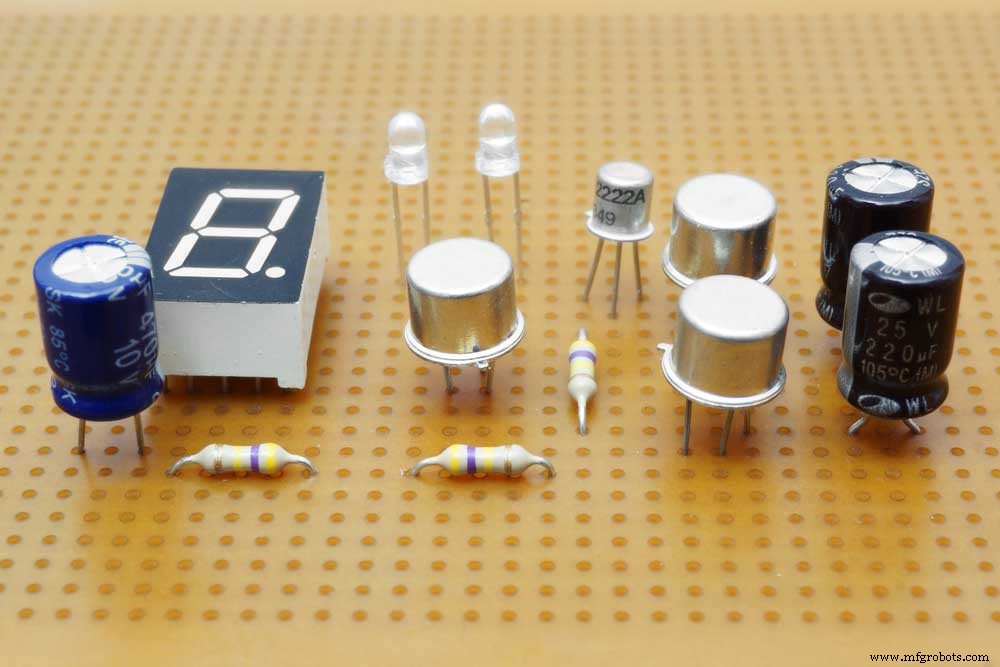

自家製 RF 回路部品

実用的な段階的なプロセス

ワークスペースを準備する:

十分なスペースがあり、手の届く範囲にあるテーブルに資料を置きます。

メインケーブルを剥がします:

エナメルを塗った銅を傷つけないように、慎重に進めてください。ワイヤー ストリッパーを使用して、AWG ワイヤーの端を取り外してストリップします。したがって、エナメル銅が露出した、両端がコーティングされていないケーブルまたは電線を使用する必要があります。

コイルを作る:

これで銅線の小片が露出しました。それを使用して、つまようじまたは棒の一方の端に約 19 回巻きのコイルを作成します。

接着剤を塗る:

コイルの端に接着剤を塗布する前に、スティックまたはつまようじにしっかりと固定されていることを確認してください。すべての種類の材料で効果的に機能するわけではないため、この目的に適した接着剤を選択するには、接着剤が永久にくっつく必要があります。ワイヤーのもう一方の端を真ちゅう製のチューブに通して組み込みます。真鍮管の直径は 0.09 インチである必要があります。ワイヤー ストリッパーを使用して、チューブの端から始まる別の 0.5 インチ ワイヤーの皮をむきます。

DIY ツールと回路のアイデアの準備

つながりを作る:

剥がしたワイヤから 2 本のワイヤができました。 41 AWG 銅線の 1 本を BNC コネクタのプラス (+) 端に、もう 1 本を BNC コネクタのマイナス (-) 端子にはんだ付けします。

エポキシ樹脂を使用して、BNC コネクタを真鍮チューブに取り付けます。

接着剤を塗って乾くのを待ちます:

綿棒に適量のりをつけます。つまようじの首の周りのコイル状のワイヤーの両側をこすります。銅線が真鍮管の側面に十分に付着していることを確認してください。乾くまで気長に待ちます。

RF 電圧計を組み込む:

BNC コネクタを RF 電圧計にある対応するメス BNC コネクタにねじ込んで、BNC コネクタを RF 電圧計に取り付けます。次に、電圧計をオンにします。同様の目的でマルチメーターを使用することもできますが、セットアップはより困難です。

デバイスをテストします:

これが真実の瞬間です。真鍮管を動かして、その動作を確認します。電圧計に表示される数値が増加している場合、デバイスはバグまたは電子リスニング デバイスの可能性がある別の周波数を識別しています。

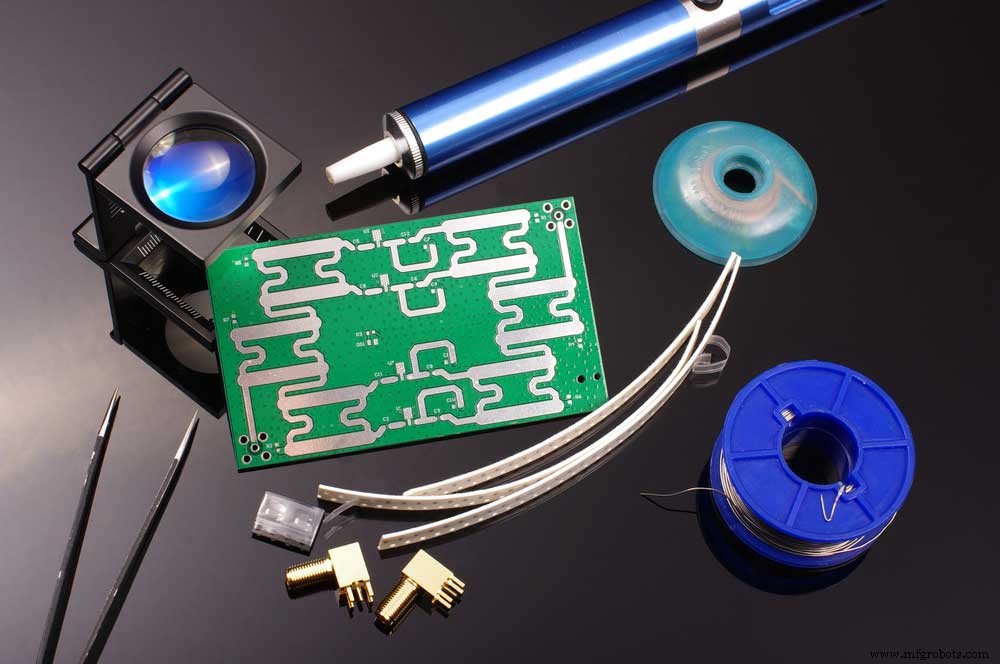

組み立てられていない無線周波数 プリント基板

3. DIY RF 検出器を作成する際によくある間違いとその回避方法

電気回路にピンセットを持っている手

自作の RF 検出器を作成するには、いくつかの方法があります。これらは、自家製のデバイスを構築する際に避けるべき一般的な間違いの一部です。

間違い 1:接着剤が完全に乾くのを待たない

構築プロセス中の焦りは逆効果です。特にBNCコネクタを真鍮管に接続する際の接着剤の塗布時。

十分な乾燥時間を与えないと、接着剤が作成しようとしている RF デバイスの適切な機能を妨げる可能性があります。

完全な回路図の作成

間違い 2:自作デバイスの信号範囲制限を理解していない

このシンプルで低コストの電話 RF 信号検出器を使用すると、部屋やオフィスで予期しない信号を識別することができます。ただし、無線周波数信号からのデバイスには、さらに多くのものが必要になる場合があります

結論

RF 検出器にはいくつかの用途があります。最も重要なのは、盗聴デバイスの存在を検出して、誰もあなたのプライバシーを監視または侵害していないことを確認することです.この記事に記載されている手頃な価格のツールと材料を使用して、RF 検出器を作成できます。指定された手順に従うだけで、自家製のデバイスを簡単に手に入れることができます。
