12Vバッテリーパック自作入門：直列・並列接続のコツと活用例

12Vバッテリーは、キャンプ・車中泊・非常用電源・DIY工作など用途が広く、自作すればコスト削減と仕様カスタマイズが可能です。本記事では、鉛蓄電池やリチウムイオン電池を組み合わせて12Vパックを作る基本原理・手順・注意点を解説します。

バッテリーパックとは

複数の電池セルを直列・並列接続し、一つの電源ユニットとして動作させる構成です。直列で電圧加算、並列で容量（Ah）加算・負荷分散が可能。セル数と接続方式で、必要な電圧・容量・最大電流を設計できます。

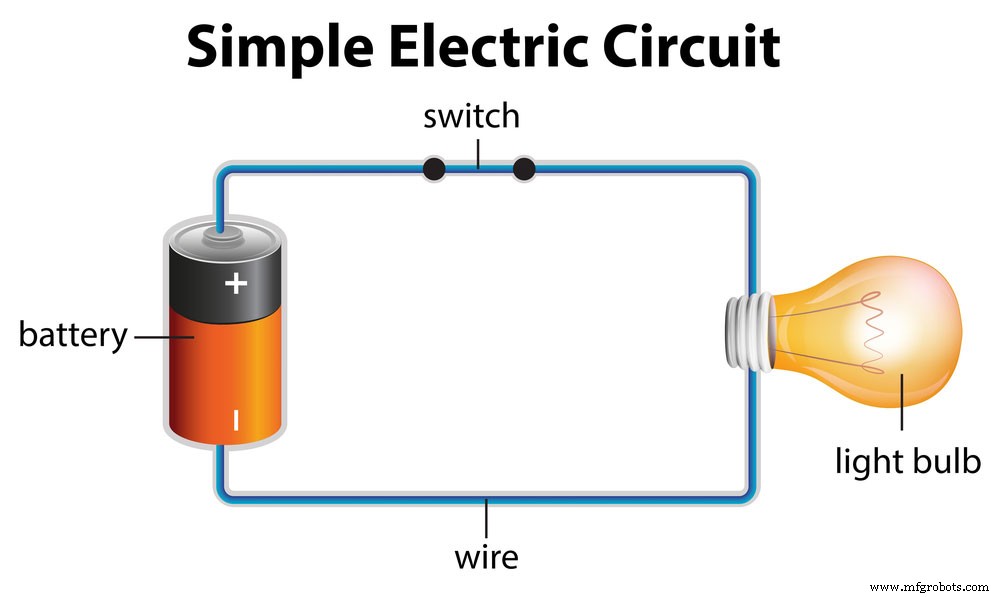

12Vバッテリーの仕組み

鉛蓄電池の単セル公称電圧は約2V。これを6個直列接続して12V（実測：満充電約12.6〜13.2V）とします。車載バッテリーもこの原理です。並列接続すれば同電圧で容量アップ・セル当たり負荷低減が可能です。

化学反応（鉛酸化物⇔鉛硫酸）で化学エネルギー⇔電気エネルギーを変換。充放電繰り返しで劣化するため、過放電・過充電を避け適切に管理すれば長寿命化します。

自作12Vパックの作り方（鉛蓄電池6セル直列例）

必要な部材

• 2V単セル鉛蓄電池 6個（同一メーカー・同一ロット・同一容量が鉄則）
• 接続用リード線（太め、AWG14〜12相当）

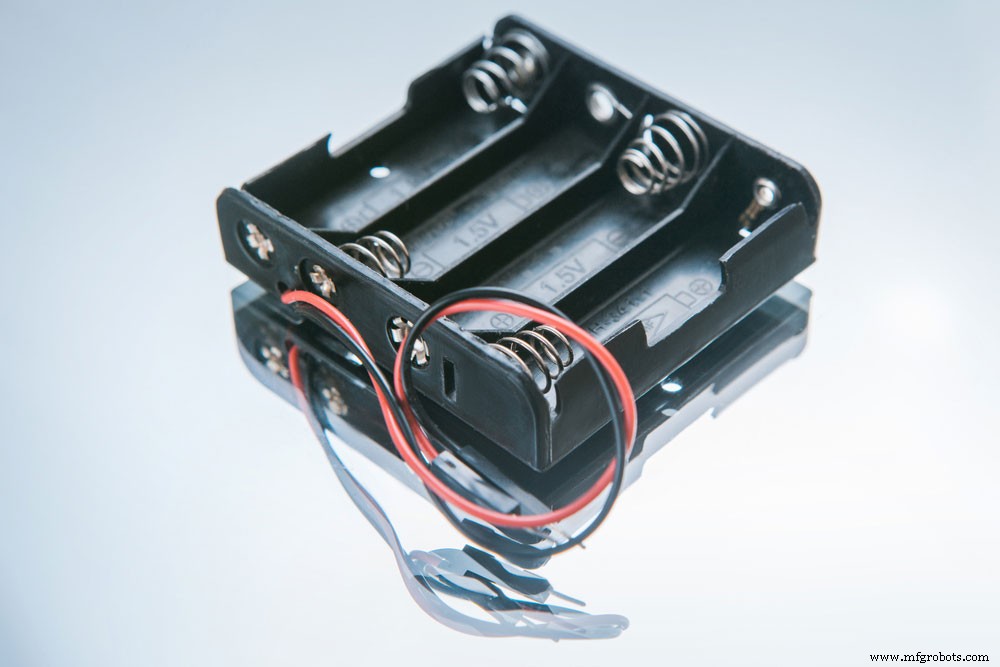

• バッテリーホルダー/ケース または 絶縁チューブ・結束バンド
• 絶縁テープ、熱収縮チューブ
• はんだごて、テスター

組み立て手順

1. 極性確認・配置： 6個を一直線に並べ、＋－＋－…と交互になるよう配置。
2. 直列接続： セル1の＋ → セル2の－、セル2の＋ → セル3の－ … セル5の＋ → セル6の－ をリード線ではんだ接続。接続部は熱収縮チューブで絶縁。
3. 端子引き出し： セル1の－をパックの－端子、セル6の＋をパックの＋端子としてリード線延長。端子には圧着端子やコネクタを取付。
4. ケース収納・固定： ホルダーやチューブに入れ、動かないよう固定。通気性確保（水素ガス対策）。
5. 電圧確認： テスターで全体電圧を測定。約12.6V（満充電時）ならOK。

代替構成：6V電池2個直列 / 単三乾電池8本直列

• 円筒形6V鉛電池2個を直列（－＋－＋）で12V化。チューブに入れテープで固定すれば簡易パックに。

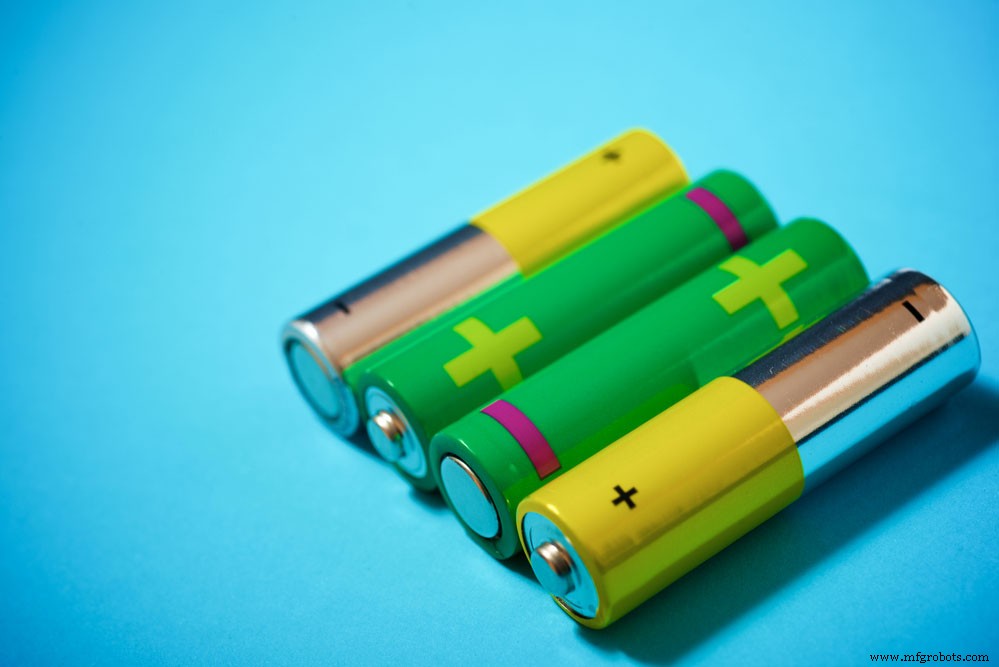

• 単三ニッケル水素電池（1.2V）10本直列で12V、またはアルカリ（1.5V）8本で12Vも可能だが、大電流用途には不向き。

重要な注意点（安全・長寿命化）

1. セルの均一性： 容量・内部抵抗・経年がバラバラだと、充放電時に特定セルへ偏負荷→発熱・膨張・発火リスク。必ず同一ロット新品セルを使用。
2. 鉛蓄電池は「ディープサイクル」用を： スターター用（車用）は大電流短時間向けで深放電に弱い。サイクル用（ディープサイクル）を選定。
3. 充電管理： 定電圧・定電流（CC/CV）充電器必須。過充電防止・均等充電機能付き推奨。BMS（バッテリー管理システム）搭載が理想。
4. 保管姿勢： 液式鉛電池は直立保管（電解液漏れ防止）。シールド型（VRLA/AGM）なら横置き可。
5. 短絡厳禁： 短絡電流は数百アンペアに達し、配線溶断・火災・爆発の原因に。作業中は端子キャップ、絶縁工具を徹底。
6. 換気： 充電中は水素ガス発生。密閉空間・火気厳禁。

自作12Vパックの主な用途

• キャンプ・車中泊：LED照明、扇風機、冷蔵庫（コンプレッサー式要大容量）、スマホ充電
• 防災：非常用照明、ラジオ、スマホ充電
• 12V電動工具：ドリル、丸ノコ（大電流対応パック必要）
• 監視カメラ・IoT機器のバックアップ電源
• 電動ウィンチ、ウォーターポンプ等の作業機器

まとめ

12Vバッテリーパック自作は、同一セル直列接続の基本さえ守れば比較的容易です。ただし「大電流扱う＝リスク大」を肝に銘じ、セル選定・接続品質・充電管理・保護回路（ヒューズ/BMS）を妥協なく実施してください。市販のポータブル電源（リン酸鉄リチウム等）も価格低下中で、安全性重視なら購入も賢い選択です。ご相談は随時受付中。
