導通テスター自作ガイド：回路図・部品・作り方を徹底解説

配線の断線や接触不良は、電子工作・修理の現場で頻発するトラブルです。導通テスター（コンティニュイティテスター）があれば、通電せずに配線の導通・断線を音や光で即座に判定できます。市販品も安価ですが、トランジスタや555タイマー、Arduinoなど複数の方式で自作可能です。本記事では代表的な3通りの自作回路を、回路図・部品表・手順付きで解説します。

導通テスターとは

導通テスターは、2点間の電気的導通（抵抗値がほぼ0Ω）を検出し、ブザー音やLED点灯で知らせる検査工具です。マルチメータの導通モード（ブザー付き）と同等の機能を、簡易回路で実現します。内部電池（1.5〜4.5V）で微小電流を流し、検知点間が導通していれば電流が流れて信号を出力します。

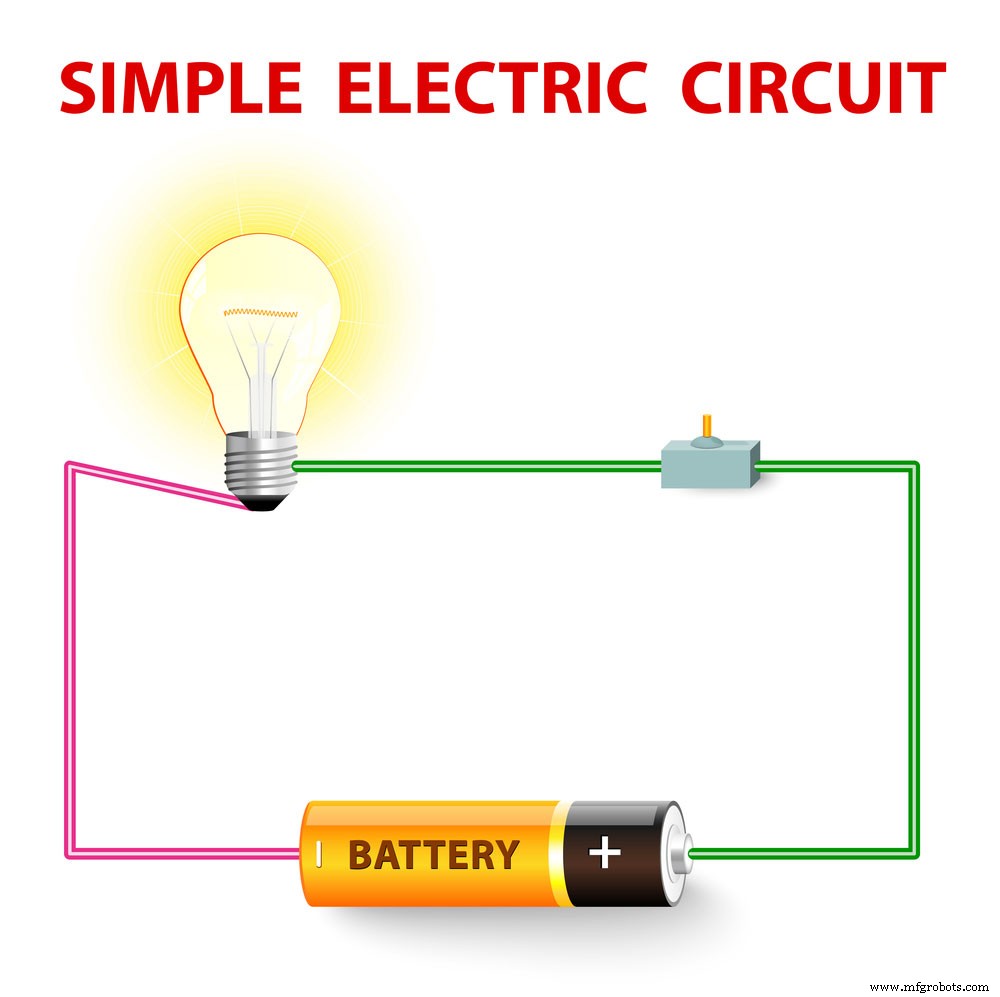

動作原理

2つのプローブを測定点に当て、内部電池から微小電流を流します。検知点間が導通（低抵抗）なら電流が流れ、ブザーやLEDが作動。非導通（高抵抗・開放）なら無反応です。マルチメータの導通モードは、内部で一定閾値（数十Ω以下）を判定しブザーを鳴らしています。

自作パターン1：LED式シンプル導通テスター（ブレッドボード）

部品

• LED（赤色等） 1個
• 470Ω抵抗 1個（LED電流制限用）
• ワニ口クリップ付きリード線 2本
• 電源：単三乾電池×2直列（3V）またはCR2032（3V）等
• ブレッドボード、ジャンパー線

配線手順

1. 電源＋ → ワニ口クリップA → ブレッドボード
2. ブレッドボード上で、LEDアノード側をワニ口クリップAの列に、カソード側を470Ω抵抗を介して別列へ
3. 抵抗のもう一方 → ワニ口クリップB → 電源－
4. 2つのワニ口クリップを短絡させ、LEDが点灯すれば完成

注意： 470ΩはLED保護用。電源電圧に合わせて調整（3Vなら330〜470Ω、5Vなら1kΩ等）。

自作パターン2：555タイマー式ブザー導通テスター（音鳴りタイプ）

555をアステーブル発振させ、プローブ間導通で発振許可（リセット解除）する回路。音が鳴るため目視不要で作業効率UP。

部品

• 555タイマーIC（NE555等） 1個
• コンデンサ：0.1μF（セラミック）、10μF（電解）
• 抵抗：1kΩ、10kΩ、4.7kΩ等
• 小型スピーカー/圧電ブザー 1個
• トランジスタ BC548（NPN） 1個
• プローブ用ワイヤー、電池（9V角形電池推奨）、基板

動作概要

• プローブ開放時：トランジスタOFF → 555リセット端子LOW → 発振停止（無音）
• プローブ短絡時：トランジスタON → 555リセット解除 → 発振開始 → ブザー音出力
• ベース抵抗不要（スイッチングモードでエミッタインピーダンスが電流制限）

自作パターン3：Arduino式導通テスター（表示・ログ機能付き）

Arduinoのデジタル入力（プルアップ）で導通判定し、LED表示やシリアル出力、LCD表示など拡張自在。

部品

• Arduino Uno R3（または互換機） 1個
• LED 1個、330Ω抵抗 1個
• ブレッドボード、ジャンパー線、水分センサーモジュール（プローブ代用可）

配線

• プローブA → デジタルピン8（内部プルアップ有効化）
• プローブB → GND
• LEDアノード → D9、カソード → 330Ω → GND

スケッチ例

const int probePin = 8;
const int ledPin = 9;

void setup() {
  pinMode(probePin, INPUT_PULLUP);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  bool continuity = (digitalRead(probePin) == LOW);
  digitalWrite(ledPin, continuity);
  Serial.println(continuity ? "Continuity OK" : "OPEN");
  delay(100);
}

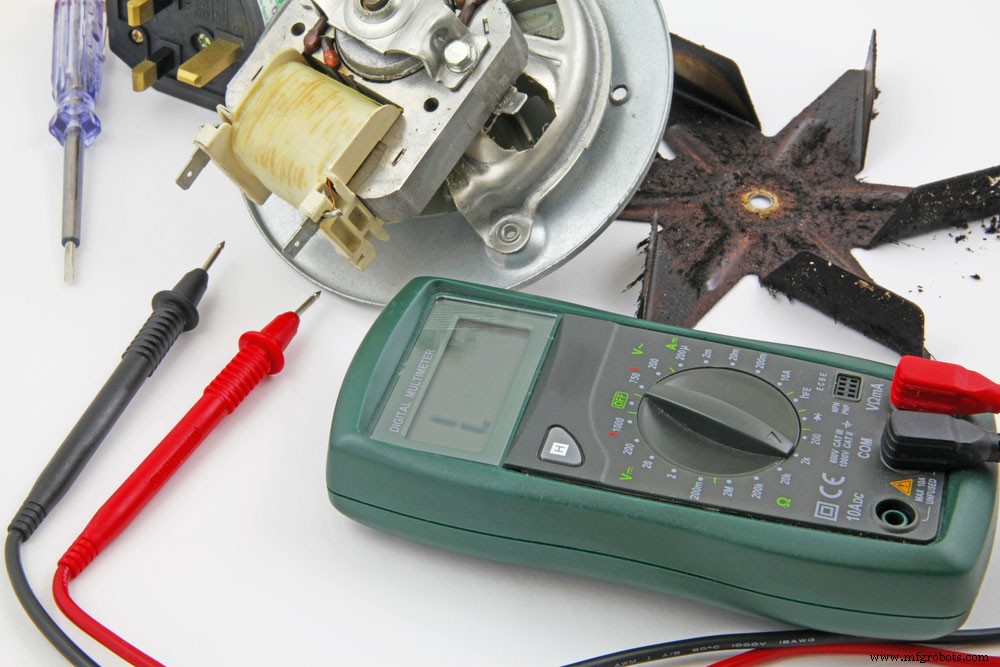

導通テストの基本手順（マルチメータ使用時）

1. 対象回路の電源を**完全に切る**（通電状態でテスト厳禁）
2. テスターを導通/抵抗モード（Ω・ブザーアイコン）に設定
3. プローブ同士を触れ合わせ、ブザー音・表示「0Ω」で動作確認
4. 測定点にプローブを当て、音が鳴れば導通、鳴らなければ断線/高抵抗
5. 測定後は電源オフ、プローブ収納

よくあるトラブルと対策

ブレーカーが落ちる / 過電流

• 測定対象に電源が入っていないか再確認
• 大容量コンデンサの残留電荷放電待ち
• プローブが電源ラインとGNDを短絡していないか確認

電池電圧低下による誤判定

無負荷電圧は正常でも、負荷時に電圧降下してブザーが鳴らないケースあり。テスター用電池は定期交換、または負荷電圧も確認しましょう。

活用シーン

• ヒューズ・スイッチ・リレーの接点チェック
• 基板パターンの断線・ショート検査
• 複数芯ケーブルの対応芯線特定（片側で短絡→もう片側で導通探索）
• トランス/モーター巻線の断線チェック
• プリント基板のはんだ付け後検査

まとめ

導通テスターは「電源OFF状態で配線のつながりを確認する」最も基本かつ重要なツールです。LED式なら数十円・数分で自作可能、555式なら音で手元作業に集中でき、Arduino式ならIoT連携も可能です。用途に合わせて使い分け、安全な電子工作ライフを送りましょう。ご質問はお気軽に。
