フォトリレー:初心者向けガイド
リレーは、特に一部のセクションに電力を供給するために大電流を必要とする設計の重要な部分です。ただし、機械式リレーと非接触式リレーのどちらを選択するかは、通常、ジレンマが生じますが、フォト リレーが登場すると、そのようなことはなくなります。
したがって、以下では、フォト リレーについて、フォト リレーの独自性と、メカニカル リレーよりも好まれる理由について説明します。
詳細については、読み進めてください。
フォトリレーとは?
フォトリレーとは何かを理解するには、まずリレーとは何かを明確に理解することが不可欠です。
簡単に言えば。リレーは、電気回路で高出力と低出力の両方を提供するために使用されるスイッチです。
リレー モデルは 2 つのグループに分けられます。
非接触リレーとも呼ばれる半導体リレー。
電磁リレー。主に機械式リレーとして知られています。
メカニカル リレー
出典:ウィキペディア
Now Photoリレーは、インパルス信号として光を使用するタイプの非接触リレーです。つまり、機械式リレーとは異なり、負荷への電流を切り替えるために接点を必要としません。
フォト リレーは、電流が LED を通過すると光を放つことによって機能します。
放出された光は分離境界を越えて PDA チップ光センサーに到達し、接続された MOSFET ペアに電力を供給します。
MOSFET
出典:ウィキペディア
MOSFET ペアがオンになると、AC/DC がその電源端子を流れます。
フォト リレーとメカニカル リレーの比較
下の表では、フォト リレーの機能とメカニカル リレーの機能を比較しています。
| フォトリレー | メカニカル リレー |
| ライトを使用 | 可動接点を採用 |
| 高速で静かな切り替え | 切り替えが遅く、クリック音が大きい |
| 接触部がないので長持ち | 可動接点による圧力による短寿命 |
| 低入力消費電力 | 高い入力電力消費 |
フォトリレーのメリット
- 機械部品がないため寿命が長く、劣化が遅く信頼性が向上します。
- フォト リレーにより消費電力が削減されました。リレー フォト リレーは、わずか 3 ～ 5mA レベルの電流しか必要としません。明確な視点を提供するため。接点リレーは約 100 mW を消費しますが、フォト リレーは 0.5 mW を消費します
- パッケージ スタイルにより小さくなっています。
- 切り替え速度の高速化。
- メカニカル リレーの交換が不要なため、手頃な価格です。
- 端末の機能を強化する。
ポータブルフォトリレーの作り方
ポータブル フォト リレーを作成するために必要なアイテム。
- トランスフォーマー
- NE-2 ネオンランプ
- プラスチックケース できれば 12cm*8cm *3cm
- 光依存抵抗器
- レセプタクル
- 7555 CMOS タイマー
- ソリッドステート リレー。アイテム モデル 2 アンプ
- チップ ジャック
- ボトルトップ
- シリコーンゴムシーラント
- チップ ジャック
- LED マウント スリーブ
手順
SS リレー、LDR リード、およびトランスをプラスチック ケースに配置します。シリコーン ゴム シーラントを使用して、プラスチックに固定します。
ダイオード、コンデンサ、集積回路などの小さな部品を回路基板に配置します。
回路基板
その後、回路基板をプラスチックケースに取り付けます。 LDR リードの隣の SS リレーと変圧器の間に回路基板を配置します。
次に、2 ピン ヘッダーを LDR に接続します。
SS リレーを配線して回路基板に接続し、トランスを配線して回路基板に接続します。

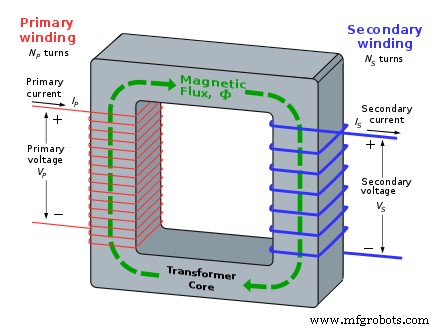

回路変圧器
出典:ウィキペディア
変圧器の配線を取り付け、電源コードを入力しながら、出力レセプタクルを SS リレーに配置します。
最後に、ネオンランプとそれをトランスに接続するアース端子を取り付けます。これでポータブル トランスが完成しました。

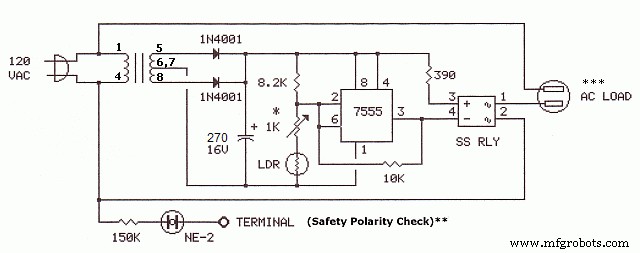

以下は、方向性を提供するための回路図です:
フォトリレー回路
出典:Maxim Carter
フォト リレーには次の 3 つのバリエーションがあることに注意してください。
- 240 VAC 単極バージョン
- 耐候性バージョン
- 最新バージョン
それぞれを詳しく見て、それらを作成する方法を学びましょう。
240 VAC 単極バージョン
240 VAC 単極バージョンの作成は比較的簡単です。 240VAC の代わりに 230V/6v×2 変圧器を使用し、ネオンランプと抵抗 (150k) を取り外すだけです。
レジスタ
耐候性バージョン

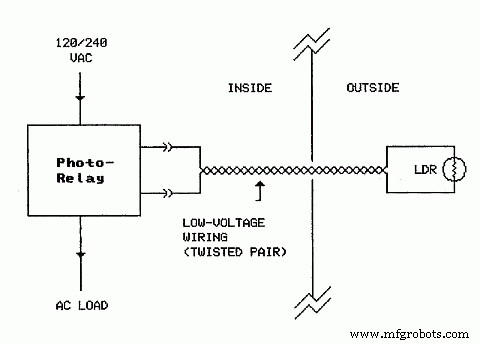

低電圧配線を使用して光センサーを取り外すと、耐候性フォト リレー バージョンが作成されます。
ただし、光センサーの一部を半透明の防水缶に入れ、残りの回路部品をカバーされた場所に配置する必要があります。下の回路図のように
耐候性フォト リレー回路図
出典:ウィキメディア コモンズ

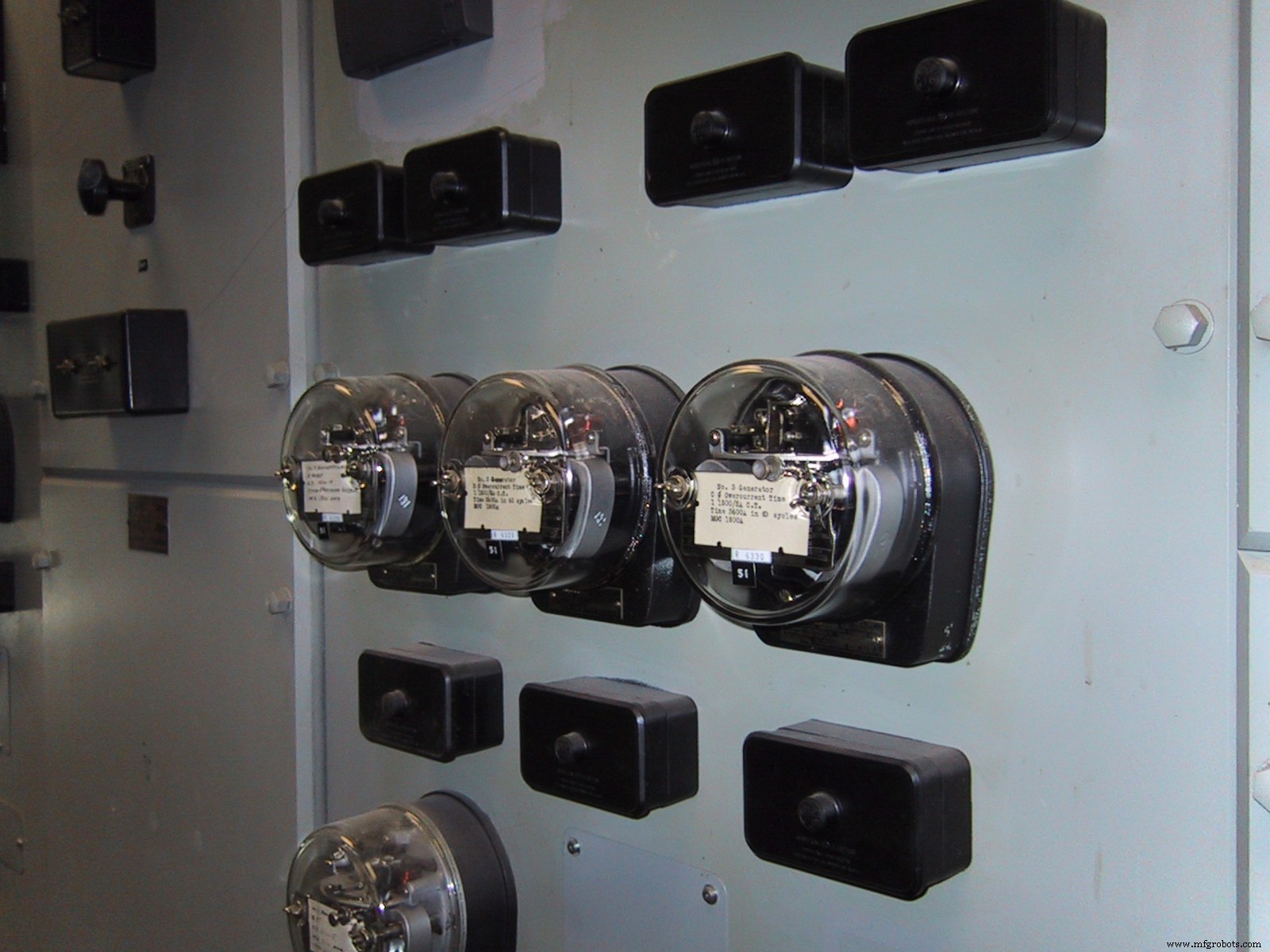

同封リレー
出典:ウィキペディア
高電流フォト リレー バージョン
高電流フォト リレー バージョンの場合は、元の抵抗器を交換する必要があります。大電流を処理するために、より強力な抵抗器を使用して最初のフォト リレーを作成したときに使用したもの。
夜間のセキュリティを強化するため、このシステムが好まれます。

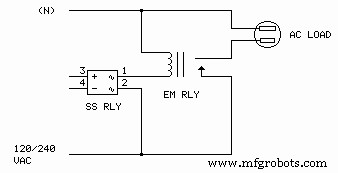

同様に、以下に示す回路図に従って、240VC リレーを操縦できます。
高電流フォト リレー
出典:ウィキメディア コモンズ
ポータブル フォト リレーを作成する際に従うべき安全上の注意事項
デジタル機器を扱うときはいつでも、あなたと電子アイテムが危害や損傷を受けないように、安全規則を遵守する必要があります。
注意事項の一部を以下に示します:
1.感電を避けるため、乾燥した表面と環境で作業してください。
2. 作業を行う前に、デバイスに接続されている電源がオフになっていることを確認してください。また、フォト リレーに接続されているすべての配線を外す必要があります。
3. 極性チェックを実施して、すべての導線がオフになっていることを確認します。極性テストは、デバイスの短絡を防ぎ、デバイスの機能も向上させます
4. フォト リレーを電源に接続すると、電圧が高くなると爆発する可能性があるため、システムが処理できる電圧のみを使用してください。
5. フォト リレーを電源に接続する前に、デジタル デバイスの配線を再確認して、正しくリンクされていることを確認してください。
配線を再確認してください
ソース:
まとめ
技術の継続的な進歩により、設計者は高品質のリレー システムを開発する方法を探しています。
タスクを簡単に処理でき、耐久性があり、費用対効果の高い中継システム。
したがって、彼らは機械式リレーから遠ざかっています.
フォト リレーの人気と高い評価を考えると、フォト リレーが未来であると言っても過言ではありません。
以上で記事は終わりです。ご不明な点がございましたら、お気軽にお問い合わせください。喜んでお手伝いさせていただきます。
