Ultiboard – 初心者向けの究極のガイド

電子回路は長い間存在しており、他の設計と同様に、モデリングは最終製品の製造に不可欠です。 PCB レイアウトやその他の回路設計は、メーカーが効果的かつ効率的な最終製品を作成するために、正確で正確で完璧である必要があります。 1 日の終わりに回路図を設計する場合も同様に、スピードが不可欠です。あなたのビジネスは利益を上げる必要があります。この記事は、Ultiboard をダウンロードし、回路を作成し、プラットフォームを操作して製造用に設計をエクスポートする方法について、包括的かつ詳細なチュートリアルを提供することを目的としています。これがお役に立てば幸いです。

1. Ultiboard とは

Ultiboard (旧称 ULTIboard) は、オランダの Ultimate Technology によって作成されたプログラムです。必要なサイズにもよりますが、800ドルから2500ドルかかるので、かなり高価でした.さらに、学生向けの手頃な価格のバージョンは市場に限定されていました.

時間の経過とともに、Ultiboard は写真プロット ファイルをほとんど生成できないプログラムから、Electronics Workbench として知られるようになり、現在は Ultiboard として知られるようになりました。回路図キャプチャとシミュレーション ツールを備えた高度なプラットフォームである Multisim により、ユーザーは PCB モデルを簡単に設計し、メーカー向けの製品よりも操作しやすくなります。

1.1機能

Ultiboard は主にその利点のために使用されます:

• PCB 設計用の使いやすく効率的な PCB レイアウト プログラム ルーティング ツール。カスタマイズ可能でアクセス可能な機能
• 環境の最適な制御と管理 - Ultiboard には、高度なスプレッドシート ビュー、ツールボックス、設計ウィザード、その他のツールがあり、銅の配置や一般的な基板レイアウトなどの機能を改善します。
• 単純な回路図を PCB に転送 - Multisim™ と Ultiboard を統合することで、パーツの正確な配置を容易にする機能とツール、およびレイアウト設計を迅速に作業するための自動化機能が提供されます。
• ファイルの標準化 - DXF やガーバーなどの形式の設計ファイルを、標準化のために必要な別の形式にエクスポートできます。

Ultiboard の主な目的は、レイアウト、配線ツール、および銅線の配置における制御、効率、および速度に関する柔軟性を提供することです。エンジニア、メーカー、学生、教師など、さまざまな環境で使用されています。 Ultiboard にアクセスする方法、Ultiboard をダウンロードしてインストールする方法を見てみましょう。

2. Ultiboard ダウンロード

インストール中に Ultiboard 以降をダウンロードする代わりに、システムにいくつかの要件がないことに注意してください。通常、Ultiboard 9 をインストールするには、約 150mbs が必要です。ただし、これは必要なバージョンによって異なります。また、システムには少なくとも以下が必要です:

•Windows 2000/XP

•Pentium III プロセッサー

•128MB RAM

•CD-ROM

•800 x 600 の画面解像度

ナショナルインスツルメンツの Web サイトで、Ultiboard のプロフェッショナルまたはアカデミック製品のバージョンを入手できます。インストールは簡単で、ほとんどのアプリケーション インストール プロセスと同様です。 Ultiboard をインストールしたら、最適な操作を行うためにソフトウェア インターフェイスに慣れる必要があります。次は、設計を開始する前に特定する必要がある標準コンポーネントに不可欠なものに焦点を当てます。

3.ユーザー インターフェース

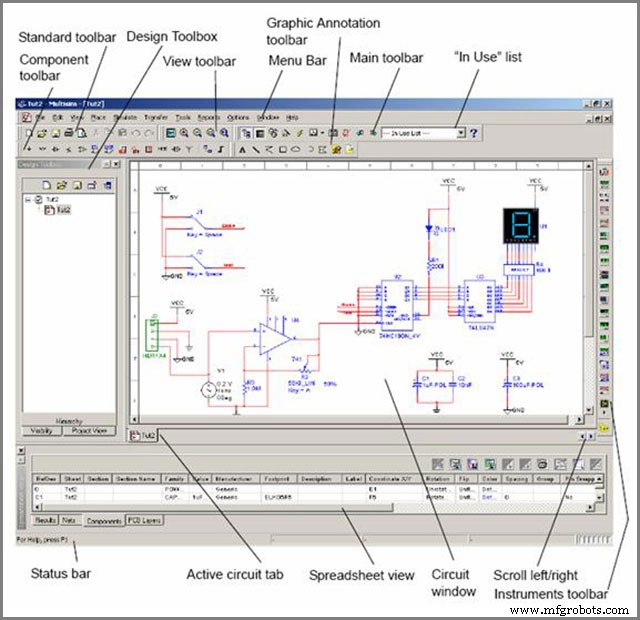

3.1 Ultiboard インターフェイスの概要

Ultiboard インターフェイスは、ユーザーが回路や PCB レイアウトを設計する際に役立つツールと機能を組み合わせています。それは、電気製品業界を改善する新しい独創的なデザインの創造性と革新を促進します。 Ultiboard インターフェイスは、PCB を作成する際に機械部品を配置するためのプラットフォームを提供し、CAD 操作を手動で設計して製造します。

ユーザーフレンドリーなインターフェースは、自動化機能のおかげでスピードをもたらしました。また、手動制御により部品を正しい位置に配置することにより、精度を達成できます。 Multism と組み合わせることで、Ultiboard はさらに高度で高性能な PCB の世代をもたらします。なんで？ Mutism は、強力な SPICE シミュレーション機能により、Ultiboard の PCB レイアウトおよびルーティング機能を補完します。すぐにデザインを開始できます。

3.2 ツールバー

MS Word などの一般的なアプリケーションを使用したことがある場合、Ultiboard ツールバーはロケット科学ではありません。シンボルのほとんどは、すでに使い慣れたものです。新しいものがある場合は、アイコンにカーソルを合わせてその機能を確認できます。ただし、ガイドラインは次のとおりです。

メイン ツールバー

アイコンを選択 - ボードから要素を選択します。

Design Toolbox アイコン – Design Toolbox ビューのオンとオフを切り替えます

スプレッドシート ビュー アイコン – スプレッドシート ビューのオンとオフを切り替える

データベース マネージャー アイコン - データベース マネージャー ビューを表示します

Board Wizard アイコン – Start Board Wizard

Part Wizard アイコン – Part Wizard を起動します

データベースから場所 - 要素を配置する位置をデータベースで参照

線アイコン – デザインに直線を配置

フォローミー アイコン – フォローミー トレースを配置

ポリゴン アイコン – デザインにポリゴンを配置します

電源プレーン アイコン - デザインに電源プレーンを配置します。

DRC およびネットリスト チェック アイコン – DCR (デザイン ルール チェック) およびネットリスト チェックを実行します。 [結果] タブに結果が表示されます

テキスト アイコン – デザインにテキストを配置します

View 3D アイコン - ディスプレイ上のデザインを立体的に表示します。

画面領域のキャプチャ アイコン - 画面の一部をキャプチャし、システム クリップボードに配置します。

ヘルプ アイコン – Ultiboard ヘルプ ウィンドウを表示します。

編集ツールバー

インプレイス パーツ編集アイコン – 配置された PCB パーツのインプレイス編集を有効化

レイヤーの交換アイコン - パーツまたは要素をミラー レイヤーに配置します

時計回りに 90 度回転 – 選択したアイテムを時計回りに回転

反時計回りに 90 度回転 – 選択したアイテムを反時計回りに回転

3.3 環境設定

設定を行うには:

1. [オプション]/[グローバル設定] をクリックして [設定] ダイアログ ボックスを表示すると、次のオプションが表示されます:

• 一般設定タブ
• [パス] タブ
• 色タブ
• PCB 設計タブ
• [ディメンション] タブ
• 3D オプション タブ

2. 目的のタブを選択したら、詳細をカスタマイズまたは編集します。

3. [OK] をクリックして変更を保存します

3.4 PCB プロパティの設定

PCB プロパティの設定を行うには:

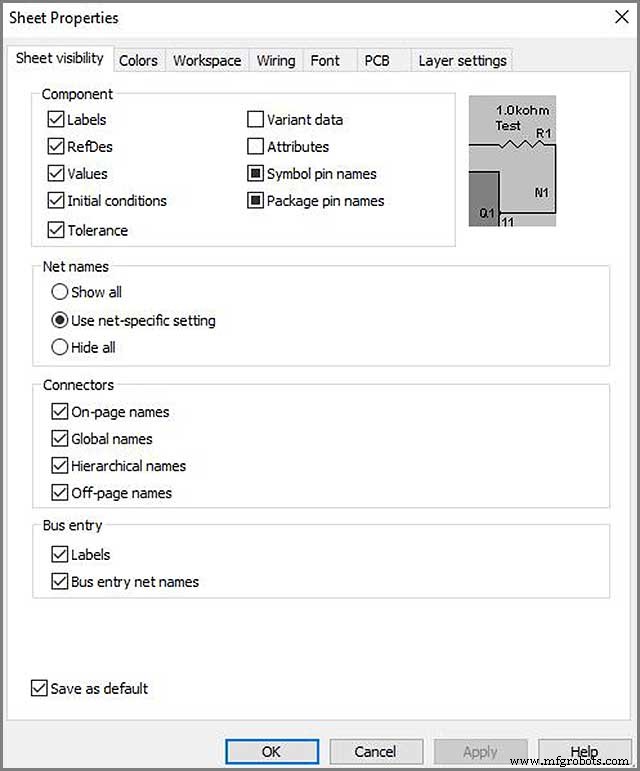

空のボードで、右クリックしてメニュー ボックスを表示し、プロパティ アイコンを選択します。必要に応じて PCB の詳細をさらに編集できる [シート プロパティ] ダイアログ ボックスが表示されます。

3.5 設計ツールボックス

デザイン ツールバーを使用して、トレースの色を決定するなど、パーツを制御する際にデザインを管理することがよくあります。表示または表示するには、デザイン ツールバーの をクリックします。

3.6スプレッドシート ビュー

属性、フットプリント、参照指定子などの詳細を表示および編集するには、スプレッドシート ビューが不可欠です。

スプレッドシート ビュー アイコンにアクセスするには、新しいプロジェクトを開く必要があります。アイコンをクリックすると、機能タブがページの下部に表示され、いくつかのボタン/アイコンが表示されます。

ただし、すべてのタブにすべてのアイコンがあるわけではありません。

3.7インターフェースのカスタマイズ

インターフェイスをカスタマイズするには:

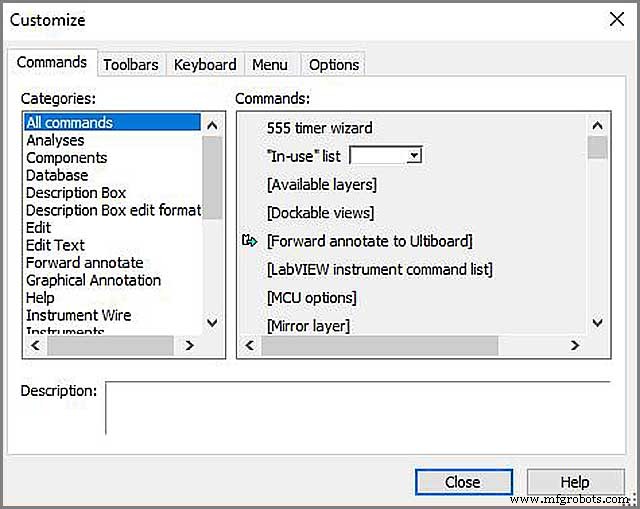

[オプション]/[ユーザー インターフェースのカスタマイズ] を選択して、必要に応じて変更できるメニュー タブを下に表示します。

Ultiboard を好みに合わせてカスタマイズし、さまざまなアイコンを使用するための基本的なオリエンテーション手順について説明しました。したがって、次のステップは、簡単な回路図を設計し、プロセス中にソフトウェアのより多くの機能とプロパティをさらに使用する方法を学習することです.

4. Ultiboard 設計チュートリアル

4.1 Electronics Workbench スイート

これは、回路設計の重要なステップを容易にする EDA スイートです。要件と予算に応じて、次のような Electronics Workbench Suite の一部のコンポーネントを利用できます。

• Mutism:Muticap とアナログおよびデジタルの両方のシミュレーション機能を組み合わせたものです
• Multicam:ドライビング シミュレーション用の回路図製品。シンプルな回路図で、PCB レイアウト設計などのステップを容易にします。
• MultiVHDL:Multism と HDL モデルの作成に加えて、協調シミュレーションを搭載しています。
• Ultiboard:Multism や Multicap と並んで、PCB の作成や機械的な CAD 操作に役立つ製品です。
• Ultiroute:Ultiboard スタンドアロンへのアドオンである Ultiroute は、設計上の部品の配置を自動的に容易にします。

4.2 チュートリアルを開く

チュートリアルを開くには、Ultiboard が起動していることを確認してから、次の手順に進みます。

1. [開く/ファイル] アイコンを選択します。インストール中に Ultiboard を保存した場所に移動します (プログラム ファイルの中央ディスク C を試すことを覚えていない場合)。

2. Tutorial.EWPrj を開いて、選択したファイルを Ultiboard にロードします

3. デザインを表示するには、デザイン タブまたはデザイン ツールボックスの [プロジェクト] タブをクリックして選択します

4.3 ボード アウトラインの作成

次の方法で枠線を作成できます:

• 描画ツールを使用して、キーボード * を押して、目的の境界線のアウトライン座標を入力します:

• DXF ファイルのインポート

• このチュートリアルで使用する Board Wizard を使用します。

1. ツールバー レイヤとともに、Border Wizard アイコンに移動し、ダブルクリックします。

2. 現在の既存のボーダー ウィザードを削除します。これは、ボード ウィザード - ボード テクノロジ ボックスが表示される新しいものである必要があります。

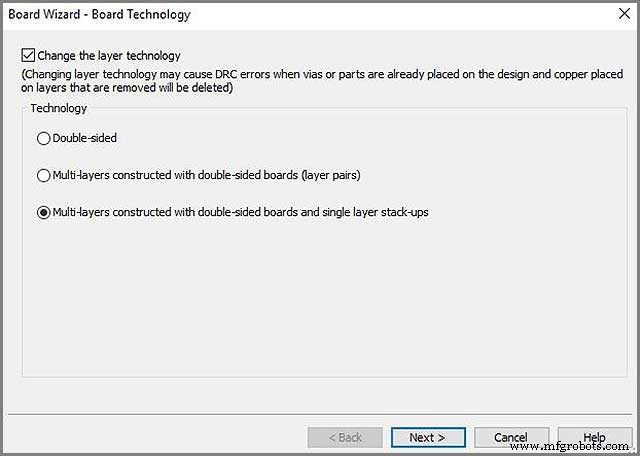

3. 「レイヤーテクノロジーの変更」を有効にして、他のオプションを選択できるようにします。 [両面ボードと単層スタックアップで構成された多層] を選択し、[次へ] タブをクリックします。

1. 次のダイアログ ボックスはラミネーション設定で、必要に応じて変更してクリックできます

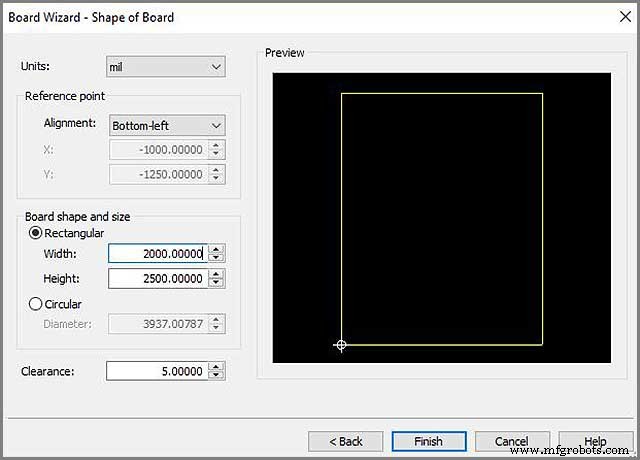

1. 次のダイアログ ボックスはボードの形状で、次のように変更します:

• 基準点の下で、配置を左下に設定します
• ボードの形状とサイズに長方形を選択
• 高さと幅をそれぞれ 2000 と 2500 に設定し、クリアランスを 5.00000 に設定します。 [完了] をクリックします。

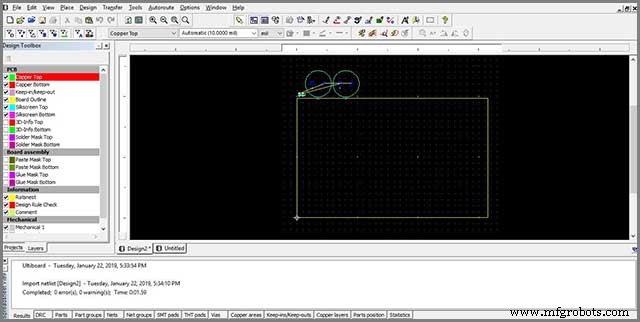

4.3.1 Ultiboard —ボーダー アウトラインの変更の編集

• ボーダーのアウトラインを移動するには:

Layers タブの下の Board Outline をダブルクリックします。コンポーネントの行の下にあるワークスペースの枠線の任意の場所をクリックします。

• 基準点を変更するには:

[オプション] タブをクリックし、カーソルをボードの境界線の左下に置き、クリックして表示されるボックスを変更します。

4.4 コンポーネントの配置

次の方法でボードにコンポーネントを配置できます:

• 境界線の外にあるコンポーネントを選択し、目的の位置にドラッグします
• スプレッドシート ビューに移動し、[パーツ] タブを使用してコンポーネントを見つけ、適切に配置します
• ネットリストからコンポーネントをインポート
• データベースからコンポーネントを直接選択できます
• オートプレイスを使う

4.5 トレースの配置

トレースを配置する方法はいくつかあります:

4.5.1 手動トレースの配置

ここで、トレースは配置した場所に配置されます。これを行うには:

• Line /Place コマンドを選択して、チューブを配置するレイヤー (ドロップボックス内) に依存するラインを作成します。

• クリックしてトレースを固定し、カーソルを移動先に移動します。ここでもクリックして再度固定するか、右クリックして描画を停止します。

4.5.2 Ultiboard —フォローミー トレースの配置

フォローミー トレースを使用すると、カーソルを移動するだけで、選択した 2 つのピン間にパスを描くことができます。それは以下によって達成されます:

• フォローマイ アイコンをクリックします。少なくとも 2 つの指定されたピンがあることを確認してください

• 1 つのピンをクリックしてから別のピンをクリックすると、Ultiboard が自動的にピンを描画します

4.5.3 接続マシン トレースの配置

接続マシン トレースは、最も便利なルートで 2 つのポイントを結合することにより、完全なトレース自動化を提供します。それは以下によって達成されます:

• Place/Connection Machine アイコンをクリックします

• 接続したい点の間のスペースをクリックします。 Ultiboard はさまざまなルートの提案を提供し、適切なトレースを特定したら、クリックして使用します

• 右クリックしてトレース配置を終了

4.6 Ultiboard —製造/組み立ての準備

設計を製造用に送信する前に、追加情報を提供したり、エラーを削除したりするために、ボードで実行できるアクティビティがいくつかあります。それらには以下が含まれます:

4.6.1 ボードのクリーンアップ

これには、開いているトレースの端、または未使用のパーツや接続をクリーンアップすることが含まれます。それは以下によって行われます:

• Edit/Copper Delete/Open Trace Ends をクリックして、開いているすべてのトレース端を削除します。

• Design/Clean Unused Vias をクリックして、未使用のビアまたは接続を削除します

4.6.2 コメントの追加

コンポーネントを追加すると、メーカーが参照したり、チーム メンバー間のコラボレーションを促進したりできる追加情報が提供されます。コメントは次の方法で投稿できます:

• デザイン ボックスでコメント レイヤーを有効にする

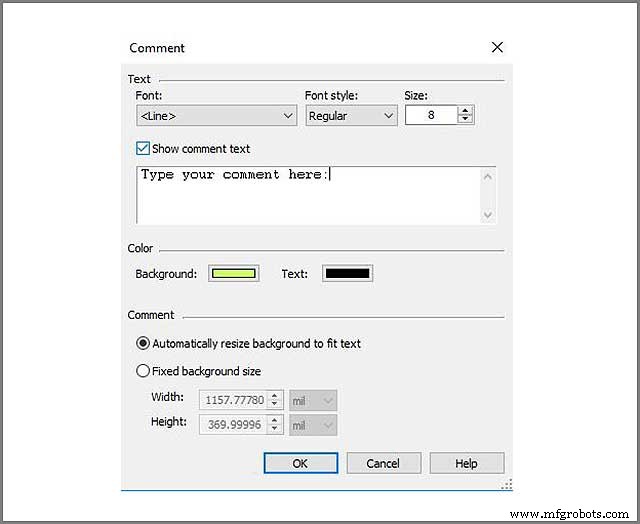

• 場所/コメントを選択すると、以下のようなダイアログ ボックスが表示されます:

• 背景サイズを修正するか、フォント スタイルとサイズ、テキストと背景色などの他の編集を行うかを選択できます。
• コメント ボックスにコメントを入力します
• [OK] をクリックします。コメントを表示する位置をダブルクリックします。
• 変更を加えるには、コメント ダイアログ ボックスに戻り、必要に応じて詳細を編集し、不要な前のコメントを削除します。
• コメントを削除するには、コメントをクリックして DELETE キーを押します

4.6.3 Ultiboard —ファイルのエクスポート

通常、デザインをアウトプットとして作成するのは最終プロセスです。設計フォーマットを、メーカーの機器が理解できる別のものに変換しています。このファイルには、設計の製造方法に関する詳細情報が含まれています。

メーカーのフォーマット要件は、主にフォーマットを決定します。 Ctrl-E を押すか、[ファイル] タブをクリックすると、ファイルのエクスポートが開始され、メニューが表示されます。これは、リスト内の [エクスポート] オプションです。

エクスポート ダイアログ ボックスが表示され、エクスポート設定/プロパティを表示、エクスポート、または削除できます。

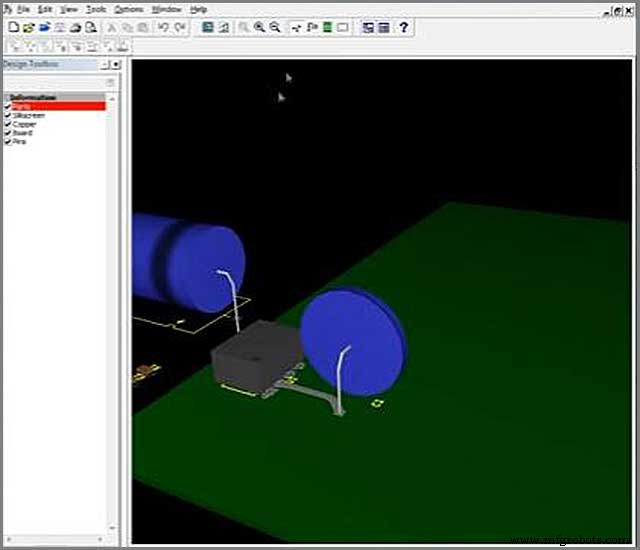

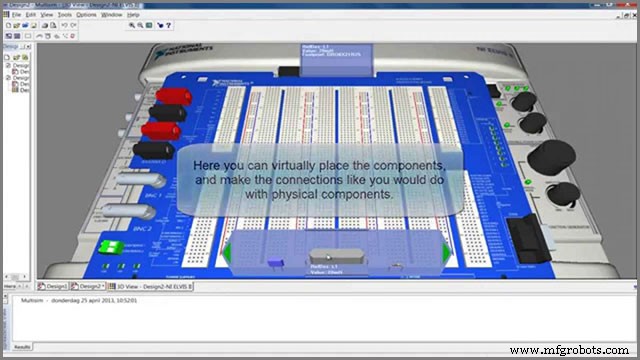

4.7 3D でのデザインの表示

次の方法で、デザインを 3D で表示できます:

[ツール] メニューに表示されている 3D アイコンをクリックします。 3D プレビュー タブが表示され、デザインが 3D で表示されます。

4.7.1 3D ビューの操作

• ツールバーの [3D] をクリックして、3D プレビューを表示します。
• プレビュー ボードをクリックして、マウス/カーソルを押したままにすると、次の場所に移動します:
• 画面のポインターを画面のいずれかの側に移動して、ボードをよりよく、または特定のビューにします
• 3D ホイールをパンするには、カーソルを押したままにして 4 方向矢印を表示し、目的の方向を指します
• 3D ビューを移動するには、クリックしたままにします
• ポインタをどちらかの方向に動かして、デザインの反対側を表示します。ボードの下側のトポ
• 領域を拡大するには:カーソルをクリックしたままにして、上下に移動/スクロールします
• また、[表示] タブの [拡大/縮小] を使用することもできます。

Ultiboard プラットフォームを快適に操作し、さまざまなアイコン、タブ、およびそれらのプロパティに慣れることができれば幸いです。また、最終的には、開始時の目標であったように、シンプルなデザインを作成する必要があります。

5.アルティボード —Ultiboard を使用する利点と欠点

1.Ultiboard を使用する利点

• ユーザーフレンドリーで直感的
• スプレッドシートなどの他のツールと統合できるだけでなく、制約、銅配線、部品配置の管理にも使用できます。
• 使いやすく、速度が最適化されています

製造とプロトタイプの両方で、Gerber や DXF などの業界標準にエクスポートできます。

• Multism とシームレスに統合されているため、回路図のレイアウトを転送します。
• PCB の設計方法についての洞察をすばやく得ることができます。
• デザインに加えられた変更に注釈を付けます。

2.Ultiboard —短所

Ultiboard を使用すると多くの利点が得られますが、多くの欠点があることに注意する必要があります。最も重要なものは次のとおりです:

• 使用するには十分なトレーニングが必要です。

• 無料のツールではないため、ポケットを深く掘り下げる準備ができている必要があります。

3.Ultiboard —仕組み

レイアウトルーティングに関しては、Ultiboard を選択することをお勧めします。自動化されたパーツと手動配置ルーティングが付属しているため、これらのツールを組み合わせることで、繰り返しのタスクを完了するのに必要な時間と労力を削減できます。配置プロセスと組み合わせると、迅速なレイアウトが保証されます。 Ultiboard には、複雑さと設計に基づいて迅速かつ効率的に調整できるトレース配置が付属しています。

ピックアンドプレース機能が付属しているため、回路図内のコンポーネントをすばやく見つけて配置できます。トレース配置に提案を入力するフォローミールーターとマシンを利用します。 Multisim と統合した場合。自動配線を使用しているため、多くの設計バージョンに反映されたレイアウトの回路図を簡単に転送できます。したがって、設計と検証の簡単で迅速なフローを提供します。
