LM723 回路:電圧レギュレータの詳細情報
電源を調整する 7805、7812 などのいくつかのタイプの電圧レギュレーターに出くわしたことは間違いありません。それらは効果的ですが、多くの場合、固定値の出力しか生成しません。したがって、LM723 回路または LM317 IC 電圧レギュレータは、一貫性のない電圧レギュレーションに適したオプションです。
電圧調整器
構造にコンデンサや抵抗などの電子部品を必要とする LM723 IC に焦点を当てます。さらに、外部パストランジスタの助けを借りて、極端な量の電流を確実に供給します。
LM723 とは?
LM723 は可変電圧レギュレータであり、その主な目的はシリーズ レギュレータ アプリケーションに対応することです。場合によっては、LM723 を LM723C に置き換えることができます。類似した機能を備えていますが、LM723C は、-55°C から 150°C ではなく、0°C から +70°C の温度範囲で動作します。
- LM723 のピン配置
ここで、下の表にまとめられている LM723 のピン配置について説明します。
ピン番号 | ピン名 | 機能 |
ピン 1 | NC/未接続 | 関係ありません。 |
ピン 2 | 電流制限 | 2 番目のピンは電流を制限します。さらに、過熱を防ぐために、故障時の放熱を減らします。 |
ピン 3 | 電流センス | 電流を制限するだけでなく、フォールドバック アプリケーションにも適用できます。 |
ピン 4 | 反転入力 i/p | 一定の出力電圧が確保されます。 |
ピン 5 | 非反転入力 i/p | オペアンプの内部に基準電圧を提供します。 |
ピン 6 | Vref | 約 7V の基準出力電圧を供給します。 |
ピン 7 | -Vcc | 接地ピン (GND) と同様に機能します。 |
ピン 8 | NC | 接続されていないという点で pin1 に似ています。 |
ピン 9 | Vz | それはしばしば負のレギュレーターを作ります. |
ピン 10 | Vout | o/p ピンとして機能します。 |
ピン 11 | Vc | これは直列パス トランジスタのコレクタ入力であるため、正電圧供給への直接接続を維持します。また、外部トランジスタは当時使用されていません。 |
ピン 12 | V+ | 正電源入力ピンです。 |
ピン 13 | 周波数補償 | 100pf のコンデンサと併用すると、ノイズの低減に役立ちます。 |
ピン 14 | NC | 最後に、接続されていない pin14 があります。 |
表> LM723 の機能と仕様
LM723 の機能と仕様には次のようなものがあります。
機能
- まず、シャント、フローティング シリーズ、ネガティブ レギュレーションなどのさまざまな操作を実行できます。
- 次に、外部パス トランジスタを使用して 10A の o/p 電流を供給します。ただし、外部パス トランジスタがない場合、o/p 電流は 150mA になります。
- さらに、最大入力供給電圧は 40V です。
- また、それらを使用してリニア レギュレータまたはスイッチング レギュレータを作成することもできます。

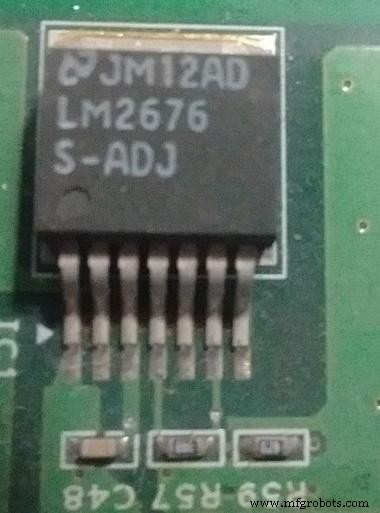

スイッチング レギュレータの例
- 最後に、o/p を 3V から 37V に変更できます。
仕様
- Vz ピンからの電流供給 =24mA
- 最大 i/p 電圧 =40V
- 出力電圧範囲 =3V ~ 37V
- 動作温度範囲 =-55°C ~ +150°C
- Vref ピンからの電流供給 =15mA
- 基準電圧 =7V
- ラインレギュレーション =0.01% Vout
- 負荷変動 =0.03% Vout
- リップル除去 =74 dB
LM723 の仕組み

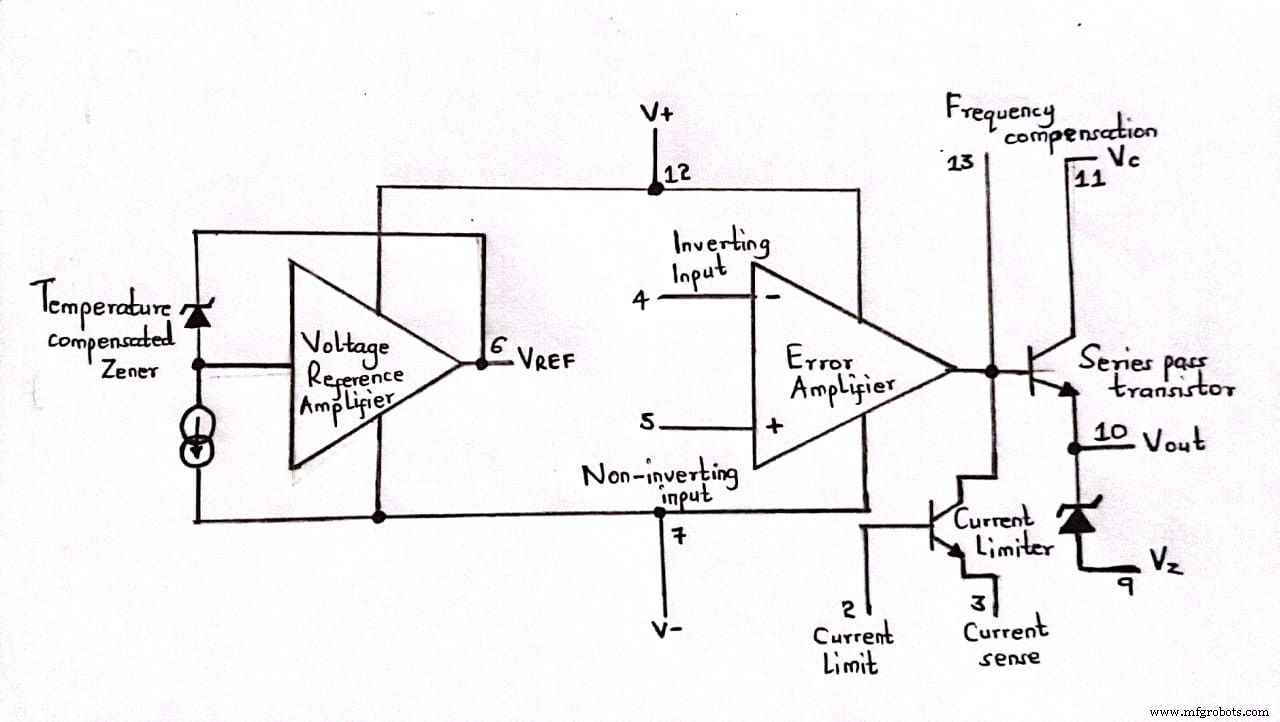

LM723の内部ブロック図
簡単に理解できるように、LM723 のブロック図を 2 つのブロックに分割する必要があります。したがって、基準電圧発生器とエラーアンプのブロックがあります。
LM723 の内部ブロック図
参照ブロック
ここで、ツェナー ダイオードは設定値で動作します。そのため、ダイオードの o/p は永久電圧になります。さらに、回路に到達する安定した電流供給は、Vref ピンのアンプと並んで、安定した電圧 (7V) を生成します。
エラー アンプ ブロック
2 番目のブロックのコンポーネントには、トランジスタ、エラー アンプ、および電流を制限する直列パス Q1 トランジスタが含まれます。
エラー アンプ アプリケーション
エラー信号は、トランジスタ Q1 の導通を制御します。次に、トランジスタは出力電圧を調整します。
エラー アンプ ブロックは、電圧のコントラストを促進します。たとえば、フィードバック全体を通して、反転端子からの o/p 電圧と非反転端子からの Vref 基準電圧を区別します。
上記の電圧間に内部接続がないことに注意してください。そのため、必要な出力電圧に応じて外部から提供します。
LM723 回路の動作原理
- ピン 12 を介してリファレンス アンプに 9 V の電圧を入力することから始めます。その結果、ピン 6 で一定の出力電圧が得られます。
- その後、基準電圧は、コンデンサとポテンショメータ間の接続を介してピン 5 に進みます。ここでのポテンショメータは R1 ではなく RV1 であり、必要に応じてポテンショメータを動かして電圧を調整できます。
- この時点で、非反転ピン電圧を使用して反転ピン電圧を比較します。
- 非反転入力電圧が反転ピン電圧よりも高い場合、直列パス トランジスタは順方向バイアスを受けます。その後、電流はコレクタを介してエミッタに流れます。
- 最後に、Vout ピンから出力電圧を取得します。
電圧ダイバーの規則に従って、出力電圧を次のように計算します。
Vout =Vref (R2/RV1 + R2)
LM723 回路の設計方法
ここでの回路設計は、2.6 から 24 V の範囲の可変出力を生成します。

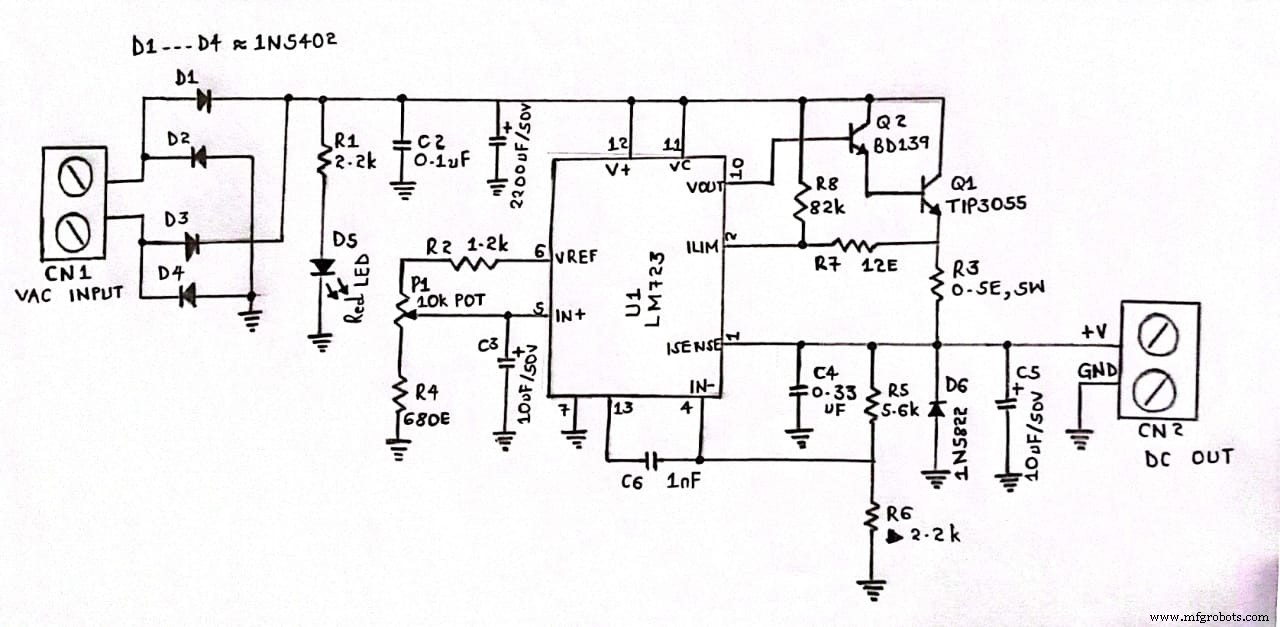

LM723 を使用したアプリケーション回路設計
サーキットの手順と働き
- まず、30V AC を入力端子 (VAC) に接続します。 1N5402 ダイオードが AC 電圧を DC に変換します。
- 赤い LED は入力電圧インジケーターとして機能し、入力信号の状態を表示します。
- C2 および C1 コンデンサは、DC 電圧からリップルを取り除き、LM723 への電圧を平滑化します。
- 10k (10k POT) の可変抵抗器が出力電圧を調整します。
- TIP3055 NPN トランジスタの目的は、外部バイパス抵抗として機能することです。これは、出力電流の処理能力を高める機能を果たします。
LM723 を使用する利点と欠点
利点
- まず、適切に接続すると、ノイズが少なくなります。
- 電圧範囲も広いです。たとえば、入力電圧は一定の 40V まで上昇し、50 パルスを許容します。
- さらに、外部パス トランジスタをサポートできます。
- さらに、周波数応答を直接変更できます。
- 温度コントローラーとしてだけでなく、負、フローティング、またはシャント レギュレーターとしても使用できます。
- 最後に、費用対効果が高く、耐久性があります。
デメリット
- 紛れもなく、扱いと理解が複雑です。
- 次に、正確な電流制限がありません。
- 適度なエラー アンプ ゲインと低いエラー アンプ バイアス電流を備えています。
- 第三に、安定化された o/p 電圧 (2.5V) とドロップアウト電圧 (10V) が低いことです。
- 最後に、過負荷は電流制限感度に影響を与える可能性があります。
結論
結論として、LM723 を電圧レギュレーターとして検討しているのであれば、正しい方向に進んでいます。温度コントローラ、電流レギュレータ、シャントレギュレータなどのアプリケーションで使用できます。多くの場合、アプリケーションには 150mA の電流 o/p がありますが、外部パス トランジスタがありません。
ご不明な点がございましたら、お気軽にお問い合わせください。
