PCB コンピュータ:さまざまな業界のアプリケーション
PCB コンピュータ
ソース:Piqsels
PCB は、エレクトロニクス業界を襲った最高の電子部品の 1 つです。したがって、ほとんどの電子機器でそれらを見つけることができるのは驚くことではありません.また、電子機器、コンピューター、ラップトップも除外されていません。そのため、これらのデバイスは PCB コンピュータ (多数のコンピュータ コンポーネントの基盤を形成する精巧な回路を備えた薄型機器) を使用しています。
実際、この記事では、コンピューターの PCB、それがさまざまな業界でどのように適用されるか、その配線基板などを説明することで、このトピックをより深く掘り下げます。
準備はできたか？ボールを転がしてみましょう。
コンピュータ PCB とは?
サーキット ボード コンピューター
ソース:hiphopdx
PCB は、基板表面に導電経路が印刷またはエッチングされた薄い基板です。
また、このデバイスは、ネットワーク インターフェイス カード、コントローラ カード、拡張カード、ビデオ カードなど、さまざまなコンピュータ コンポーネントのベースを形成します。詳細はマザーボード (プリント回路基板) にもリンクしています。

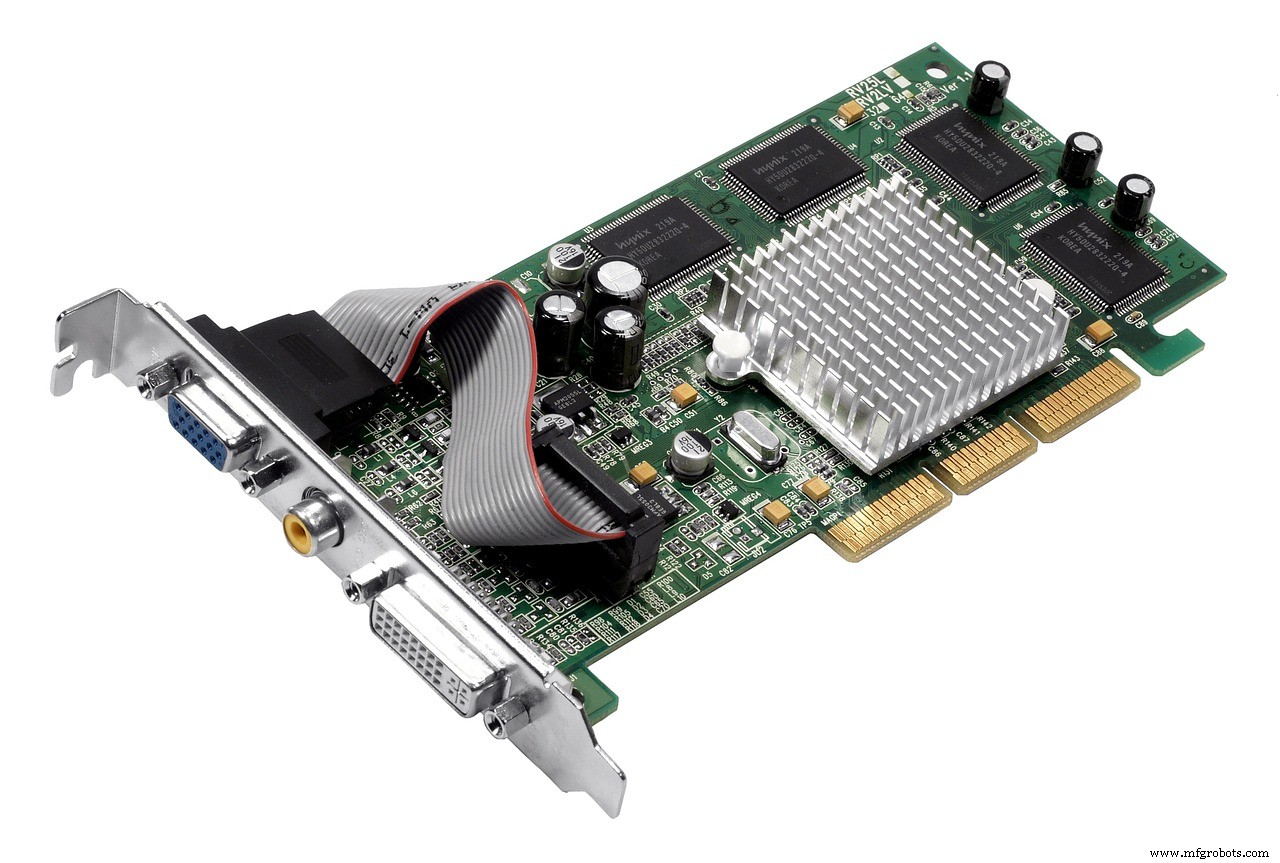

ビデオ カード
ソース:Pixabay
PCB はコンピューターに関連していますが、タブレット、テレビ、携帯電話、デジタル カメラなどの他の電子機器にも役立ちます。
さらに、コンピューターには PCB として機能するプロセス制御ブロックがあります。
また、プロセス制御ブロックは、システムカーネルに配置されたデータ構造を持っています。
さらに、このデバイスの重要な機能は情報を保存することです。したがって、オペレーティング システムが PCB データを登録した後、PC はそのプロセスを実行します。
コンピュータ エレクトロニクス産業への応用
エレクトロニクス分野の中でもコンピュータ産業は広い領域を持っています。そして、電子 PCB の基礎はコンピューターの発明から生まれました。
そのため、科学者が史上初のコンピューターを思いついたとき、それは巨大で真空管技術を使用していました。その結果、デバイスは余分な熱を放散し、電力を消費し、多くのスペースを占有しました。
そこで、逆のことをするよりコンパクトなマシンを作ることにしました。その結果、半導体デバイスが登場し、互換性のあるコンピューターが現実のものとなりました。
半導体デバイス
出典:ウィキメディア コモンズ
とはいえ、コンピューター業界には、次のような多数の PCB アプリケーションがあります。
- 中央処理装置 (CPU)
- EEPROM
- SD カード、グラフィックス プロセッシング ユニット (GPU)、RAM、ROM

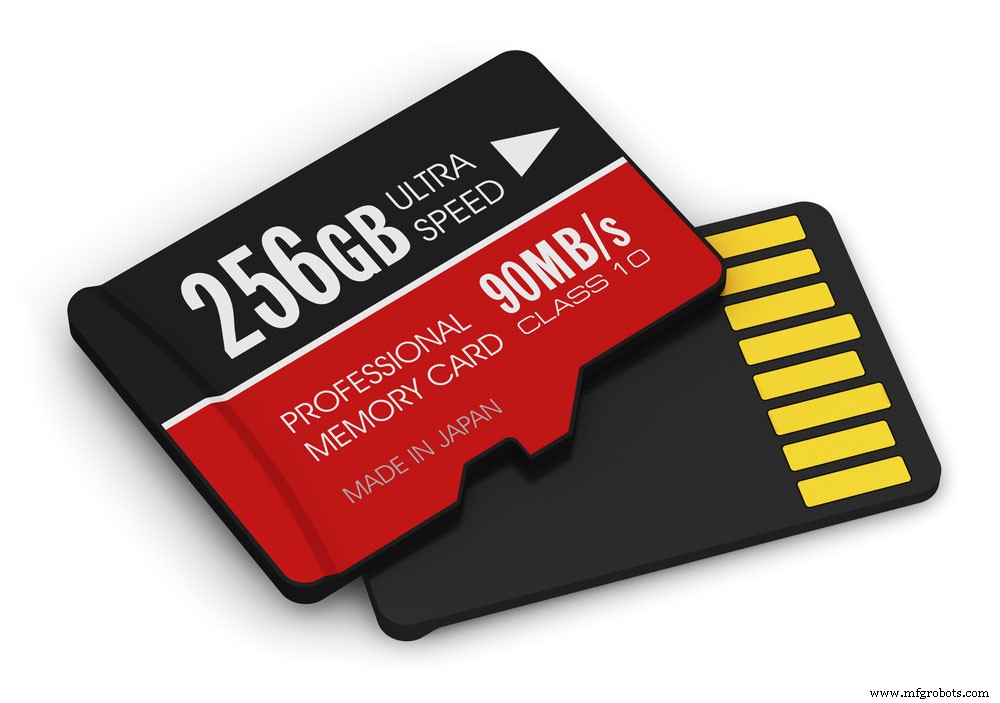

SD カード
GPU

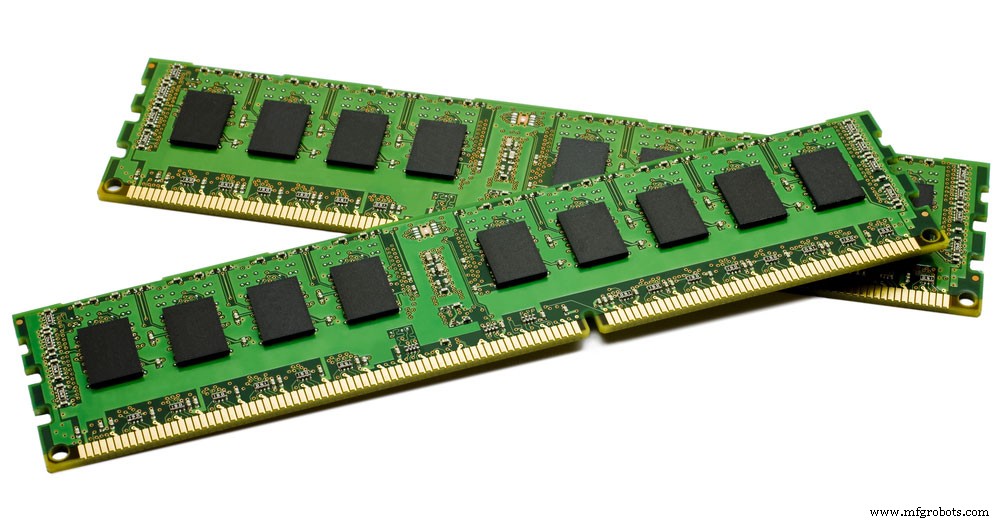

RAM

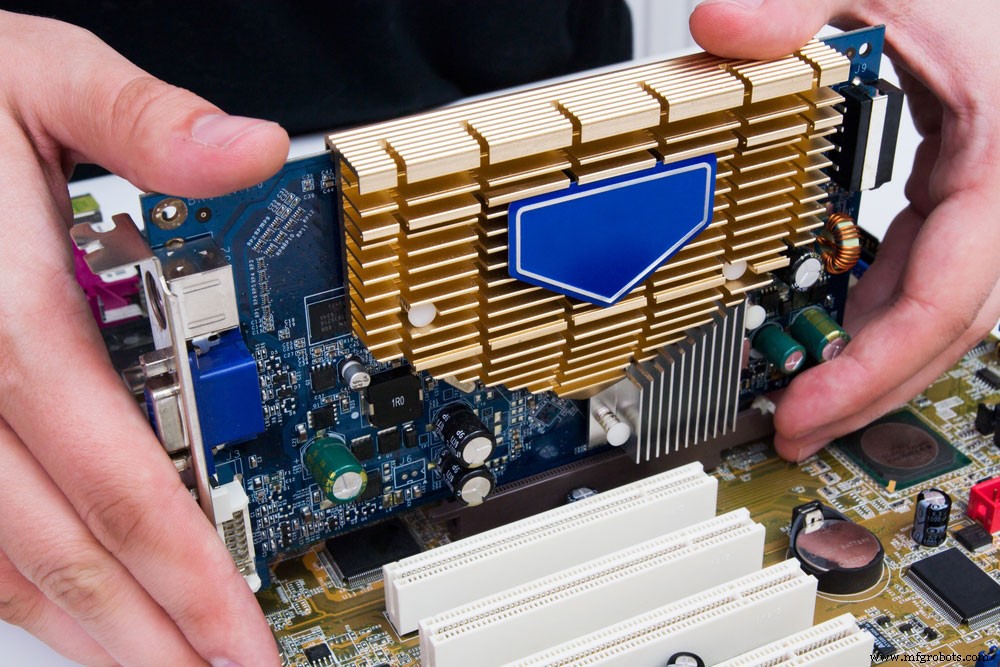

- マザーボード

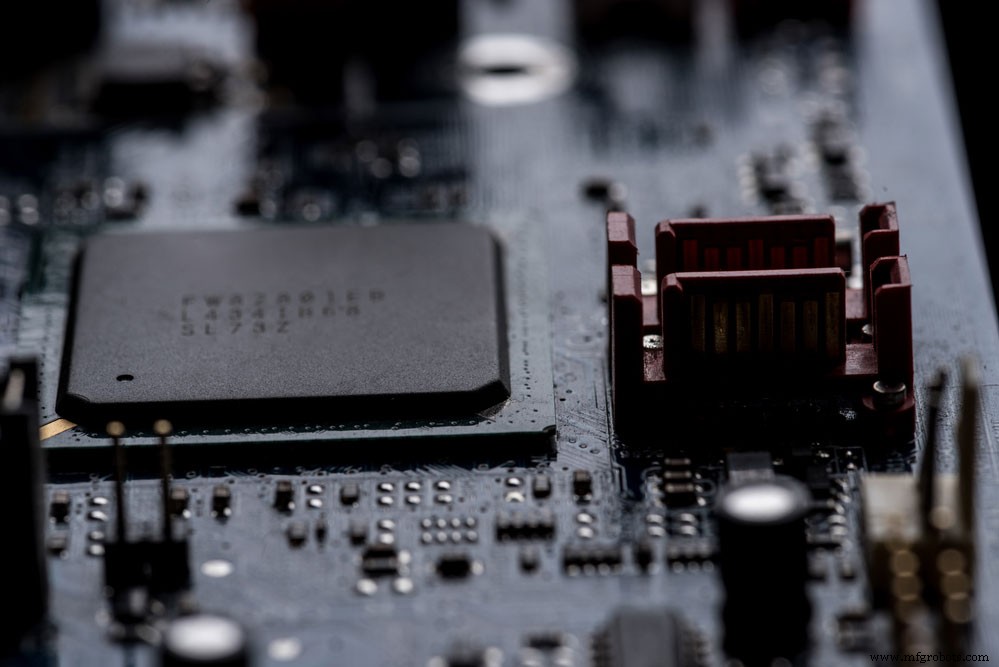

チップ搭載マザーボード

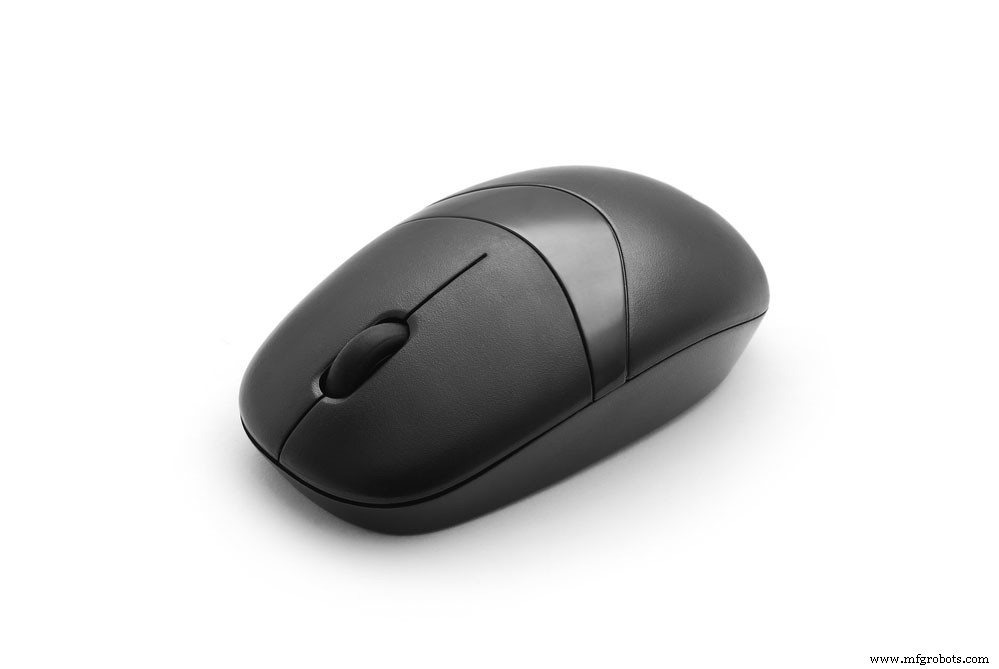

- コンピューターのマウス
- ラップトップとノートブック
- マイクロコントローラーのキーボードと LED スクリーン
PCB を使用するその他のオフィス機器には、次のものがあります。
- 顔認証機
- プリンター
- 親指印象機
- 金属探知機
- 煙と火災警報システム
- ファックス機とスキャナー
- スキャニング ドアなどのウォークスルー
また、パソコン業界では、複雑な回路設計と多層基板を備えた特殊な PCB (High Density Interconnect PCB) が使用されています。さらに、これらの高密度 PCB は標準的な厚さで、平均的な 2 層基板です。
また、PCB には QFP、BGA、および QFN IC パッケージがあります。さらに、それらはかなり高価であり、AOI、ENIG、フライング プローブ テスト、X 線などの独自の製造プロセスを使用します。さらに、PCB 上でのコンポーネントの組み立て中にロボットがあれば、リフローはんだ付け、自動ピック &プレースなどのタスクを実行できると便利です。
ただし、ほとんどのコンポーネントが静電気に敏感なデバイス (ESD) であることを考慮すると、予防措置を講じることが不可欠です。
エースとディフェンス
この業界の PCB は通常、回路が過酷な化学物質、環境条件、汚染物質などにさらされるため、高い信頼性を要求します。
したがって、このタイプの PCB は、機能性、高品位、および高品質のエラーに対するゼロ トレランスを備えている必要があります。さらに、PCB がこの業界で認定される前に、電気、振動と衝撃、および高温テストに合格する必要があります。
また、PCB にはクラス 3 規格を満たす義務があります。また、このクラスでは、電子製品が過酷な条件下でダウンタイムなしで継続的なパフォーマンスを提供する必要があります。
- コンポーネントは、1 ～ 2% の厳しい公差を持つミルスペック グレードである必要があります
- PCB の設計は、最大電流負荷を処理する必要があります
- 設計段階で物理的なシールドを作成して、クロック信号をクリーンにしてシールドします
- 放熱が重要な場合は、サーマル コンパウンドを使用してください
- 高周波成分を低周波成分から分離する
とはいえ、宇宙用および軍事用デバイスに適用される PCB の用途には次のようなものがあります:
- DC-DC コンバーター、DSP、GPS (全地球測位サービス)
- 砲兵と迫撃砲
- スイッチモード電源とアナログ デジタル コンバーター
- 発振器、トランシーバー、デジタル フィルター、変調器
- ソーラー パネル モーター駆動回路
- FPGA、VCO、および GPRS (一般的なパケット無線サービス)
- オンボード メモリ、RF 変調器、IF ミキサー
- フライト コントロール、フィルター、オートパイロット、トランスポンダー、ナビゲーション電子機器
- ATC (航空管制) エレクトロニクスとアクティブ アンテナ回路
家電アプリケーション
家庭用電化製品は、PCB の最も一般的な産業です。なんで？周りのほとんどの人は電子機器に依存しています。実際、この業界における PCB の設計上の考慮事項のいくつかは次のとおりです。
したがって、消費者向け電子機器の厚いリジッド ボードには、さまざまなサイズ、色、および形状があります。
また、PCB には、機能を制限し、コストを削減するために、両面または片面があります。
そこで、さまざまなアプリケーションを以下に示します:
家電
- 目覚まし時計
- コーヒーメーカー
- エアコン
- 電子レンジ
- 冷蔵庫
- 洗濯機
- UPS
- 防犯カメラ
コミュニケーション
- ラジオ
- スマートフォン
- タブレット
- スマートウォッチ
コンピューター
- ラップトップ
- 画面と周辺機器
- 衛星航法
- ワークステーション
エンターテイメント システム
- DVD プレーヤー
- ゲーム機
- テレビ
- ステレオセット
通常、家電部門に適用される PCB には高い需要があります。したがって、製造プロセスは、必要な規制と基準を満たす必要があります。そうすることで、PCB の均一性と品質が維持されます。
よくある質問
コンピュータで最も広い回路基板は?
マザーボードは、パーソナル コンピューターまたはデスクトップ コンピューターの巨大な回路基板です。したがって、他のデバイスやボードをアクセス可能な通信に接続できます。
マザーボードに接続するボードは何ですか?
アップグレードが必要なビデオ カードなどの既存のコンポーネントが (デスクトップ コンピューターに) ある場合は、拡張カードを追加することができます。または、パーソナル コンピューターに新しい機能を追加することもできます。
回路基板には何がありますか?
回路基板にあるコンポーネントの一部は次のとおりです。
- 集積回路
- 取り付け穴またはネジ穴
- ヒューズ
- ジャンパー
- インダクタ
- コンデンサー
ラップトップ PCB とは?
ラップトップのプリント回路基板を指します。また、PCB には、メモリ スロット、チップ用ソケット、電源コネクタなど、コンピューターの動作を助けるコンポーネントがあります。
PCB とマザーボードは同じものですか?
どちらも似ていますが異なります。つまり、PCB は銅信号トレースを特徴とするボードです。また、通常、マザーボードには、それに接続する小さなボードが追加されたコンポーネントがあります。
主要な PCB は PC にありますか?
はい！マザーボードは、コンピューターのメイン回路基板です。さらに、すべての周辺機器とコンポーネントをマザーボードに接続します。
切り上げ
PCB コンピュータは、標準の PCB と非常によく似ています。大きな違いは、コンポーネントや周辺機器を回路基板に簡単に接続できることです。また、高速コンピュータ プロセッサからの高熱を放散するため、熱伝導率が高くなります。
しかし、家庭用電化製品の PCB は、機能、形状、およびサイズが大きく異なります。たとえば、テレビに使用する PCB は、スマートウォッチに電力を供給する PCB とは異なります。
そうは言っても、コンピューターの PCB についてどう思いますか?プロジェクトに最適なものを構築または取得する予定はありますか?お気軽にお問い合わせください。
