スマートフォン回路の理解：コアコンポーネントと機能性

人々の生活で最も重要な電子デバイスをリストアップすれば、携帯電話を外すことはほぼ不可能です。なぜか？モバイルフォンは人々が頻繁に使用する最も複雑なデバイスの一つだからです。現代のスマートフォンでは毎秒数百万回の計算処理が実行され、音声ストリームの圧縮/伸張を行います。また多数のFMチャンネルを送受信可能。これらすべてはフォン回路のおかげです。本記事では携帯電話の主要回路基板コンポーネント、動作原理等を解説します。

始めましょう！

携帯電話の基本コンポーネント

携帯電話の仕組みを理解するための必須コンポーネント：

キーボードとLCD画面

キーボードとLCD画面は、ユーザーとスマホを繋ぐ重要な2チャネルです。

キーボードボタンを押してデータとコマンドを入力。

LCD画面はキーボード入力に基づき、不在着信、テキストメッセージ、発信番号などの非言語データを表示。ステータスレポート、コマンド等も処理。

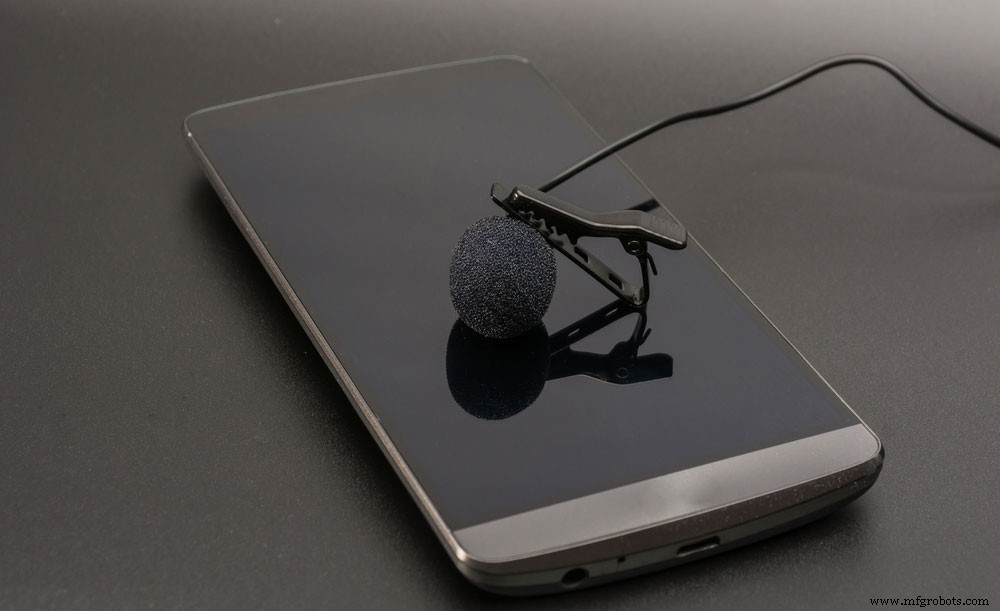

マイクロフォンとスピーカー

これらコンポーネントで他ユーザーからのメッセージを受信。マイクに話しかけると音声を電気に変換。電気信号がデジタル化されアンテナから送信。

相手が話すと信号がアンテナに到達。アナログに戻りスピーカーで電気信号を音声に変換。

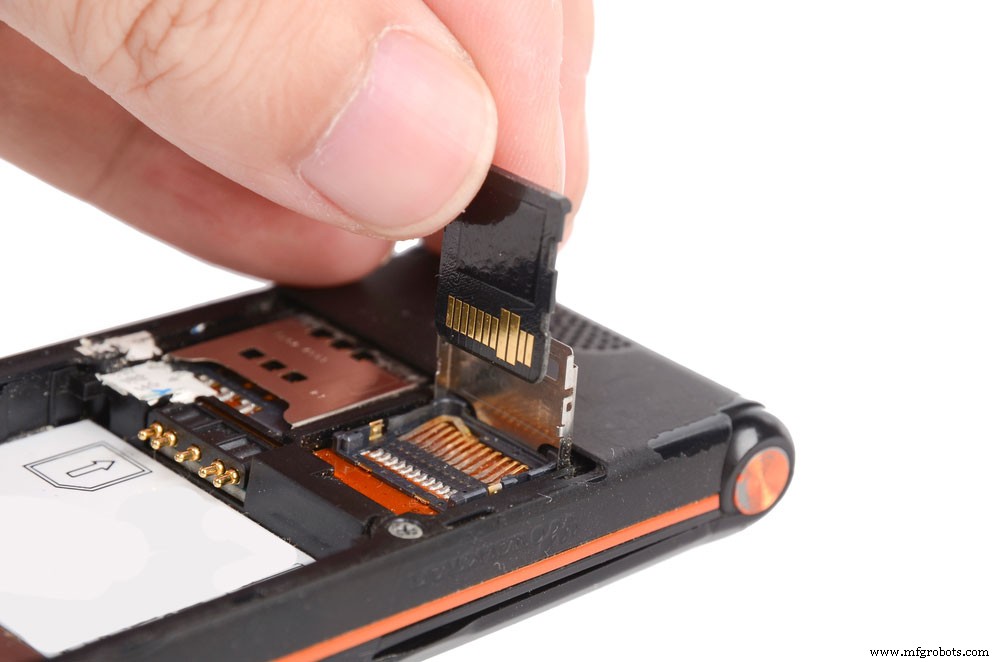

回路基板

スマホの動作を制御するコンポーネント。バイブレータ、ブザーなどの機能を集約し、SIMカード、着信、緊急通報等を通知。

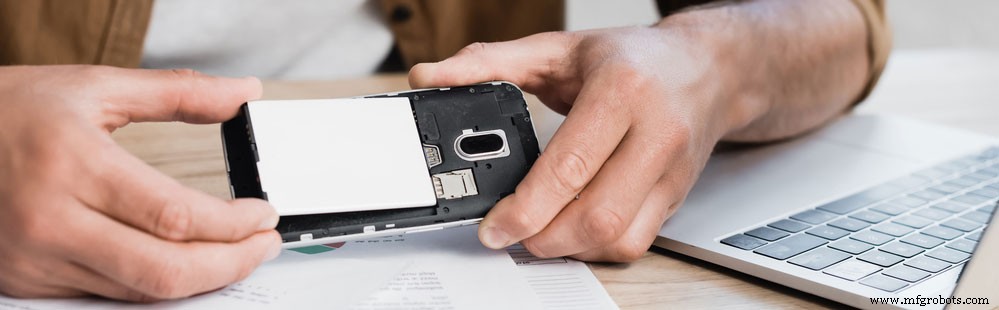

バッテリとアンテナ

バッテリはスマホに命を吹き込みます。これがないと何も動作しません。スマホを開けば最初に目にする部品の一つです。

アンテナはスマホを他の電話と繋ぐポータル。多くのスマホではアンテナに回路ワイヤコイルがあり、取り外し可能なカバーに接続（破損しやすい）。

出典: Wikiwand

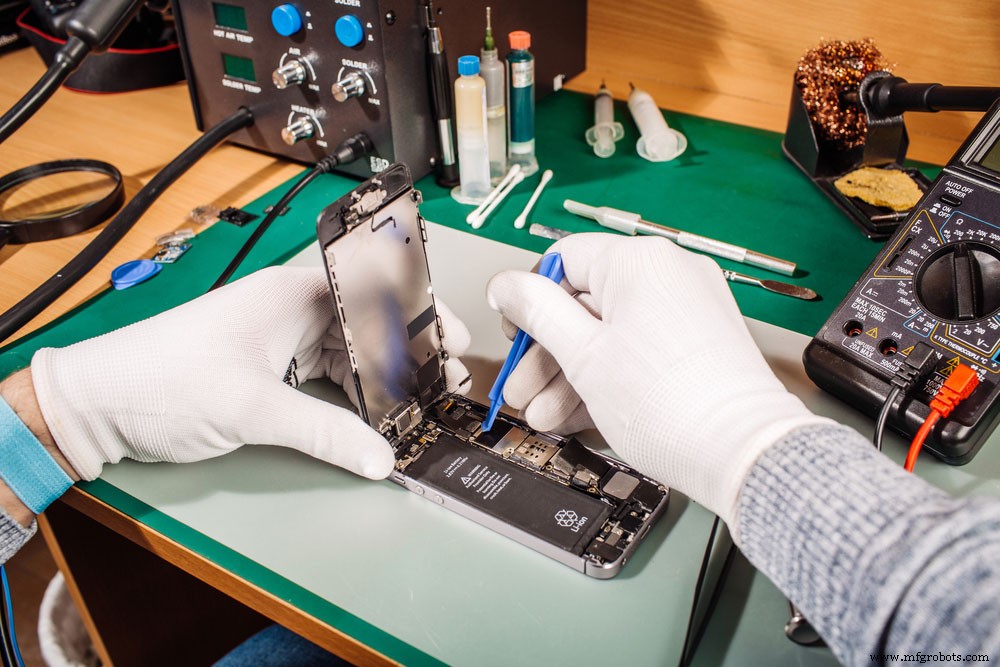

携帯電話回路基板の動作原理

回路基板はスマホの「脳」領域。以下のコンポーネントと連携してシステム全体を運営し、適切な動作を保証します：

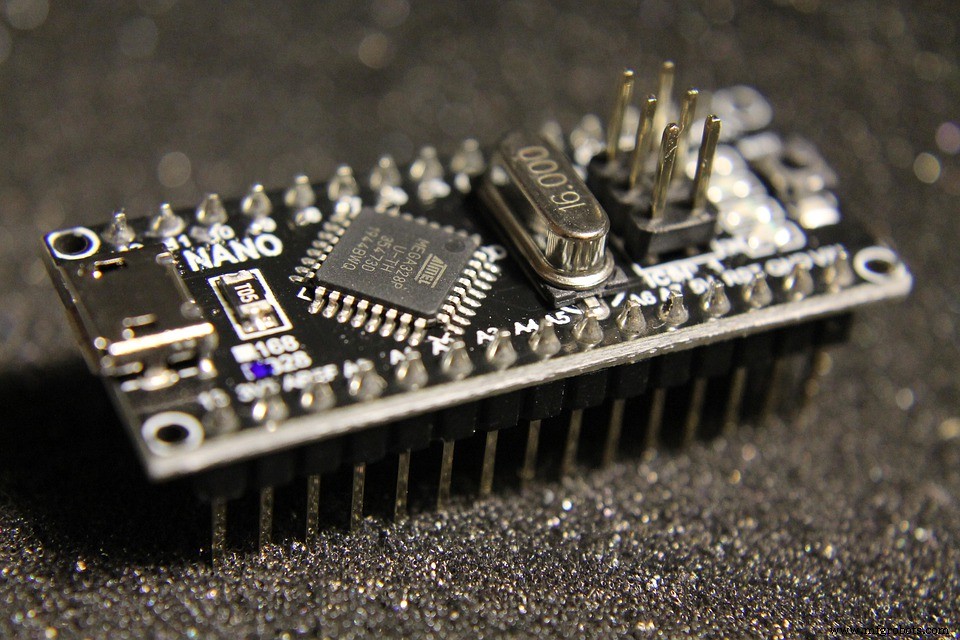

コンピュータチップ

出典: Piqsels

回路基板には少数のコンピュータチップを搭載。基板内でデジタル-アナログ変換とアナログ-デジタル変換を担当。

出力音声信号をアナログからデジタルへ変換。入力音声信号をデジタルからアナログへ変換。

基板の信号プロセッサは40 MIPS（百万命令/秒）定格。信号操作計算を高速実行。信号圧縮と伸張も処理。

フラッシュメモリとROMチップ

スマホのストレージロケーションとして機能。OS全体とカスタマイズ可能オプションを格納。電源管理と無線周波数セクションで電力管理と充電を制御。

また各種FMチャンネルも制御。

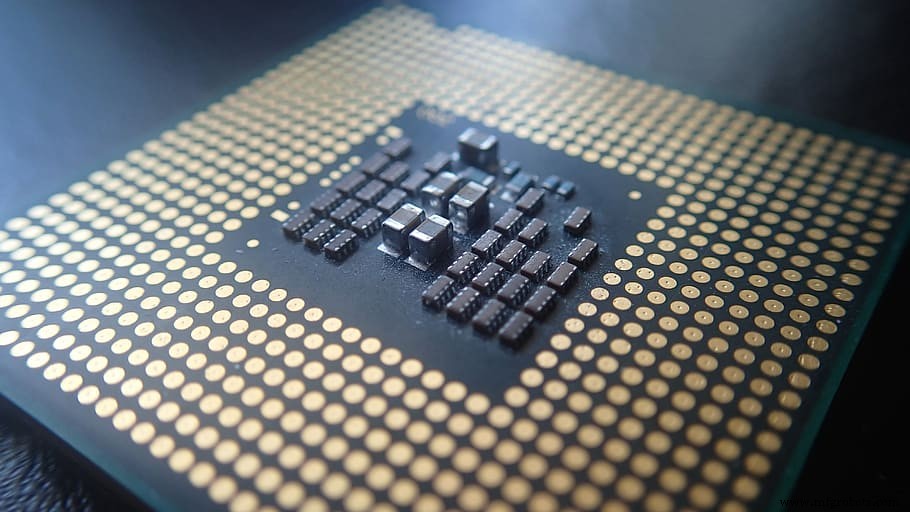

マイクロプロセッサ

出典: Max Pixel

キーボードとディスプレイ領域のタスク処理。コマンドオプションと制御信号に注力。キーボードの主要機能を相互接続。

シンプルな携帯電話検出回路

出典: Researchgate © Hamzah M. Marhoon

このシンプルな携帯電話検出回路は受動部品とオペアンプを使用。必要な部品：

• コンデンサ：
  • 0.22µFセラミック (1)
  • 100µF/25V電解 (1)
  • 22pFセラミック (3)
  • 0.1µFポリエステル/セラミック (1)
  • BC548 (1)
• 抵抗（全て1/4W）：
  • 1kΩ (1)
  • 100kΩ (1)
  • 2.2MΩ (1)
  • 1.2MΩ (1)
• 銅線 (5cm) - 1
• PCB
• LED (赤) - 1
• CA3130 オペアンプ

動作原理

通常のRF検出器ではLC回路のチューニングに不向き。携帯電話のGHz周波数帯信号検出に適さないためです。

携帯電話の波長は3.3〜10cm、送信周波数は0.9〜3GHz。ギガヘルツ信号を検出する回路が必要です。

回路のC3（0.22µFディスクコンデンサ）が携帯電話のRF信号を取得。リード長18mm、間隔約8mmで所望周波数を取得。

ディスクコンデンサは小型GHzループアンテナとして振る舞い、携帯RF信号をトラップ。

オペアンプがC3と接続し、非反転/反転入力を結合。電流-電圧変換器を形成。

この回路はCMOS版で、入力にゲート保護付きPチャネルMOSFETトランジスタを使用。低入力電流、高速性能、高入力インピーダンスを実現。

出力CMOSトランジスタは各電源端子から約10mV以内で出力電圧を変動可能。C3がリードインダクタンスと結合し、伝送線路のように振る舞い携帯信号を遮断。

コンデンサが電界を生成。微小電流をIC1入力へ蓄積・転送。IC1のバランス情報を歪め、対応する出力電圧に変換。

第2段

高抵抗値のR1とコンデンサC4で反転入力を安定化。出力がハイ状態にスイングしやすくなる。R2はC4の放電パス提供。出力がハイになるとR3（フィードバック抵抗）で反転入力をハイに。

IC1のピン8と1間にC5を接続。ゲイン制御と位相補償で周波数応答を向上。

C3が携帯検出信号を取得すると、LEDがハイ/ロー出力を表示。モノステーブルタイマーがC7経由でトリガー。C6がトランジスタベースバイアスを保持し高速スイッチング動作を実現。

低値タイミング部品（コンデンサと抵抗）で短時間遅延を生成。標準PCBにコンパクト実装し、小型ボックスやジャンクモバイルケースに収納可能。

用途

• 環境内の携帯電話検出
• 盗難携帯電話の発見
• ビデオ/音声の無許可送信を行うスパイ携帯電話の発見

制限事項

この回路は低範囲検出器です。

最終考察

フォンサーキットはスマホの「脳」として重要な役割を果たします。しかしバッテリ、LCD画面、キーパッド、スピーカー等の他回路基板コンポーネントを起動させることでのみ機能します。

シンプルなモバイル検出回路を構築すれば、特定直径範囲内の盗難スマホ、デスクフォン、スパイフォンを発見可能。

ただし制約あり：低範囲検出器。回路範囲から遠い電話は検出不能の可能性。

シンプルなモバイル検出回路の構築サポート、またはプロジェクト用最適フォンサーキット調達のご相談はお気軽にどうぞ。
