ネオン ランプ回路:回路の概要と仕組み

さまざまな電子回路には、視覚的なインジケータが付属しており、場合によっては電化製品も付属しています。また、これらの視覚的インジケータは、その時点でコースまたはアプライアンスで発生している多くのことを示すのに役立つため、重要です.懐中電灯が完全に充電されたときや、テレビがオンになったときなどです。

したがって、LED 以外のインジケーターの代替品を探している場合、必要なのはネオン ランプだけです。

サイズが小さいため、ネオン ランプはインジケーターとして、またさまざまな用途の単純なネオン グロー ランプとして機能します。

ネオンランプは今では時代遅れですが、小さなネオン電球ライトを作成するのは楽しいプロジェクトです.そこで、この記事では、ネオン ランプの背後にある秘密と、作成できるさまざまなネオン ランプ回路について説明します。

ネオンランプとは?

ネオンランプまたはガス放電管は、真空管技術を使用した光源です。小さなガラス製のカプセルのような真空管の中に 2 つの電極とネオン ガスが入っています。また、これらのネオンランプは、ネオンガスが電気の光を受けると明るくなります。したがって、あなたが知っていて愛する柔らかいネオンの輝きのイルミネーションを提供します.

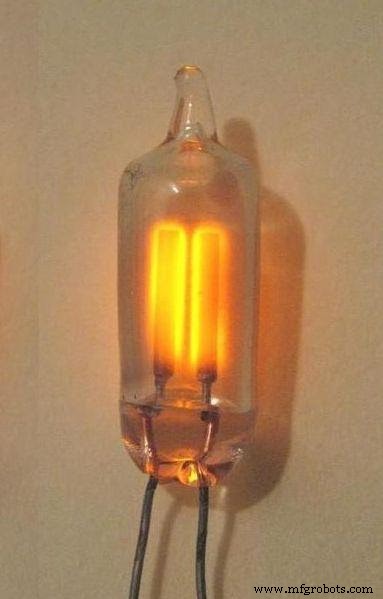

光るネオン バー

ネオン ランプ (通常はオレンジ色) の輝きは暗闇で道を照らすほど明るくはありませんが、かすかな輝きを放つため、インジケーター ランプとしては完璧に機能します。

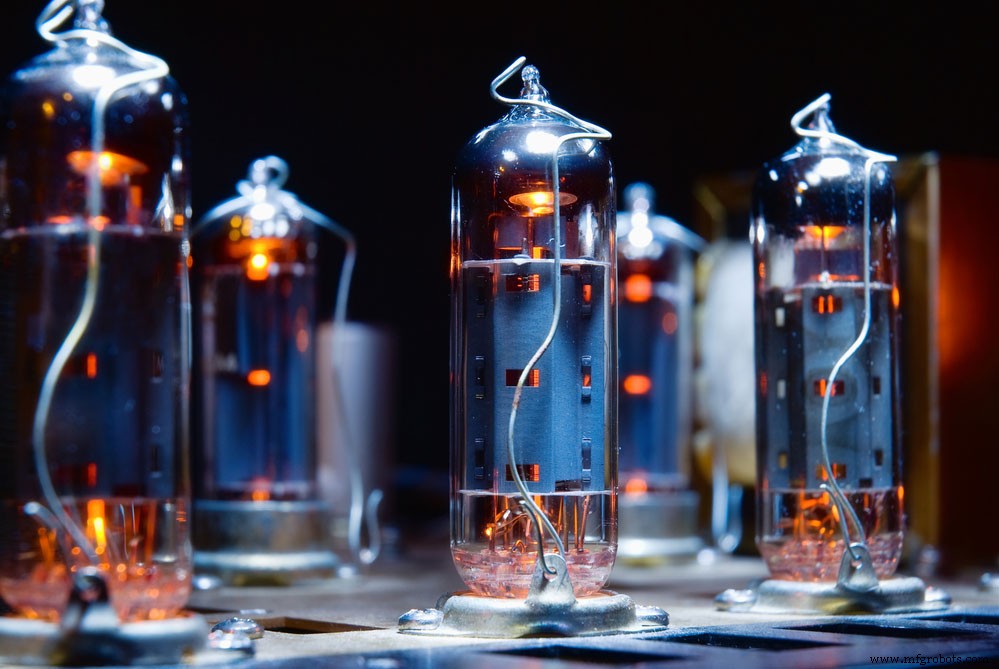

真空管技術

ネオン ランプの仕組み

ネオンランプは、点灯電圧よりも高い入力電圧を受けないと動作しません。この高い始動電圧は、ネオン ランプのグローをトリガーする原因となります。したがって、この電圧をインセプティブ ブレークダウン電圧またはストライク電圧と呼びます。

ネオン ランプがこのブレークダウン ポイントに達すると、ランプは発射モード (光るモード) に移行します。

その後、ネオンの端子間で電圧が減少します。

さらに、回路に供給する電流が増加しても固定されたままです。

さらに、ランプが光り始めたら、供給電圧を上げることで、放出される光の強度または輝度を上げることができます。それは、グローが負性抵抗電極の全体を埋めるポイントに達することができます.

注意が必要なところです。

ランプが処理できる最大電流を超えると、ライトはアーク状態になります。このアーク状態では、グローはオレンジ色ではなく、負電極を満たす青白色の電球になります。これが発生すると、ランプは急速に劣化し始めます。

したがって、ネオン ランプを適切に使用するには、電球が光るのに十分な電流が必要です。また、ランプが受け取る電流のレベルを調整するための電圧調整器も必要です。この 2 つの組み合わせにより、ネオン ランプは通常のグロー放電状態で動作し続けます。

発射モードでのネオンの通常の抵抗は低いため、電源ラインの 1 つに「直列抵抗」を取り付ける必要があります。そこで、安定器または単純な抵抗器の出番です。

ネオン ランプのブレークダウン電圧

現在、ネオンランプのブレークダウン電圧またはストライク電圧は、通常 60 ～ 100 ボルトです。場合によっては高くなる場合もあります。ただし、ランプを連続的に動作させるために必要な電流は、0.1 から 10 ミリアンペア程度と小さくなります。

「直列抵抗」については、ネオンを接続している入力電圧供給に応じて値を決めることができます—主電源の定電圧源またはその他.

これが良い例です。

ランプを 220 ボルトの電源に接続する場合は、220k の抵抗値が適切です。

市販のネオンランプの場合、抵抗器は通常内蔵されています。

さらに、ネオン電球は、光を発するときに抵抗がほとんどまたはまったくありませんが、ネオン端子で 80 ボルトの電圧降下が発生します。

単純なネオン電球回路

今度は、ネオン電球で作成できるさまざまな回路を見てみましょう。

注:これらのネオン回路は、インジケーター、装飾ライト、周囲光などのさまざまなネオン ランプ アプリケーションに使用できます。

ネオンランプ用フラッシャー回路

最初の単純な回路では、ネオン ランプをランプ フラッシャーとして使用します。また、これはリラクゼーションオシレータ回路にも最適です。

下の図で確認してください:

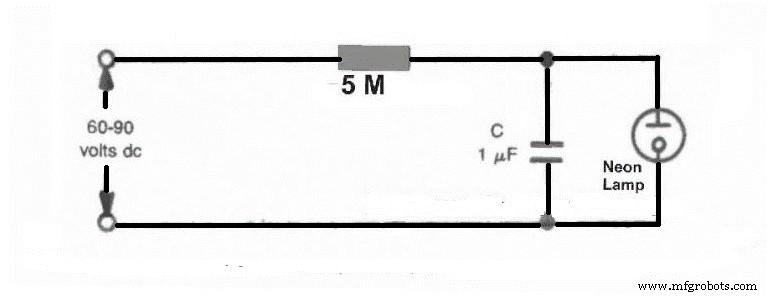

ネオンフラッシャー回路図

この回路は、コンデンサと抵抗が DC 電源電圧のレベルで接続されていることを示しています。また、コンデンサに並んで取り付けられたネオンランプが見えます。したがって、これは視覚的なインジケータとして機能し、ネオン ランプは回路がどの程度機能しているかを示します。

一見すると、ネオン電球は開回路に似ています。しかし、イグニッション電圧を受け取ると、瞬時に電流が流れます。したがって、ランプが点灯します。

したがって、この回路の電源を入れると、コンデンサは RC 時定数によって設定された速度で充電を開始します。したがって、ネオン電球は、コンデンサ端子の電荷に等しい電源を受け取ります。

さらに、ランプが点灯モードになると、コンデンサはネオン電球内のガスを介して放電を開始します。

さらに、コンデンサが放電を完了するとすぐに、ランプへの電流の流れを停止します。次に、ランプの点弧電圧よりも高い別の電荷を収集します。つまり、RC 定数によって設定された値に従って、ネオン ランプを点滅または点滅するように設定できます。

ネオン ランプのトーン ジェネレーター

これは、電子発振器のように機能する別の単純なネオン電球回路です。

下の図をご覧ください:

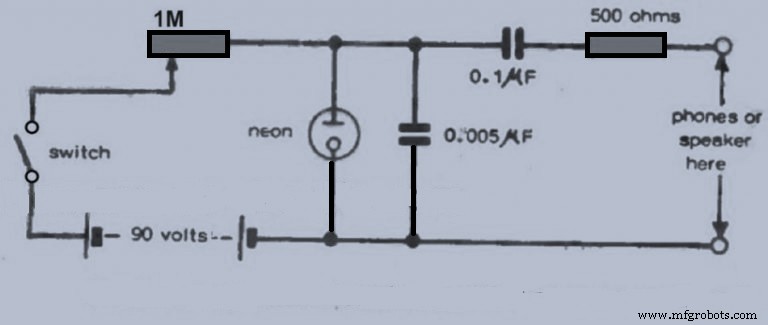

ネオン ランプ トーン ジェネレーター回路

さて、この回路はジェネレータ回路の信号になる可能性があります。さらに、小さなラウドスピーカーやヘッドフォンを使用して出力を聞くこともできます。これは、ポテンショメータの不均一なトーンを調整する場合にのみ可能です.

ネオン フラッシャーをランダムに動作するように設計できます (ランダムな点滅)。または、さらに良いことに、順番に作業します。

さらに、この回路にさらにステージが必要な場合は、C3 を最終ステージに接続することで簡単に追加できます。

不安定なフラッシャー ネオン ランプ

このタイプのネオンランプには、2 つのネオン球を備えた無安定マルチバイブレータ回路が付属しています。以下の回路図をご覧ください:

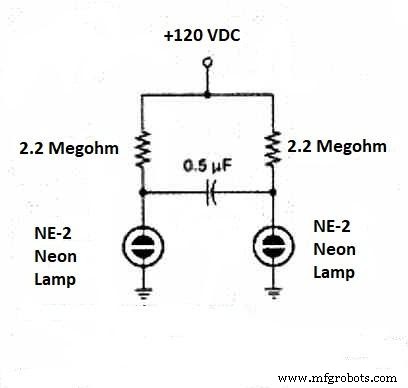

NE-2 タイプ ランプを使用した非安定ネオン ランプ フラッシャー回路図

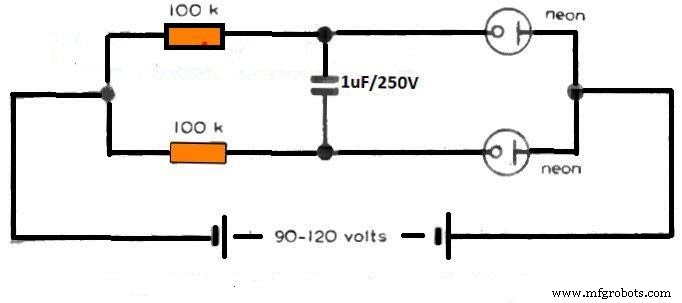

非安定ネオン ランプ フラッシャー回路図 2

この回路では、ネオン電球がオン/オフ シーケンスで点滅するように設定できます。さらに、R1、R2、および C1 を介して点滅する動作の頻度を選択できます。ただし、2 つの抵抗器は同じ値でなければなりません。

ただし、コンデンサや緩和発振回路のバラスト抵抗の値を大きくすると、ネオンランプの点滅周波数が低下します。また、これは双方向に機能します。

この回路のもう 1 つの秘密のヒントを次に示します。

ネオン ランプの寿命を守り、この回路から最高の結果を得たい場合は、定格が 100k 未満のバラスト抵抗を選択しないでください。また、コンデンサの値を 1 MFD 未満に維持する必要があります。

インジケータ ランプとしてネオン ランプを使用する理由

最新の回路のほとんどは LED を使用していますが、パイロット ライトや AC 主電源のインジケーターとして機能するネオン ランプをまだ見つけることができます。

• ネオン ランプは耐久性があります。
• 消費電流が最小限
• ネオンランプには耐衝撃性と耐振動性があります
• 最後に、これらのランプは過熱しません

ネオン ランプのユニークな点は?

クリプトンやアルゴンなどの他のガスを少し加えることで、ネオン ランプの色をオレンジ色から他の色に変えることができます。アルゴンはUVライトを照らし、好きな色に変えることができます。どのように？ランプ内の壁に蛍光コーティングを施すことで、色のようなネオンサインが見えます。

高電圧と低電流で動作することに加えて、ネオン ランプを点灯させるには、燃焼電圧よりもわずかに高い電圧が必要です (おそらく 10 ～ 20 V 高い)。このように、ネオンランプは特別な始動回路を必要としません。これは、主電源が十分に高いためです。

それだけではありません。

電流を制限するためのデバイスを取り付けずに、ネオンランプを電圧源に直接接続することはできません。この場合、バラスト。幸いなことに、単純な抵抗器を電流リミッターとして使用できるため、これは問題ではありません。ただし、主電源に直接接続できるほとんどのモデルには、バラスト抵抗が組み込まれています。

まとめ

ネオンランプは古いものですが、今日の現代社会でも役に立ちます。さまざまな電圧、温度、および輝度を使用するアプリケーションで役立つことがわかります。

さらに、ネオン電球はさまざまな色と明るさのレベルから選択でき、周囲光の用途にも適しています。

ネオン電球

最良の部分は、動作電圧を下げることでネオンランプの寿命を延ばすことができることです.したがって、最大 50,000 時間使用できるアプリケーションでは、より高い電流定格値の抵抗を使用します。したがって、ランプ電流を減らし、ランプの寿命を延ばします。さて、この記事を要約します。ご不明な点がございましたら、お気軽にお問い合わせください。喜んでお手伝いさせていただきます。
