DS18B20 1線式デジタル温度センサー–ピン配置、機能、およびアプリケーション

デジタルセンサーは、圧力、湿度、温度センサーなど、データをデジタルで変換および送信する電子センサーです。 DS18B20温度センサーはデジタルセンサーの一例です。そのため、私たちの投稿では、センサーの概要、具体的にはそのピン配置、アプリケーション、機能、および使用法について説明します。

デジタル圧力センサー

DS18B20 1-Wire温度センサーとは何ですか？

DS18B20は、防水および事前配線機能を備えたデジタル温度計です。さらに、3.0〜5.5Vシステムと互換性があり、濡れた状態や遠くの場所で物体を測定するときによく使用されます。

センサーDS18B20

DS18B20の欠点は、複雑なダラス1-Wireプロトコルを使用していることです。これは、プロトコルが一連のコードを介して通信を解析するためです。

逆に、DS18B20はデジタルであるため、遠く離れていても信号が劣化することはありません。

DS18B20温度センサーのピン配列

DS18B20のピン配置

DS18B20は、以下に示すように、3ピンの温度センサーです。

ピン1/アースピン; 最初のピンは回路のグランドに接続します。

Pin2/Vccピン; 2番目のピンは、3.3V〜5Vの電源範囲を持つセンサーの電源ピンです。

ピン3/データピン; 1線式で読み取る温度値出力を提供します。

DS18B20温度センサーの仕様

プログラム可能なデジタル温度センサーDS18B20の仕様と機能は次のとおりです。

• 使用可能な温度範囲は-55°C〜 + 125°C、動作電圧は3V〜5Vです。
• 次に、プログラム可能なアラームオプションがあり、1-Wireインターフェースを介して通信します。つまり、通信には1つのデジタルピンが必要です。さらに、複数のセンサーが1つのピンを共有できます。
• 次に、その変換時間は12ビットで750msであり、電力でのプログラム可能な選択可能な分解能は9ビットから12ビットです。
• さらに、長さ35mm×直径6mmのステンレス鋼管径のチューブを備えています。また、ケーブル径4mmは90cmです。

高温防水DS18B20のステンレス鋼管

• 多重化に役立つ一意の64ビットアドレスもあり、精度は±0.5°Cです。
• 最後に、防水センサーとして、またはSOP、SOIC、UMAX、TO-92パッケージで見つけることができます。

DS18B20温度センサーの使用方法は？

一般に、DS18B20の温度検知は1-Wire通信方式で動作します。つまり、データピンをMCUに接続するには、プル抵抗を使用する必要があります。次に、下の図に示すように、他のピンを電源として使用します。

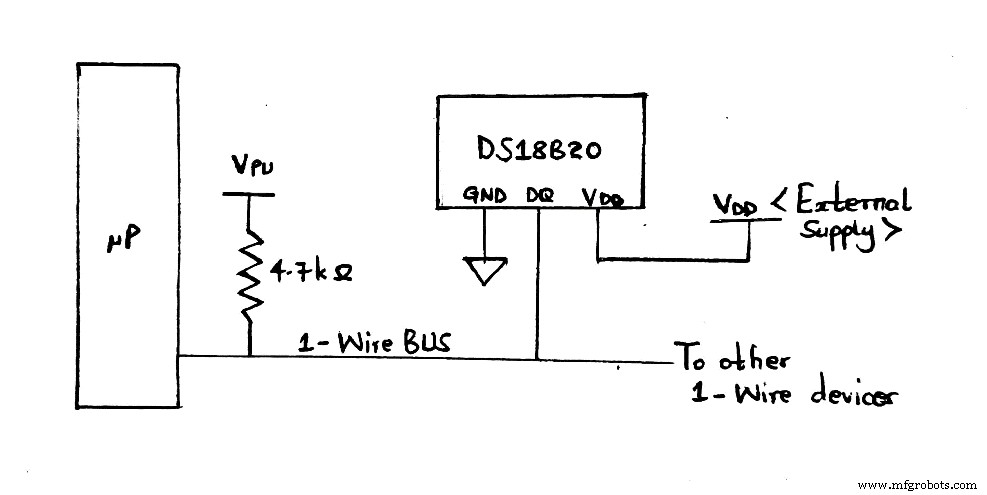

DS18B20の動作を示す回路図

さらに、バスが機能していないときは、4.7kオームのプルアップ抵抗が1-Wireラインをハイ状態に保ちます。

また、単一のセンサーが温度の読み取り値を測定した後、センサーの内蔵2バイトレジスタに値が保存されます。その後、データの読み取りに役立つデータシーケンス（1線式）を送信できます。

温度値を読み取るコマンドの種類。

• 機能コマンド
• ROMコマンド

多くの場合、DS18B20データシートには、各ROMメモリのシーケンスとアドレス値の概要が記載されています。したがって、センサーの通信を理解するには、それを読み取ることが重要です。

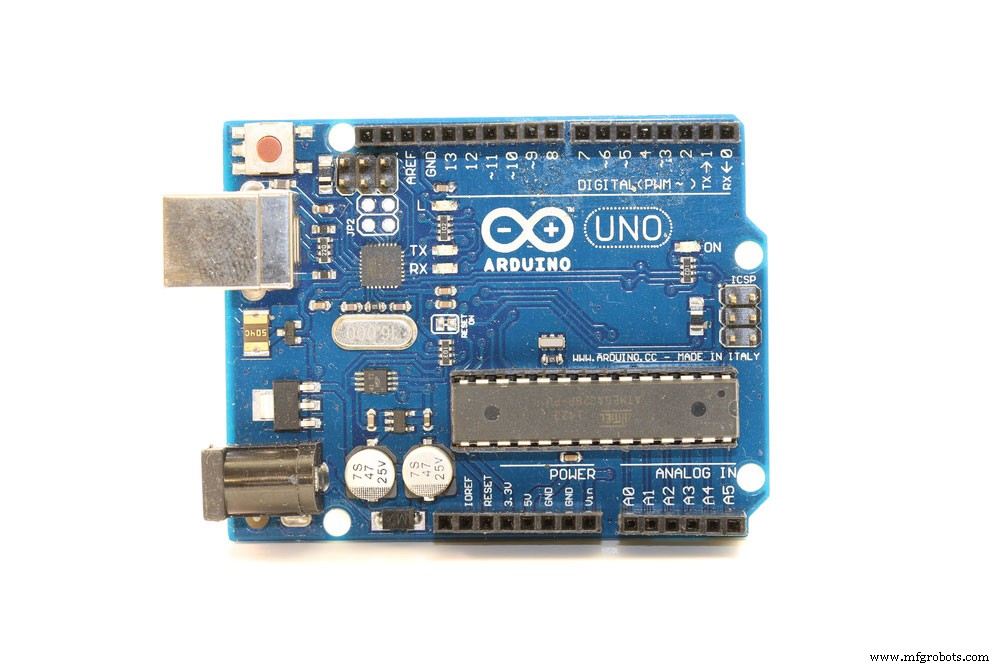

（Arduino）

センサーをArduinoとインターフェースする場合は、組み込み関数を使用してデータにアクセスし、Arduinoライブラリをインストールします。

DS18B20温度センサーアプリケーション

DS18B201線式デジタル温度センサーのいくつかのアプリケーションには以下が含まれます;

（熱波で温度を測定する）

• 複数のポイントで温度を測定する必要があるアプリケーション
• 液温測定
• 産業システム、
• 消費者向け製品、
• 厳しい環境での温度の測定。

結論

したがって、DS 18B20は、動作するために外部コンポーネントを必要としない正確な温度センサーです。プロジェクトに応じて、防水プローブスタイルやTO-92パッケージなど、さまざまなパッケージから選択できます。

DS 18B20センサーの詳細については、お気軽にお問い合わせください。
