AT89C51 マイコン徹底解説：ピン配列・特徴・プログラミング・代替チップ選定基準まで

Atmel AT89シリーズは、Intel 8051アーキテクチャ互換の8ビットマイコンファミリ。コストパフォーマンスと組み込み制御への高い柔軟性が強みです。代表チップにAT89C2051、AT89C51等。本記事ではAT89C51を中心に解説します。

AT89C51 マイクロコントローラとは

AT89C51は、高性能・低消費電力なCMOS 8ビットマイコン。4KBのフラッシュメモリ（電気的消去・書き込み可能EPROM）を内蔵。Atmelの高密度不揮発性メモリ技術と、MCS-51業界標準のピン配列・命令セットを融合し、強力なマイコンシステムを実現。

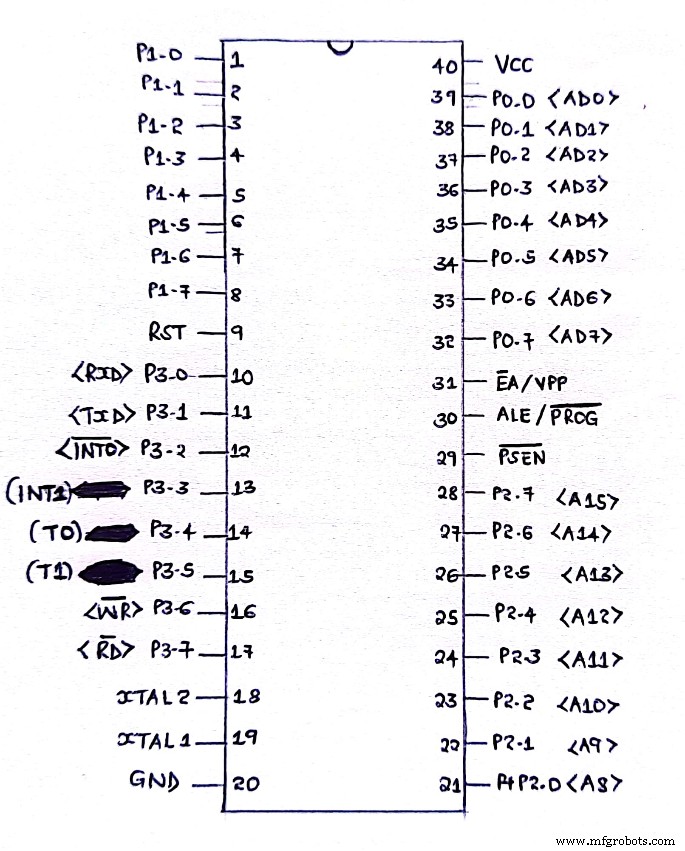

AT89C51 ピン配列（40ピン）

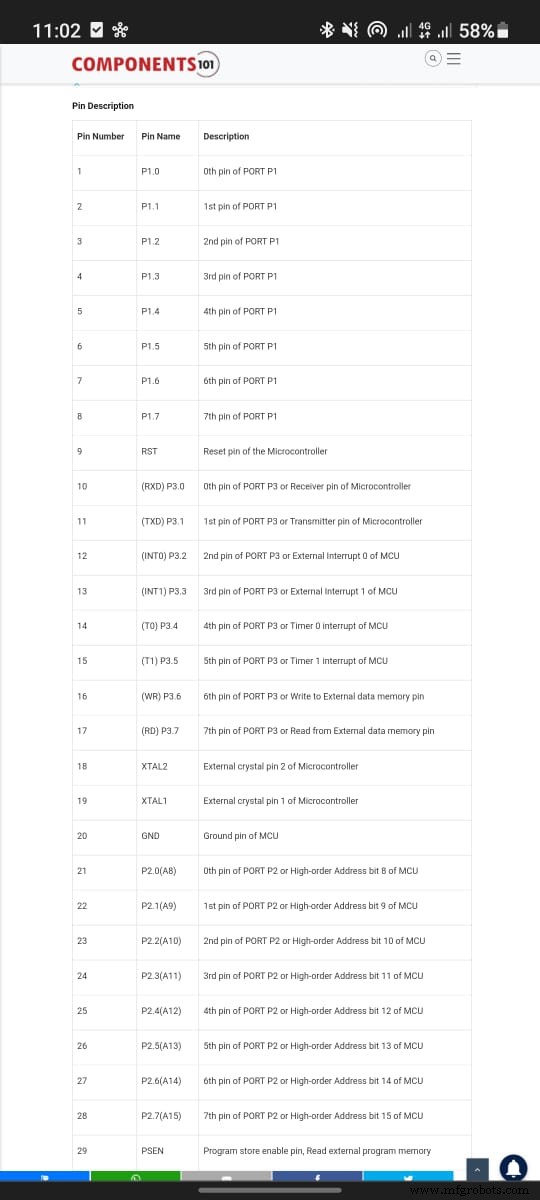

主要ピン機能：

• P0.0〜P0.7（ポート0）：アドレス/データバス多重化（外部メモリアクセス時）
• P1.0〜P1.7（ポート1）：専用I/O、タイマー/カウンタ/割り込み入力等の代替機能
• P2.0〜P2.7（ポート2）：上位アドレスバス出力（外部メモリ時）またはI/O
• P3.0〜P3.7（ポート3）：シリアル通信(RXD/TXD)、外部割り込み(INT0/1)、タイマー(T0/T1)、RD/WRストローブ等
• RST：リセット入力（Highでリセット）
• ALE/PROG：アドレスラッチイネーブル/フラッシュプログラムパルス
• PSEN：プログラムストアイネーブル（外部ROM読み出し）
• EA/VPP：外部アクセスイネーブル/プログラミング電圧
• XTAL1/XTAL2：発振子接続
• VCC/GND：電源/グランド

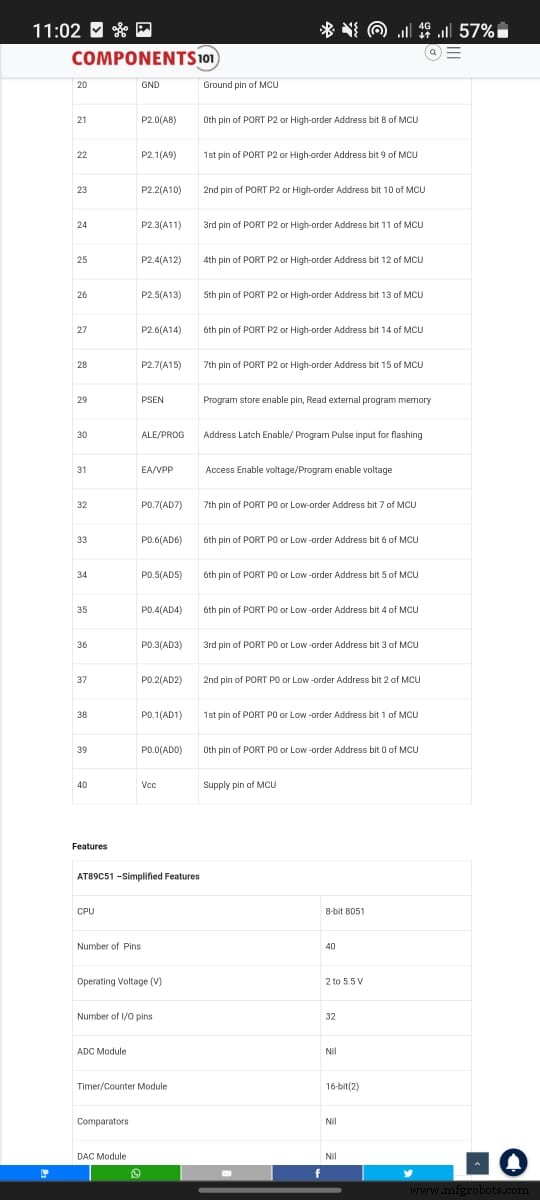

AT89C51 主な特徴・仕様

• 割り込みソース：6系統
• 内部RAM：128×8ビット
• 完全スタティック動作：外部発振子 0Hz〜24MHz
• MCS-51™ 製品互換
• 内部発振子搭載（比較的低精度）
• コンパレータ、DAC、内蔵ADC、データEEPROMは非搭載
• フラッシュメモリ：4KB
• パワーダウン/アイドル低消費電力モード搭載
• 動作電圧：2V〜5.5V、動作温度：-55°C〜+125°C
• 3レベルプログラムメモリロック機能
• プログラマブルシリアルチャネル（UART）
• 16ビットタイマー/カウンタ ×2
• プログラマブルI/Oライン：32本
• フラッシュ書き換え耐久性：1000サイクル（4KBインシステムリプログラマブル）

その他のAtmel MCU（代表例）

• ATtiny88（8ピン小型、高コスパ）
• ATmega32（32KBフラッシュ、40ピン）
• ATmega8（8KBフラッシュ、28ピン）

• ATmega328P（Arduino Uno採用、32KBフラッシュ、28ピン）
• ATtiny45（8ピンSO-8、最小サイズ）
• AT89S52（AT89C51後継、ISP対応、8KBフラッシュ）

AT89C51 (8051) プログラミング方法

Keil µVision、Arduino IDE等で開発可能。必要環境：

• 統合開発環境（IDE）
• USBASPプログラマ
• MAX232プログラミングハードウェア（シリアル接続用）

コンパイラでHEXファイル生成 → IPE(Integrated Programming Environment)でMCUへ書き込み。ハードウェア実装前のシミュレーションで工数削減推奨。

Atmelマイコン選定の判断基準

Atmel/PICファミリは多数存在し、プロジェクトに最適な1チップを選ぶには明確な基準が必要です。検討すべき要素：

• 通信プロトコル対応：CAN、I2C、SPI、UART必須か。1プロトコル複数チャネル必要か
• センサ/アクチュエータインターフェース：ADC分解能/チャネル数、PWMチャネル数、アナログ電圧多点読み取り要否
• サイズ/コスト制約：8ピン等小型・低コストMCUで足りるか（ATtinyシリーズ等）
• 動作電圧整合：システム電圧(3.3V/5V等)とMCU動作電圧の一致
• エコシステム/コミュニティ：実績豊富でオンラインサポート充実チップ（ATmega328P、AT89S52等）を優先

主な応用例

• Arduinoモジュール代替（コスト削減・小型化）

• 複数I/O通信・インターフェース必須プロジェクト
• 高度A/D応用（家電、産業、車載、コンシューマ）
• Atmelアーキテクチャ学習教材
• 各種DIYプロジェクト

まとめ

AT89C51の概要からピン配列、特徴、プログラミング、チップ選定基準、後継/代替品まで解説しました。更なるご質問はお気軽にお問い合わせください。
