リバースエンジニアリング徹底解説：機械設計でいつ、なぜ使うべきか

技術やプロセスを革新・改善するには、設計者がオリジナルの設計に携わったか、またはリバースエンジニアリングの原理を適用したかにかかわらず、既存システムについて深い知識を持つ必要があります。

リバースエンジニアリングはソフトウェア、医療、化学など幅広い分野に適用可能な方法論ですが、本記事では機械工学とCNC関連アプリケーションに焦点を当てます。

リバースエンジニアリングとは？

最も基本的には、リバースエンジニアリングとは、何かを分解してその構成要素に分析し、それがどのように機能し、なぜそうなっているかを学ぶプロセスです。適用される文脈によって、以下の追加ステップの一部またはすべてが「リバースエンジニアリング」の分類に含まれる可能性があります。

• アセンブリ内のコンポーネントの寸法と位置の測定・記録。現在では通常3Dスキャン技術で取得。
• コンピュータ支援設計（CAD）記録や、従来の紙図面による視覚的表現の作成。
• 将来の製品イテレーションの設計最適化のため、必要に応じたコンポーネントの再設計と置き換え。
• アセンブリまたは特定コンポーネントの再現。CNC加工、3Dプリント、ウレタン鋳造などの迅速プロトタイピング技術を活用する場合も含む。

経験豊富な専門家によって実施されれば、損傷した設備部品の交換、製品・機械の設計改善、その他のエンジニアリング目標達成に役立つ貴重な実践となります。

リバースエンジニアリングは倫理的か？

リバースエンジニアリングは製品革新・開発の基本的側面であり、成功する保守・サービス活動にも不可欠ですが、それが倫理的かどうかはよく議論されます。短い答えは「用途による」です。

特許や著作権で保護された製品は、非倫理的なリバースエンジニアリングから法的に守られています。ソフトウェアを例に取ると、多くの商用ソフトウェアライセンスは、デジタル製品のリバースエンジニアリングを禁止しています。それが自由に配布や再販されれば、開発者が費やした時間と労力が無意味になるからです。

一方で、特定のソフトウェアアプリケーションでは、自社製品が他アプリケーションとシームレスに統合されることを保証するため、またはマルウェアを理解・対抗するために、リバースエンジニアリングが重要になることもあります。

リバースエンジニアリングの多くの用途は状況に応じて期待され、甚至は推奨されますが、単に商用製品をそのまま複製して再販するために使用すべきではありません。

リバースエンジニアリングの5つのユースケース

機械工学とCNC加工の範囲では、リバースエンジニアリングはいくつかの異なるユースケースに分類できます。対象製品や設備によって、これらのアプリケーションは交差・重複することもあります。

1) 生産中止部品

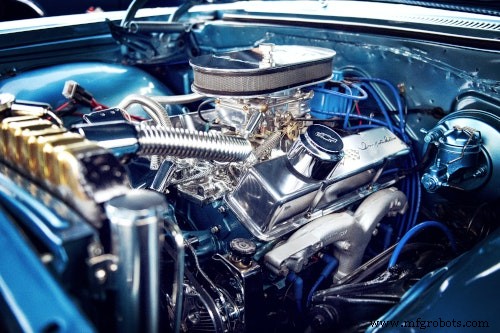

クラシックカーなどのビンテージ機械をレストアするホビイストや、老朽化設備の修理が必要だがスペアパーツ在庫が尽きた生産施設では、オリジナル部品を調達できない可能性が高いです。

企業が倒産したり、オリジナル機器メーカー（OEM）が新モデルに移行して旧モデルの交換部品生産を停止したりするためです。いずれにしても、必要な部品やコンポーネントを特定・調達する唯一の手段が、OEMとの協業または独立系サービスプロバイダーとの協業によるリバースエンジニアリングになることがあります。

2) フィット統合とアップグレード

医療従事者が患者固有のインプラントや義肢を発注する場合、または機械にアドオンで改造を加えたい場合、リバースエンジニアリングは既存構造との完璧なフィットを実現する方法を理解するのに役立ちます。これはシームレスな統合とパフォーマンス問題の防止に不可欠です。

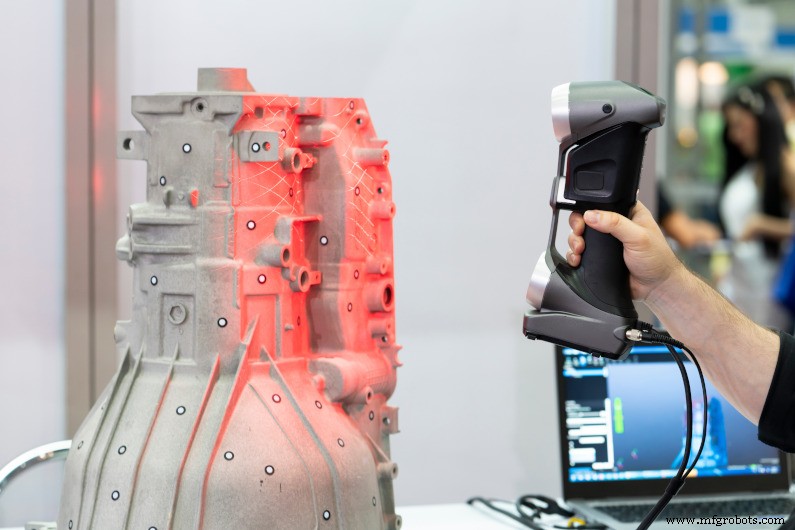

設計者はしばしば、レーザースキャナーや三次元測定機（CMM）などの3Dスキャン技術を用いて、新旧部品の嵌合面を精密に測定・マッチングさせます。この種のリバースエンジニアリングの他の例には、アフターマーケット自動車部品のような消費者製品や、アナログ生産機械にスマートデバイスやセンサーを追加するようなレガシーシステムと新デバイスの統合システムなどがあります。

3) 故障解析と性能診断

機械が故障、誤動作、性能不足に陥ったとき、リバースエンジニアリングの原理を適用すれば、コスト削減と運用効率改善が可能かもしれません。高価で調達困難な設備を丸ごと交換する代わりに、故障解析を行って原因を特定します。この情報を用いて設備を修理・復旧させ、再発防止にも役立てられます。

例えば、加圧装置の故障解析で、バルブが腐食性や研磨性物質への曝露により早期故障したと判明した場合、機械全体を交換するのではなく、漏れているバルブだけを交換すればダウンタイムと修理コストを最小限に抑えられます。

バルブが早期故障した場合、より耐食・耐摩耗性の高い交換部品を選定したり、腐食性化学物質への曝露を除くなど運用条件を変更したりして、機械寿命を延ばせる可能性もあります。

ただし注意が必要です。OEMがそのバルブや他コンポーネントをシステムの別の部分のフェイルセーフとして意図していた可能性があります。コンポーネントを再設計すると、安全性と全体的な設備寿命を損なう恐れがあります。

4) 失われた設計の再発見

ビジネスの製品が時間とともに進化するにつれ、図面が紛失・損傷し、デジタルファイルが誤配置・破損し、オリジナルの設計者やビルダーが去ってナレッジギャップが生じることがあります。リバースエンジニアリングは、チームが陳腐化したレガシー製品の設計情報を回復するのに役立ちます。これは、例えば、時間とともにフェーズアウトされた製品の古い機能を、特定プロジェクトのニーズに対応するために復活させる必要がある場合に特に有用です。

5) 歴史的研究と保存

リバースエンジニアリングのもう一つの興味深い応用は、文化的・歴史的アイテムの研究と保存です。古代のエンジニアリングの驚異の理解から、デジタルおよび3Dプリントされた工芸品の再現まで、現代のリバースエンジニアリング原理と技術は、知識のアーカイブ作成と過去の理解に不可欠です。

興味深い例として、古代ギリシャ時代のアンティキティラ機械があります。これは最古の機械式アナログコンピュータの一つとして知られています。X線トモグラフィーなどの現代技術を用いて、重度に腐食した断片と内部コンポーネントを可視化し、歴史家と科学者が装置の内部構造を解明し、動作を実証するレプリカをリバースエンジニアリングで作成しました。

業界エキスパートによるリバースエンジニアリング

リバースエンジニアリングは、設計者やホビイストが設備についてより深く学び、修理や改善を行うための貴重なプロセスです。しかし、製品や機械について深い知識を持つ業界エキスパートのみがリバースエンジニアリング活動に従事すべきである点に注意が必要です。

業界プロフェッショナルは、未経験の設計者よりも速く、安全に、正確に作業できます。未経験者は分解時に希少で高価な機器を修復不能なほど損傷させたり、重要な洞察を見逃したりするリスクがあります。ゲンスンにご相談いただければ、リバースエンジニアリングと迅速プロトタイピングのニーズにどうお応えできるかご提案します。
