イタリア語の単語時計

このプロジェクトについて

Arduinoの時計への情熱から、「ワードクロック」を作るようになりました。私はイタリアに住んでいるので、イタリア語で話しました。プロジェクトを実現するために、チュートリアル「Word Clock Javelin」に触発され、いくつかの小さな変更を加えました...そしてここに「WordClockofItaly」があります！

イタリア語で「時間を教えて」に加えて、家族（猫を含む）の誕生日を追加したいと思いました。 「フレームワーク」の構築には、IKEA製のものを使用し、内部の変更には、自宅にある素材を使用しました。

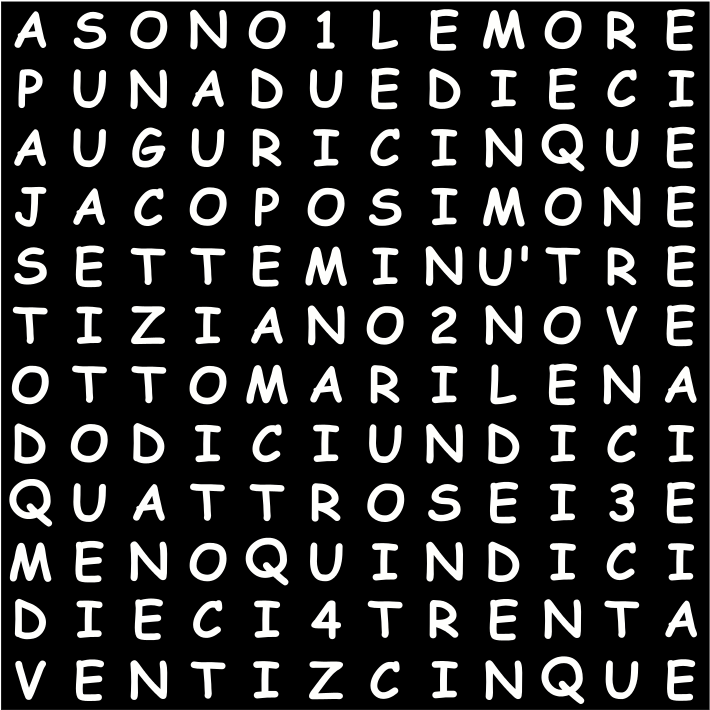

画面を実現するために、Inkscapeで描かれたパターンが表示されます。

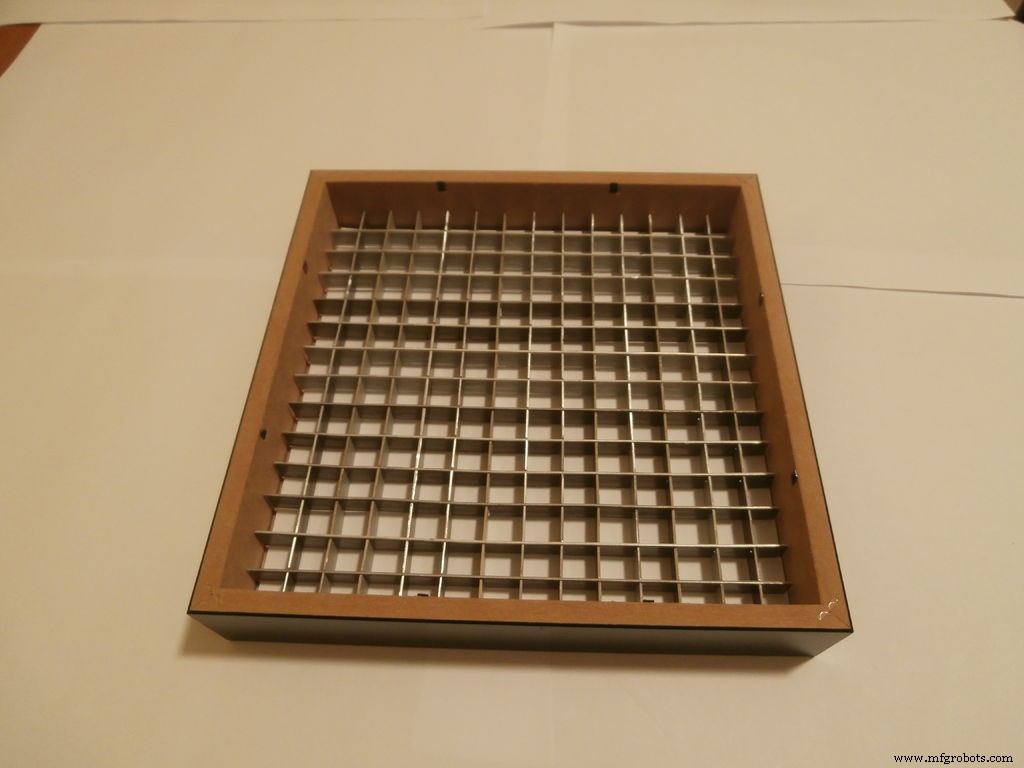

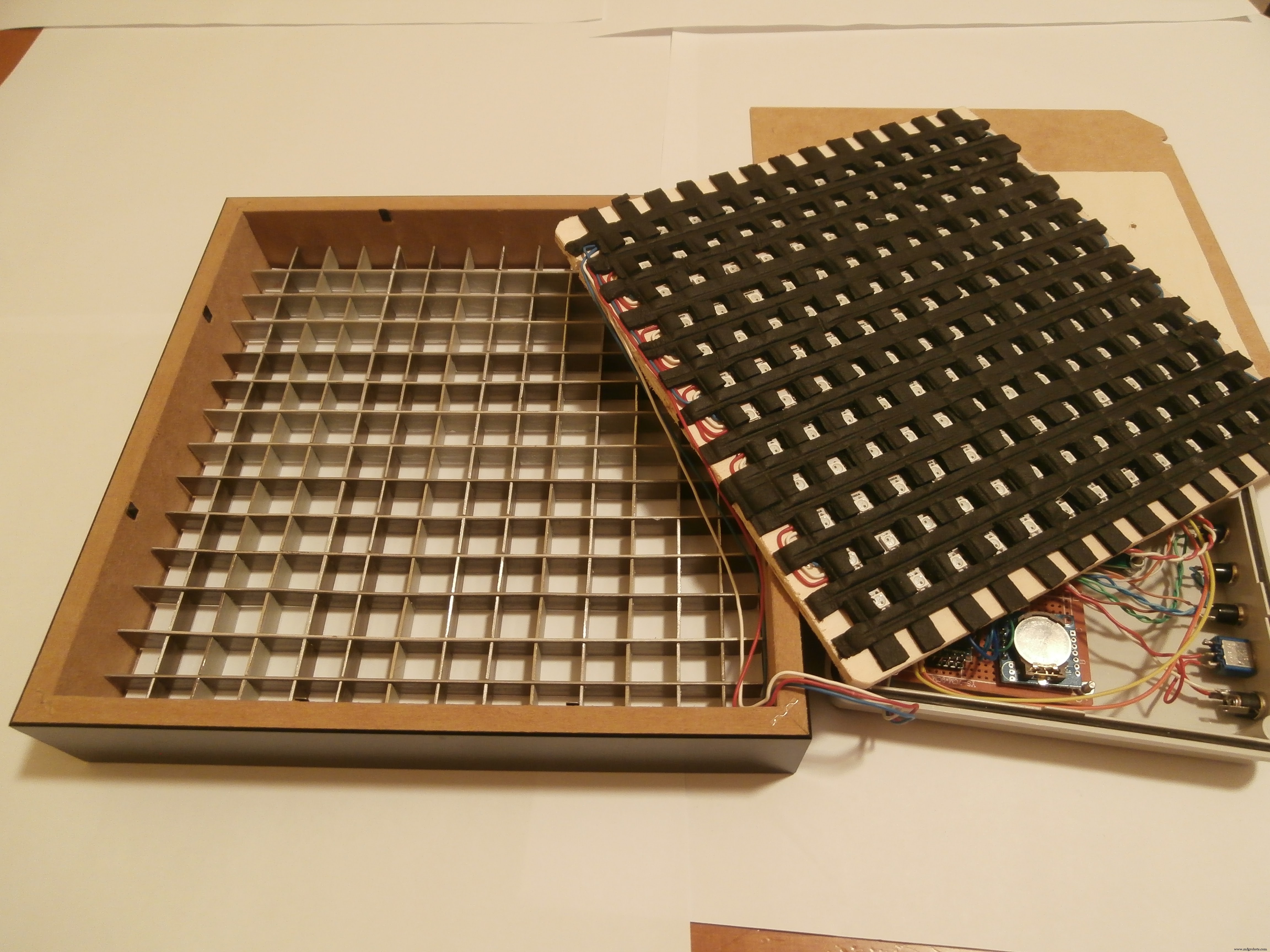

私のパネルは、200mmのフットプリントで12x12文字を測定します。私は3Dプリンターを持っていないので、アルミニウムストリップでグリッドを作成し、LEDと接着スポンジの接触を分離しました。これは、光を分離するのにも役立ちました。

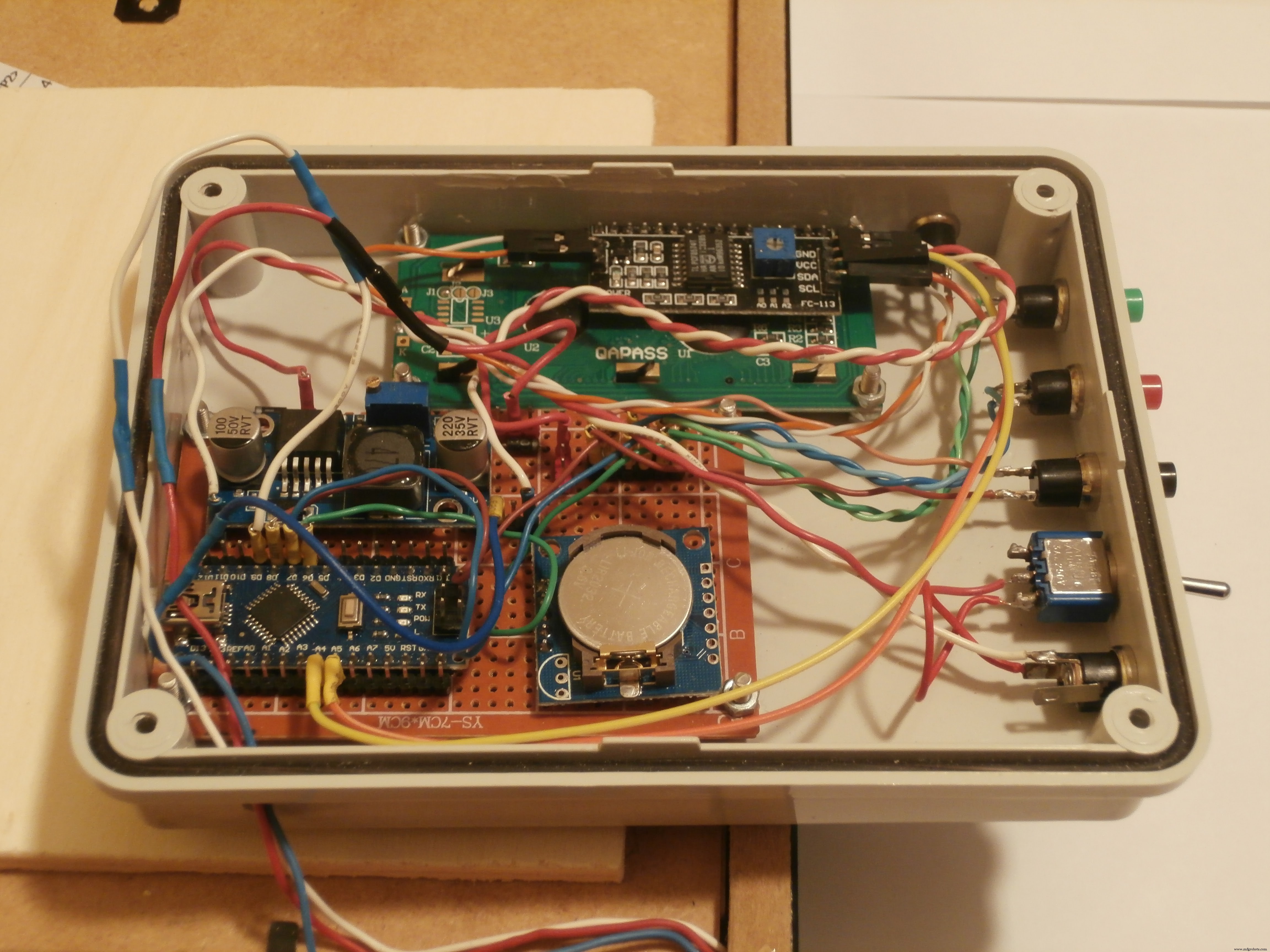

電子回路

時間を保つために、私は RTC を使用しました 。

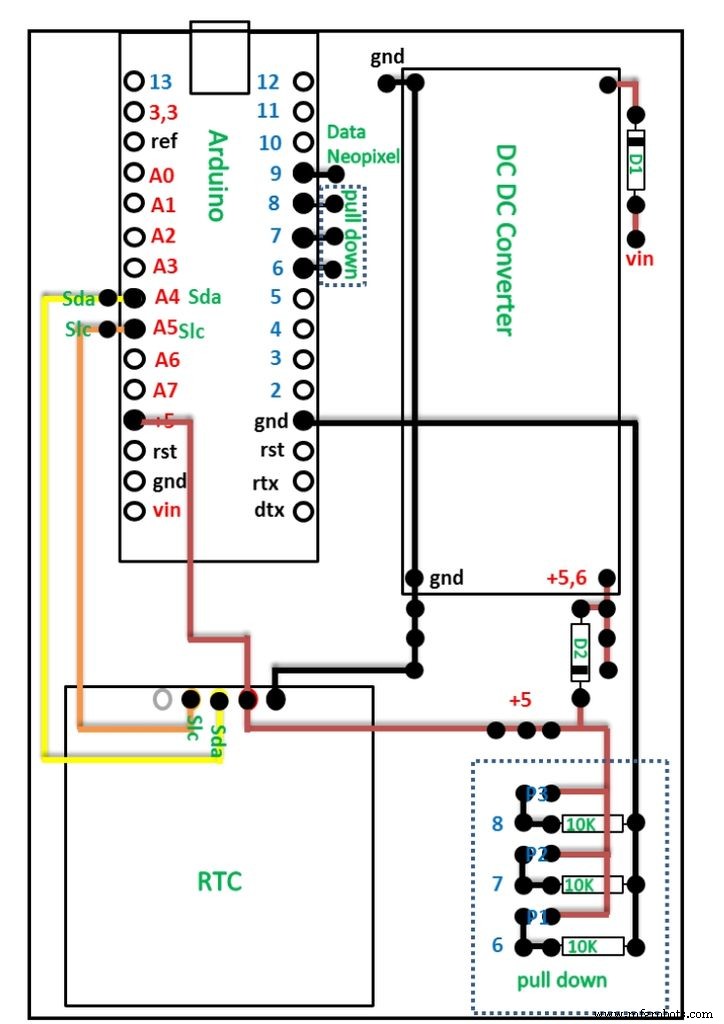

時刻を調整できるように、ボタン（P1、P2、P3）と16 x 2の表示を追加しました（プロジェクト「時計の日付時刻の設定」も参照）。配線図からわかるように、ボタンはプルダウンを介してArduinoに接続されています 回路。

ディスプレイは時刻を調整するだけなので、ジャンパーをボタンに交換しました 、そうすることによって、それはその使用にのみ照らします。ダイオードD1は逆極性保護として機能します。

ダイオードD2は、何らかの理由でスケッチArduinoを変更する必要がある場合に、ネオピクセルストリップに給電しないように機能します（電流が多すぎると損傷する可能性があります）。ダイオードD3は、Neopixelの電圧である5ボルトをもたらす働きをします。

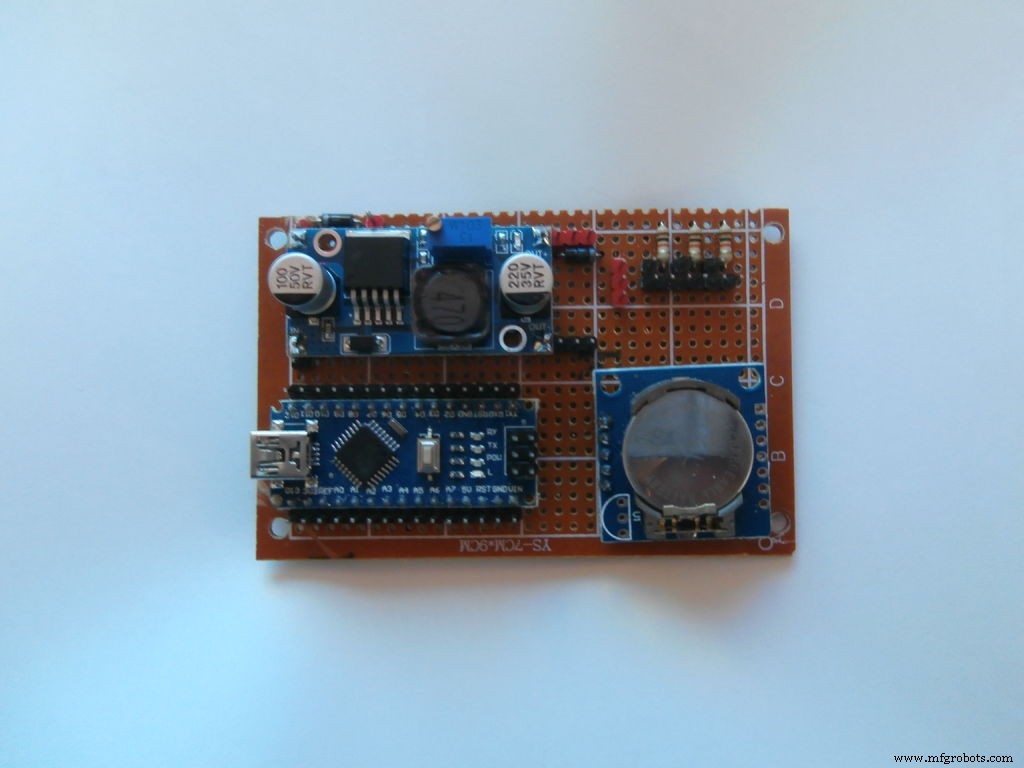

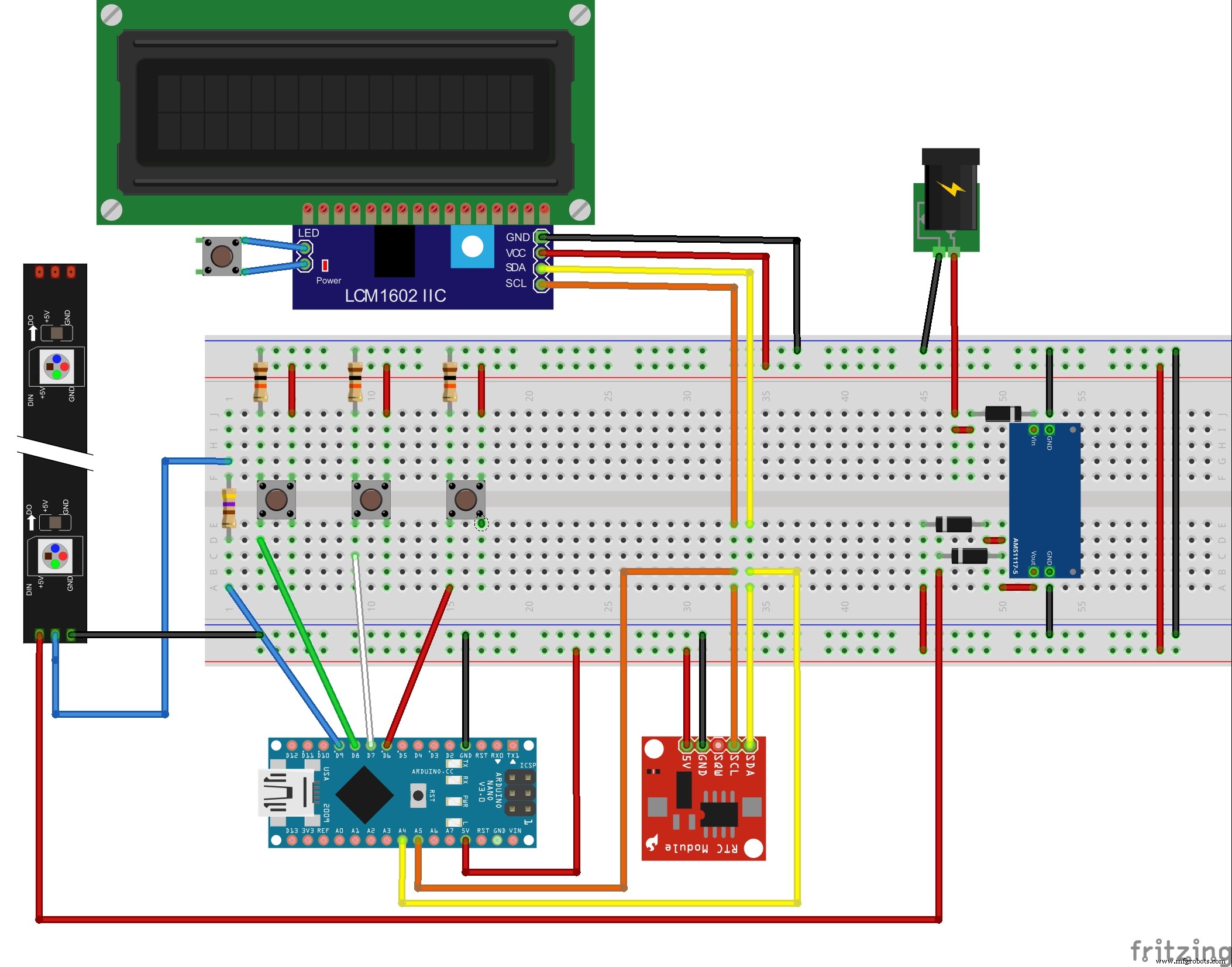

回路図、フリッツ方式、PCBレイアウトを添付しています。

マトリックス

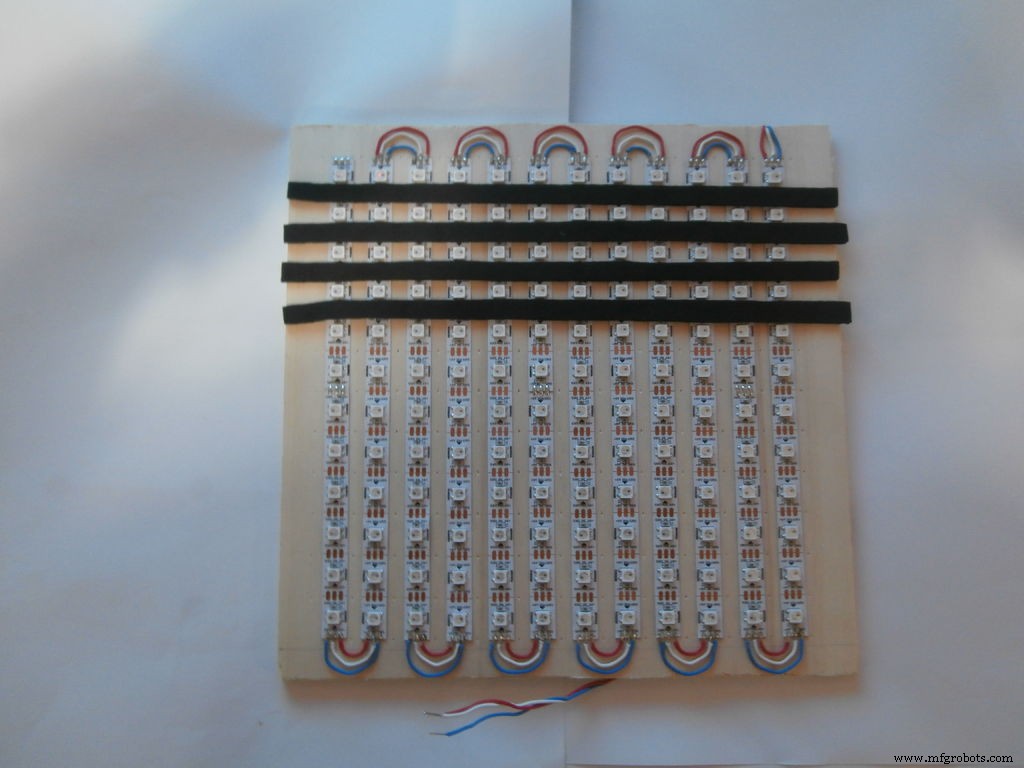

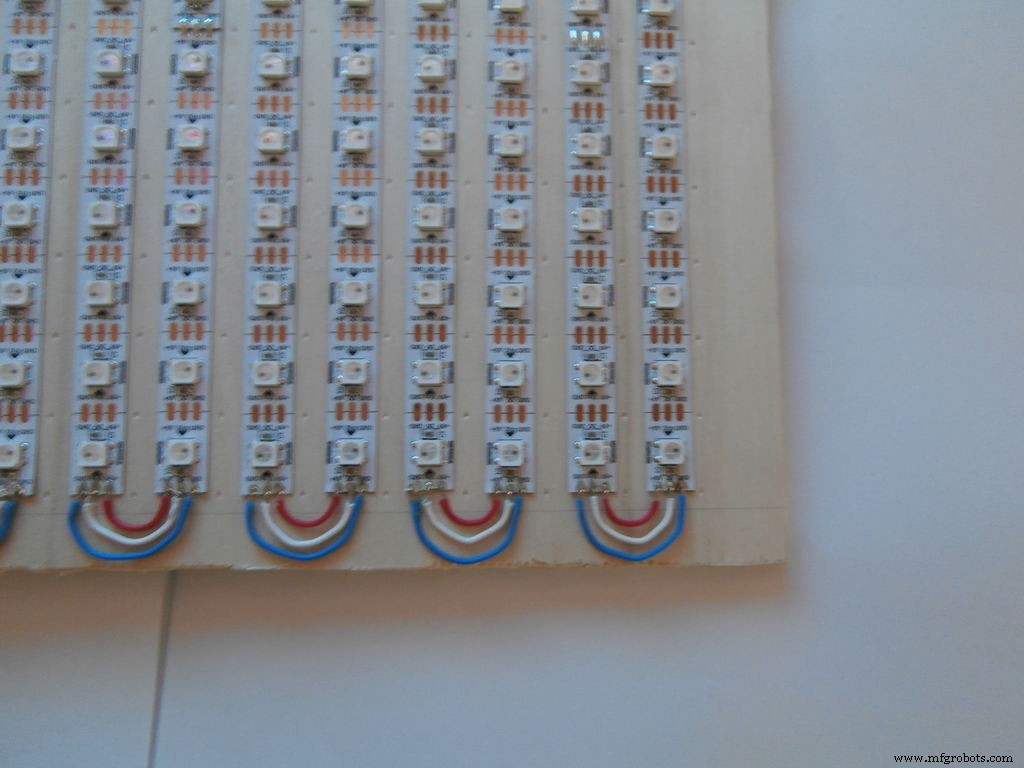

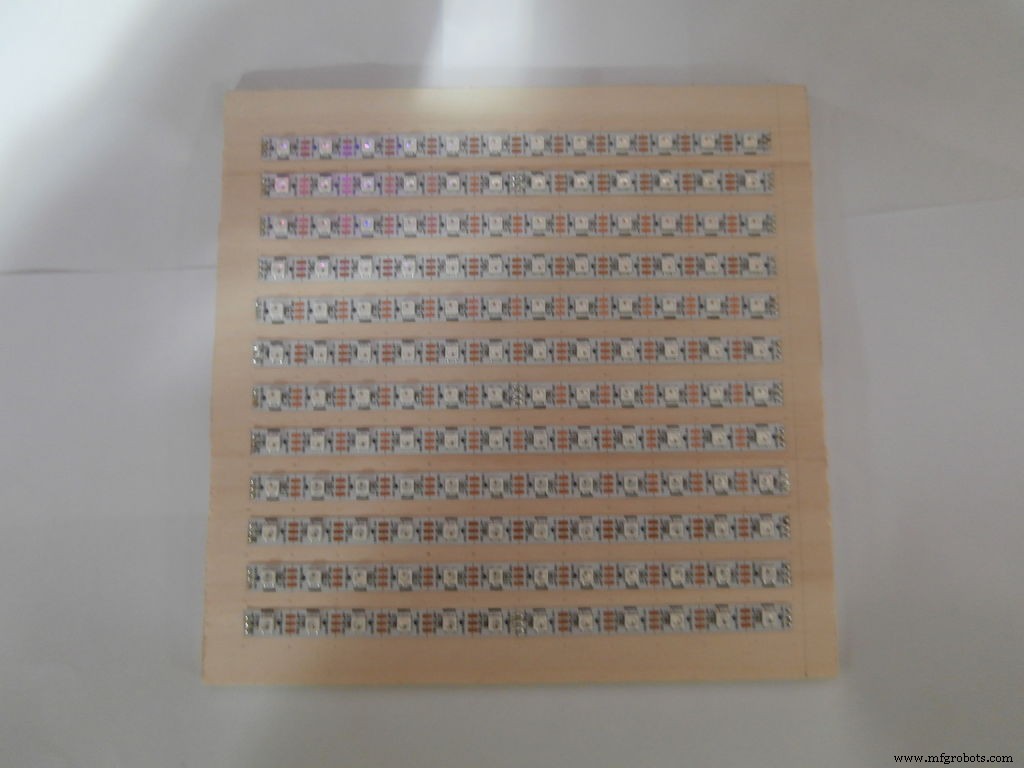

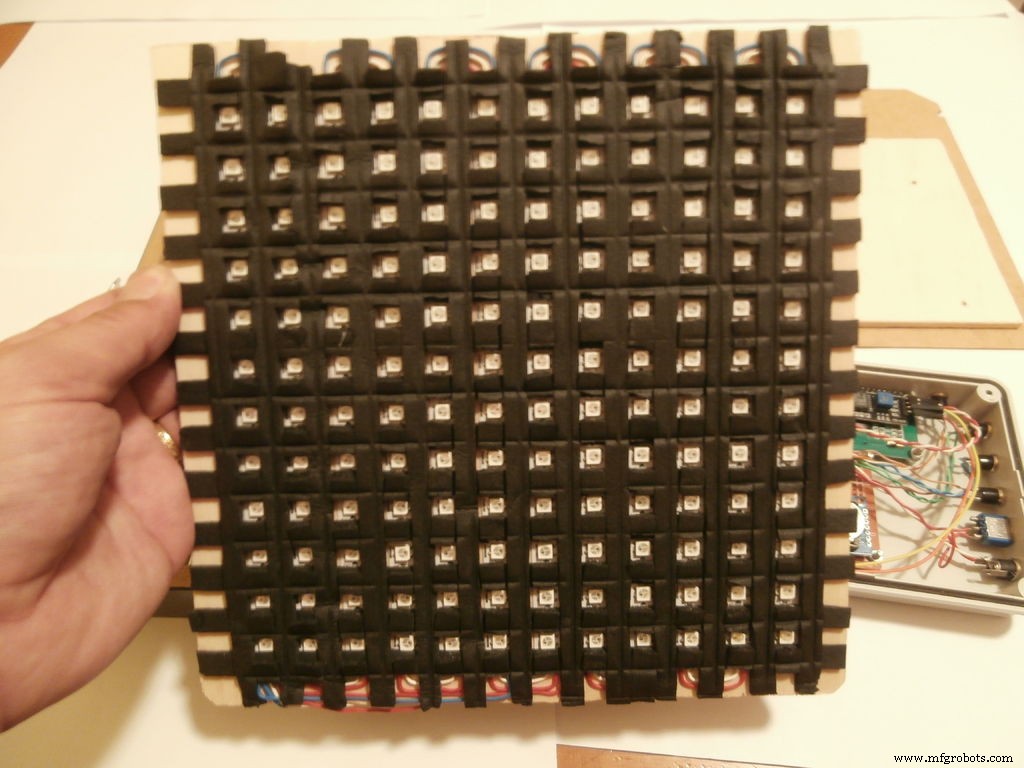

マトリックスを実現するために、私はさまざまなストリップを写真のように接続しました。左上から下にジグザグに移動します。

Arduino Libreries

• RTC

• LiquidCrystal_I2C

• Adafruit_NeoPixel

コードの説明

コードは5つの主要部分に分かれています：

• "DisplayDateTime"：液晶ディスプレイに日付と時刻を表示します

• 「HourClock」：パネルに時間を表示します

• 「MinuteClock」：パネルに分を表示します

• 「オーグリ」：お誕生日おめでとう

• 「VoidpaintWord（arrWord int []、uint32_t intColor）」はネオピクセルをオンにするコードの中心であり、「arrWord int []」はLEDが点灯する必要があり、「uint32_tintColor」はその色です
>

より正確な時計を取得するために、プログレッシブ分に対応する1、2、3、4の数字を追加しました。

例 ：「SONO LE ORE DIECI E VENTI 4」は10:24（10:20 + 00:04）を意味し、「SONO LE DIECI MENO QUINDICI 2」は09:47（09:45 + 00:02）を意味します

組み立て

• フレームを開き、ガラスをよく掃除します

• アセテートに印刷を挿入

• 印刷用紙を挿入します

• グリッドを挿入します

• パネルにLEDを挿入します

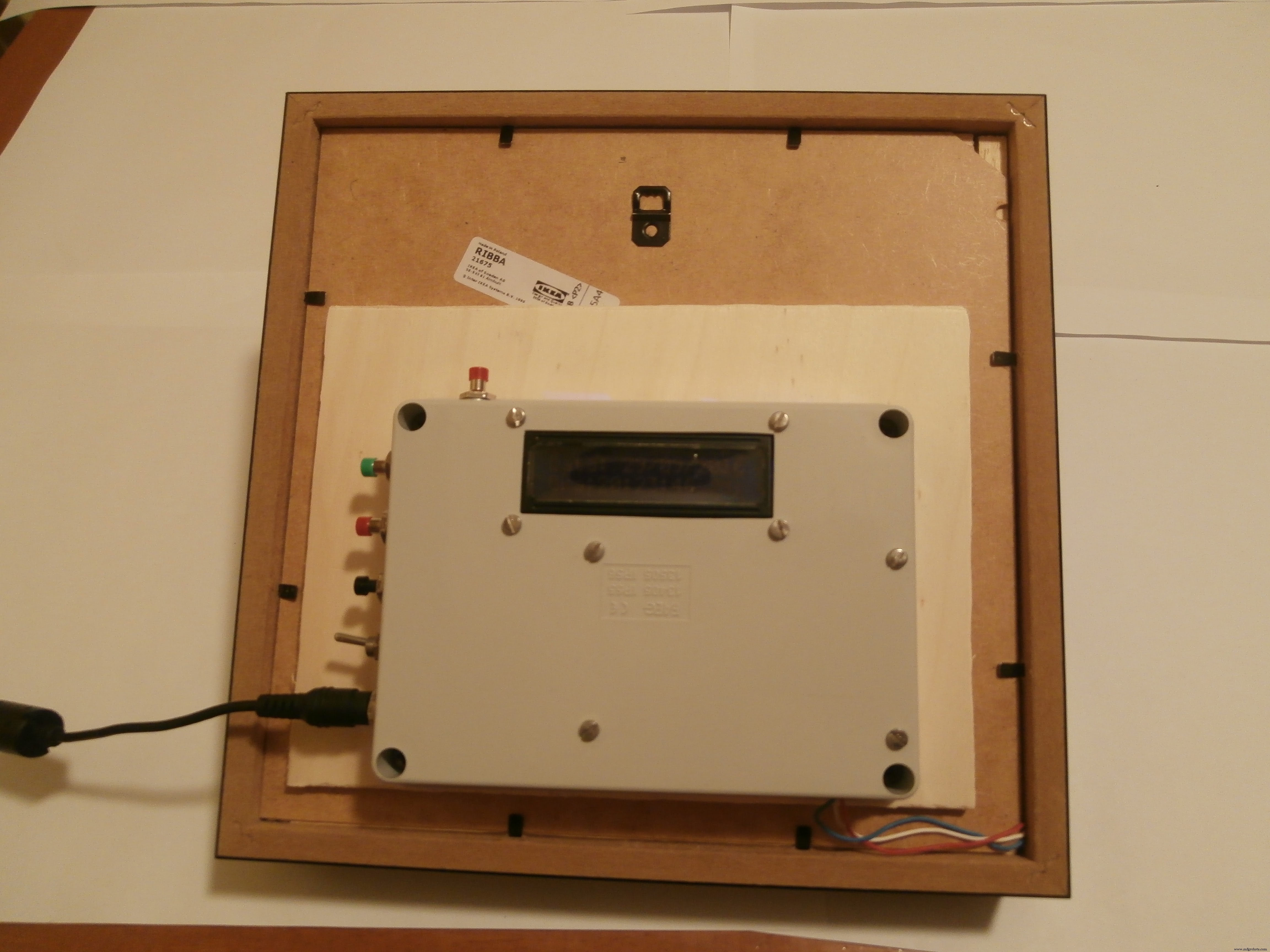

• コントロールボックスより少し大きい合板を貼り付けます

• コントロールボックスをタッピンネジで固定します

2つのプリントの配置に細心の注意を払ってください

場所

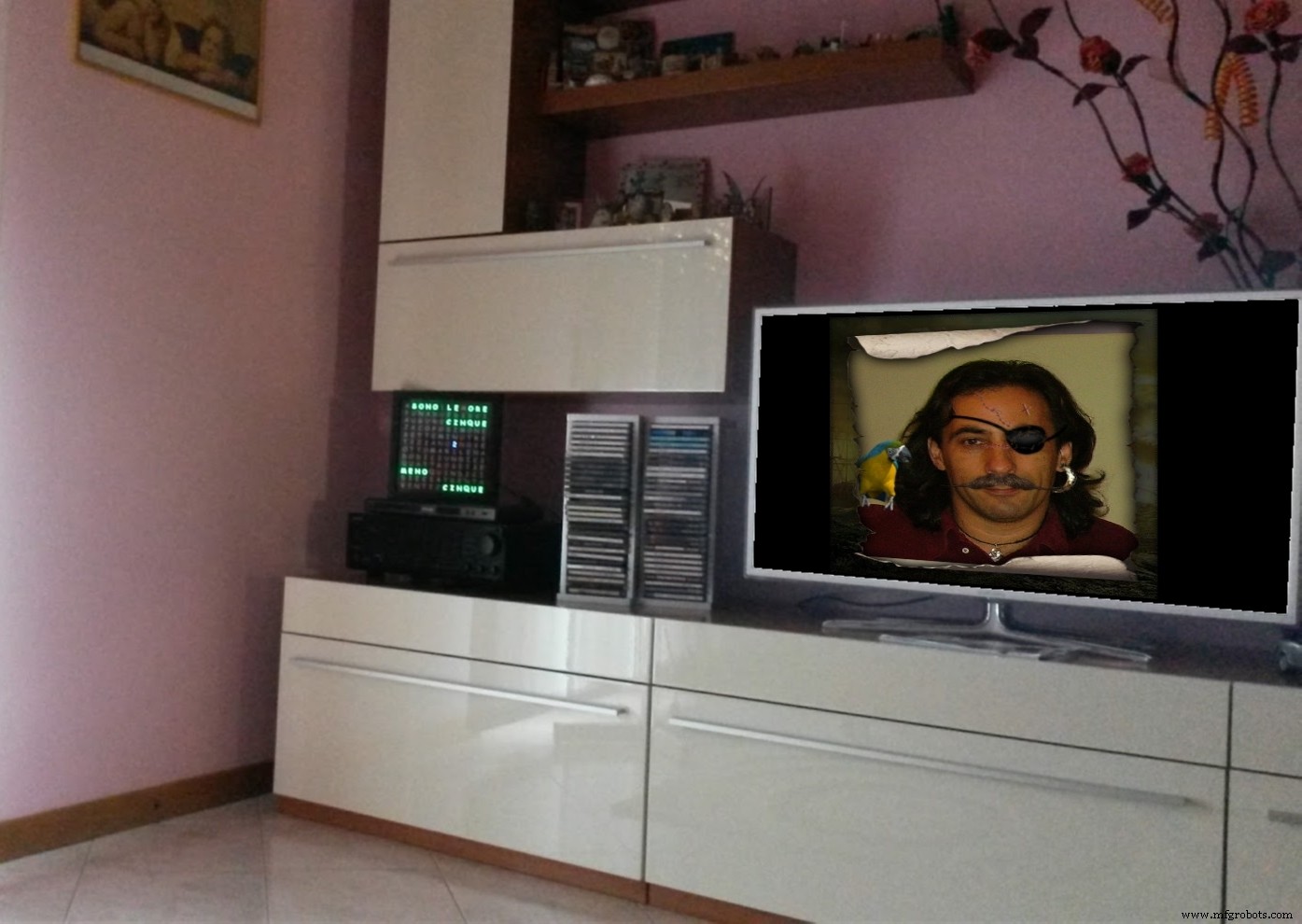

彼女は元気に見える前に居間に置いた。

コード

• イタリア語のWordClock

イタリア語のWordClock Arduino

 / *：Project：WordClock：Author：Tiziano Bianchettin：Date：25/09/2016：Revision：1：License：Public Domainthanks to：http：//www.instructables.com/id/Javelins-Word-Clock / http://arduinoenonsolo.blogspot.it/2012/12/orologio-con-arduino-e-il-ds1307.html http://www.mauroalfieri.it/ http://www.danielealberti.it/ http： //www.maffucci.it/私の電子工学研究所の教授「PeritoCarli」* /// ************ライブラリ************** //＃ include  #include  #include  #include  // *********** neopixel ********* ******* //＃define PIN 9 //ピンneopixel＃define NUM_LEDS 144 // 12 x 12＃define GIORNO 255 //フルon＃define SERA 25 // 10番目のonAdafruit_NeoPixelストリップ=Adafruit_NeoPixel（NUM_LEDS、PIN 、NEO_GRB + NEO_KHZ800）; // 144 LED、ピン9int intBrightness; // **************** COLORS *********** // uint32_t Red =strip.Color（255、 0、0）; uint32_t緑=strip.Color（0、255、0）; uint32_t青=strip.Color（0、0、255）; uint32_t白=strip.Color（255、255、255）; uint32_t黄色=strip.Color（255 、255、0）; uint32_t Purple =strip.Color（60、0、255）; uint32_t Off =strip.Color（0、0、0）; LiquidCrystal_I2C lcd（0x27,16,2）; // I2C 16 x 2RTC_DS1307RTC; int P1 =6;を表示します//ボタンSETMENU'int P2 =7; //ボタン+ int P3 =8; //ボタン-intoraagg; int minagg; int annoagg; int meseagg; int dayagg; int menu =0; int ora; // ********プレゼンテーション********* // int txtSONO [] ={1,2,3,4,6,7,9,10,11、-1}; // ********時間********* // int txtUNA [] ={20,21,22、-1}; int txtDUE [] ={17,18,19、-1}; int txtTRE [] ={57,58,59、-1}; int txtQUATTRO [ ] ={96,97,98,99,100,101,102、-1}; int txtCINQUE [] ={30,31,32,33,34,35、-1}; int txtSEI [] ={103,104,105、-1}; int txtSETTE [] ={48,49,50,51,52、-1}; int txtOTTO [] ={72,73,74,75、-1}; int txtNOVE [] ={60,61,62,63 、-1}; int txtDIECI [] ={12,13,14,15,16、-1}; int txtUNDICI [] ={84,85,86,87,88,89、-1}; int txtDODOCI [ ] ={90,91,92,93,94,95、-1}; // ********お誕生日おめでとう********* // int txtAUGURI [] ={24、 25,26,27,28,29、-1}; int txtSIMONE [] ={36,37,38,39,40,41、-1}; int txtJACOPO [] ={42,43,44,45、 46,47、-1}; int txtMINU [] ={53,54,55,56、-1}; int txtTIZIANO [] ={65,66,67,68,69,70,71、-1}; int txtMARILENA [] ={76,77,78,79,80,81,82,83、-1}; // ********分********* // int txtE [] ={107、-1}; int txtMENO [] ={116,117,1 18,119、-1}; int txtMUNO [] ={5、-1}; int txtMDUE [] ={64、-1}; int txtMTRE [] ={106、-1}; int txtMQUATTRO [] ={125、 -1}; int txtMCINQUE [] ={132,133,134,135,136,137、-1}; int txtMDIECI [] ={120,121,122,123,124、-1}; int txtQUINDICI [] ={108,109,110,111,112,113,114,115、-1}; int txtVENTI [] ={139,140,​​141 }; int txtTRENTA [] ={126,127,128,129,130​​,131、-1}; void setup（）{strip.begin（）; strip.show（）; lcd.begin（）; lcd.backlight（）; lcd.clear（）; pinMode（P1、INPUT）; pinMode（P2、INPUT）; pinMode（P3、INPUT）; Serial.begin（9600）; Wire.begin（）; RTC.begin（）; if（！RTC.isrunning（））{Serial.println（ "RTCが実行されていません！"）; //コンパイル時に日付と時刻を設定しますRTC.adjust（DateTime（__ DATE __、__ TIME__））; } // RTC.adjust（DateTime（__ DATE __、__ TIME__））; //「//」を削除して時刻を調整します//デフォルトの表示には日付と時刻が表示されますintmenu =0;} void loop（）{// SETボタンを押してメニューインデックスを増やすかどうかを確認しますif（digitalRead（ P1））{menu =menu + 1; } //どのサブルーチンに入る必要がありますか？ if（menu ==0）{DisplayDateTime（）; // void DisplayDateTime DateTime now =RTC.now（）; if（（now.hour（）> =19）||（now.hour（）<7））{//明るさを調整する昼-夜intBrightness =SERA; } else {intBrightness =GIORNO; } strip.setBrightness（intBrightness）; strip.show（）; int timeMin =now.minute（）; int modMin =timeMin％5; // https://www.arduino.cc/en/Reference/Modulo if（modMin ==0）{//毎分LEDの色が変わり、対応する番号が点灯しますpaintWord（txtSONO、White）; paintWord（txtMQUATTRO、OFF）; } else if（modMin ==1）{paintWord（txtSONO、Yellow）; paintWord（txtMUNO、赤）; } else if（modMin ==2）{paintWord（txtSONO、Green）; paintWord（txtMUNO、オフ）; paintWord（txtMDUE、Blue）; } else if（modMin ==3）{paintWord（txtSONO、Blue）; paintWord（txtMDUE、オフ）; paintWord（txtMTRE、緑）; } else if（modMin ==4）{paintWord（txtSONO、Red）; paintWord（txtMTRE、オフ）; paintWord（txtMQUATTRO、黄色）; } HourClock（）; // void HourClock MinuteClock（）; // MinuteClock Auguri（）;を無効にします// void Auguri strip.show（）; } if（menu ==1）{DisplaySetHour（）; } if（menu ==2）{DisplaySetMinute（）; } if（menu ==3）{DisplaySetYear（）; } if（menu ==4）{DisplaySetMonth（）; } if（menu ==5）{DisplaySetDay（）; } if（menu ==6）{StoreAgg（）; delay（500）; menu =0; } delay（100）;} void showStrip（）{＃ifdef ADAFRUIT_NEOPIXEL_H // NeoPixel strip.show（）; #endif #ifndef ADAFRUIT_NEOPIXEL_H // FastLED FastLED.show（）; #endif} void setPixel（int Pixel、byte red、byte green、byte blue）{＃ifdef ADAFRUIT_NEOPIXEL_H // NeoPixel strip.setPixelColor（Pixel、strip.Color（red、green、blue））; #endif #ifndef ADAFRUIT_NEOPIXEL_H // FastLED leds [Pixel] .r =red; leds [Pixel] .g =緑; leds [Pixel] .b =青; #endif} void setAll（byte red、byte green、byte blue）{for（int i =0; i  =40）{// 40分から、「時間」に1を追加ora =ora + 1; } switch（ora）{case 0：case 12：case 24：paintWord（txtUNDICI、Off）; strip.show（）; if（modMin ==0）{paintWord（txtDODOCI、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtDODOCI、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtDODOCI、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtDODOCI、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtDODOCI、Red）; strip.show（）; } 壊す;ケース1：ケース13：paintWord（txtDODOCI、Off）; strip.show（）; if（modMin ==0）{paintWord（txtUNA、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtUNA、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtUNA、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtUNA、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtUNA、Red）; strip.show（）; } 壊す;ケース2：ケース14：paintWord（txtUNA、Off）; strip.show（）; if（modMin ==0）{paintWord（txtDUE、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtDUE、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtDUE、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtDUE、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtDUE、Red）; strip.show（）; }壊す;ケース3：ケース15：paintWord（txtDUE、Off）; strip.show（）; if（modMin ==0）{paintWord（txtTRE、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtTRE、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtTRE、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtTRE、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtTRE、Red）; strip.show（）; } 壊す;ケース4：ケース16：paintWord（txtTRE、Off）; strip.show（）; if（modMin ==0）{paintWord（txtQUATTRO、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtQUATTRO、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtQUATTRO、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtQUATTRO、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtQUATTRO、Red）; strip.show（）; } 壊す;ケース5：ケース17：paintWord（txtQUATTRO、Off）; strip.show（）; if（modMin ==0）{paintWord（txtCINQUE、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtCINQUE、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtCINQUE、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtCINQUE、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtCINQUE、Red）; strip.show（）; } 壊す;ケース6：ケース18：paintWord（txtCINQUE、Off）; strip.show（）; if（modMin ==0）{paintWord（txtSEI、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtSEI、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtSEI、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtSEI、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtSEI、Red）; strip.show（）; } 壊す;ケース7：ケース19：paintWord（txtSEI、Off）; strip.show（）; if（modMin ==0）{paintWord（txtSETTE、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtSETTE、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtSETTE、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtSETTE、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtSETTE、Red）; strip.show（）; } 壊す;ケース8：ケース20：paintWord（txtSETTE、Off）; strip.show（）; if（modMin ==0）{paintWord（txtOTTO、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtOTTO、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtOTTO、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtOTTO、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtOTTO、Red）; strip.show（）; } 壊す;ケース9：ケース21：paintWord（txtOTTO、Off）; strip.show（）; if（modMin ==0）{paintWord（txtNOVE、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtNOVE、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtNOVE、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtNOVE、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtNOVE、Red）; strip.show（）; } 壊す;ケース10：ケース22：paintWord（txtNOVE、Off）; strip.show（）; if（modMin ==0）{paintWord（txtDIECI、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtDIECI、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtDIECI、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtDIECI、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtDIECI、Red）; strip.show（）; } 壊す;ケース11：ケース23：paintWord（txtDIECI、Off）; strip.show（）; if（modMin ==0）{paintWord（txtUNDICI、White）; strip.show（）; } else if（modMin ==1）{paintWord（txtUNDICI、Yellow）; strip.show（）; } else if（modMin ==2）{paintWord（txtUNDICI、Green）; strip.show（）; } else if（modMin ==3）{paintWord（txtUNDICI、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtUNDICI、Red）; strip.show（）; }壊す; }} void MinuteClock（）{DateTime now =RTC.now（）; int timeMin =now.minute（）; int modMin =timeMin％5; // https://www.arduino.cc/en/Reference/Modulo switch（now.minute（））{ケース5：ケース6：ケース7：ケース8：ケース9：if（modMin ==0）{paintWord （txtE、白）; paintWord（txtMCINQUE、白）; strip.show（）; } else if（modMin ==1）{paintWord（txtE、Yellow）; paintWord（txtMCINQUE、黄色）; strip.show（）; } else if（modMin ==2）{paintWord（txtE、Green）; paintWord（txtMCINQUE、緑）; strip.show（）; } else if（modMin ==3）{paintWord（txtE、Blue）; paintWord（txtMCINQUE、青）; strip.show（）; } else if（modMin ==4）{paintWord（txtE、Red）; paintWord（txtMCINQUE、赤）; strip.show（）; }壊す;ケース10：ケース11：ケース12：ケース13：ケース14：paintWord（txtMCINQUE、Off）; strip.show（）; if（modMin ==0）{paintWord（txtE、White）; paintWord（txtMDIECI、白）; strip.show（）; } else if（modMin ==1）{paintWord（txtE、Yellow）; paintWord（txtMDIECI、黄色）; strip.show（）; } else if（modMin ==2）{paintWord（txtE、Green）; paintWord（txtMDIECI、緑）; strip.show（）; } else if（modMin ==3）{paintWord（txtE、Blue）; paintWord（txtMDIECI、青）; strip.show（）; } else if（modMin ==4）{paintWord（txtE、Red）; paintWord（txtMDIECI、赤）; strip.show（）; } 壊す;ケース15：ケース16：ケース17：ケース18：ケース19：paintWord（txtMDIECI、Off）; strip.show（）; if（modMin ==0）{paintWord（txtE、White）; paintWord（txtQUINDICI、白）; strip.show（）; } else if（modMin ==1）{paintWord（txtE、Yellow）; paintWord（txtQUINDICI、黄色）; strip.show（）; } else if（modMin ==2）{paintWord（txtE、Green）; paintWord（txtQUINDICI、緑）; strip.show（）; } else if（modMin ==3）{paintWord（txtE、Blue）; paintWord（txtQUINDICI、青）; strip.show（）; } else if（modMin ==4）{paintWord（txtE、Red）; paintWord（txtQUINDICI、赤）; strip.show（）; }壊す;ケース20：ケース21：ケース22：ケース23：ケース24：paintWord（txtQUINDICI、Off）; strip.show（）; if（modMin ==0）{paintWord（txtE、White）; paintWord（txtVENTI、白）; strip.show（）; } else if（modMin ==1）{paintWord（txtE、Yellow）; paintWord（txtVENTI、黄色）; strip.show（）; } else if（modMin ==2）{paintWord（txtE、Green）; paintWord（txtVENTI、緑）; strip.show（）; } else if（modMin ==3）{paintWord（txtE、Blue）; paintWord（txtVENTI、Blue）; strip.show（）; } else if（modMin ==4）{paintWord（txtE、Red）; paintWord（txtVENTI、赤）; strip.show（）; }壊す;ケース25：ケース26：ケース27：ケース28：ケース29：if（modMin ==0）{paintWord（txtE、White）; paintWord（txtVENTI、白）; paintWord（txtMCINQUE、白）; strip.show（）; } else if（modMin ==1）{paintWord（txtE、Yellow）; paintWord（txtVENTI、黄色）; paintWord（txtMCINQUE、黄色）; strip.show（）; } else if（modMin ==2）{paintWord（txtE、Green）; paintWord（txtVENTI、緑）; paintWord（txtMCINQUE、Green）; ...このファイルは切り捨てられています。完全な内容を確認するにはダウンロードしてください。

イタリア語のWordClock

カスタムパーツとエンクロージャー

回路図
