Arduino Nano用スマートLED階段照明シールド：24段対応、PWMフェード、ワイヤレスホームオートメーション
必要な部品と材料
| Arduino Nano R3 | ×1 | |

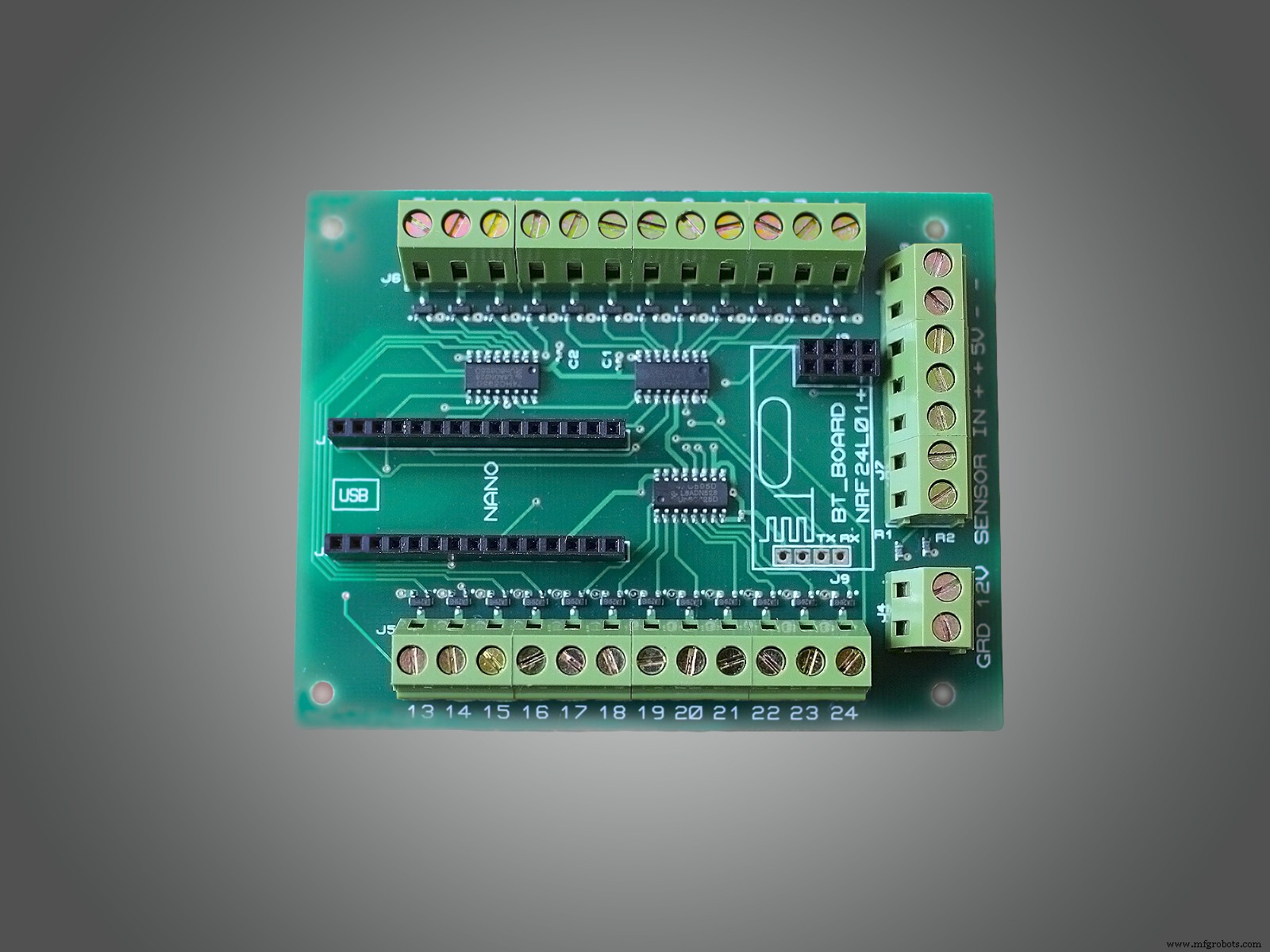

| ASL ARDUINO SHIELD | ×1 |
プロジェクト概要
ASLシールドの機能：
- 最大24段の階段照明に対応
- フェードアウト効果とPWM調光機能
- 市販の20種類以上のホームオートメーションコントローラーとワイヤレス接続可能
- スケッチですぐに使用可能
- Mysensorsライブラリと併用可能（リレーとして組み込み可能。光センサー不要で、ホームコントローラー側で昼/夜シーンを作成）
ステップ1: 部品入手
- Arduino Nano
- ASL ARDUINO SHIELD
ダウンロードファイル
ステップ2: 手順
入手後、以下の手順で進めてください：

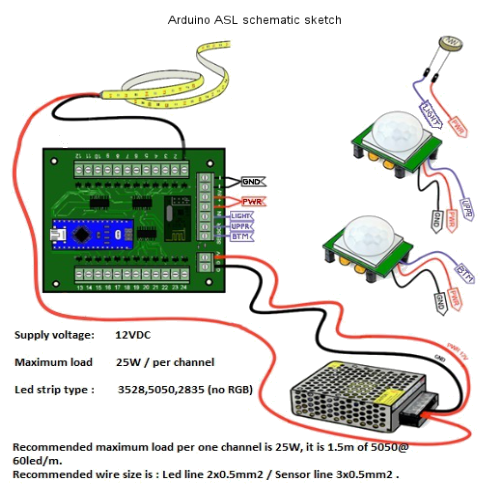

- 下記回路図に従って配線
- Arduino IDEにMysensors-master（オプション）とShiftPWM-masterライブラリをインストール
- スケッチをダウンロード。2種類あります：
- ForASLOnlyLightSensor - スタンドアローン制御（光センサーで昼/夜判定）
- ForASLMysensorInkluded - スタンドアローン制御 + Mysensorsネットワーク接続対応
- コード編集：段数、ON/OFF間隔、センサータイプ、光センサー感度を設定
- Arduino Nanoに書き込み

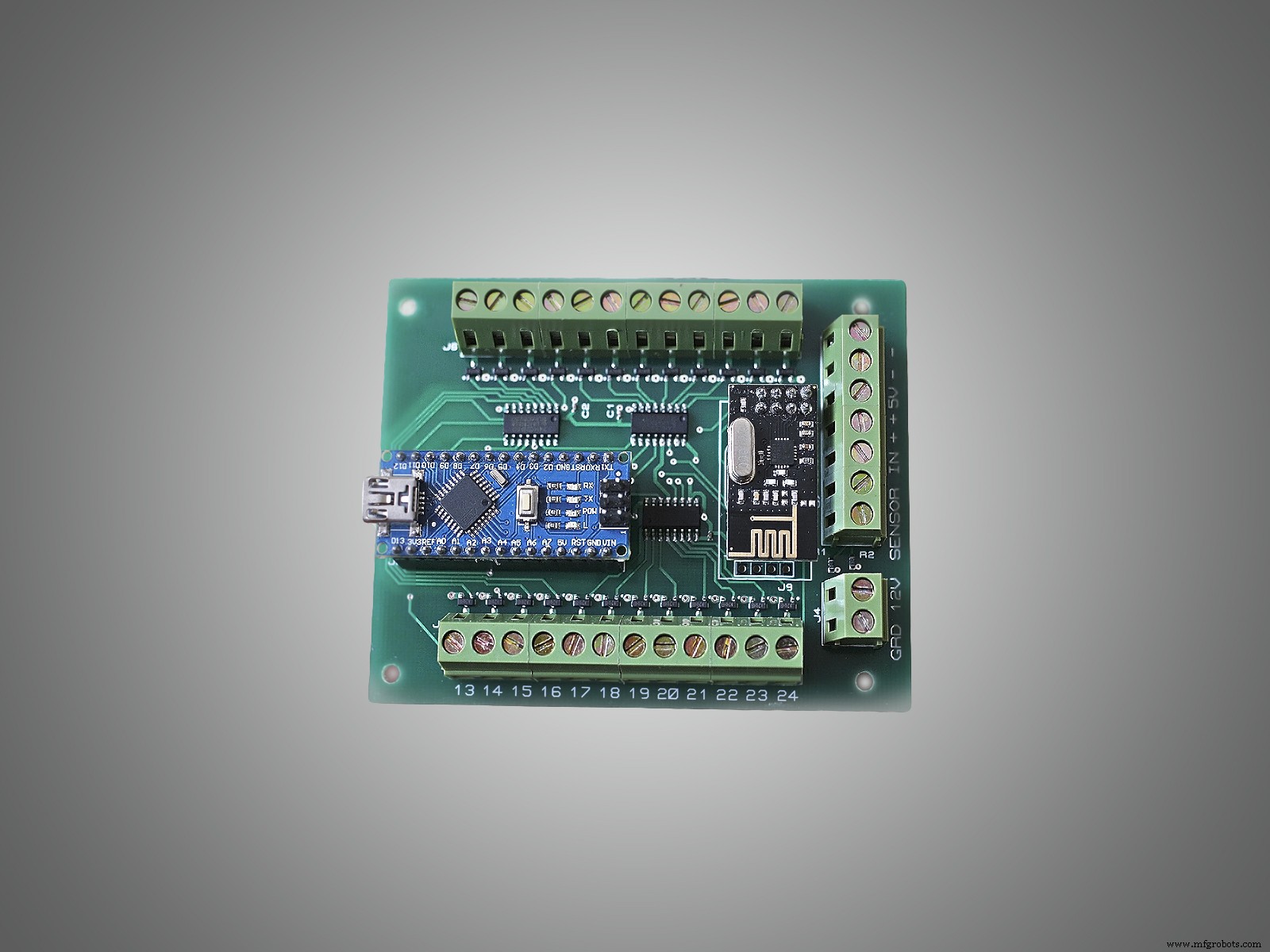

- ArduinoをASLシールドに装着
- NRF24L01+モジュールを装着（オプション）
- Mysensorsプラグインをインクルードモードに設定（オプション）
- ASLシールドに電源投入
（オプション：ForASLOnlyLightSensor.inoスケッチ使用時はスキップ可能）
ステップ3: 注意事項
注意:
ASLシールドをホームコントローラーと通信させるにはMysensorsゲートウェイが必要です。お持ちでない場合はwww.mysensors.orgを参照してください。
お楽しみください！
