Arduino UNOとDHT22で温湿度モニター：16x2 I2C LCD表示

部品と材料

部品	数量	備考
Arduino UNO	1
DHT22 温湿度センサー	1	AM2302互換
16×2 LCDモジュール（I2Cバックパック付き、白文字/青背景、5V）	1
ブレッドボード（フルサイズ）	1
9V電池	1
9V電池クリップ（5.5mm/2.1mmプラグ付き）	1	Adafruit製
USB-A - Mini USBケーブル	1
ジャンパーワイヤー（オス-メス）	1式
ジャンパーワイヤー（オス-オス）	1式

プロジェクト概要

7歳の息子がペットのヘビを飼い始め、テラリウム内の温度と湿度を快適に保つ必要が生じました。アナログ温湿度計を購入しましたが、両方を適切なレベルに維持するのは容易ではありません。ちょうどArduino Unoを購入したばかりでプロジェクトを始めたかったため、DHT22センサーとI2C接続のLCD 16x2ディスプレイを使って、テラリウムの温湿度監視システムを作ることにしました。

このチュートリアルはその基礎となる部分です。自動制御機能は含まず、DHT22とI2C接続LCDの基本的な使用方法を解説します。I2CなしのLCDを使用する場合は、ThothLoki氏のチュートリアルを参照してください。

必要なハードウェア

• 5V動作のArduino（本記事ではArduino Uno R3）
• DHT22温湿度センサー
• I2C搭載LCD 16x2ディスプレイ
• ブレッドボード
• オス-オスジャンパーワイヤー 6本
• オス-メスジャンパーワイヤー 4本

必要なライブラリ

• Adafruit_Sensor
• DHT
• NewliquidCrystal

開始前の準備

I2C搭載LCD 16x2は、通常のLCDに必要な多数のピン接続が不要で、ジャンパーワイヤー4本だけで接続できるのが大きな利点です。

ディスプレイにはI2Cアドレスがあり、コマンド受信やメッセージ送信に使用します。このアドレスを事前に特定する必要があります。詳細はArduinoフォーラムを参照してください。本記事のデバイスは0x3Fを使用しています。お手元のデバイスも同じアドレスなら、コードをそのまま使用できます。

ブレッドボードとArduinoの接続

DHT22センサーとLCD 1602 I2Cは共に5V電源で動作します。Arduinoの5Vピンをブレッドボードの赤色（+）列に、GNDを青色（-）列に接続します。配色を統一するため、ここでは5Vを赤、GNDを青のケーブルで接続します（実物では白を使用）。

• データ線：黄色ケーブル
• SDA：橙色ケーブル
• SCL：灰色ケーブル

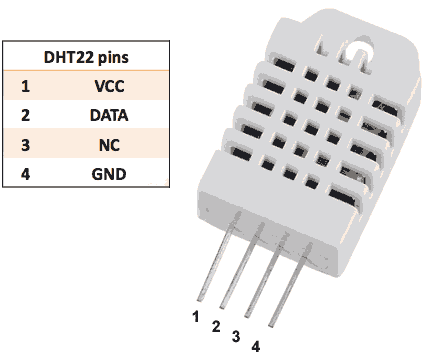

DHT22センサーの接続

DHT22センサー（DHT11も同様）は4ピン構成です。ブレッドボードに前面を外側に向けて配置すると、右端が1番ピン（VCC 5V）になります。

• 1番ピン（VCC）：赤色短ケーブルでブレッドボードの5V（+）列へ
• 4番ピン（GND）：青色短ケーブルでブレッドボードのGND（-）列へ
• 2番ピン（データ）：黄色長ケーブルでArduinoデジタルピン4へ接続

デジタルデータなのでデジタルポート4に接続しました（他の例ではポート7も多いですが、将来的にポートを追加する予定があったためポート4を確保）。

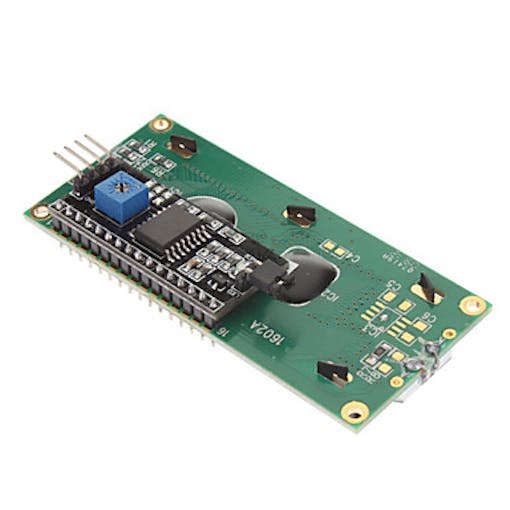

LCD 16x2 I2Cの接続

LCD 16x2 I2Cも4ピンです（左から順に）：

• GND
• VCC（5V）
• SDA
• SCL

1番ピンをブレッドボードのGND（-）列、2番ピンを5V（+）列へ接続。Arduino UnoのI2CピンはA4（SDA）とA5（SCL）なので、3番ピンをA4、4番ピンをA5に接続します。

コード

I2Cアドレスはデバイスによって異なります。本記事のコードはアドレス0x3F用に書かれています（「開始前の準備」参照）。

必要なライブラリ（Adafruit_Sensor、DHT、NewliquidCrystal）をダウンロード・解凍し、プロジェクトのlibrariesフォルダに配置してください。

コードをArduinoにアップロードすれば、テラリウム（またはサーバーラック、冷蔵庫、リビングなど）の温湿度を監視できます。

スケッチ：hygroThermo.ino

/* DHT-22センサーをArduino Unoで使用する方法
   More info: https://www.ardumotive.com/how-to-use-dht-22-sensor-en.html
   Dev: Michalis Vasilakis // Date: 1/7/2015 // www.ardumotive.com */

// ライブラリ
#include <DHT.h>
#include <Wire.h>
#include <LCD.h>
#include <LiquidCrystal_I2C.h>

// 定数
#define DHTPIN 4     // 接続ピン
#define DHTTYPE DHT22 // DHT 22 (AM2302)
DHT dht(DHTPIN, DHTTYPE);

// LCD I2C設定（アドレス0x3Fの場合）
#define I2C_ADDR 0x3F
#define BACKLIGHT_PIN 3
#define En_pin 2
#define Rw_pin 1
#define Rs_pin 0
#define D4_pin 4
#define D5_pin 5
#define D6_pin 6
#define D7_pin 7
LiquidCrystal_I2C lcd(I2C_ADDR, En_pin, Rw_pin, Rs_pin, D4_pin, D5_pin, D6_pin, D7_pin);

// 変数
int chk;
float hum;  // 湿度
float temp; // 温度

void setup() {
  Serial.begin(9600);
  dht.begin();
  lcd.begin(16, 2);
  lcd.setBacklightPin(BACKLIGHT_PIN, POSITIVE);
  lcd.setBacklight(HIGH);
}

void loop() {
  delay(2000);

  // データ読み取り
  hum = dht.readHumidity();
  temp = dht.readTemperature();

  // シリアルモニタ出力
  Serial.print("Humidity: ");
  Serial.print(hum);
  Serial.print(" %, Temp: ");
  Serial.print(temp);
  Serial.println(" Celsius");

  // LCD表示
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("Temp: ");
  lcd.print(temp);
  lcd.print(" ");
  lcd.print((char)223); // 度記号
  lcd.print("C");
  lcd.setCursor(0, 1);
  lcd.print("Hum: ");
  lcd.print(hum);
  lcd.print(" %");

  delay(2000);
}

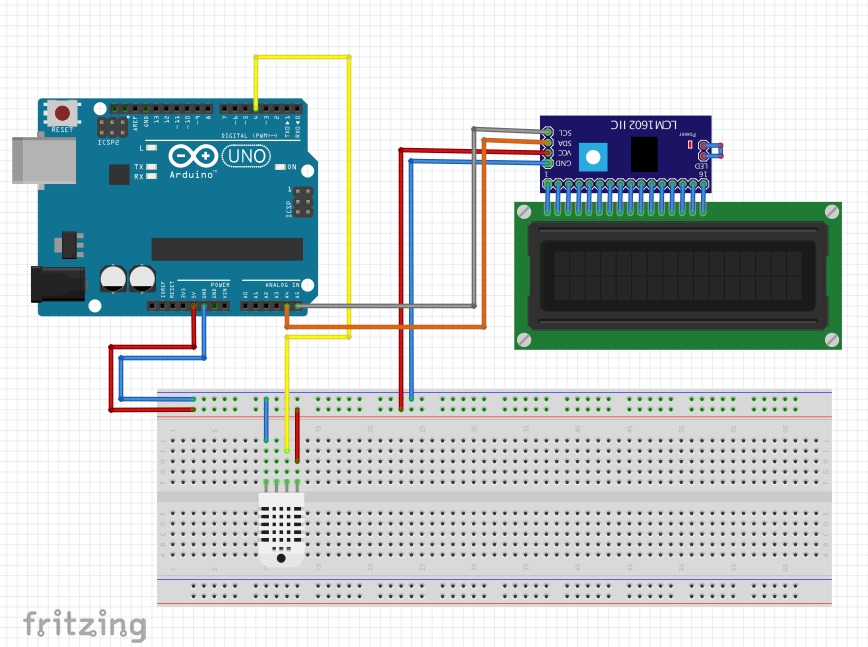

回路図

Fritzingファイル: schema_UcHE1qRu2t.fzz
