Arduino Nano 33 IoT製 フライトシミュレーター2020用コックピットパネル - LCD&CDI表示
部品と材料
| 部品 | 数量 | 備考 |
|---|---|---|
| Arduino Nano 33 IoT | 1 | 低プロファイル、Wi-Fi搭載、コンパクトなコックピットパネルに最適 |
| LED (汎用) | 4 | 明るい低消費電力ステータスインジケーター |
| スイッチアクチュエーター、スプリングリターンプッシュボタン用ヘッド | 2 | 信頼性の高い制御のためのタクトスイッチ |
| 英数字LCD 16×2 | 2 | フライトデータとナビゲーションパラメータ表示用 |
| LEDバー (10 LED) | 2 | CDI表示用コンパクトLEDバー |
必要なツールと機器
- はんだごて (汎用) - PCB接続の精密はんだ付け用
アプリとオンラインサービス
- Arduino IDE - ファームウェアアップロードとデバッグ用公式IDE
- FS2020TA - Flight Simulator 2020用テレメトリーブリッジ
プロジェクト概要
本プロジェクトは、Flight Simulator 2020と連携するカスタムコックピットパネルを構築し、リアルタイムのナビゲーション表示と制御を提供します。
主な機能
- NAV1 & NAV2 アクティブ周波数 のリアルタイム表示
- NAV1 & NAV2 スタンバイ周波数 のリアルタイム表示
- ロータリーエンコーダーによる NAV1 & NAV2 スタンバイ周波数の編集と切り替え
- 両NAVラジオの OBS (ラジアル) 設定 リアルタイム表示
- ADF周波数とヘディング のリアルタイム値表示
- 2本のLEDバーによる 自動CDI表示 (NAV1優先)
- 第2LCDに IAS、高度 (QNH)、高度 (QFE)、ヘディング、鉛直速度 を表示

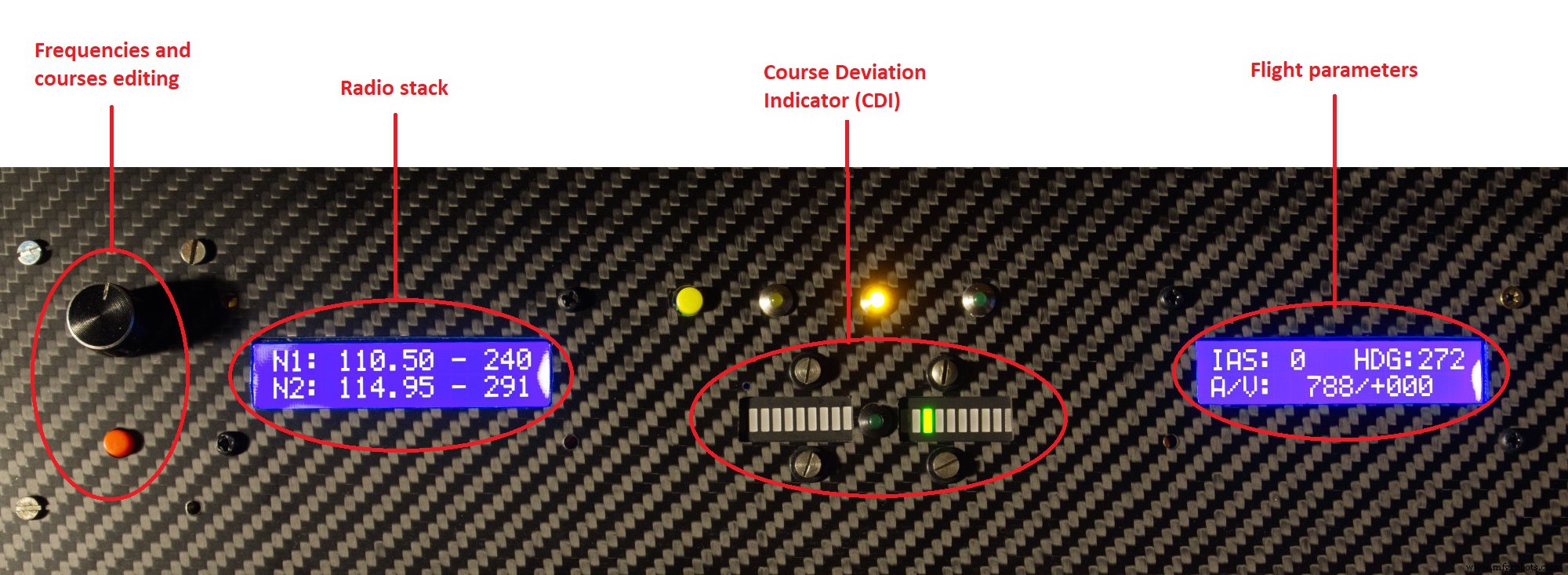

すべてのナビゲーションパラメータはメインの16×2 LCDに、航空機テレメトリーはセカンダリディスプレイに表示されます。CDIインジケーターは2本のLEDバーと中央の3mm緑色LEDで構成され、視認性を高めています。
ロータリーエンコーダー (一体型プッシュボタン付き) を採用し、周波数とコースの直感的な調整を実現。例ではArduino Nano 33 IoTを使用していますが、設計はあらゆるArduinoバリエーションと互換性があります。
詳細なプロジェクト情報、回路図、ソースコードはGitHubで公開されています：
https://github.com/IWILZ/FS2020-LCD-Panel
コード
LCD_and_CDI_1.0.ino
ファームウェアはこちらで公開中：
GitHubリポジトリ
