Arduino UNOとHC-SR04超音波センサーで距離測定：Adafruit OLED表示

部品と材料

部品	数量	備考
Arduino UNO	1
超音波センサー HC-SR04	1
Adafruit 128×64 OLEDディスプレイ（SSD1306）	1	I2C接続

使用アプリとオンラインサービス

• Arduino IDE

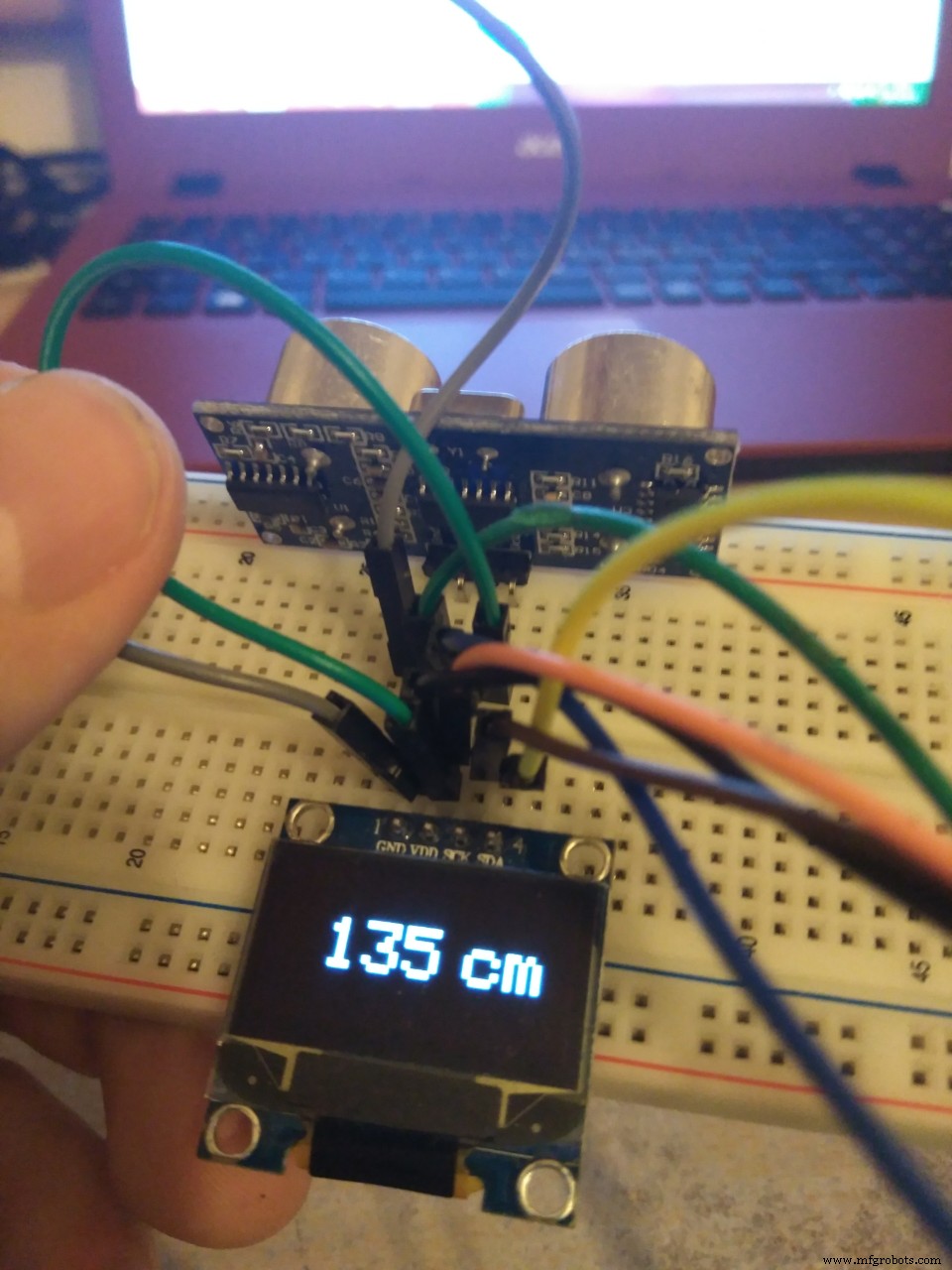

プロジェクト概要

OLEDディスプレイ（SSD1306）の使い方

必要なライブラリと初期化：

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define OLED_RESET 4  // リセットピン（未使用）
Adafruit_SSD1306 display(OLED_RESET);

setup()内で初期化：

display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // I2Cアドレス0x3C（128x64）
display.clearDisplay();

loop()内で表示更新：

display.setCursor(22, 20);
display.setTextSize(3);
display.setTextColor(WHITE);
display.println(distance);
display.setCursor(85, 20);
display.setTextSize(3);
#ifdef CommonSenseMetricSystem
  display.println("cm");
#endif
#ifdef ImperialNonsenseSystem
  display.println("in");
#endif
display.display();
delay(500);
display.clearDisplay();

HC-SR04超音波距離センサーの使い方

HC-SR04はパルスバーストを送信し、超音波のエコーが戻るまでの時間を測定します。

トリガーパルス生成：

long duration, distance;
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);

pulseIn()でエコーパルスの長さを測定：

duration = pulseIn(echoPin, HIGH);
#ifdef CommonSenseMetricSystem
  distance = (duration/2) / 29.1; // cm
#endif
#ifdef ImperialNonsenseSystem
  distance = (duration/2) / 73.914; // inch
#endif

デバッグ用にシリアル出力も可能：

Serial.println(distance);

完全なスケッチ

// CODE BY Javier Muñoz Sáez, 05/11/2016
// questions to javimusama@gmail.com
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define CommonSenseMetricSystem
//#define ImperialNonsenseSystem

#define trigPin 13
#define echoPin 12
#define OLED_RESET 4

Adafruit_SSD1306 display(OLED_RESET);

void setup() {
  Serial.begin(9600);
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
}

void loop() {
  long duration, distance;

  // トリガーパルス送信
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // エコー受信
  duration = pulseIn(echoPin, HIGH);

  // 距離計算
  #ifdef CommonSenseMetricSystem
    distance = (duration/2) / 29.1;
  #endif
  #ifdef ImperialNonsenseSystem
    distance = (duration/2) / 73.914;
  #endif

  // OLED表示
  display.setCursor(22, 20);
  display.setTextSize(3);
  display.setTextColor(WHITE);
  display.println(distance);
  display.setCursor(85, 20);
  display.setTextSize(3);
  #ifdef CommonSenseMetricSystem
    display.println("cm");
  #endif
  #ifdef ImperialNonsenseSystem
    display.println("in");
  #endif
  display.display();
  delay(500);
  display.clearDisplay();

  Serial.println(distance); // デバッグ用
}

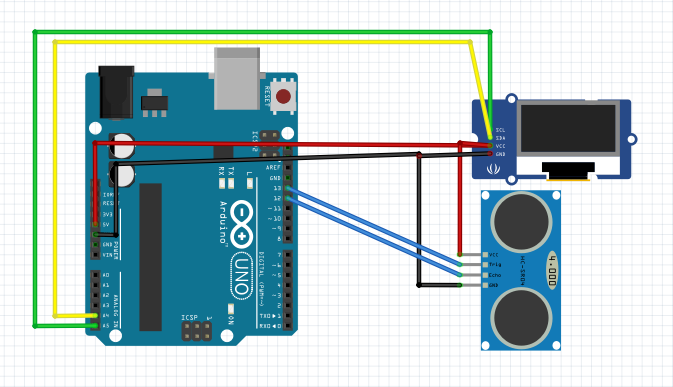

回路図

接続まとめ：

• HC-SR04 VCC → 5V、GND → GND、Trig → Pin 13、Echo → Pin 12
• OLED：VCC → 3.3V/5V、GND → GND、SDA → A4、SCL → A5（Arduino Unoの場合）
• 必要ライブラリ：Adafruit_GFX, Adafruit_SSD1306, Wire, SPI
