ArduinoIDEを使用したATmega8のプログラミング

このプロジェクトについて

「ArduinoUNOボードのコードを作成しました。 ATmega328以外のAVRマイクロコントローラーにスケッチをアップロードすることは可能ですか？ Arduino愛好家の最も一般的な質問だと思います。これには、次のようなさまざまな理由が考えられます。

• より安価なAVRマイクロコントローラーを使用する
• ATmega328よりもピン数が多いまたは少ないAVRマイクロコントローラーが必要です
• ATmega328を除くすべての種類のAVRがあります：D

このチュートリアルでは、ArduinoIDEを使用してATmega8をプログラムする方法を学習します。 ATmega8のみに限定されるものではなく、MCUDudeのGitHubで入手可能な他のコアに一般化することができます。それは2つの部分で構成されています。パート1では、ATmega8へのArduinoブートローダーのインストールについて説明します。パート2は、ArduinoIDEとUSBからTTLへのコンバーターを使用してATmega8をプログラムする方法を示しています。

パート1：Arduinoブートローダーのインストール

このパートでは、ArduinoIDEにATmega8サポートを追加します。次に、ブレッドボードをセットアップし、ATmega8をArduinoUNOボードに接続します。

ステップ1：ボードマネージャーを使用してArduinoIDEにATmega8サポートを追加する

MCUDudeのGitHubリポジトリで利用できるコアにはさまざまな種類があります。 MiniCoreはATmega8マイクロコントローラーに使用されます。このコアでサポートされているマイクロコントローラーは次のとおりです。

• ATmega8
• ATmega48
• ATmega88
• ATmega168
• ATmega328

以下の手順に従って、ArduinoIDEにMiniCoreをインストールします。

• ファイル メニューで、設定をクリックします 。
• 現在、追加のボードマネージャーのURL 、次のURLを入力します：

https://mcudude.github.io/MiniCore/package_MCUdude_MiniCore_index.json

• ツールに移動します メニューをクリックし、ボードを選択します> ボードマネージャー
• Boards Managerウィンドウで、MiniCoreを検索してから、最新バージョンをインストールします。

上記の手順は、ここにグラフィカルに表示されます：

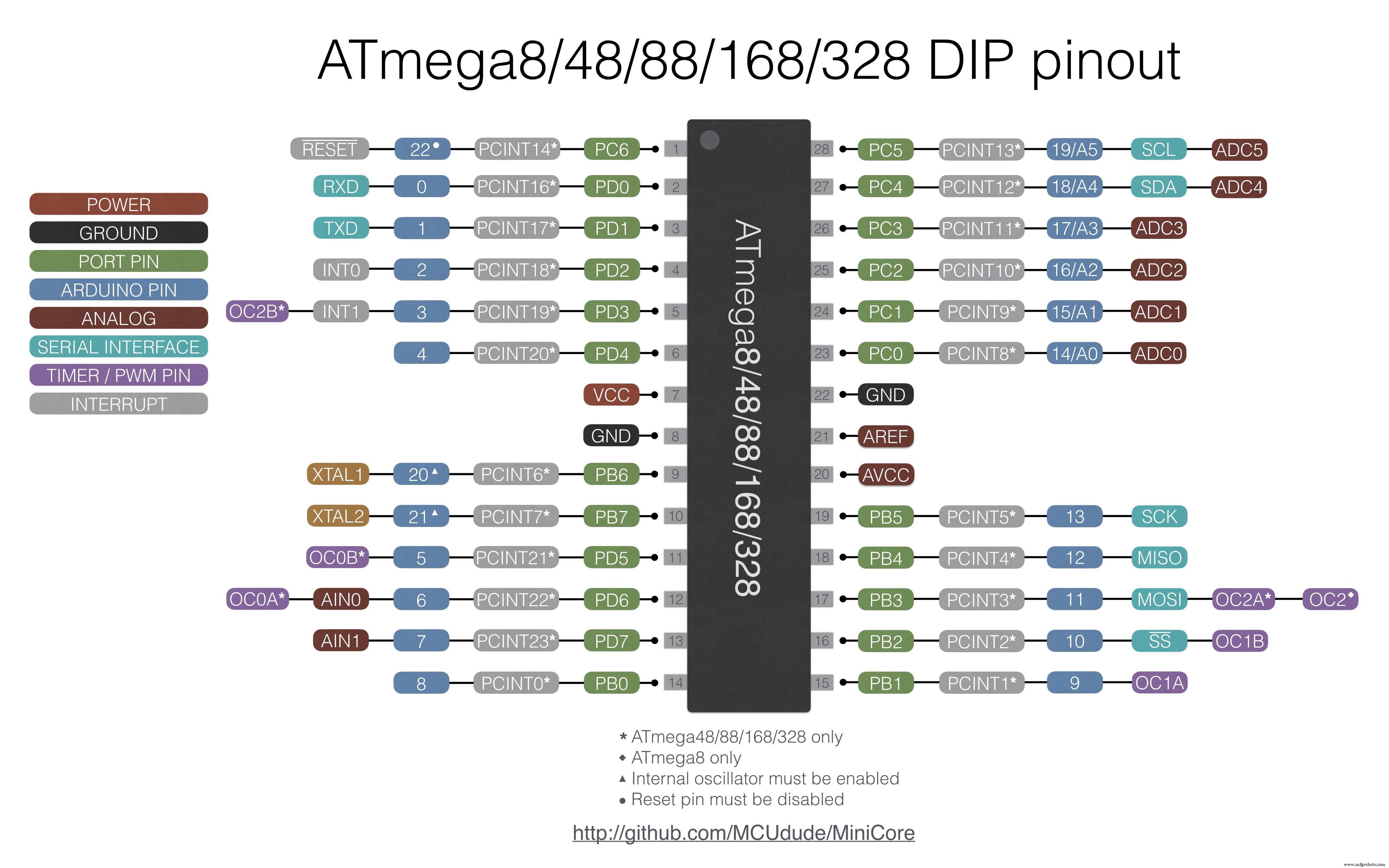

ATmega8のピン配置を次の図に示します。

ステップ2：ArduinoをISPとしてプログラミングする（インシステムプログラミング）

Arduinoブートローダーを焼くには、ArduinoUNOをISPとして作成する必要があります。 ArduinoISP という名前のスケッチがあります ArduinoIDEの組み込み例で。次の手順に従って、ArduinoUNOをISPとしてプログラムします。

• ファイルを開く> 例> 11.ArduinoISP > ArduinoISP
• このスケッチをArduinoUNOにアップロードします。

ステップ3：ブートローダーの書き込み

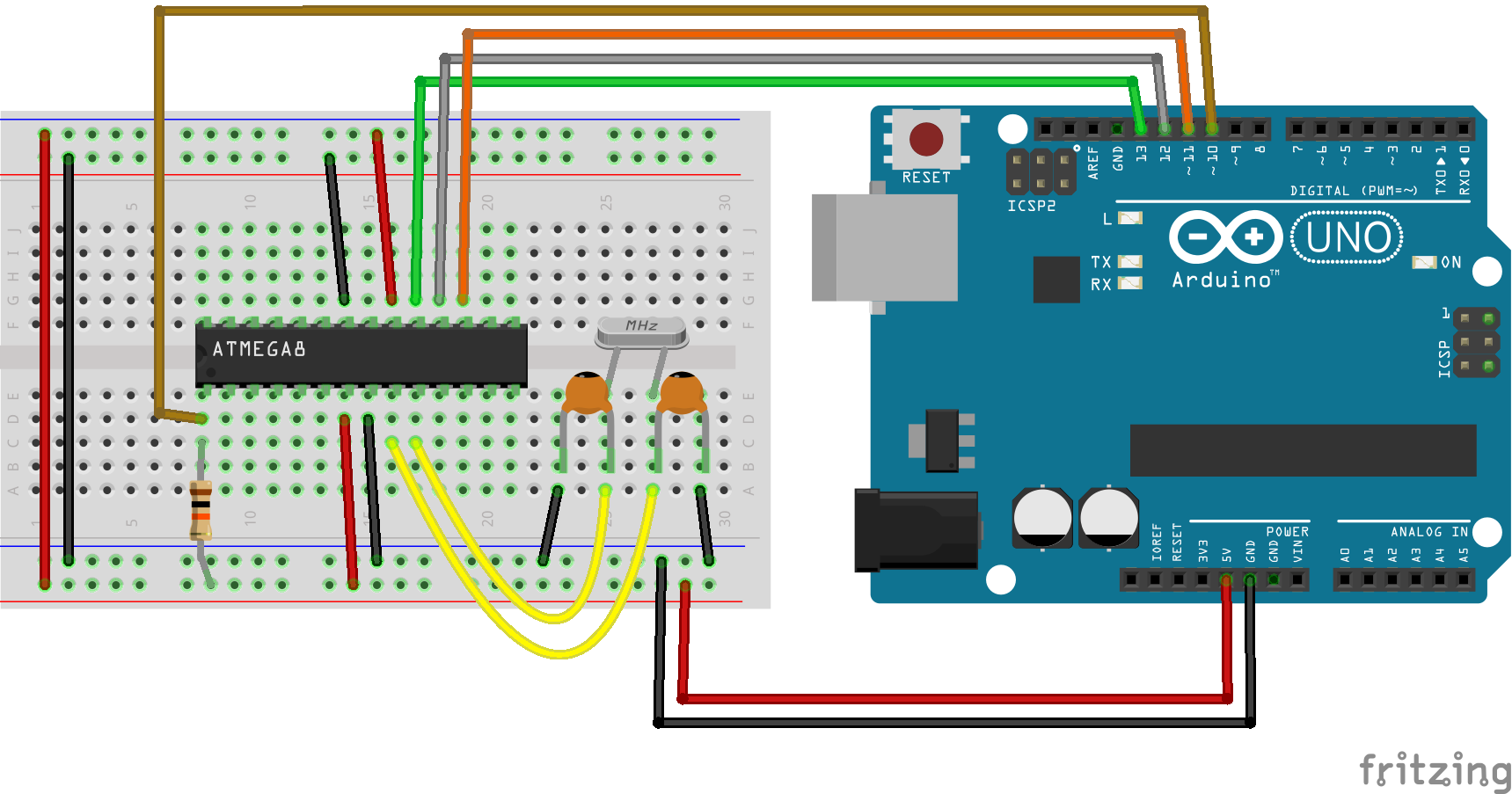

• 以下のようにArduinoをATmega8に接続します。

Arduino ---------- ATmega8

SCK /ピン13 ---------- SCK / PB5

MISO /ピン12 ---------- MISO / PB4

MOSI /ピン11 ---------- MOSI / PB3

SSN /ピン10 ----------リセット

• ツールに移動します> ボード ATmega8 を選択します 。 ツールで時計の種類と周波数を選択することもできます メニュー。
• ツールでプログラマーの種類を選択します> プログラマー： 「 Arduino ISPとして 」。
• 現在ツール メニューで、ブートローダーの書き込みをクリックします 。

操作が成功した場合は、「ブートローダーの書き込みが完了しました 」。おめでとう！完了しました。

パート2：ArduinoIDEとUSBからTTLへのコンバーターを使用したATmega8のプログラミング

ここに、Arduinoブートローダーを備えたATmega8があります。ご存知のように、すべてのArduinoボードにはUSBからTTLへのコンバーターがあります。マイクロコントローラーとArduinoIDEの間のブリッジとして機能します。 CH340 USB toTTLコンバータモジュールを使用してスケッチをATmega8にアップロードします。

ステップ4：接続の設定

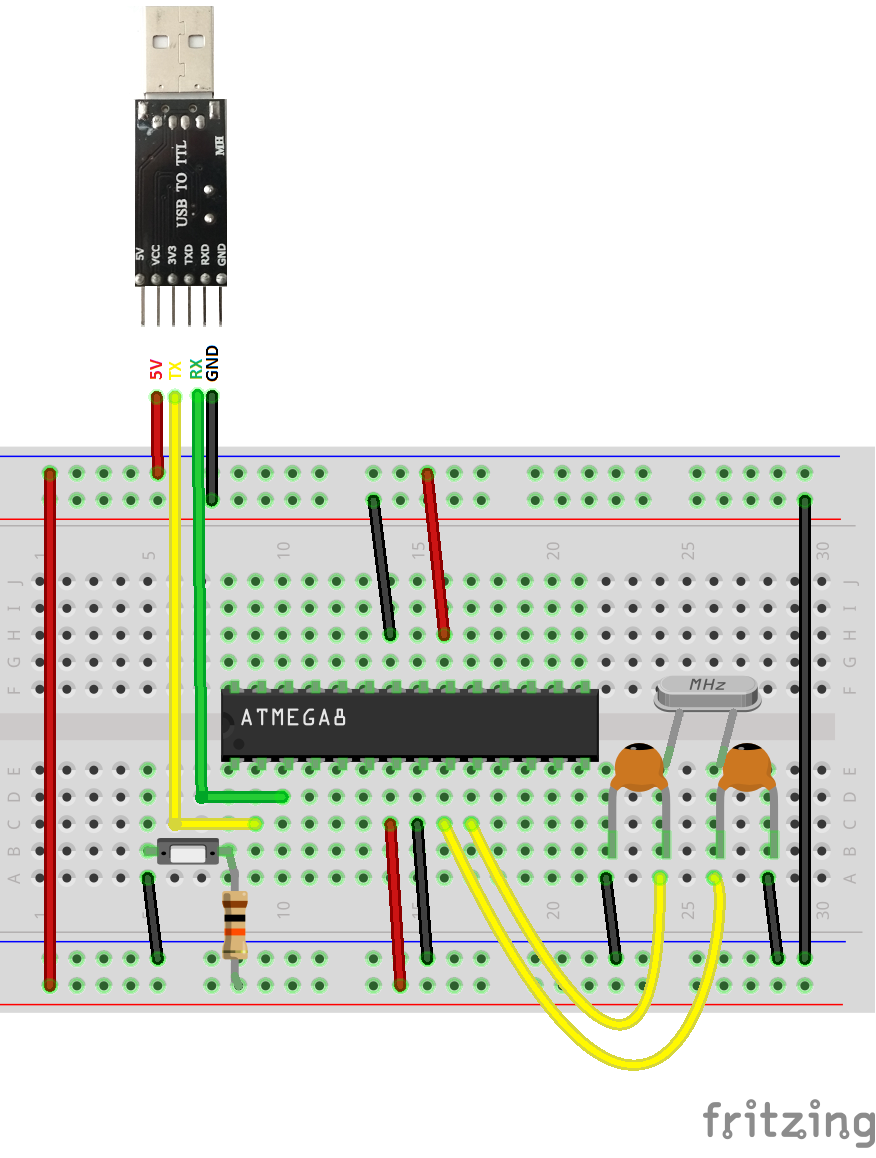

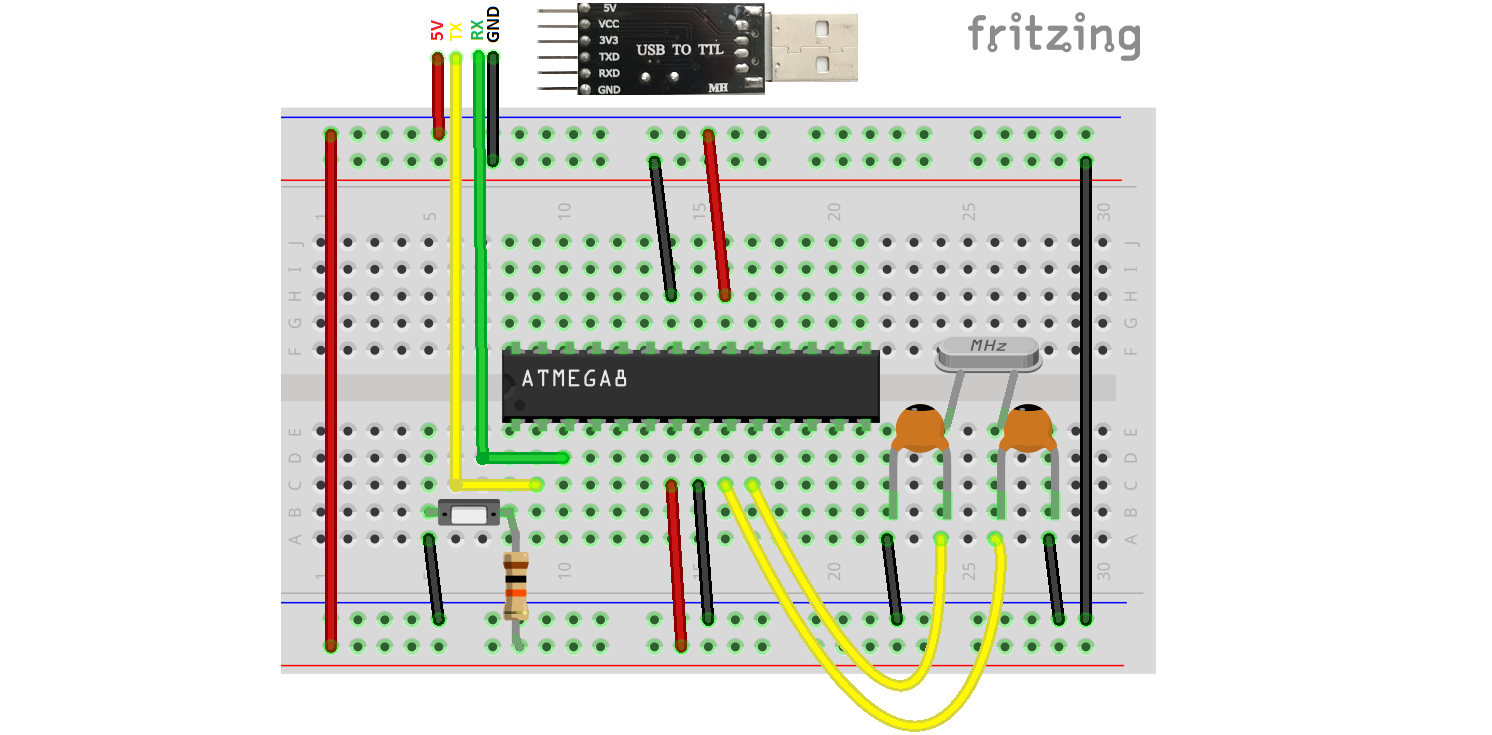

以下に示すようにコンポーネントを接続します。

CH340 ---------- ATmega8

VCC ---------- VCC

GND ---------- GND

Tx ---------- RX / PD0

Rx ---------- Tx / PD1

ステップ5：スケッチをATmega8にアップロードする

リセット押しボタンを押し続けます。次に、IDEでアップロードをクリックします。 IDEステータスバーに「アップロード中…」と表示されるまで押しボタンを押し続けます。アップロードプロセスが開始したら、ボタンを離します。これは、アップロードプロセスの開始時にマイクロコントローラーがRESET状態になっている必要があるためです。

注：プロセスが失敗した場合は、100nFのコンデンサをマイクロコントローラのVccとGNDにできるだけ近づけて配置します。

注：一部のUSBからTTLへのコンバーターモジュールには、DTRという名前のピンがあります。このピンもある場合は、ATmega8のRESETピンに接続でき、プッシュボタンを使用してマイクロコントローラーを手動でリセットする必要はありません。

回路図
