DIYのシンプルな高感度金属探知機

必要なツールとマシン

>

はんだごて（汎用）

アプリとオンラインサービス

>

Arduino IDE

このプロジェクトについて

これは、「PIRAT」と呼ばれる有名なロシアのパルス誘導金属探知機の修正版であり、今回はArduino Nanoの助けを借りて作成されたもので、製造が大幅に簡素化されています。

15cmの距離にある金属コインと40cm以上の距離にあるより大きな金属物体を検出できます。その単純さを考えると、これは比較的良い結果です。

パルス誘導（PI）金属探知機は、送信機と受信機の両方として単一のコイルを使用します。この技術は、ワイヤーのコイルを介して電流の強力で短いバースト（パルス）を送信します。各パルスは短い磁場を生成します。パルスが終了すると、磁場は極性を反転させ、非常に突然崩壊し、鋭い電気スパイクをもたらします。このスパイクは数マイクロ秒続き、コイルに別の電流が流れます。この電流は反射パルスと呼ばれ、非常に短く、約30マイクロ秒しか持続しません。次に、別のパルスが送信され、プロセスが繰り返されます。金属片が磁力線の範囲内に入ると、受信コイルは受信信号の振幅と位相の両方の変化を検出できます。振幅変化と相変化の量は、金属のサイズと距離の指標であり、鉄金属と非鉄金属を区別するためにも使用できます。

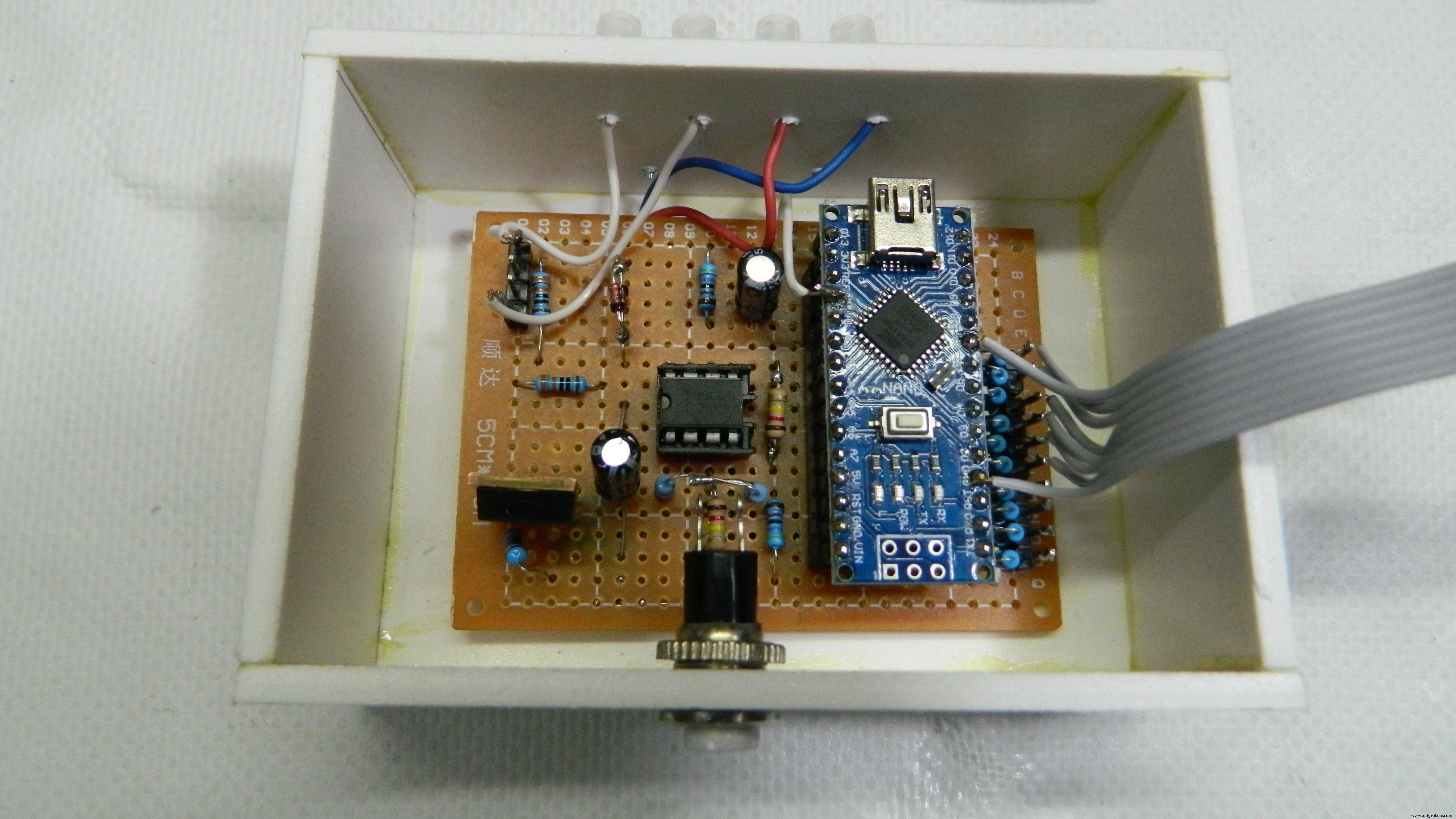

このデバイスは非常にシンプルで簡単に作成でき、いくつかのコンポーネントが含まれています。

-ArduinoNanoマイクロコントローラー

-パワーMOSFETトランジスタ

-オペアンプ

-抵抗とコンデンサはほとんどありません

-サーチコイル

-そして表示用のLEDとブザー<​​/ P> <図>

以前のビデオの1つで同様の金属探知機を紹介しましたが、スマートフォンをインジケーターとして使用しており、頻繁に調整する必要がありました。それとは異なり、これはArduinoをリセットすることで自己校正するスタンドアロンデバイスです。直列に接続された2つのリチウムイオン電池は、デバイスに電力を供給するために使用されます。今回の検出器は、光と音の表示が含まれているため、操作がはるかに簡単です。物体に近づくと、LEDの周波数と強度が増加します。サーチコイルの直径は20cmで、断面が0.3〜0.5mmの正方形の絶縁銅線が25ターン含まれています。

コード

• Arduinoコード

Arduinoコード C / C ++

 // arduinoバージョンのPIメタル検出器version_18_min（C）alex --- 1967 2015int ss0 =0; int ss1 =0; int ss2 =0; long c0 =0; long c1 =0; long c2 =0; byte i =0; int sss0 =0; int sss1 =0; int sss2 =0; int s0 =0; int s1 =0; int s2 =0; void setup（）{DDRB =0xFF; //ポートB-すべてoutDDRD =0xFF; //ポートD-すべてoutfor（i =0; i <255; i ++）//キャリブレーション/キャリブレーション{PORTB =B11111111; //ポートBのピンを1に変換して、開きます。キー（オン）delayMicroseconds（200）; // 200マイクロ秒待機PORTB =0; // delayMicroseconds（20）; s0 =analogRead（A0）; s1 =analogRead（A0）; s2 =analogRead（A0）; c0 =c0 + s0; c1 =c1 + s1; c2 =c2 + s2; delay（3）;} c0 =c0 / 255; c0 =c0-5; c1 =c1 / 255; c1 =c1-5; c2 =c2 / 255; c2 =c2-5;} void loop（）{PORTB =B11111111; //ポートBのピンを1に変換して、開きます。キー（オン）delayMicroseconds（200）; // 200マイクロ秒待機PORTB =0; //サーチコイルの電流を遮断してキーを閉じます（オフ-サーチコイルの割り込み回路）delayMicroseconds（20）; s0 =analogRead（A0）; s1 =analogRead（A0）; s2 =analogRead（A0）; ss0 =s0 --c0; if（ss0 <0）{sss0 =1;} ss0 =ss0 / 16; PORTD =ss0; //インジケーターに送信（LEDに送信）delay（1）; ss1 =s1-c1; if（ss1 <0）{sss1 =1;} ss1 =ss1 / 16; PORTD =ss1; //インジケーターに送信（LEDに送信）delay（1）; ss2 =s2-c2; if（ss2 <0）{sss2 =1;} ss2 =ss2 / 16; PORTD =ss2; //インジケーターに送信（LEDに送信）delay（1）; if（sss0 + sss1 + sss2> 2）{digitalWrite（7、HIGH）; digitalWrite（6、HIGH）; digitalWrite（5、HIGH）; digitalWrite（ 4、HIGH）; digitalWrite（3、HIGH）; digitalWrite（2、HIGH）; digitalWrite（1、HIGH）; digitalWrite（0、HIGH）; delay（1）; sss0 =0; sss1 =0; sss2 =0; }}

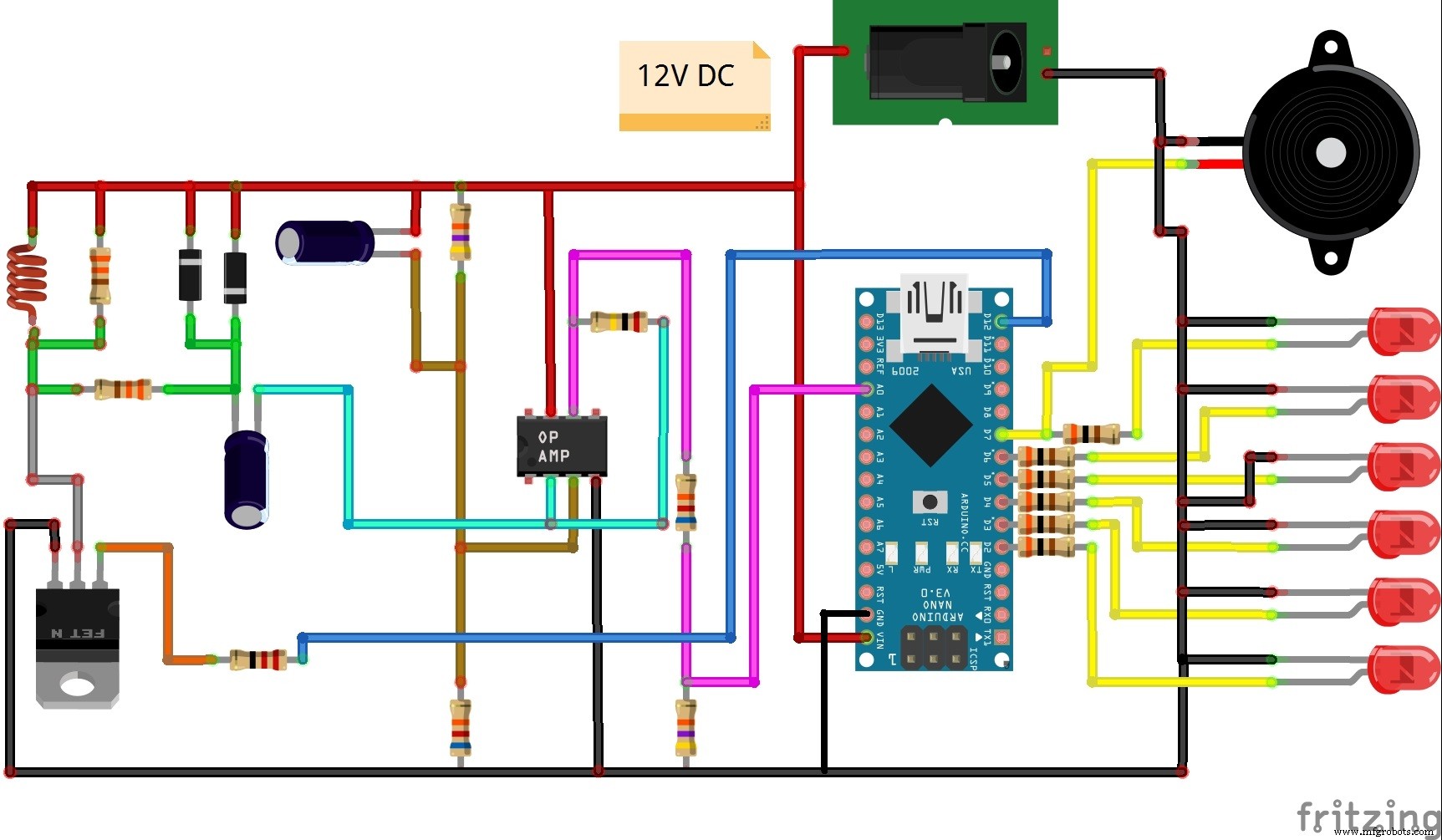

回路図
