Arduino Unoで25kHz 4ピンPWMファンを制御 – 製作・コード・テスト

必要な部品と材料

• 軸流ファン 12VDC × 1
• Arduino UNO × 1
• USB-A - Mini-USBケーブル × 1
• ジャンパーワイヤ × 1式

使用するソフトウェア

• Arduino IDE

プロジェクトの概要

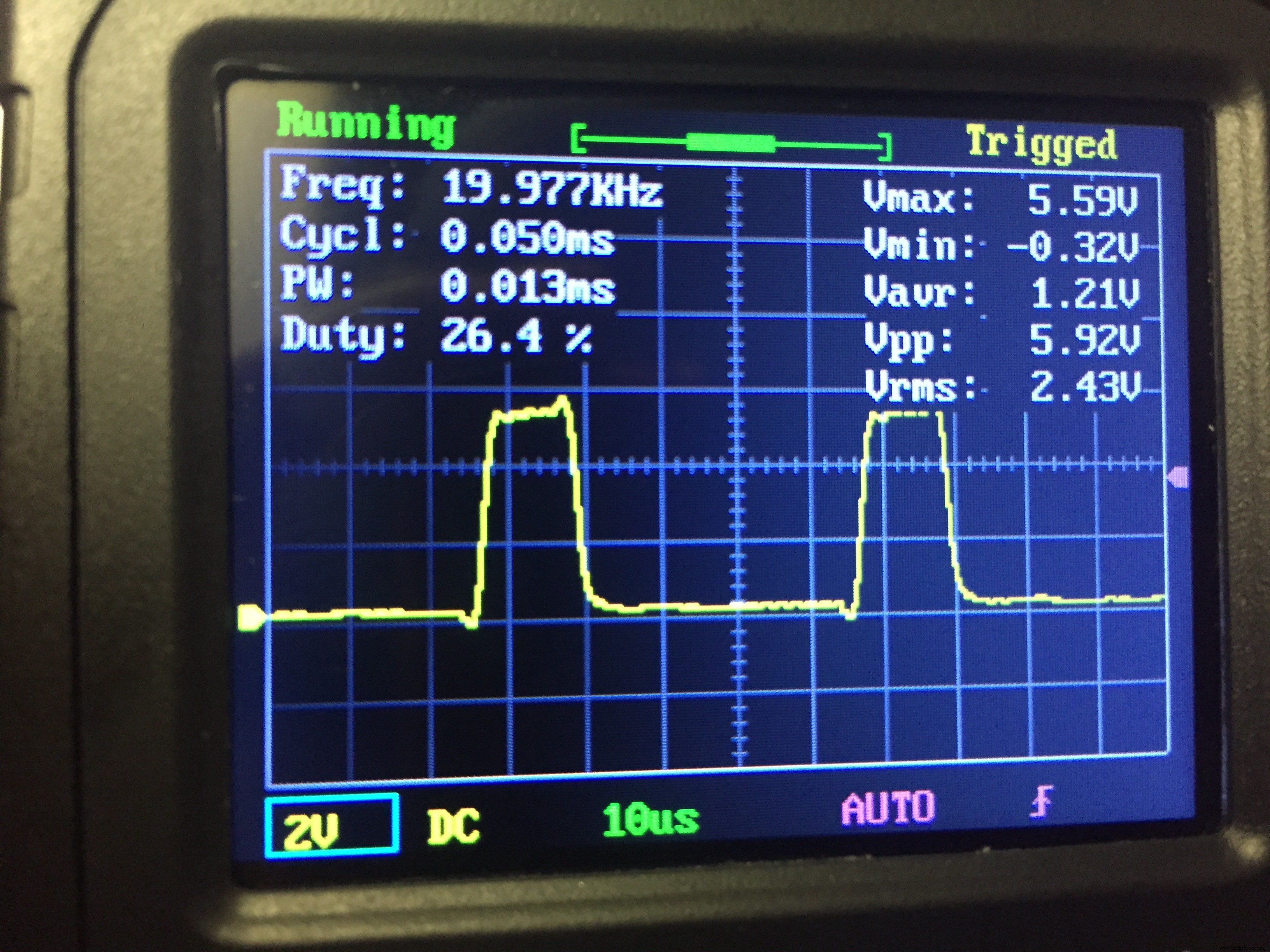

手元にあった5つの4ピンPWMファンを制御したくて取り組んだプロジェクトです。周波数は125Hz〜8MHzの範囲で調整可能で、デューティサイクルも可変です。回路はタイマー1のOCR1A（ピン9）とICR1（ピン10）を使ったモード10（位相補正PWM）を利用しています。デバッグにはハンドヘルドオシロスコープを使用し、波形を目で確認しながら調整しました。

重要な注意点

• ファンのデータシートを確認してください。 制御ピンの色はメーカーにより異なります（黄色のケースが多いですが、これは通常タコメータ出力です）。
• ファンの許容周波数範囲（または「センタリング周波数」）を確認し、コード内の周波数設定を合わせてください。
• 安定した電源（ATX電源の改造品など）を用意してください。

注意: 別のタイマーを使って2台のファンを独立制御しようとしましたが、うまくいきません。2番目のタイマーは解像度が低い（16bit対8bit）ため、周波数とデューティの調整ステップが粗くなり、波形が歪みます。また、値の入力も直感的ではありません。

回路図

ソースコード

const byte OC1A_PIN = 9;
const byte OC1B_PIN = 10;
const word PWM_FREQ_HZ = 25000; // 周波数をHzで指定（現在25kHz）
const word TCNT1_TOP = 16000000 / (2 * PWM_FREQ_HZ);

void setup() {
  pinMode(OC1A_PIN, OUTPUT);
  // Timer1 レジスタクリア
  TCCR1A = 0;
  TCCR1B = 0;
  TCNT1 = 0;
  // Timer1 設定
  // COM1A(1:0) = 0b10 (出力A: 立上がりでクリア/立下がりでセット)
  // COM1B(1:0) = 0b00 (出力B: 通常動作)
  // WGM(13:10) = 0b1010 (位相補正PWM)
  // ICNC1 = 0 (入力キャプチャノイズキャンセラ無効)
  // ICES1 = 0 (入力キャプチャエッジ選択無効)
  // CS(12:10) = 0b001 (クロック分周なし)
  TCCR1A |= (1 << COM1A1) | (1 << WGM11);
  TCCR1B |= (1 << WGM13) | (1 << CS10);
  ICR1 = TCNT1_TOP;
}

void loop() {
  setPwmDuty(0);
  delay(5000);
  setPwmDuty(25); // 0-100でデューティサイクル調整
  delay(5000);
  // setPwmDuty(50); delay(20000);
  // setPwmDuty(75); delay(20000);
  // setPwmDuty(100); delay(20000);
}

void setPwmDuty(byte duty) {
  OCR1A = (word)(duty * TCNT1_TOP) / 100;
}
