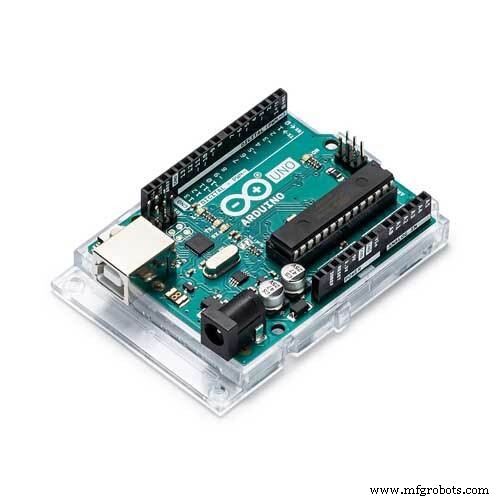

必要な部品は上の写真に示されています。電源が入っていないArduinoから始めます。 USBケーブルを差し込まないでください。これは、後のステップでプログラムしてゲームを試すときに発生します。

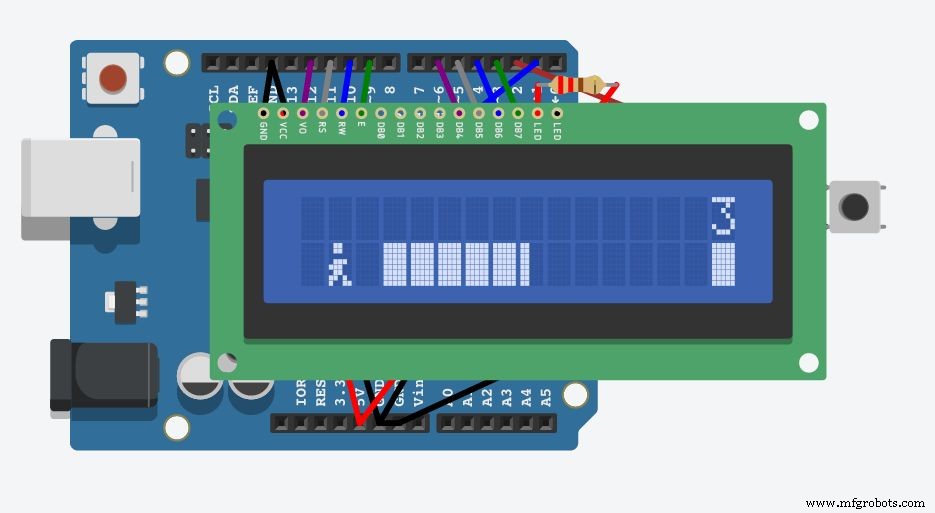

接続

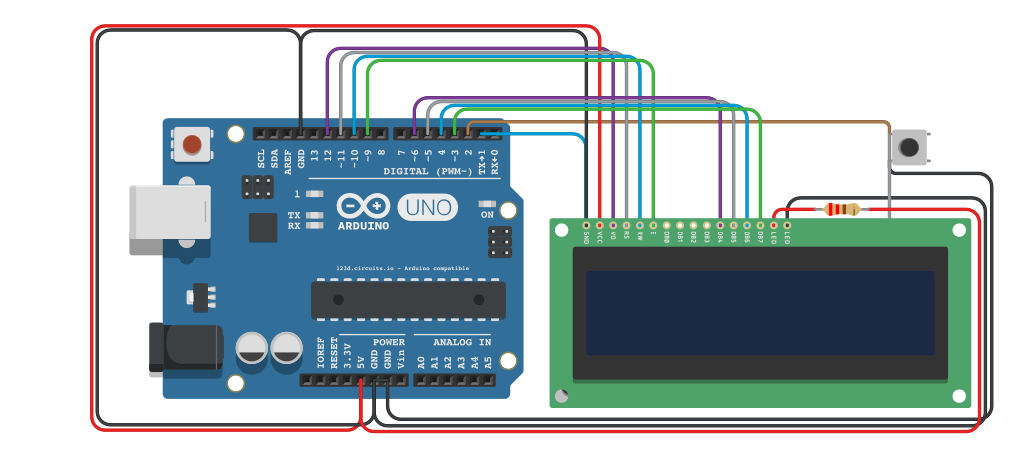

長いフックアップワイヤーを使用して、Arduinoの5V信号をブレッドボード上部の赤い列の左端に接続します。

長いフックアップワイヤを使用して、ブレッドボードの上部にある黒（または一部のブレッドボードでは青）の行の左端にGND信号を接続します。

LCD（Liquid Crystal Display）モジュールには、下側に16ピンのオスヘッダーがあります。写真のようにこれをブレッドボードに差し込みます。 LCDに電力を供給して制御するすべての電子信号は、このヘッダーを通過します。

これらのピンは（左から右へ）：

• GND-電源グランド信号

• VCC-正の電力信号

• V0-コントラスト調整

• RS-レジスタ選択

• R / W-読み取り/書き込み選択

• E-操作イネーブル信号

• DB0-データビット0（ここでは使用されません）

• DB1-データビット1（ここでは使用されません）

• DB2-データビット2（ここでは使用されません）

• DB3-データビット3（ここでは使用されません）

• DB4-データビット4

• DB5-データビット5

• DB6-データビット6

• DB7-データビット7

• LED +-バックライトLEDポジティブ

• LED--バックライトLEDネガティブ

短いフックアップワイヤを使用して、GNDとLED-（ピン1と16）を上部の黒い列に接続します。

同様に、VCC（ピン2）を短いフックアップワイヤで上部の赤い列に接続します。

220Ω抵抗器のリード線（赤-赤-茶色の帯）を曲げて、LED +とブレッドボード上部の赤い列の間に接続します。

残りの接続を行うには、より長いフックアップワイヤを使用します。

• DB7をArduinoピン3に接続します

• DB6をArduinoピン4に接続します

• DB5をArduinoピン5に接続します

• DB4をArduinoピン6に接続します

• EをArduinoピン9に接続します

• R / WをArduinoピン10（またはブレッドボード上部の黒い列）に接続します

• RSをArduinoピン11に接続します

• V0をArduinoピン12（またはブレッドボード上部の黒い列）に接続します

ブレッドボードの中央に沿って走るチャネルにまたがって、LCD画面の左側のどこかにプッシュボタンを差し込みます（上の図を参照）。短いフックアップワイヤーを使用して、ボタンの上部の2つのピンの1つをブレッドボードの上部にある黒い列に接続します。ボタンの上部にあるもう一方のピンをArduinoのピン2に接続します。

コード

• LCD_Game.ino

LCD_Game.ino Arduino

 #include  #define PIN_BUTTON 2＃define PIN_AUTOPLAY 1＃define PIN_READWRITE 10＃define PIN_CONTRAST 12＃define SPRITE_RUN1 1＃define SPRITE_RUN2 2＃define SPRITE_JUMP 3＃define SPRITE_JUMP_UPPER '。' // 使用 '。'頭の文字＃defineSPRITE_JUMP_LOWER4＃define SPRITE_TERRAIN_EMPTY '' //ユーザー ''文字#defineSPRITE_TERRAIN_SOLID 5＃define SPRITE_TERRAIN_SOLID_RIGHT 6＃define SPRITE_TERRAIN_SOLID_LEFT 7＃define SPRITE_TERRAIN_SOLID_LEFT 7＃define HERO_HORIZ TERRAIN_EMPTY 0＃define TERRAIN_LOWER_BLOCK 1＃define TERRAIN_UPPER_BLOCK 2＃define HERO_POSITION_OFF 0 //ヒーローは見えない＃defineHERO_POSITION_RUN_LOWER_1 1 //ヒーローは下の行で実行されています（ポーズ1）#define HERO_POSITION_RUN_LOWER_2 2 //（ポーズ/ジャンプの開始＃define HERO_POSITION_JUMP_2 4 //途中まで＃defineHERO_POSITION_JUMP_3 5 //ジャンプは上段にあります＃defineHERO_POSITION_JUMP_4 6 //ジャンプは上段にあります＃defineHERO_POSITION_JUMP_5 7 //ジャンプは上段にあります＃defineHERO_POSITION_JUMP_6 8 //ジャンプは上段にあります＃defineHERO_POSITION_JUMP_7 9 // Half-wa y down＃define HERO_POSITION_JUMP_8 10 //着陸しようとしています＃defineHERO_POSITION_RUN_UPPER_1 11 //ヒーローは上段で走っています（ポーズ1）#define HERO_POSITION_RUN_UPPER_2 12 //（ポーズ2）LiquidCrystal lcd（11、9、6、5、4 3）; static char terrainUpper [TERRAIN_WIDTH + 1]; static char terrainLower [TERRAIN_WIDTH + 1]; static bool buttonPushed =false; void initializeGraphics（）{static byte graphics [] ={//実行位置1B01100、B01100、B00000、 B01110、B11100、B01100、B11010、B10011、//実行位置2 B01100、B01100、B00000、B01100、B01100、B01100、B01100、B01110、//ジャンプB01100、B01100、B00000、B11110、B01101、B11111、B10000、B00000、 //下にジャンプB11110、B01101、B11111、B10000、B00000、B00000、B00000、B00000、//グラウンドB11111、B11111、B11111、B11111、B11111、B11111、B11111、B11111、//グラウンド右B00011、B00011、B00011 B00011、B00011、B00011、B00011、B00011、//左グラウンドB11000、B11000、B11000、B11000、B11000、B11000、B11000、B11000、}; int i; //文字0の使用をスキップします。これにより、lcd.print（）を使用して//（i =0; i <7; ++ i）{lcd.createChar（i + 1、＆graphics [i * 8]）; } for（i =0; i  9999）？ 5 :(スコア> 999）？ 4 :(スコア> 99）？ 3 :(スコア> 9）？ 2：1; //シーンを描画しますterrainUpper [TERRAIN_WIDTH] ='\ 0'; terrainLower [TERRAIN_WIDTH] ='\ 0'; char temp =terrainUpper [16桁]; terrainUpper [16桁] ='\ 0'; lcd.setCursor（0,0）; lcd.print（terrainUpper）; terrainUpper [16桁] =temp; lcd.setCursor（0,1）; lcd.print（terrainLower）; lcd.setCursor（16-数字、0）; lcd.print（score）; terrainUpper [HERO_HORIZONTAL_POSITION] =upperSave; terrainLower [HERO_HORIZONTAL_POSITION] =lowerSave; return collide;} //ボタンプッシュを割り込みとして処理しますvoidbuttonPush（）{buttonPushed =true;} void setup（）{pinMode（PIN_READWRITE、OUTPUT）; digitalWrite（PIN_READWRITE、LOW）; pinMode（PIN_CONTRAST、OUTPUT）; digitalWrite（PIN_CONTRAST、LOW）; pinMode（PIN_BUTTON、INPUT）; digitalWrite（PIN_BUTTON、HIGH）; pinMode（PIN_AUTOPLAY、OUTPUT）; digitalWrite（PIN_AUTOPLAY、HIGH）; //デジタルピン2は割り込み0にマップされますattachInterrupt（0 / * PIN_BUTTON * /、buttonPush、FALLING）; initializeGraphics（）; lcd.begin（16、2）;} void loop（）{static byte heroPos =HERO_POSITION_RUN_LOWER_1;静的バイトnewTerrainType =TERRAIN_EMPTY;静的バイトnewTerrainDuration =1; static bool playing =false;静的ブール点滅=false; static unsigned int distance =0; if（！playing）{drawHero（（blink）？HERO_POSITION_OFF：heroPos、terrainUpper、terrainLower、distance>> 3）; if（blink）{lcd.setCursor（0,0）; lcd.print（ "プレススタート"）; } delay（250）;点滅=！点滅; if（buttonPushed）{initializeGraphics（）; heroPos =HERO_POSITION_RUN_LOWER_1;再生=true; buttonPushed =false;距離=0; } 戻る; } //地形を左にシフトadvanceTerrain（terrainLower、newTerrainType ==TERRAIN_LOWER_BLOCK？SPRITE_TERRAIN_SOLID：SPRITE_TERRAIN_EMPTY）; AdvanceTerrain（terrainUpper、newTerrainType ==TERRAIN_UPPER_BLOCK？SPRITE_TERRAIN_SOLID：SPRITE_TERRAIN_EMPTY）; //右側に入る新しい地形を作成しますif（-newTerrainDuration ==0）{if（newTerrainType ==TERRAIN_EMPTY）{newTerrainType =（random（3）==0）？ TERRAIN_UPPER_BLOCK：TERRAIN_LOWER_BLOCK; newTerrainDuration =2 + random（10）; } else {newTerrainType =TERRAIN_EMPTY; newTerrainDuration =10 + random（10）; }} if（buttonPushed）{if（heroPos <=HERO_POSITION_RUN_LOWER_2）heroPos =HERO_POSITION_JUMP_1; buttonPushed =false; } if（drawHero（heroPos、terrainUpper、terrainLower、distance>> 3））{playing =false; //主人公が何かと衝突しました。残念な。 } else {if（heroPos ==HERO_POSITION_RUN_LOWER_2 || heroPos ==HERO_POSITION_JUMP_8）{heroPos =HERO_POSITION_RUN_LOWER_1; } else if（（heroPos> =HERO_POSITION_JUMP_3 &&heroPos <=HERO_POSITION_JUMP_5）&&terrainLower [HERO_HORIZONTAL_POSITION]！=SPRITE_TERRAIN_EMPTY）{heroPos =HERO_POSITION_RUN_UPPER_1; } else if（heroPos> =HERO_POSITION_RUN_UPPER_1 &&terrainLower [HERO_HORIZONTAL_POSITION] ==SPRITE_TERRAIN_EMPTY）{heroPos =HERO_POSITION_JUMP_5; } else if（heroPos ==HERO_POSITION_RUN_UPPER_2）{heroPos =HERO_POSITION_RUN_UPPER_1; } else {++ heroPos; } ++距離; digitalWrite（PIN_AUTOPLAY、terrainLower [HERO_HORIZONTAL_POSITION + 2] ==SPRITE_TERRAIN_EMPTY？HIGH：LOW）; } delay（100）;}
