Arduinoチュートリアル03：アナログ入力

Arduinoチュートリアルシリーズの3番目のArduinoチュートリアルへようこそ。このチュートリアルでは、Arduinoアナログ入力ピンがどのように機能するかを学び、ポテンショメータとフォトセルを使用していくつかの例を示します。

これは、簡単に実行できるステップバイステップのビデオチュートリアルです。また、ビデオの下には、このチュートリアルに必要なパーツと、ビデオの例のソースコードがあります。

このArduinoチュートリアルに必要なコンポーネント

Arduinoボード……………………………
ブレッドボードとジャンパー線………
LED……………………………………………
220オーム抵抗器……………………..
ポテンショメータ……………………………。
フォトセル（フォトレジスター）……………

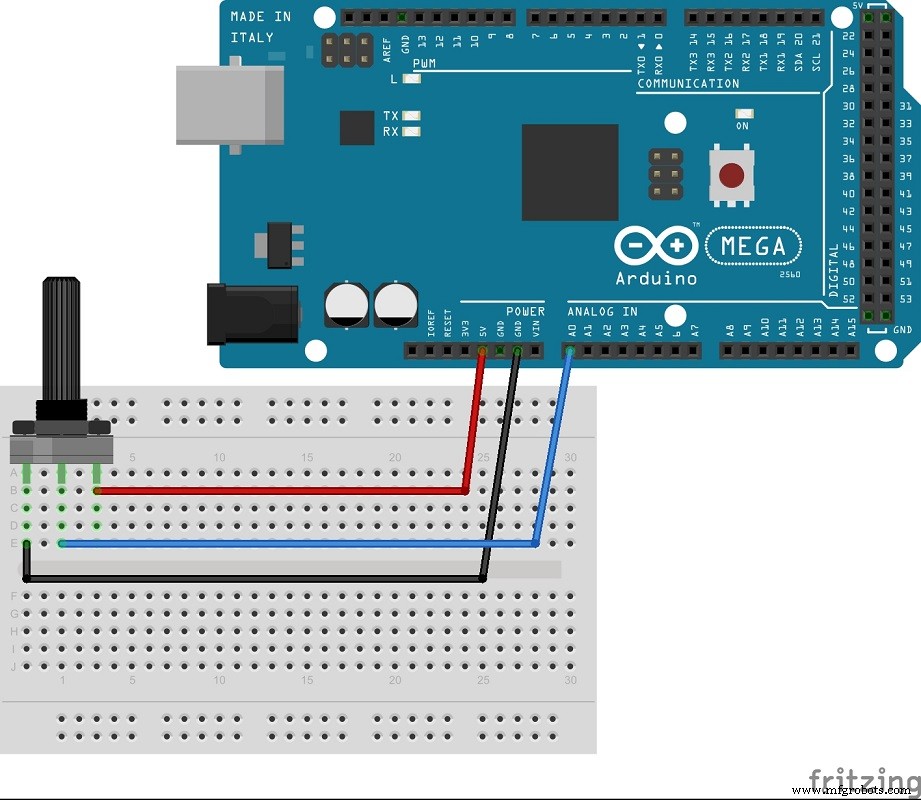

最初の例の回路図。ポテンショメータの値をアナログ入力として使用する

2番目の例の回路図。フォトセルを分圧器として使用し、その可変値をアナログ入力として使用する

最初と2番目の例のソースコード

void setup() {
Serial.begin(9600);
}

void loop() {
int sensorValue = analogRead(A0);
Serial.println(sensorValue);Code language: Arduino (arduino)

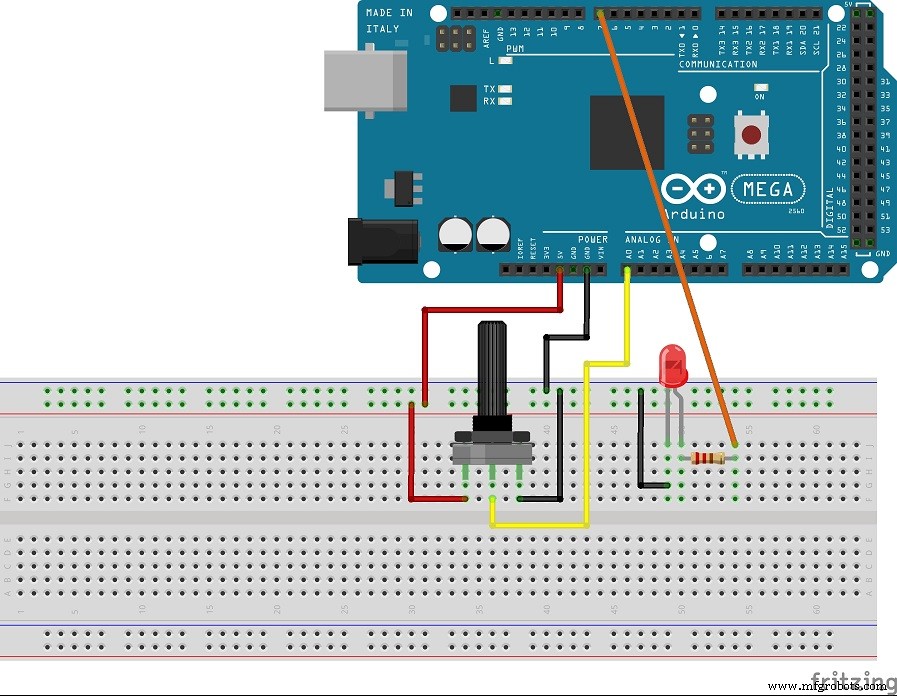

3番目の例の回路図。ポテンショメータを使用して、PWMを介してLEDの明るさを制御する

3番目の例のソースコード

int led = 7;

void setup() {
Serial.begin(9600);
pinMode(led, OUTPUT);
}

void loop() {
int sensorValue = analogRead(A0);
int newValeu = map(sensorValue, 0, 1023, 0, 255);
analogWrite(led, newValeu);
}Code language: Arduino (arduino)
