Arduino UNOで作るミニピアノ - ステップバイステップチュートリアル

必要な部品と材料

部品	数量
Arduino UNO	1
ブレッドボード（汎用）	1
SparkFun プッシュボタンスイッチ 12mm	7
ジャンパーワイヤ（汎用）	1
ブザー（ピエゾブザー）	1

必要な工具と機器

• はんだごて（汎用）

このプロジェクトについて

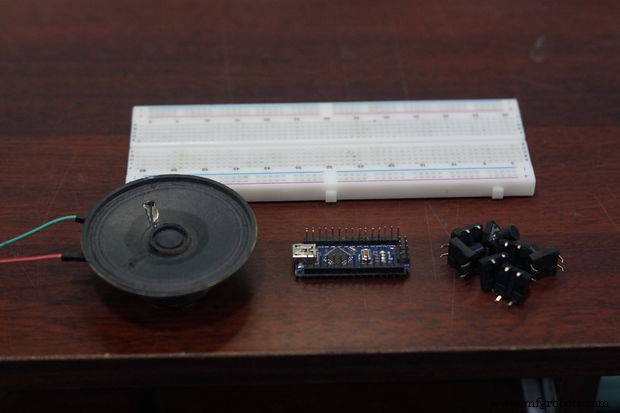

ステップ1: 部品と材料

必要なパーツ：

• Arduino
• ピエゾブザー
• プッシュボタン 7個
• ジャンパーケーブル

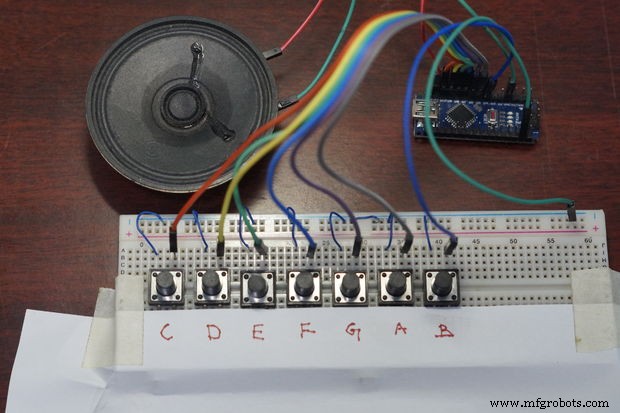

ステップ2: 配線

• ボタンはArduinoのD4〜D10に接続
• ピエゾブザーはArduinoのD11に接続

ステップ3: コード

ピアノを演奏する前に、Tone Arduinoライブラリがインストールされていない場合は導入が必要です。GitHubからダウンロード可能です。サードパーティ製Arduinoライブラリのインストール方法がわからない場合は、Arduino.ccのガイドを参照してください。以下のZIPファイルにArduinoピアノのスケッチが含まれています。ダウンロードして解凍し、Arduino_Piano.inoをArduino IDEで開いて書き込んでください。

Arduino_Piano.rar ダウンロード

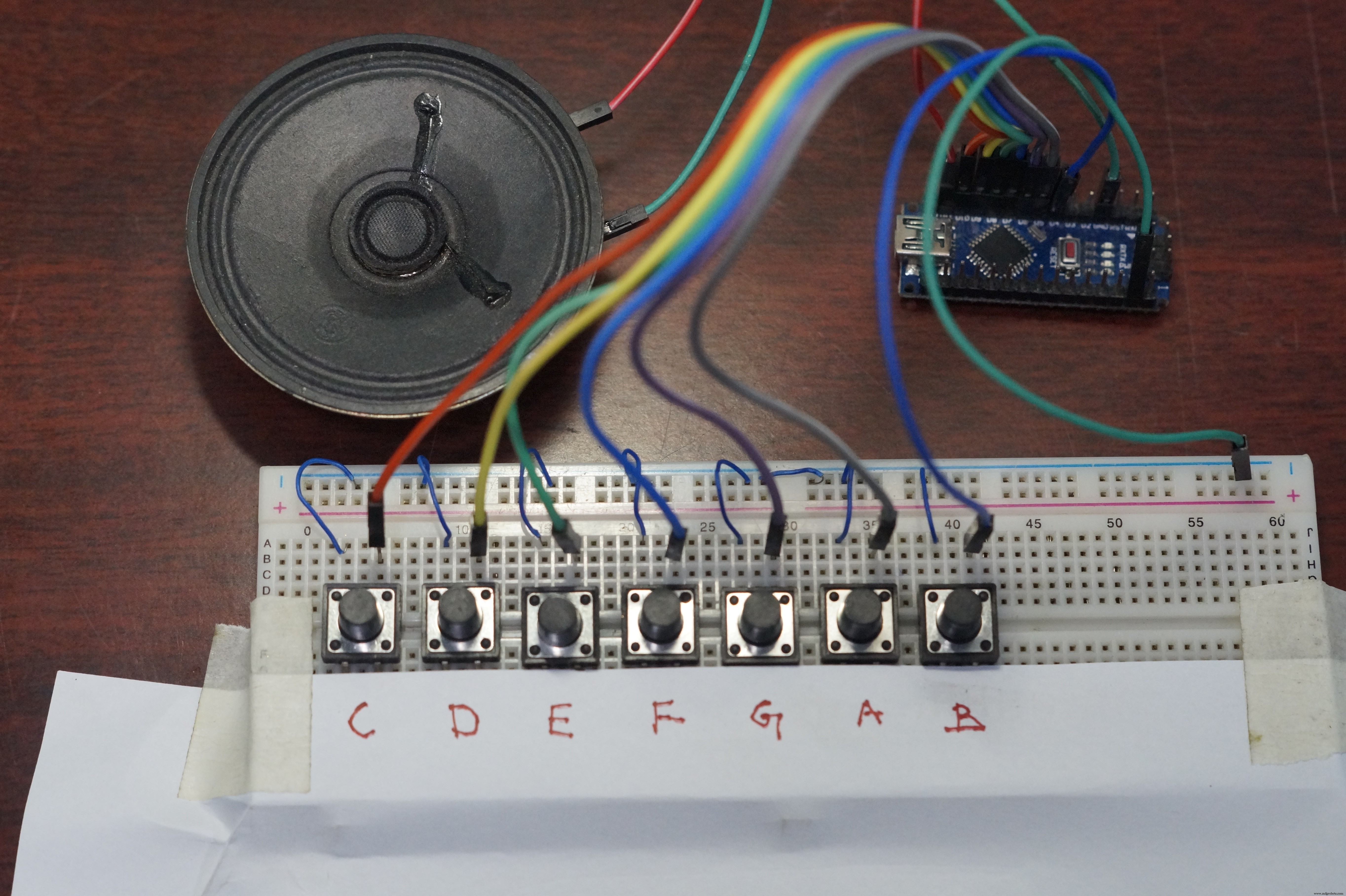

ステップ4: 演奏！

これで完成です！鍵盤をタップすると、対応する音がブザーから鳴ります。音程が正確でない場合は、スケッチ内の音程値を調整してください。コメントアウトされている複数のスケールから選択したり、独自のスケールを作成したりすることもできます。オリジナルのピアノを作ったら、写真や動画をコメントで共有してください！

役に立ったらグッドボタンを、面白いプロジェクトを見たい場合はチャンネル登録をお願いします :)

ご覧いただきありがとうございました！

プロジェクトの動作原理

（詳細な説明は省略されています）

スケッチ

// Arduino Piano
/* Visit the Channel for more interesting projects
https://www.youtube.com/channel/UCks-9JSnVb22dlqtMgPjrlg */
#define T_C 262
#define T_D 294
#define T_E 330
#define T_F 349
#define T_G 392
#define T_A 440
#define T_B 493

const int C = 10;
const int D = 9;
const int E = 8;
const int F = 7;
const int G = 6;
const int A = 5;
const int B = 4;
const int Buzz = 11;
const int LED = 13;

void setup() {
  pinMode(LED, OUTPUT);
  pinMode(C, INPUT); digitalWrite(C, HIGH);
  pinMode(D, INPUT); digitalWrite(D, HIGH);
  pinMode(E, INPUT); digitalWrite(E, HIGH);
  pinMode(F, INPUT); digitalWrite(F, HIGH);
  pinMode(G, INPUT); digitalWrite(G, HIGH);
  pinMode(A, INPUT); digitalWrite(A, HIGH);
  pinMode(B, INPUT); digitalWrite(B, HIGH);
  digitalWrite(LED, LOW);
}

void loop() {
  while(digitalRead(C) == LOW) { tone(Buzz, T_C); digitalWrite(LED, HIGH); }
  while(digitalRead(D) == LOW) { tone(Buzz, T_D); digitalWrite(LED, HIGH); }
  while(digitalRead(E) == LOW) { tone(Buzz, T_E); digitalWrite(LED, HIGH); }
  while(digitalRead(F) == LOW) { tone(Buzz, T_F); digitalWrite(LED, HIGH); }
  while(digitalRead(G) == LOW) { tone(Buzz, T_G); digitalWrite(LED, HIGH); }
  while(digitalRead(A) == LOW) { tone(Buzz, T_A); digitalWrite(LED, HIGH); }
  while(digitalRead(B) == LOW) { tone(Buzz, T_B); digitalWrite(LED, HIGH); }
  noTone(Buzz);
  digitalWrite(LED, LOW);
}

プロジェクトリポジトリ

https://github.com/Rahul24-06/Mini-Piano

回路図

動画で説明しています。そちらを参照してください。
