VHDL で定数とジェネリックマップを使用する方法

モジュールを作成することは、コードを再利用する優れた方法ですが、多くの場合、設計全体でより小さなバリエーションを持つ同じモジュールが必要になります。これがジェネリックとジェネリックマップの目的です。これにより、モジュールの特定の部分をコンパイル時に構成可能にすることができます。

定数は、同じ値を何度も入力することを避けたい場合に使用されます。これらは、コンパイル時に信号ベクトルのビット幅を定義するために使用でき、一般的な定数にもマッピングできます。定数は、コード内の任意の場所で信号と変数の代わりに使用できますが、それらの値はコンパイル後に変更できません。

このブログ投稿は、基本的な VHDL チュートリアルシリーズの一部です。

前のチュートリアルでは、バス幅が 8 ビットの 4 入力マルチプレクサモジュールを作成しました。しかし、バス幅が異なる同様の MUX も必要な場合はどうでしょうか?コードをコピーして新しいモジュールに貼り付け、番号を変更する唯一の解決策はありますか?

幸いなことに、いいえ。

次の構文を使用して、VHDL で定数を作成できます。
constant <constant_name> : <type> := <value>;

定数は、VHDL ファイルの宣言部分で信号と共に宣言するか、プロセスで変数と共に宣言できます。

generic を使用して、エンティティを介して定数をモジュールに渡すことができます。キーワード。汎用定数を受け入れるモジュールのエンティティを作成するための構文は次のとおりです。
entity <entity_name> is generic( <entity_constant_name> : <type> [:= default_value]; ... ); port( <entity_signal_name> : in|out|inout <type>; ... ); end entity;

別の VHDL ファイルでジェネリックモジュールをインスタンス化するための構文は次のとおりです。
<label> : entity <library_name>.<entity_name>(<architecture_name>) generic map( <entity_constant_name> => <value_or_constant>, ... ) port map( <entity_signal_name> => <local_signal_name>, ... );

エクササイズ

このビデオチュートリアルでは、VHDL でジェネリック定数を使用してモジュールを作成およびインスタンス化する方法を学習します。

汎用 MUX テストベンチの最終的なコード :

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity T16_GenericMapTb is
end entity;

architecture sim of T16_GenericMapTb is

    constant DataWidth : integer := 8;

    signal Sig1 : signed(DataWidth-1 downto 0) := x"AA";
    signal Sig2 : signed(DataWidth-1 downto 0) := x"BB";
    signal Sig3 : signed(DataWidth-1 downto 0) := x"CC";
    signal Sig4 : signed(DataWidth-1 downto 0) := x"DD";

    signal Sel : signed(1 downto 0) := (others => '0');

    signal Output : signed(DataWidth-1 downto 0);

begin

    -- An Instance of T16_GenericMux with architecture rtl
    i_Mux1 : entity work.T16_GenericMux(rtl)
    generic map(DataWidth => DataWidth)
    port map(
        Sel    => Sel,
        Sig1   => Sig1,
        Sig2   => Sig2,
        Sig3   => Sig3,
        Sig4   => Sig4,
        Output => Output);

    -- Testbench process
    process is
    begin
        wait for 10 ns;
        Sel <= Sel + 1;
        wait for 10 ns;
        Sel <= Sel + 1;
        wait for 10 ns;
        Sel <= Sel + 1;
        wait for 10 ns;
        Sel <= Sel + 1;
        wait for 10 ns;
        Sel <= "UU";
        wait;
    end process;

end architecture;

汎用 MUX モジュールの最終的なコード :

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity T16_GenericMux is
generic(DataWidth : integer);
port(
    -- Inputs
    Sig1 : in signed(DataWidth-1 downto 0);
    Sig2 : in signed(DataWidth-1 downto 0);
    Sig3 : in signed(DataWidth-1 downto 0);
    Sig4 : in signed(DataWidth-1 downto 0);

    Sel  : in signed(1 downto 0);

    -- Outputs
    Output : out signed(DataWidth-1 downto 0));
end entity;

architecture rtl of T16_GenericMux is
begin

    process(Sel, Sig1, Sig2, Sig3, Sig4) is
    begin

        case Sel is
            when "00" =>
                Output <= Sig1;
            when "01" =>
                Output <= Sig2;
            when "10" =>
                Output <= Sig3;
            when "11" =>
                Output <= Sig4;
            when others => -- 'U', 'X', '-', etc.
                Output <= (others => 'X');
        end case;

    end process;

end architecture;

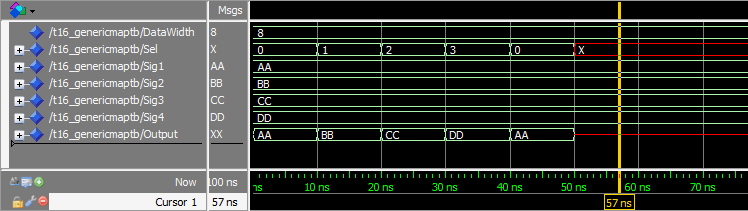

[実行] を押してタイムラインを拡大した後の ModelSim の波形ウィンドウ:
